    Vagoanele provin din modernizarea garniturilor TE (seriile 16-17 si 26-17). O garnitură modernizată este alcătuită din 4 vagoane: 2 de capăt şi 2 intermediare, în formula A+C+D+B. Vagonul A este încadrat în seria 16-05, fiind vagon de clasa I, vagoanele B, C si D sunt de clasa a II, vagonul D fiind dotat cu bar, iar B cu rampă, locuri şi toaletă pentru personale aflate în scaun cu rotile. Toate vagoanele sunt climatizate şi prevăzute cu prize de 230 V 50 Hz c.a., iar vagonul de clasa I beneficiază şi de internet wireless. Modernizarea se realizează la Remar Pascani, prima garnitură fiind introdusă în serviciu la sfârsitul anului 2008, pe raza Regionalei Iaşi. În prezent, acest tip de vehicul feroviar se utilizează la trenuri Regio (R) şi InterRegio (R), cu staţiile de domiciliu Iaşi, Craiova şi Timişoara Nord.

    În cazul fotografiilor realizate înainte de 11.12.2011 se precizează rangurile de tren existente la acea dată, respectiv P (Personal), A (Accelerat), R (Rapid) şi IC (InterCity).

Lungimea peste tampoane a garniturii: 73.000 mm
Lungimea garniturii peste pereţii transversali: 72.100 mm
Ampatamentul vagoanelor de capăt: 16.100 mm
Ampatamentul vagoanelor de mijloc: 16.350 mm
Lungimea vagonului de capăt peste pereţi: 19.100 mm
Lungimea vagonului de mijloc peste pereţi: 16.350 mm
Lăţimea: 2.860 mm
Înălţimea maximă de la NSS: 4.600 mm
Înălţimea podelei de la NSS: - nivel inferior: 355 mm
- platforma de urcare: 1.125 mm
-nivel superior: 2.413 mm
Lăţimea ferestrelor: 1.000 mm
Ecartamentul: 1.435 mm
Ampatamentul boghiurilor cu 2 osii: 3.000 mm
Ampatamentul boghiurilor cu 3 osii: 3.600 mm
Frâna pneumatică: tip KE-P-A
Diametrul cercului de rulare (roată nouă): 920 mm
Masa garniturii goale: ~ 132 tone
Masa trenului complet ocupat: ~ 200 tone
Viteza maximă: 120 km/h
Încălzire şi ventilaţie: instalaţie de climatizare
Altele: instalaţie de sonorizare, prize 230 V 50 Hz c.a., sistem de informare exterior şi interior
Numărul de locuri: - vagon A: 55 (clasa I)
- vagon B: 79
- vagon C: 79
- vagon D: 57
- total: 270



Faceti click pentru a mari poza 50 53 16-05 001-0 TE 001a expus la Zilele Fervoiare 2008.                                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 001a.                                                                                          Foto: Dr2005.

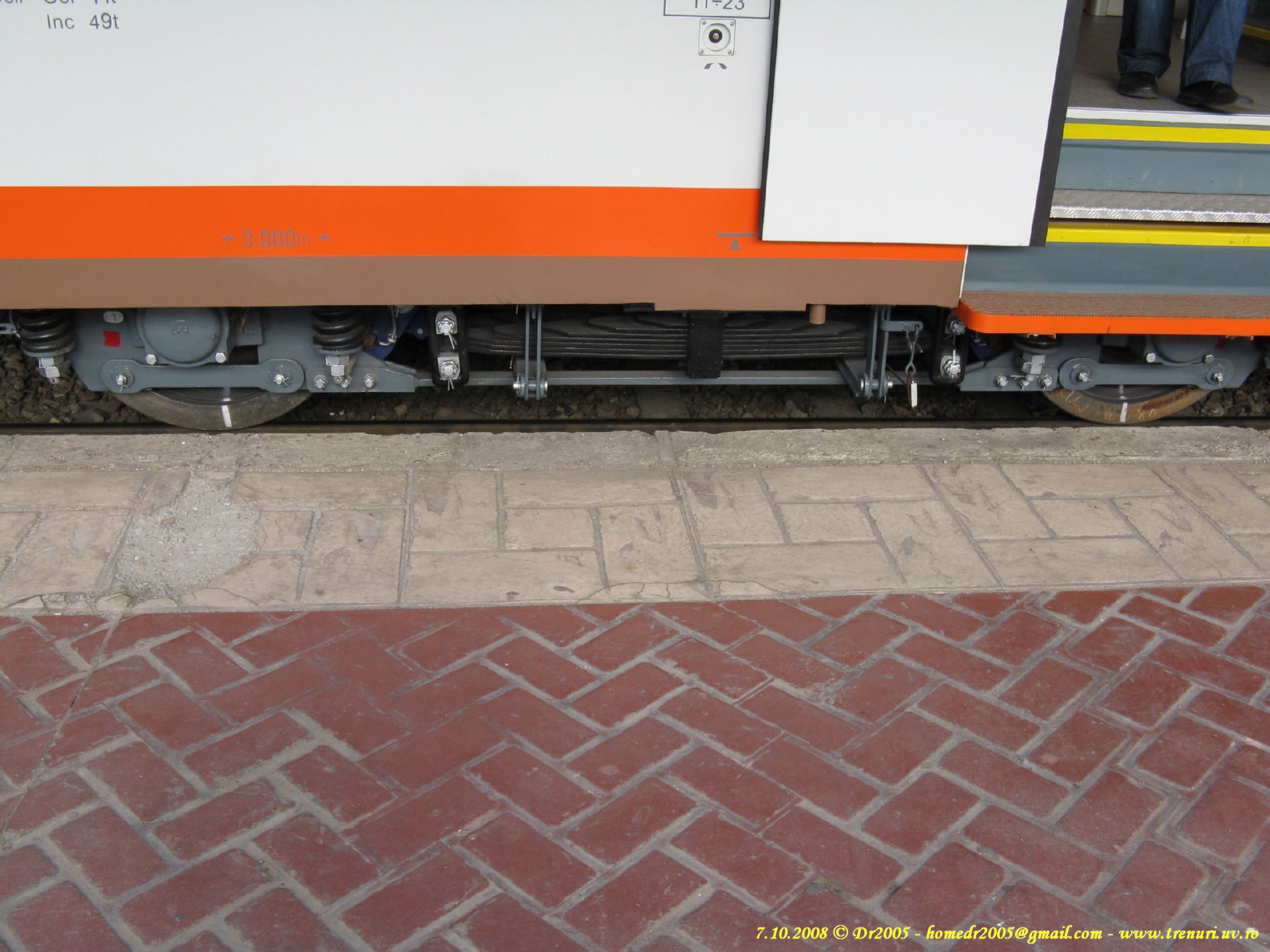

Faceti click pentru a mari poza 50 53 16-05 001-0 - boghiu.                                                                                           Foto: Dr2005.

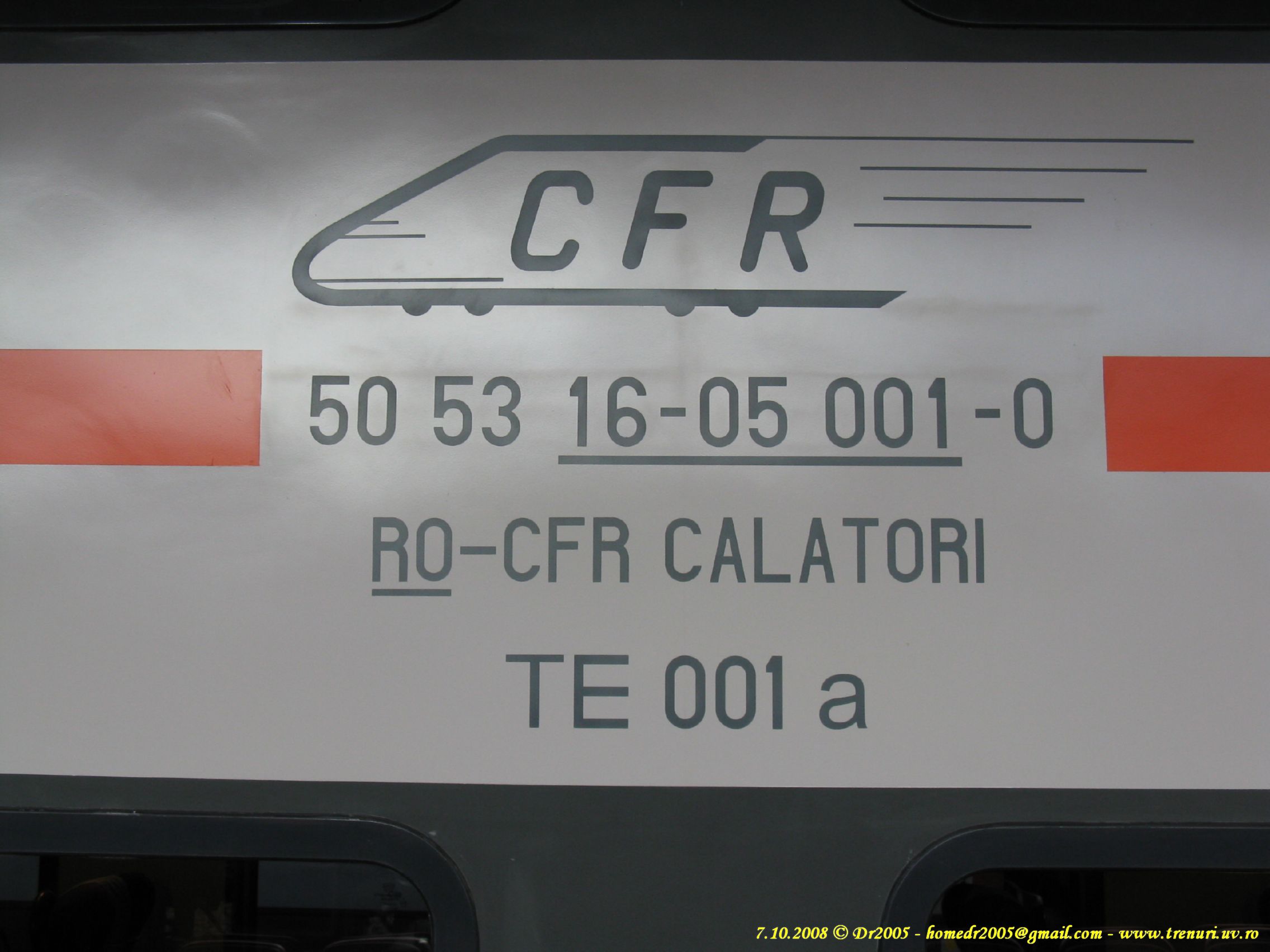

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 001a - numărul.                                                                           Foto: Dr2005.

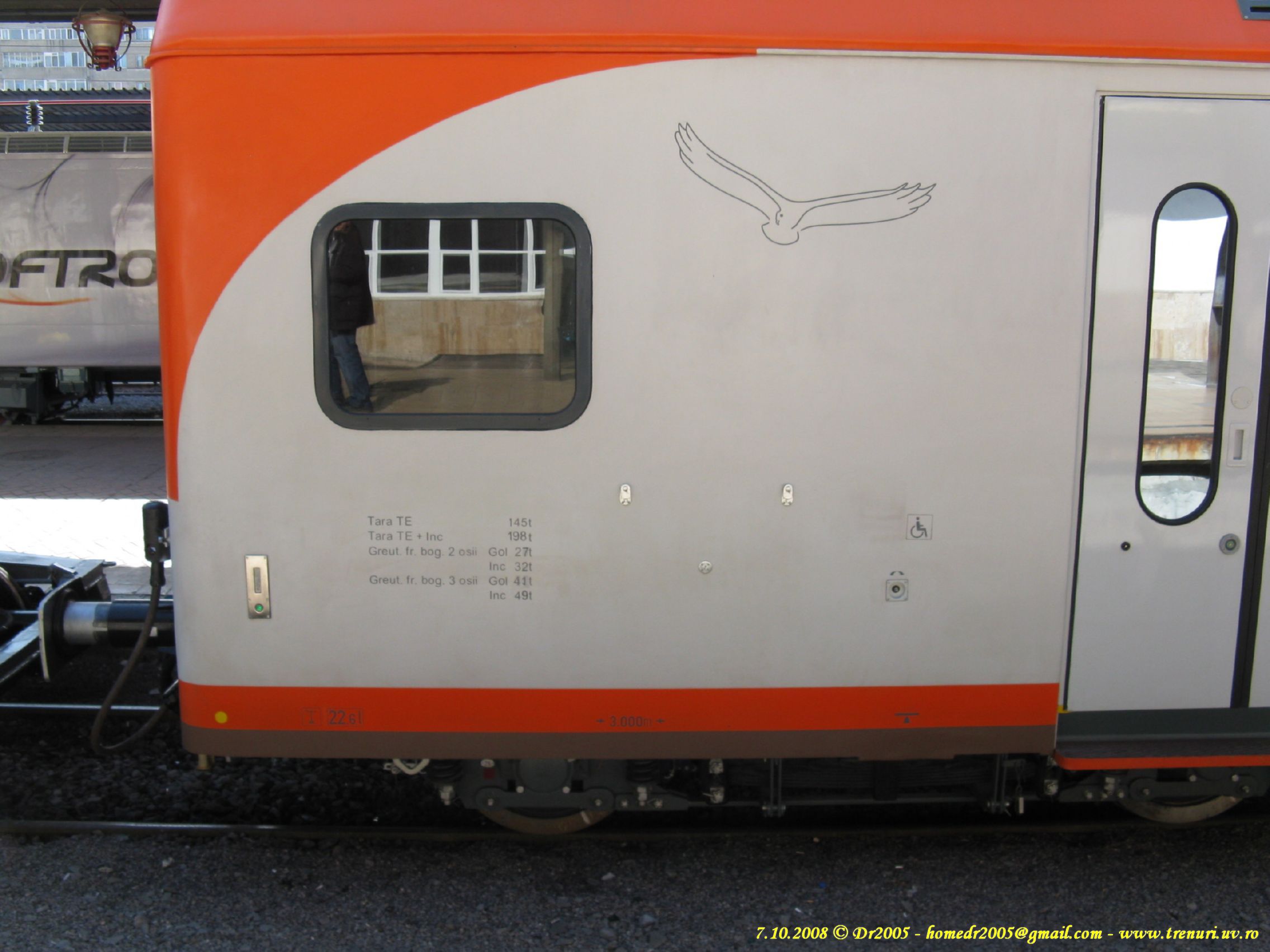

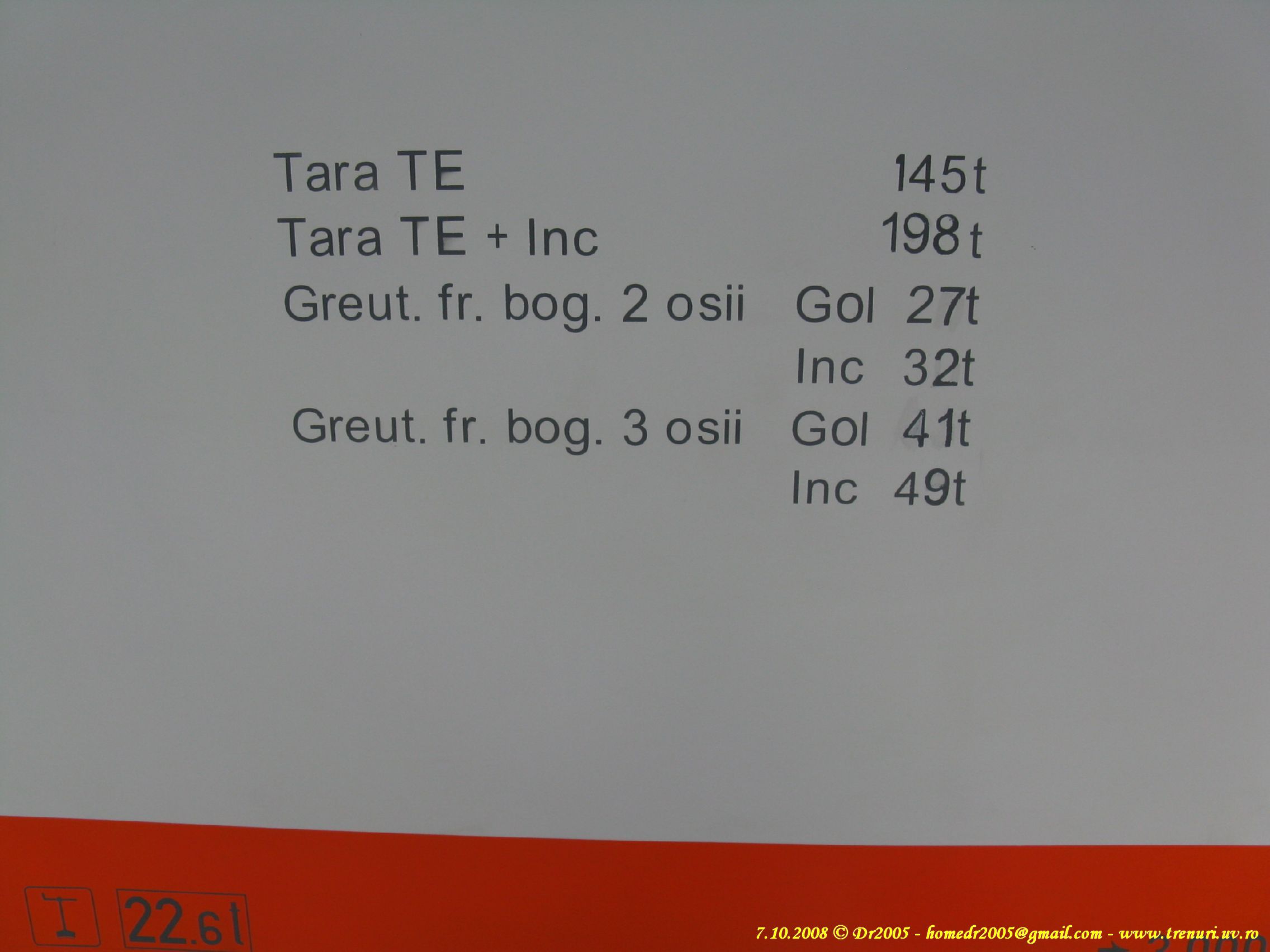

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 001a - inscriptii.                                                                           Foto: Dr2005.

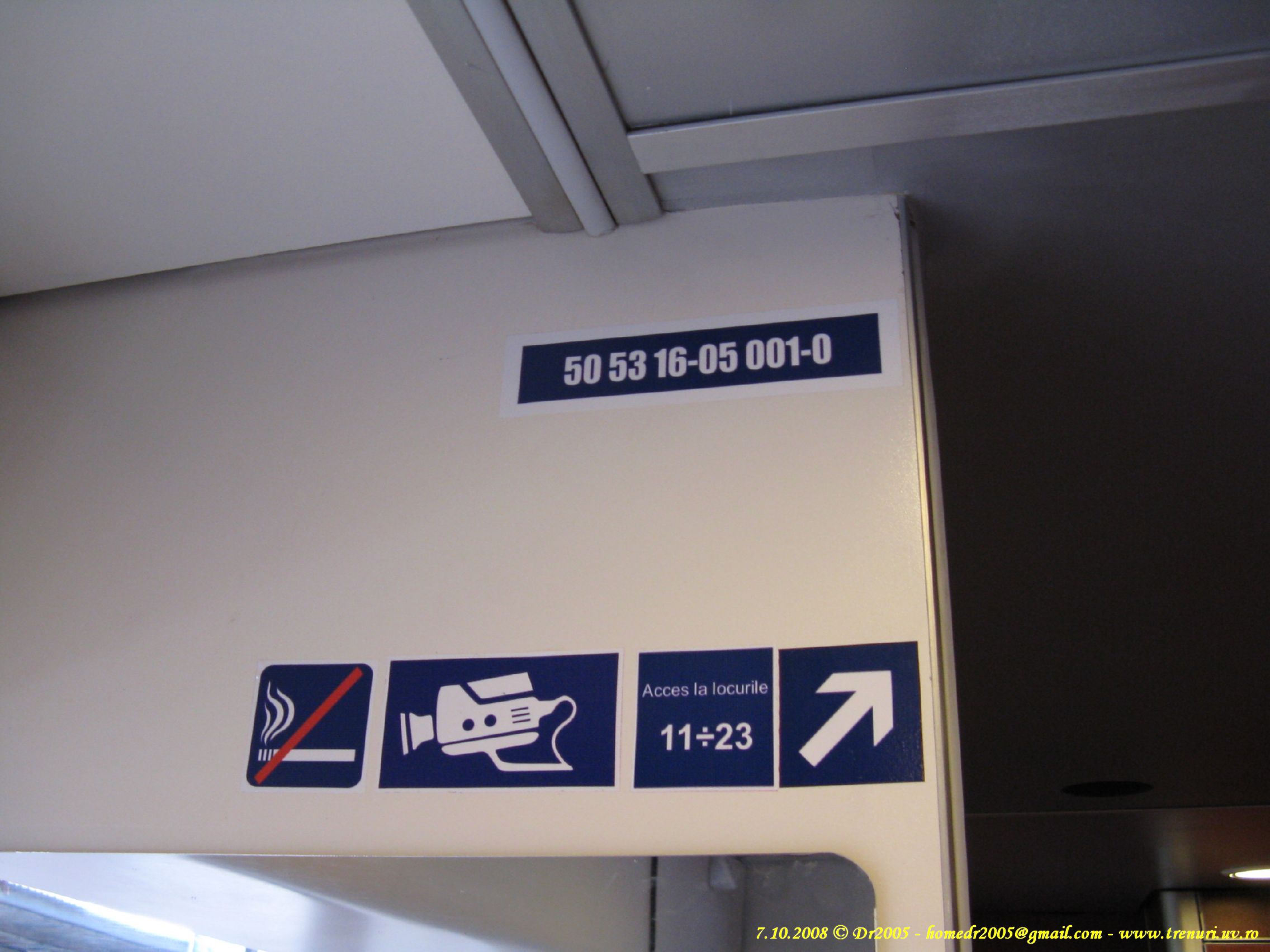

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 001a - numărul de înmatriculare afisat în interior.                           Foto: Dr2005.

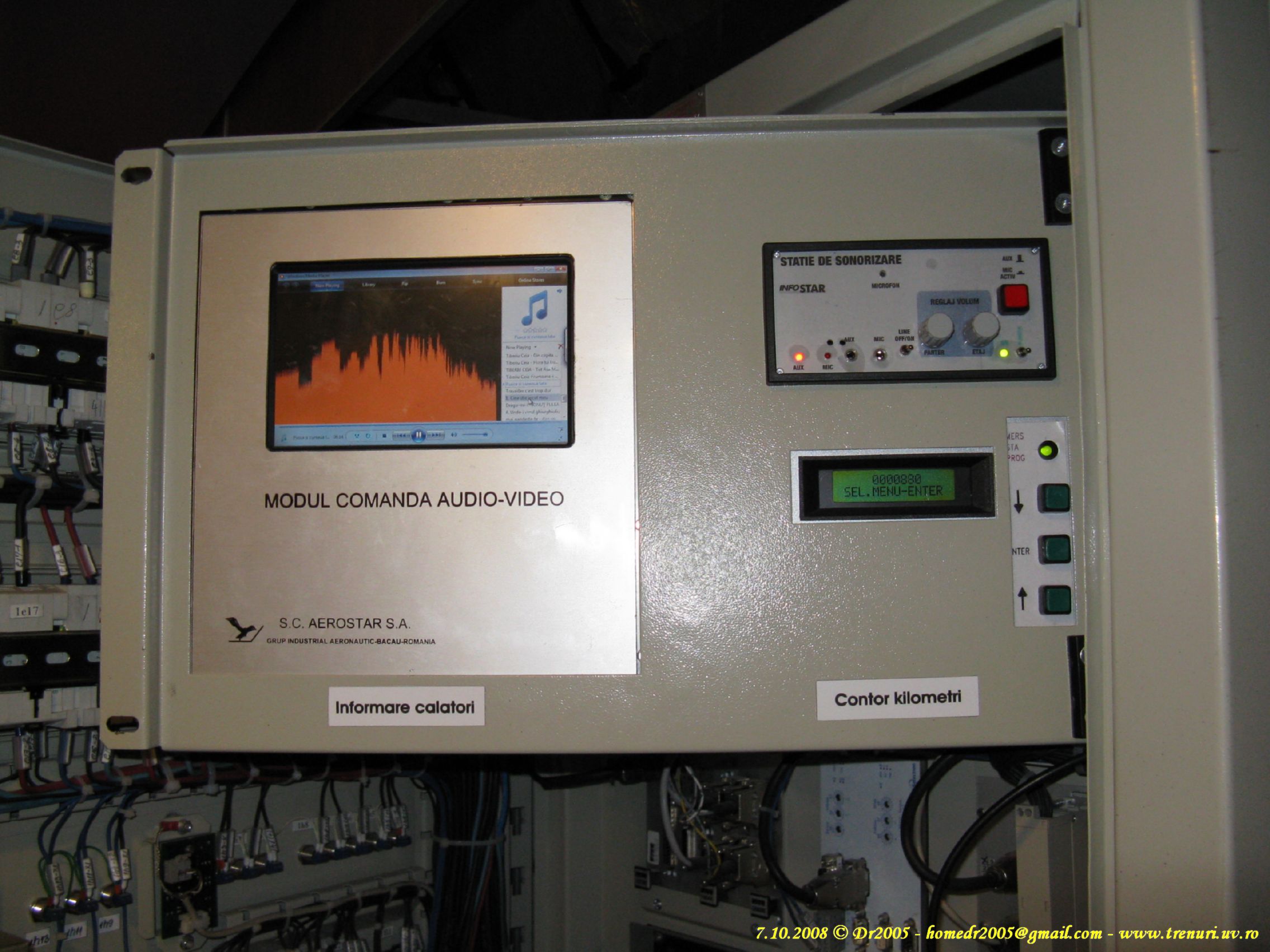

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 001a - modulul de comandă al sistemului de informare a călătorilor. Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 001a - computer.                                                                         Foto: Dr2005.

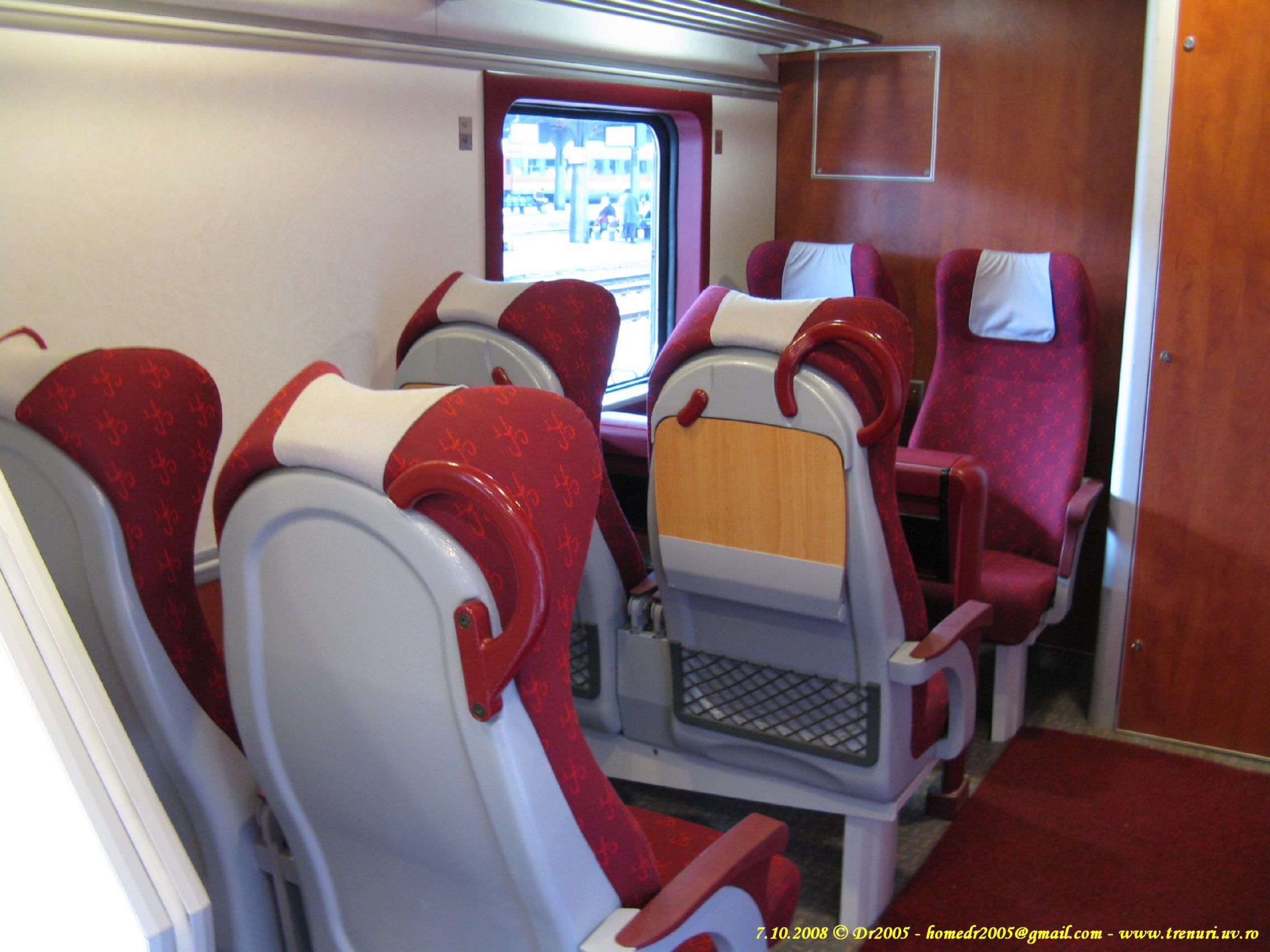

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 001a - scaune.                                                                             Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 001a - scaun.                                                                                                Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 001a - burduf de intercomunicatie.                                               Foto: Dr2005.

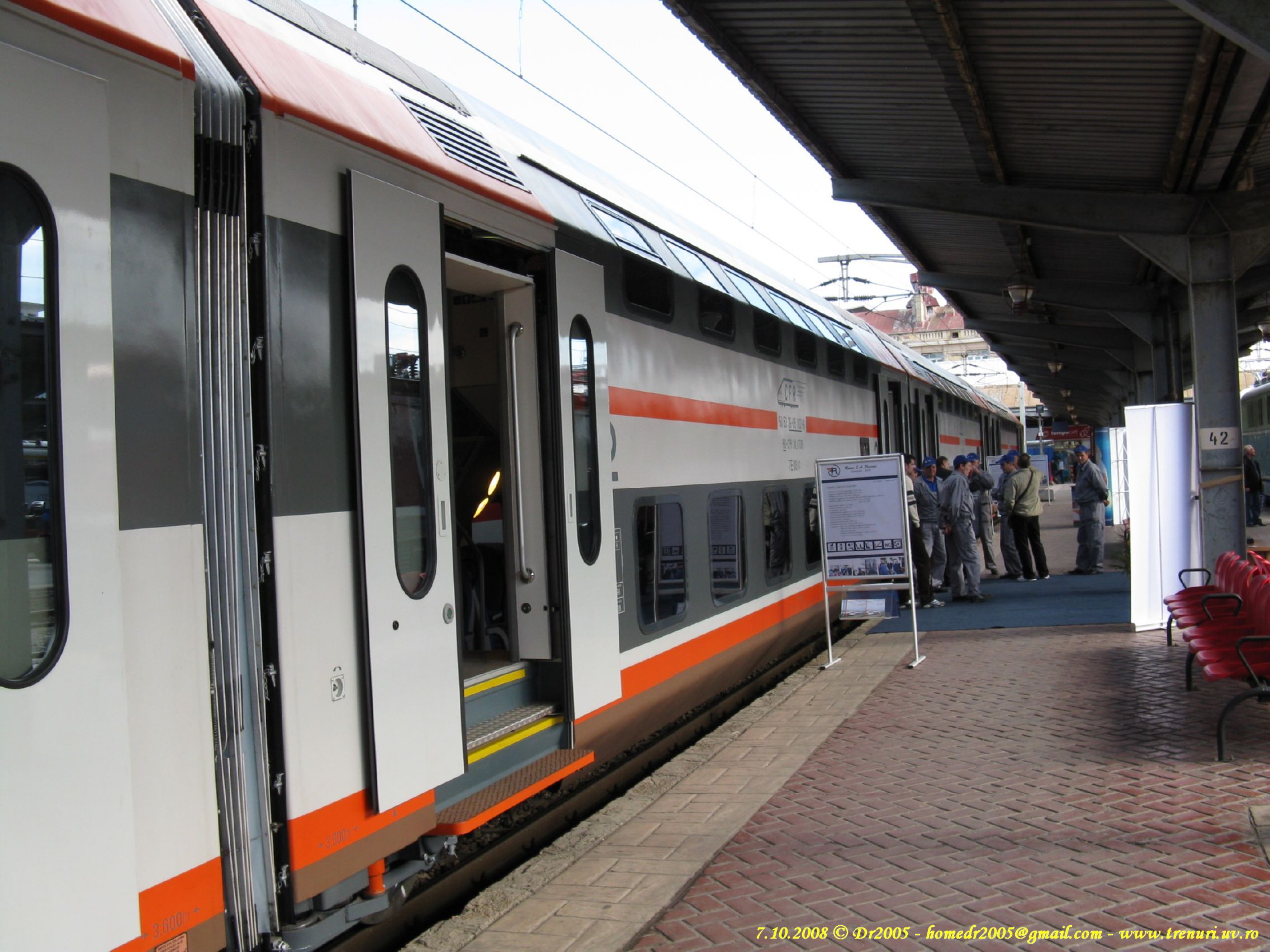

Faceti click pentru a mari poza 50 53 26-05 002-6 TE 001c expus la Zilele Feroviare 2008.                                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 002-6 TE 001c - numărul.                                                                           Foto: Dr2005.

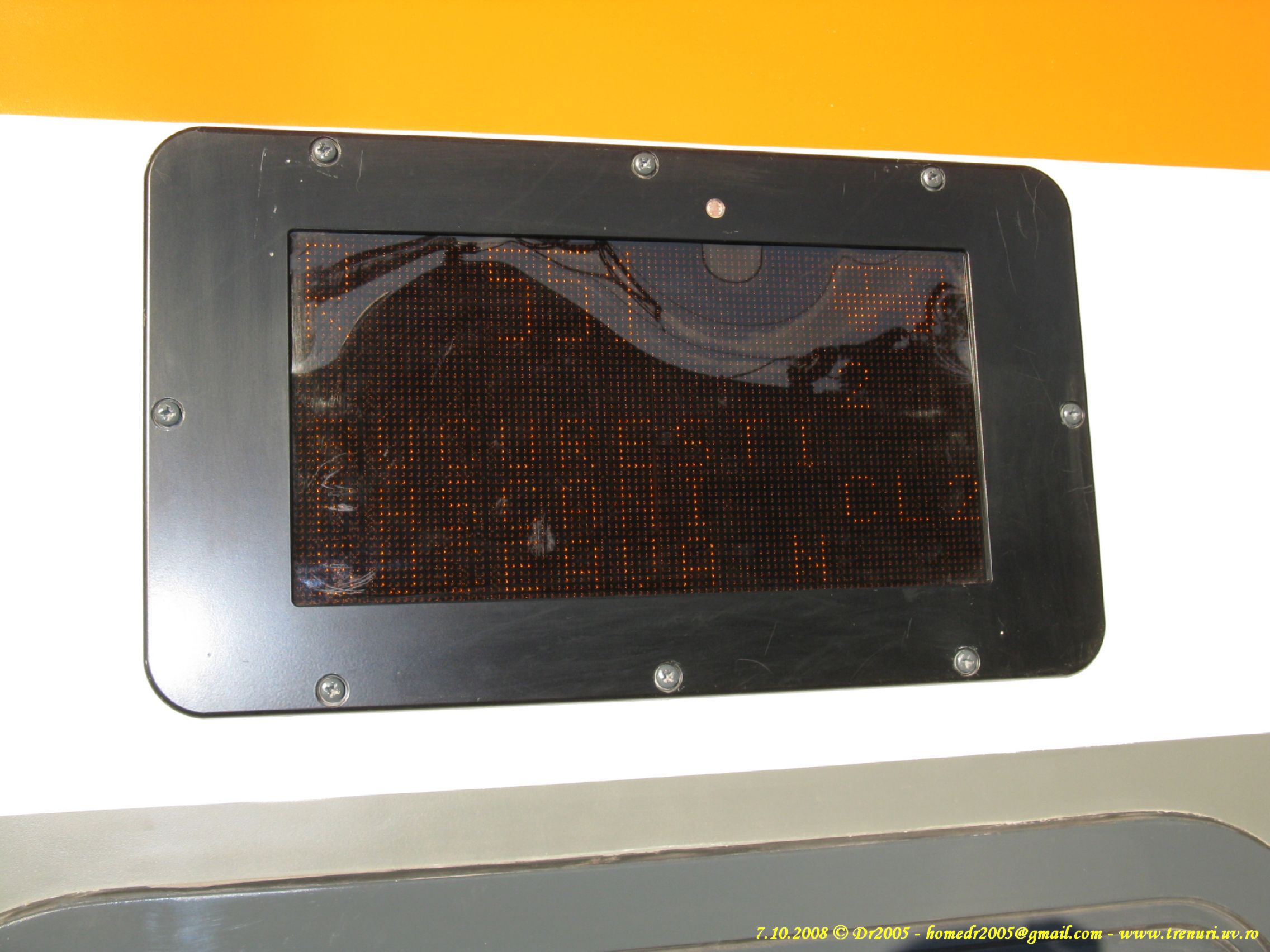

Faceti click pentru a mari poza 50 53 26-05 002-6 TE 001c - display exterior pentru informarea călătorilor.                    Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 003-4 TE 001d expus la Zilele Feroviare 2008.                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 003-4 TE 001d - numărul.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 003-4 TE 001d - inscriptia ,,BAR-BISTRO".                                              Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 003-4 TE 001d - interiorul salonului de la etaj.                                             Foto: Dr2005.

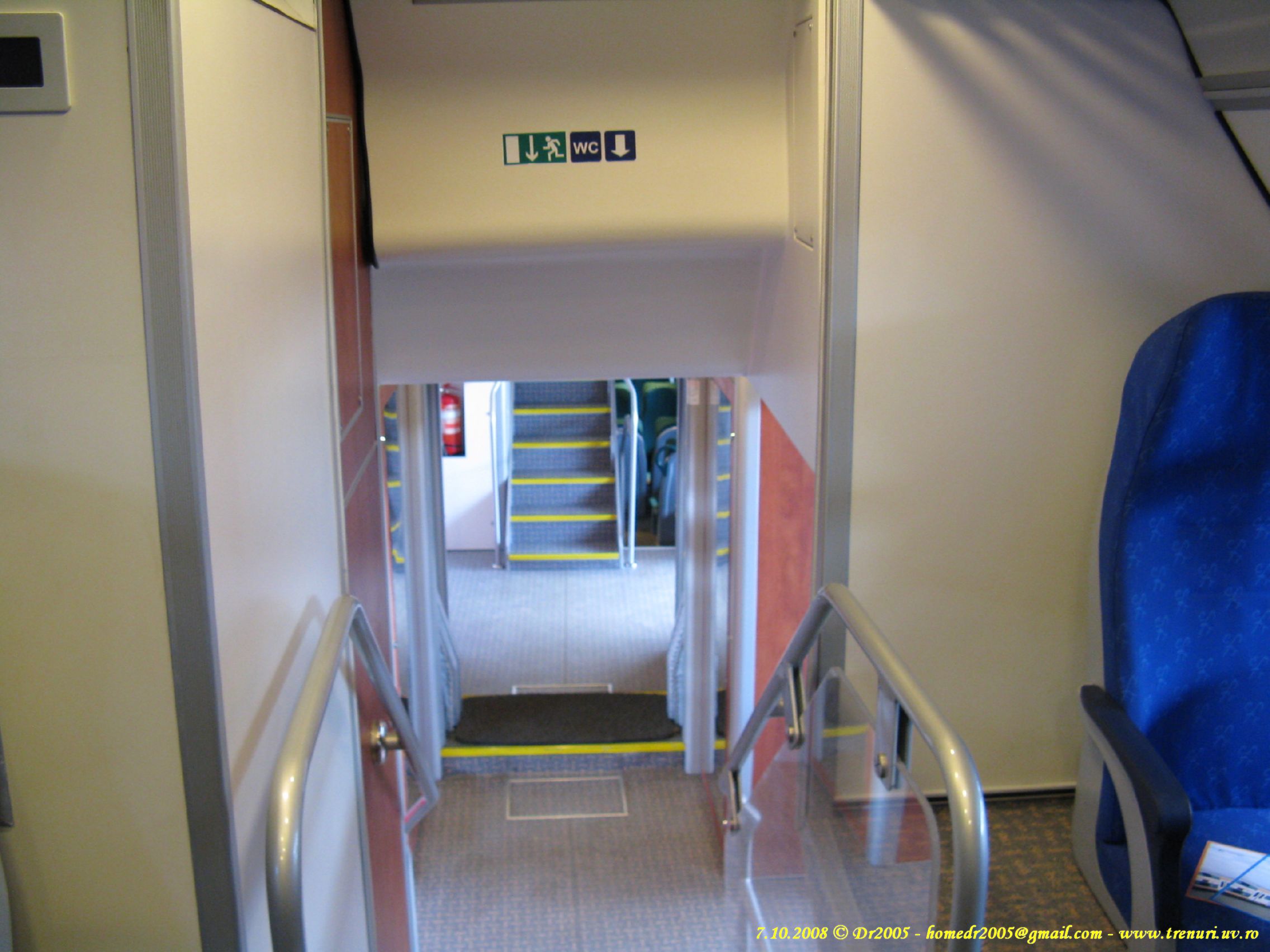

Faceti click pentru a mari poza 50 53 26-05 003-4 TE 001d - scară de acces la nivelul superior.                                     Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 003-4 TE 001d - toaletă.                                                                                              Foto: Dr2005.

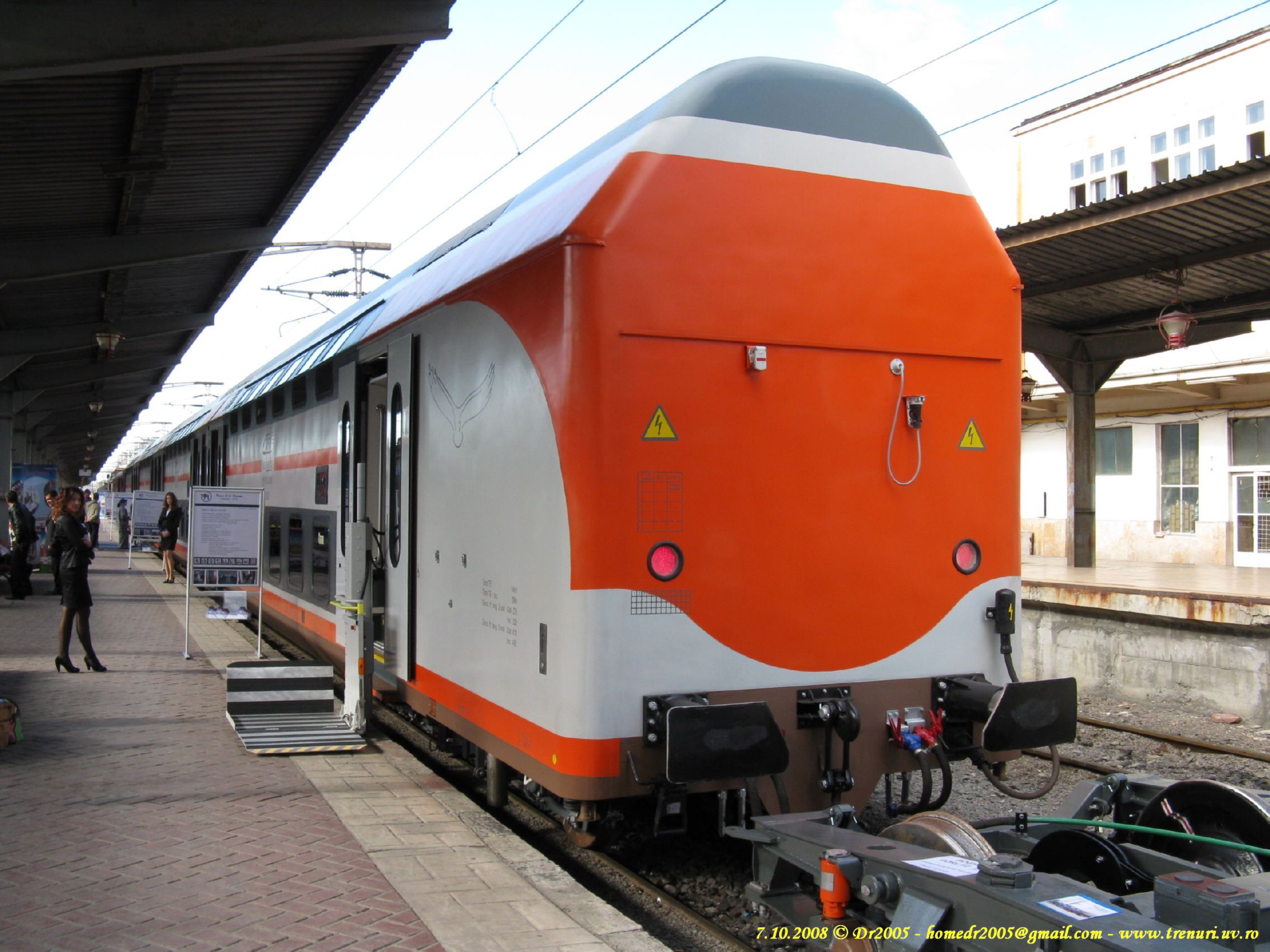

Faceti click pentru a mari poza 50 53 26-05 004-2 TE 001d expus la Zilele Feroviare 2008.                                           Foto: Dr2005.

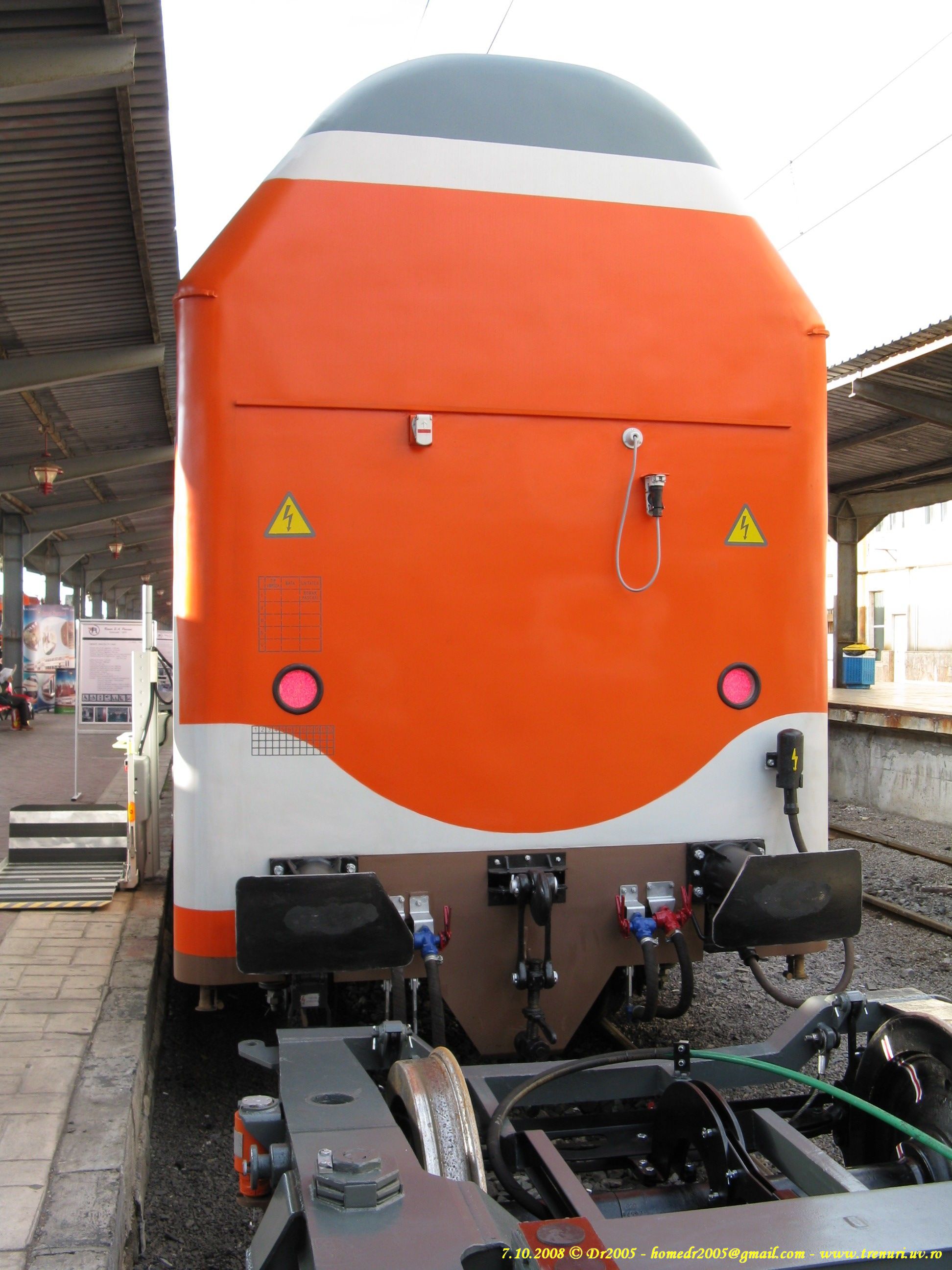

Faceti click pentru a mari poza 50 53 26-05 004-2 TE 001d - vedere din spate.                                                                               Foto: Dr2005.

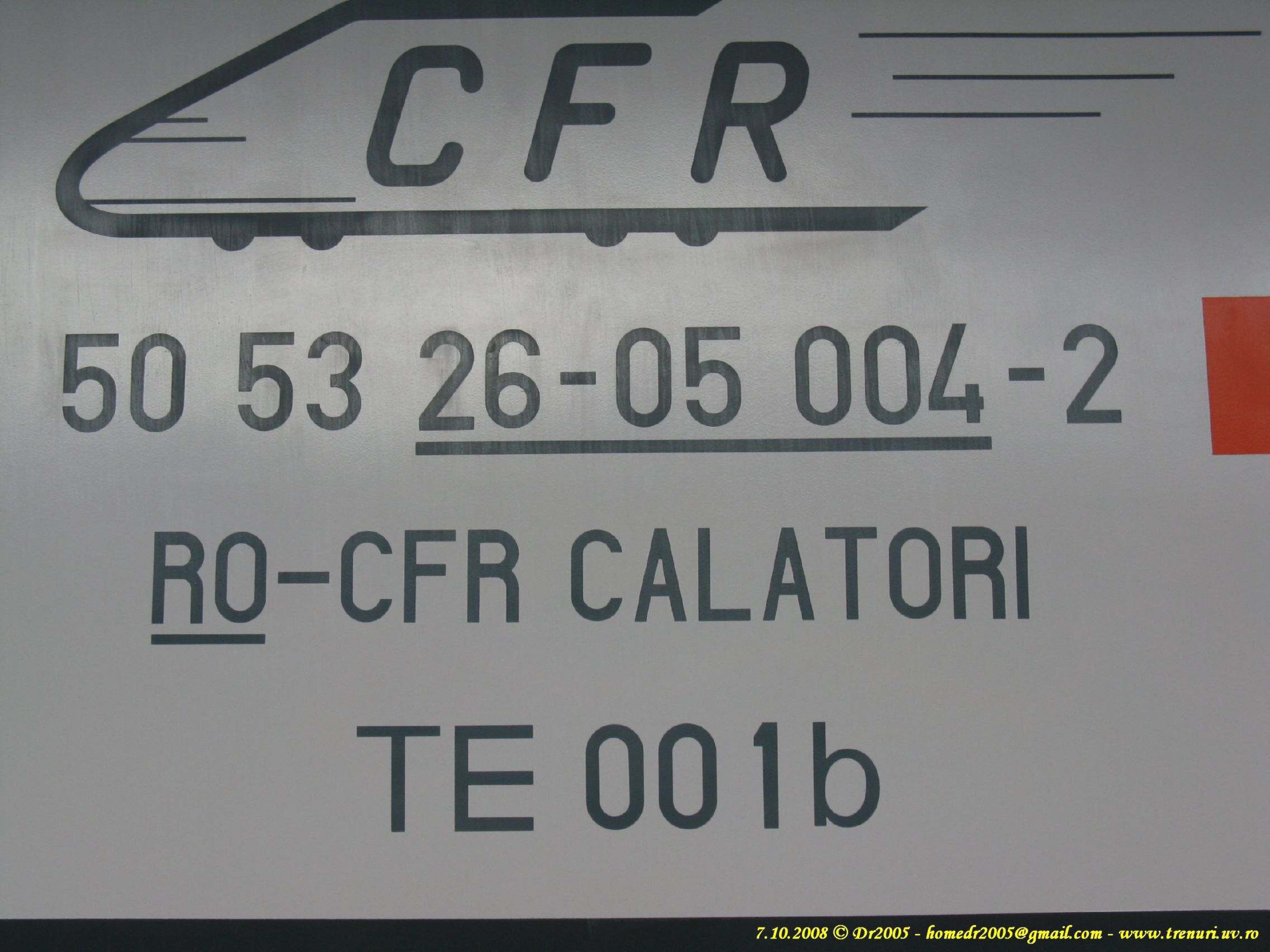

Faceti click pentru a mari poza 50 53 26-05 004-2 TE 001d - numărul.                                                                           Foto: Dr2005.

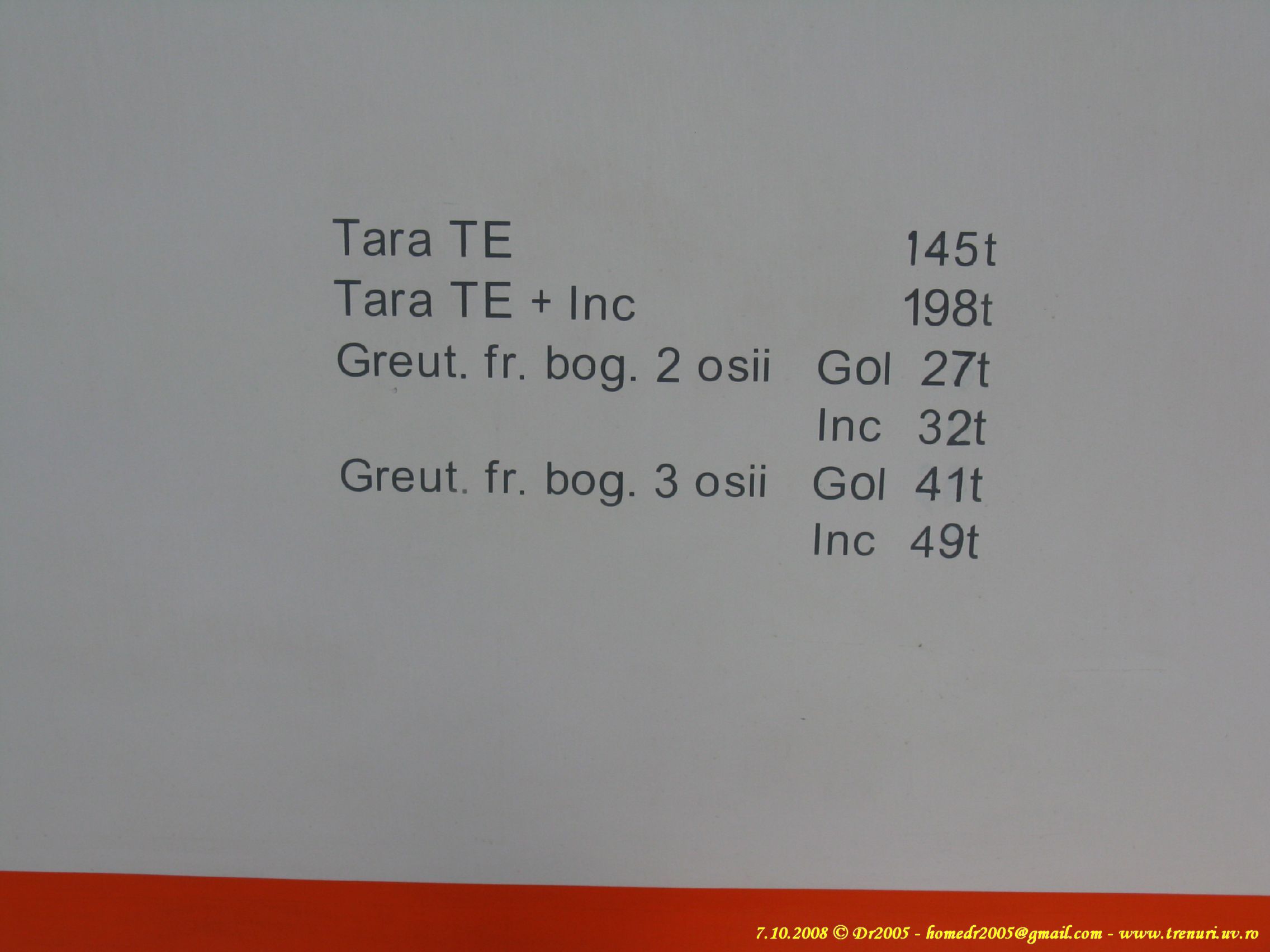

Faceti click pentru a mari poza 50 53 26-05 004-2 TE 001d - inscriptii cu masa vagonului.                                              Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 004-2 TE 001d.                                                                                          Foto: Dr2005.

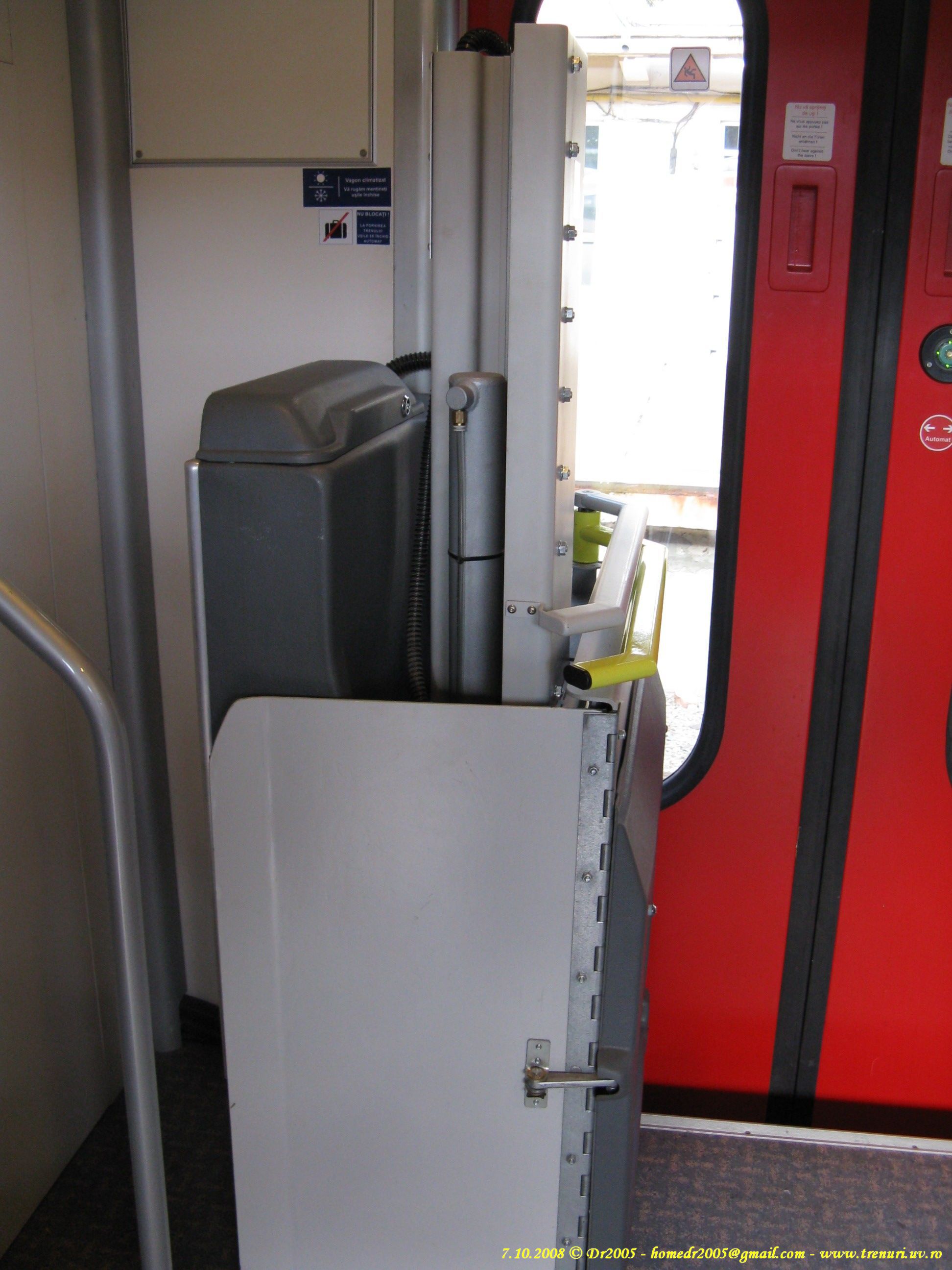

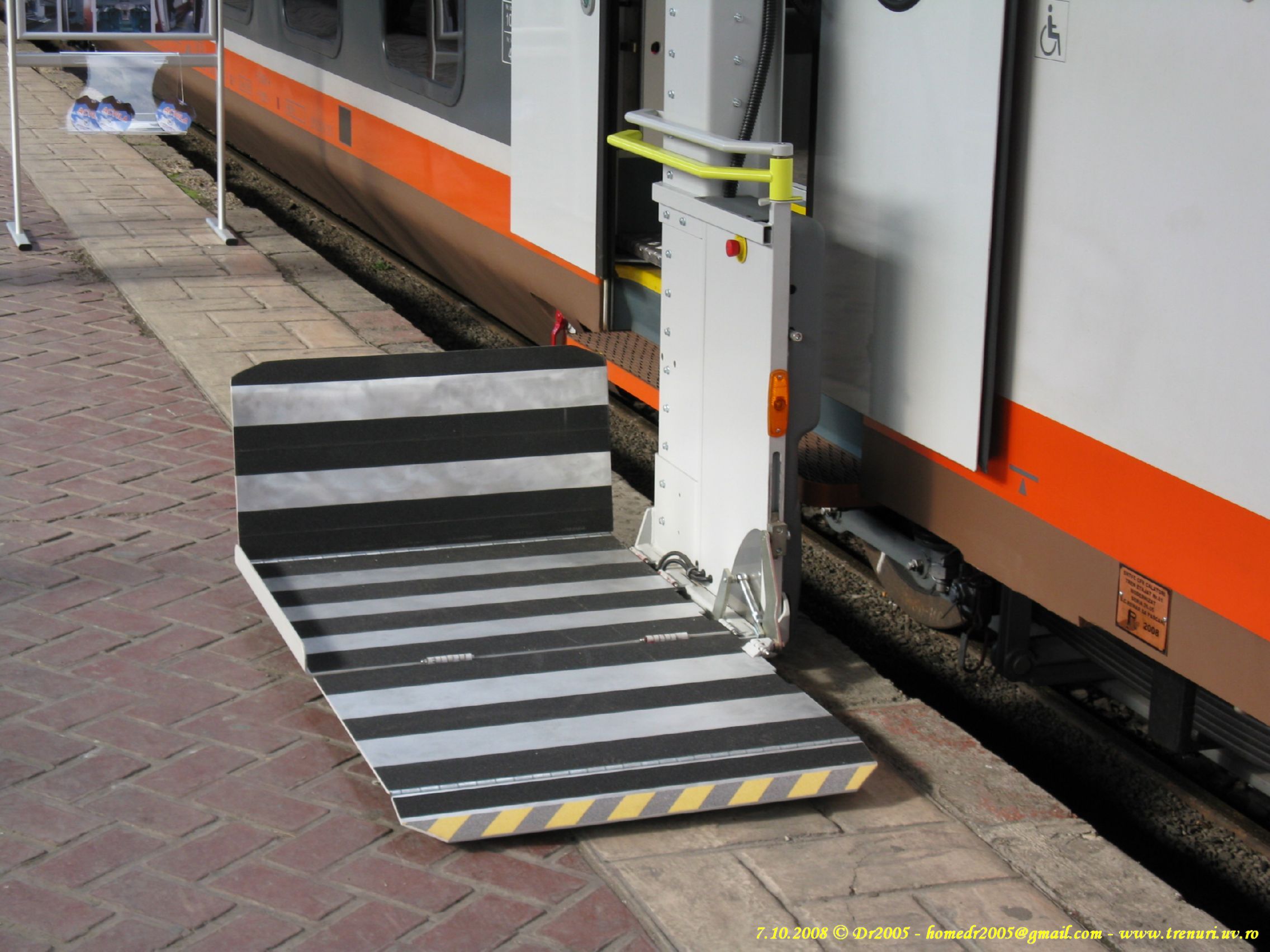

Faceti click pentru a mari poza 50 53 26-05 004-2 TE 001d - instalatie pentru accesul persoanelor în scaun cu rotile.       Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 004-2 TE 001d - instalatie pentru accesul persoanelor în scaun cu rotile în vagon.           Foto: Dr2005.

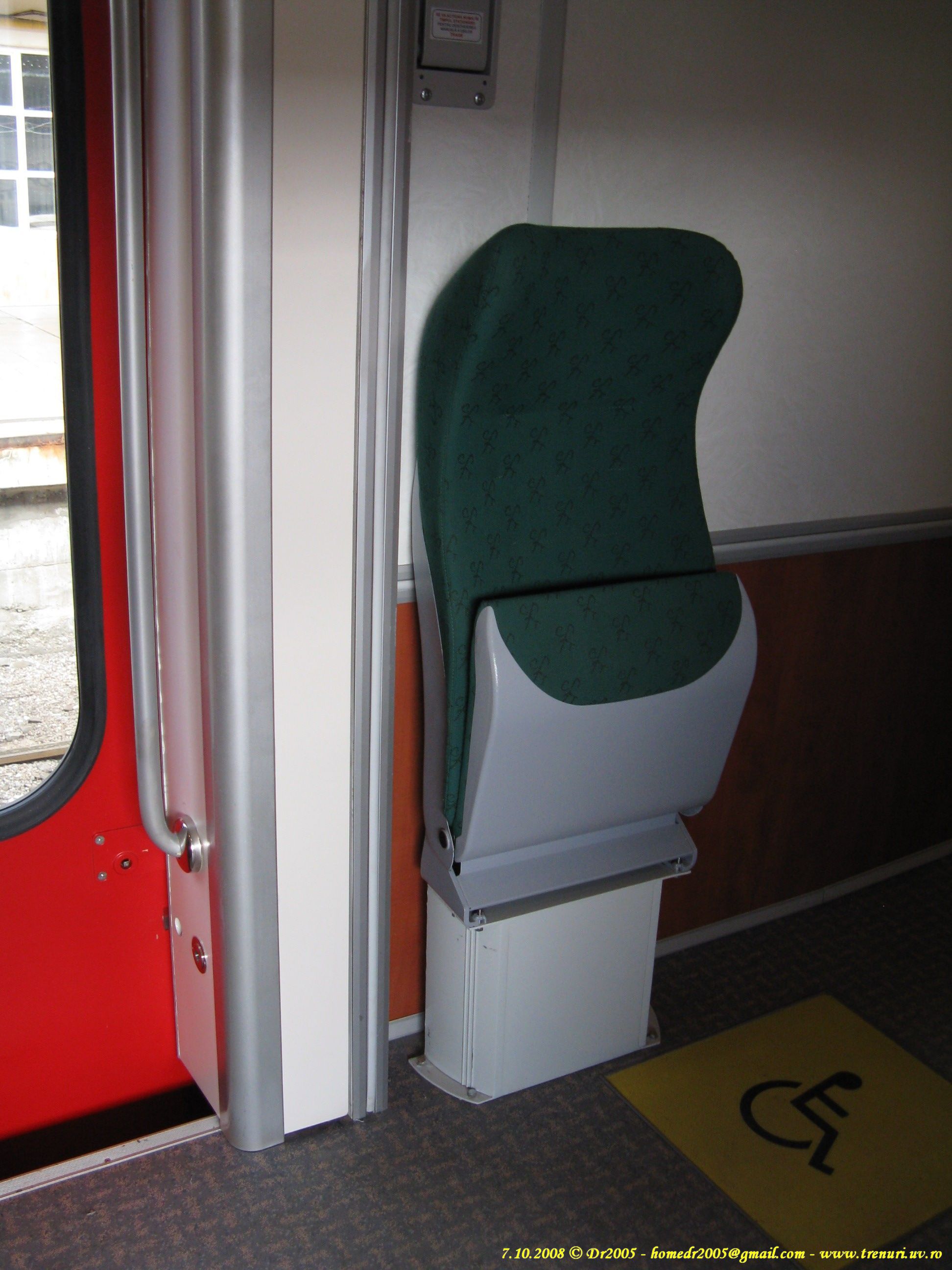

Faceti click pentru a mari poza 50 53 26-05 004-2 TE 001d - scaun.                                                                                                Foto: Dr2005.

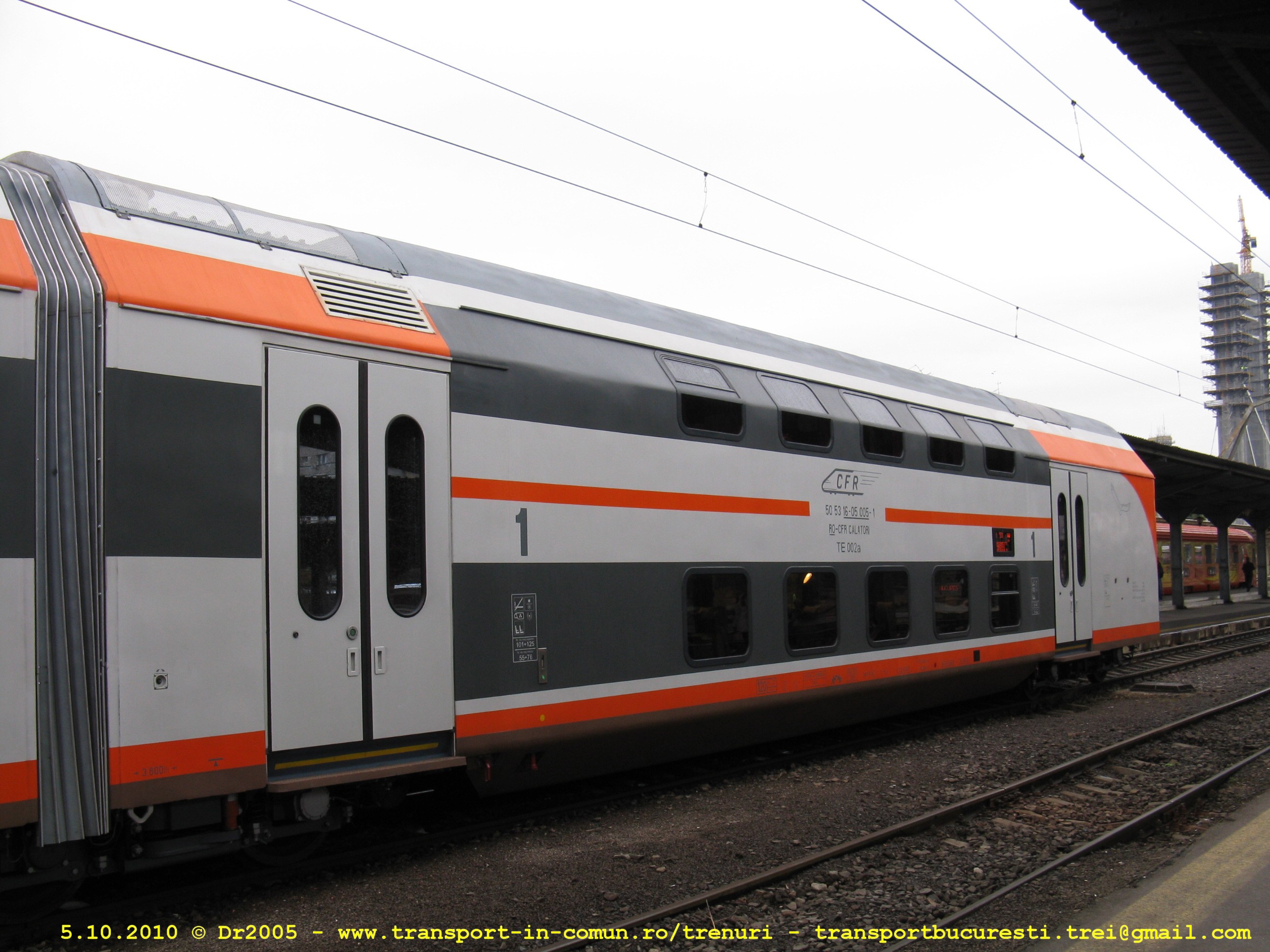

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a expus la Zilele Fervoiare 2009.                                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a expus la Zilele Fervoiare 2009.                                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a expus la Zilele Fervoiare 2010.                                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a expus la Zilele Fervoiare 2010.                                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a expus la Zilele Fervoiare 2010.                                                       Foto: Alex Chirilă.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a expus la Zilele Fervoiare 2010.                                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - fereastră si sistem de afisaj exterior.                                  Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - sistem de afisaj exterior.                                                    Foto: Dr2005.

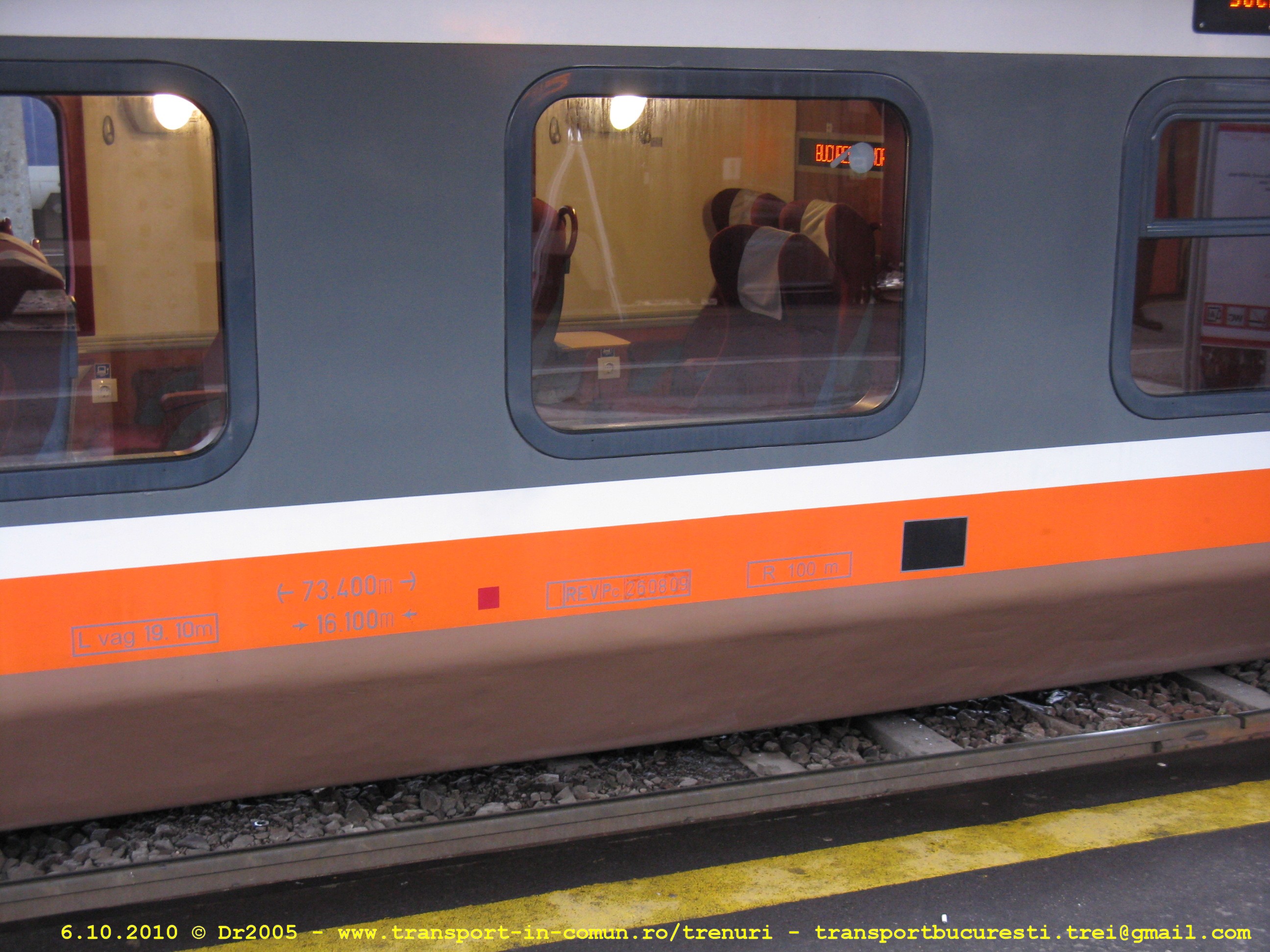

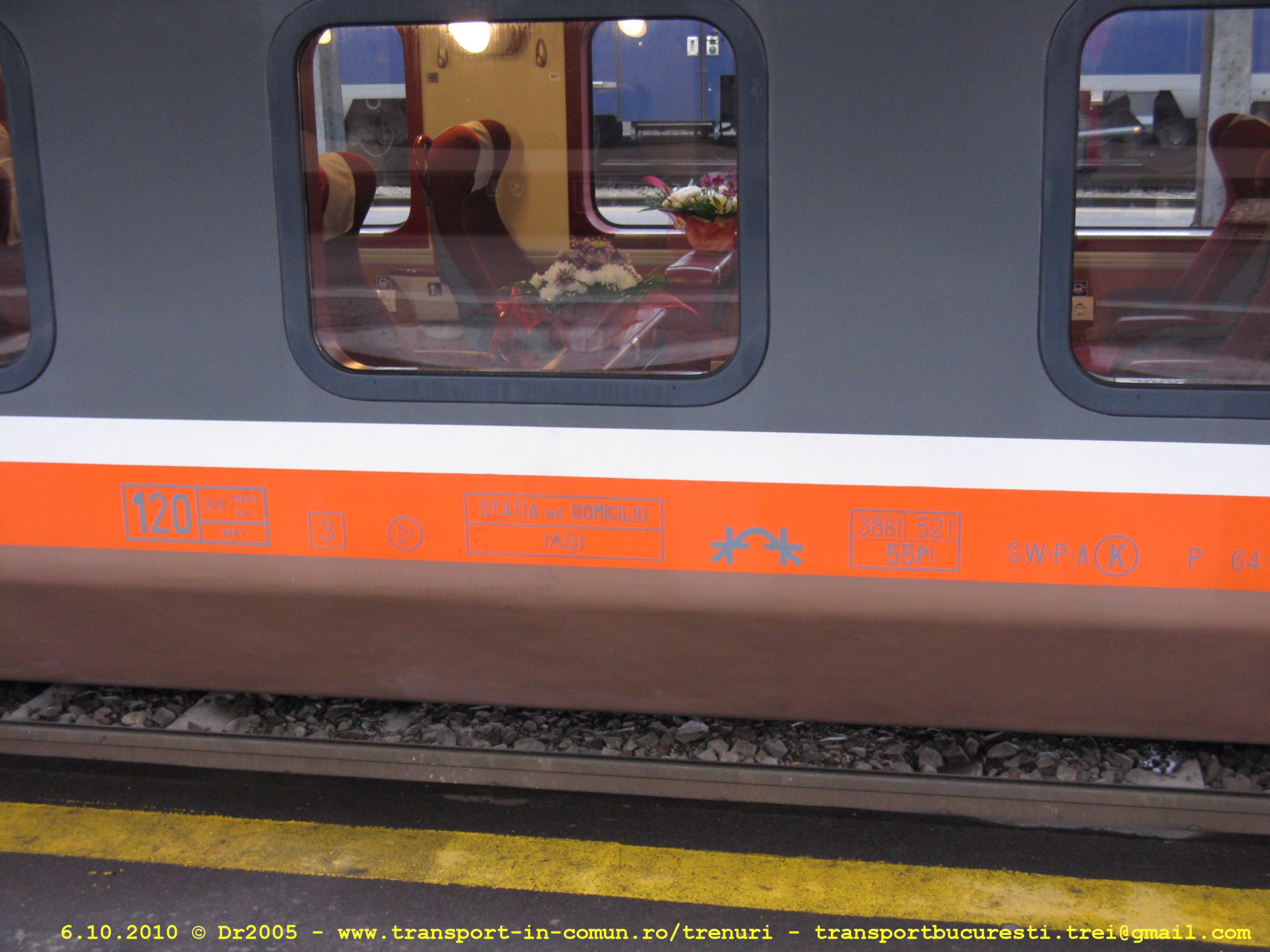

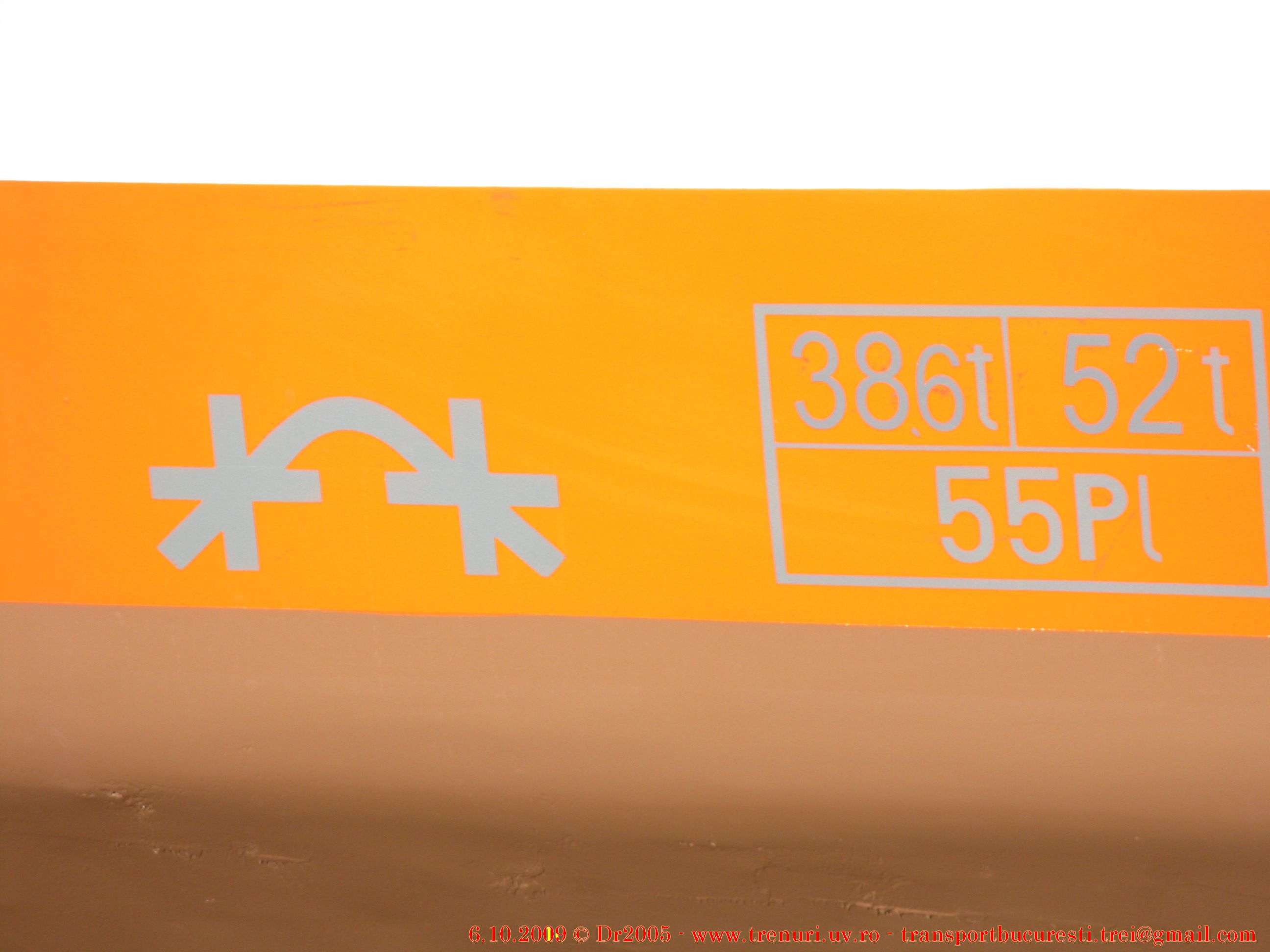

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - inscriptii.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - inscriptii.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - inscriptii.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - inscriptii.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - inscriptii.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - numărul.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - inscriptii.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - inscriptii.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - inscriptii.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - inscriptii.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - inscriptii.                                                                           Foto: Dr2005.

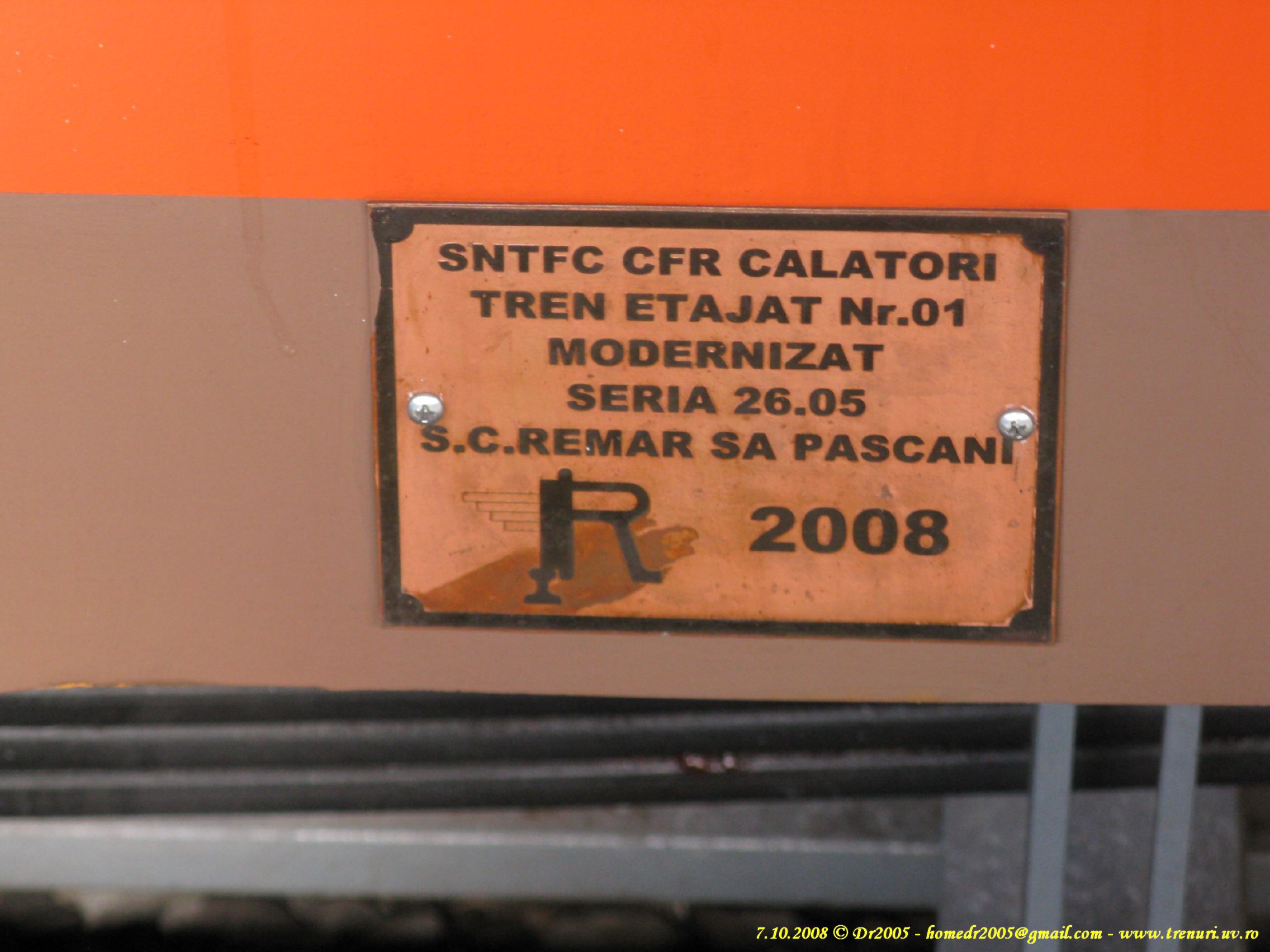

Faceti click pentru a mari poza 50 53 16-05 001-0 TE 002a - plăcuta unitătii care a efectuat modernizarea.                     Foto: Dr2005.

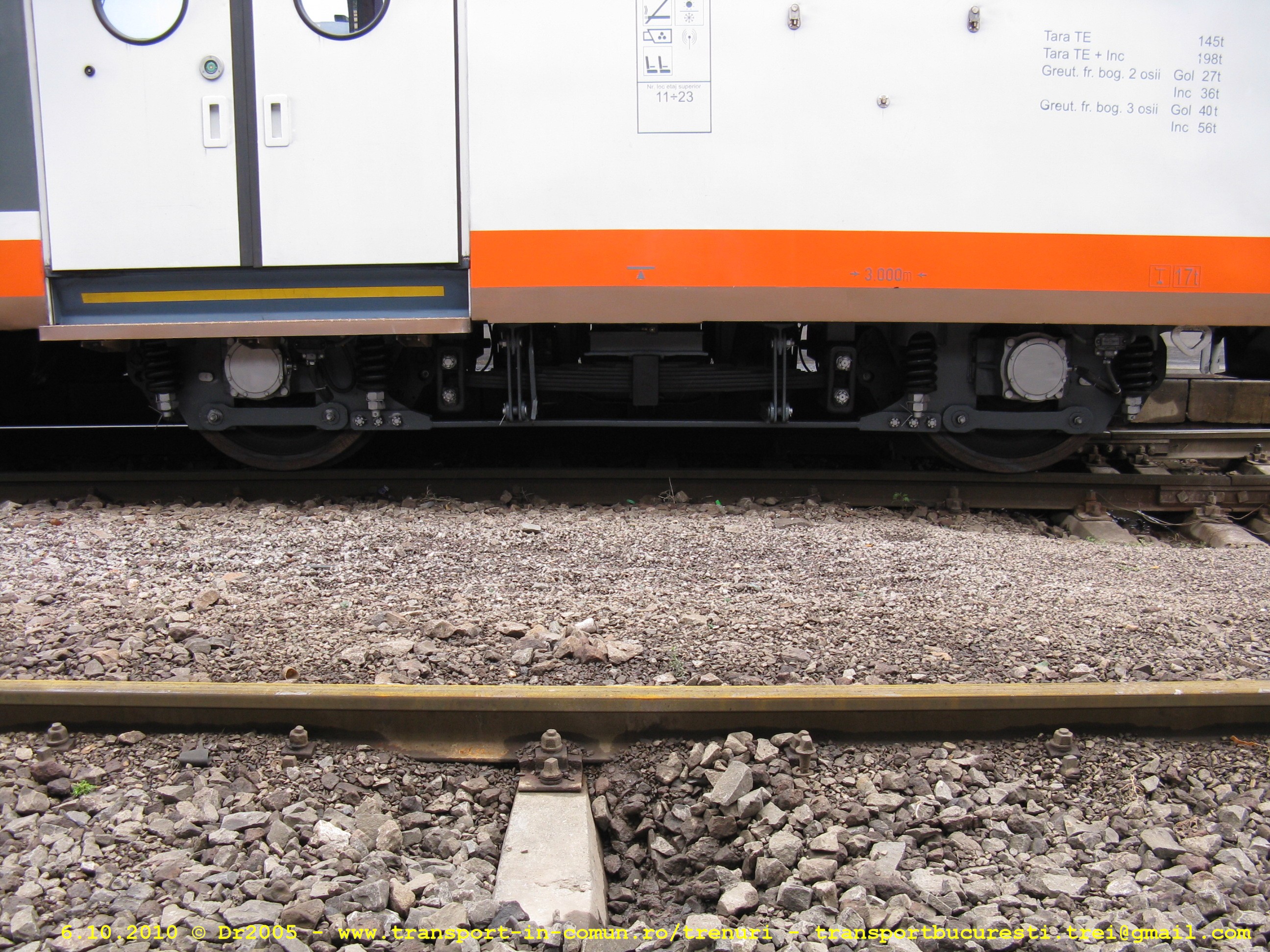

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - boghiul cu două osii (vedere dinspre peron).                      Foto: Dr2005.

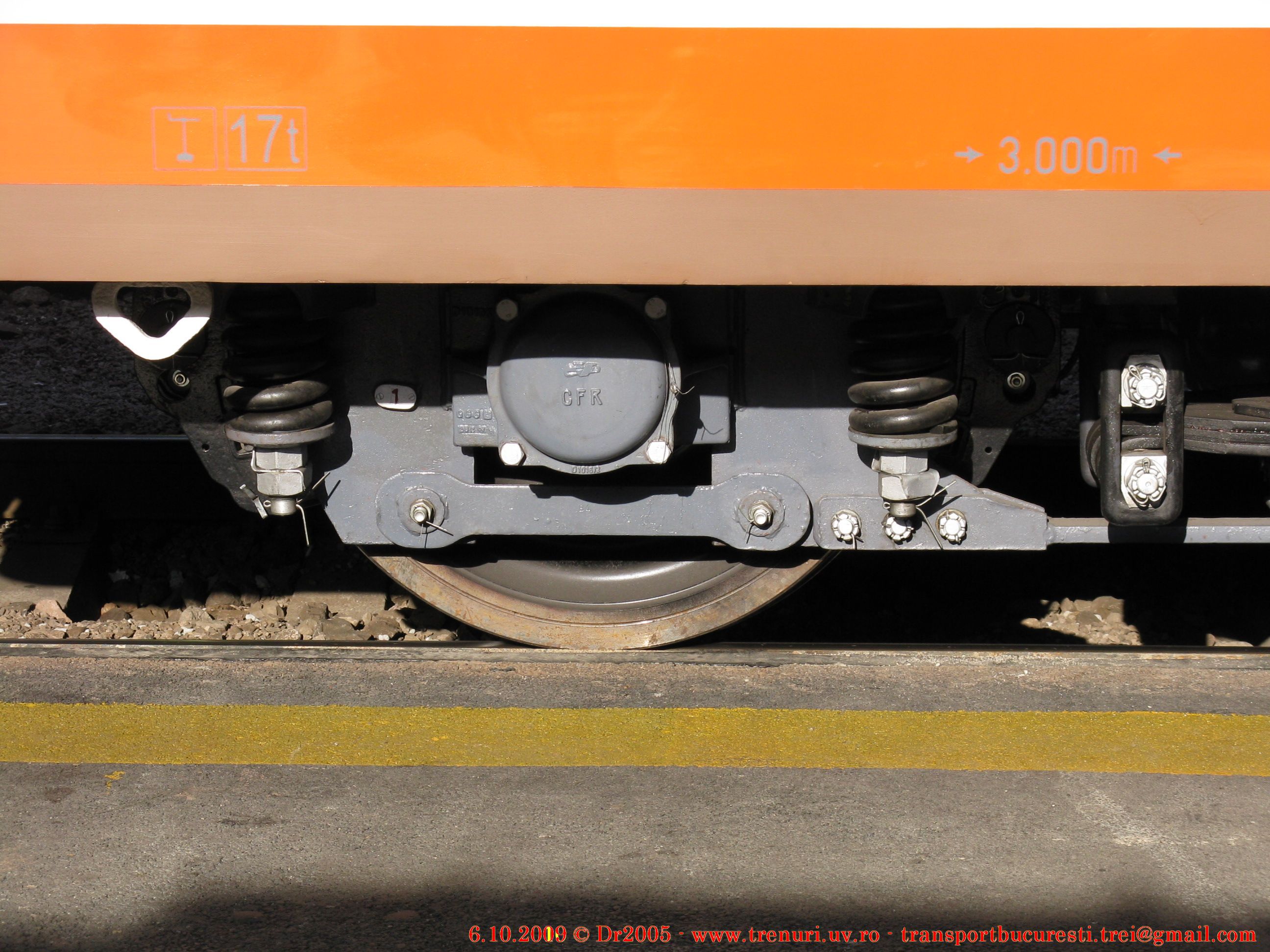

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - roată, cutie de osie si suspensie primară (boghiul cu 2 osii).Foto: Dr2005.

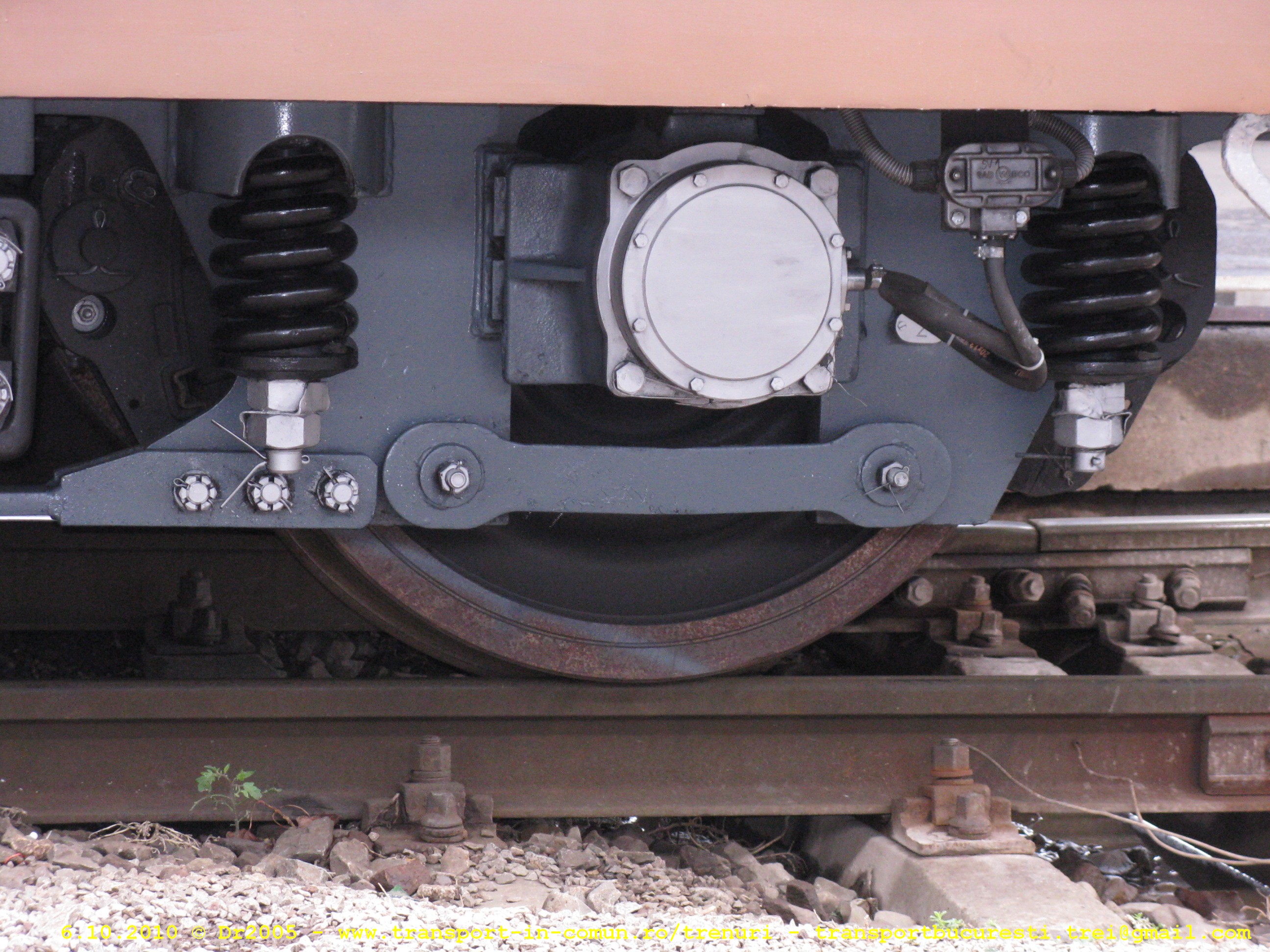

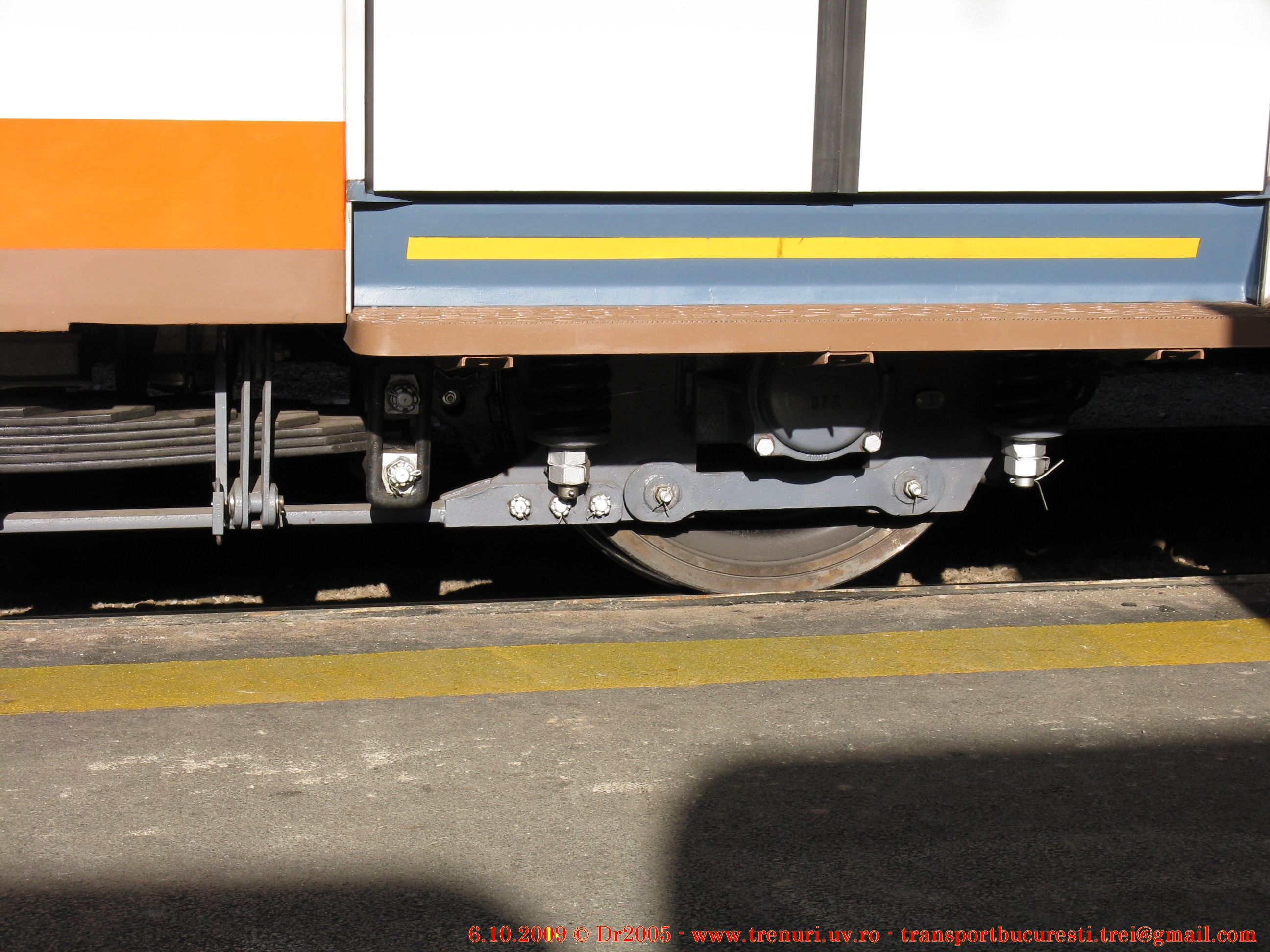

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - suspensie secundară cu arc în foi (boghiul cu 2 osii).          Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - roată, cutie de osie si suspensie primară (boghiul cu 2 osii).Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - boghiul cu două osii (vedere din partea opusă peronului).   Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - roată, cutie de osie si suspensie primară (boghiul cu 2 osii).Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - suspensie secundară cu arc în foi (boghiul cu 2 osii).          Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - roată, cutie de osie si suspensie primară (boghiul cu 2 osii).Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - boghiul cu trei osii (vedere dinspre peron).                        Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - roată, cutie de osie si suspensie primară (boghiul cu 3 osii).Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - suspensie secundară cu arcuri elicoidale (boghiul cu 3 osii).Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - roată, cutie de osie si suspensie primară (boghiul cu 3 osii).Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - suspensie secundară cu arcuri elicoidale (boghiul cu 3 osii).Foto: Dr2005.

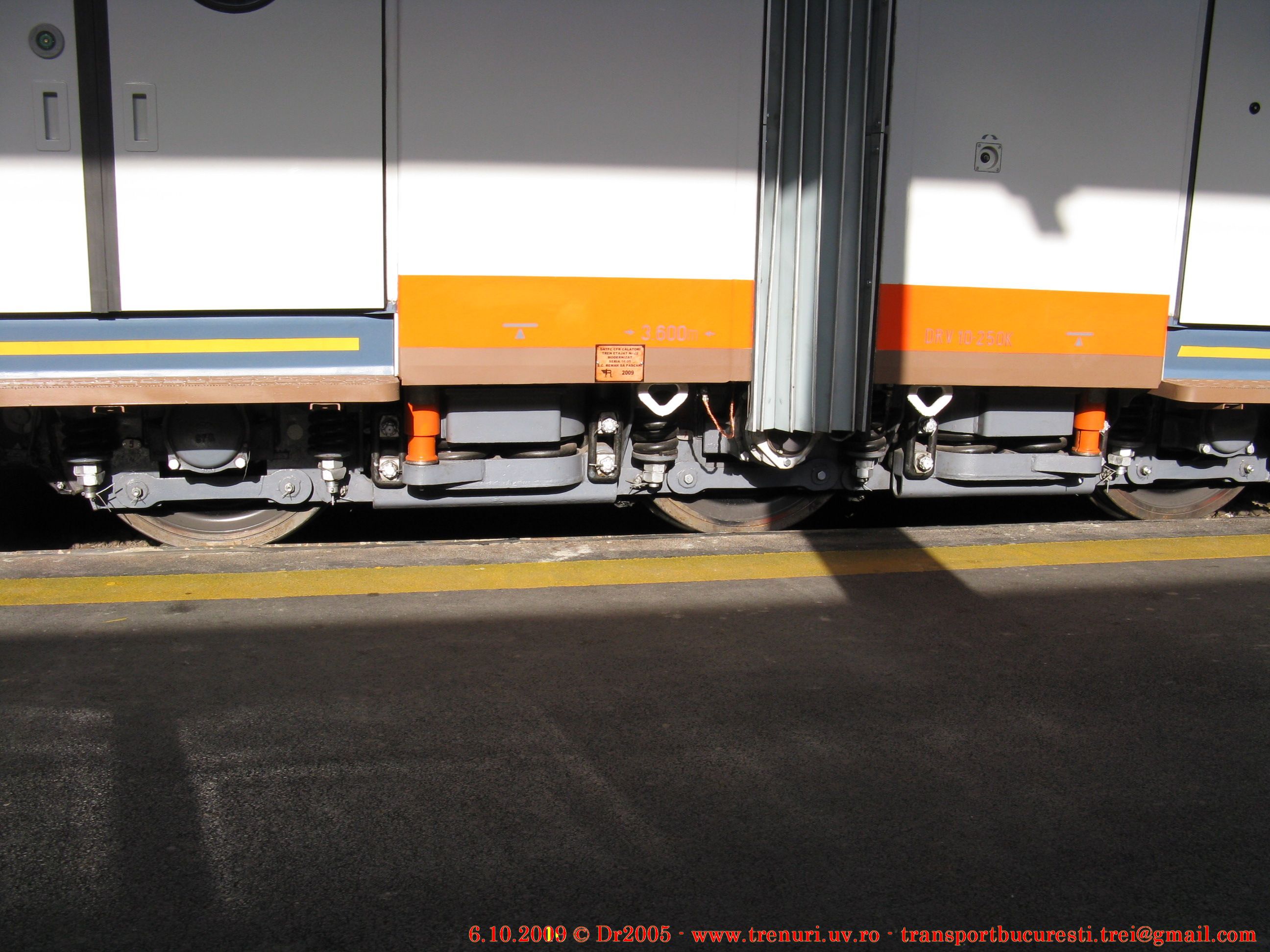

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - boghiul cu trei osii (vedere din partea opusă peronului).     Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - boghiul cu trei osii (vedere din partea opusă peronului).     Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - boghiul cu trei osii (vedere din partea opusă peronului).     Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - boghiul cu trei osii (vedere din partea opusă peronului).     Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - roată, cutie de osie si suspensie primară (boghiul cu 3 osii).Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - rezervor de aer.                                                                Foto: Dr2005.

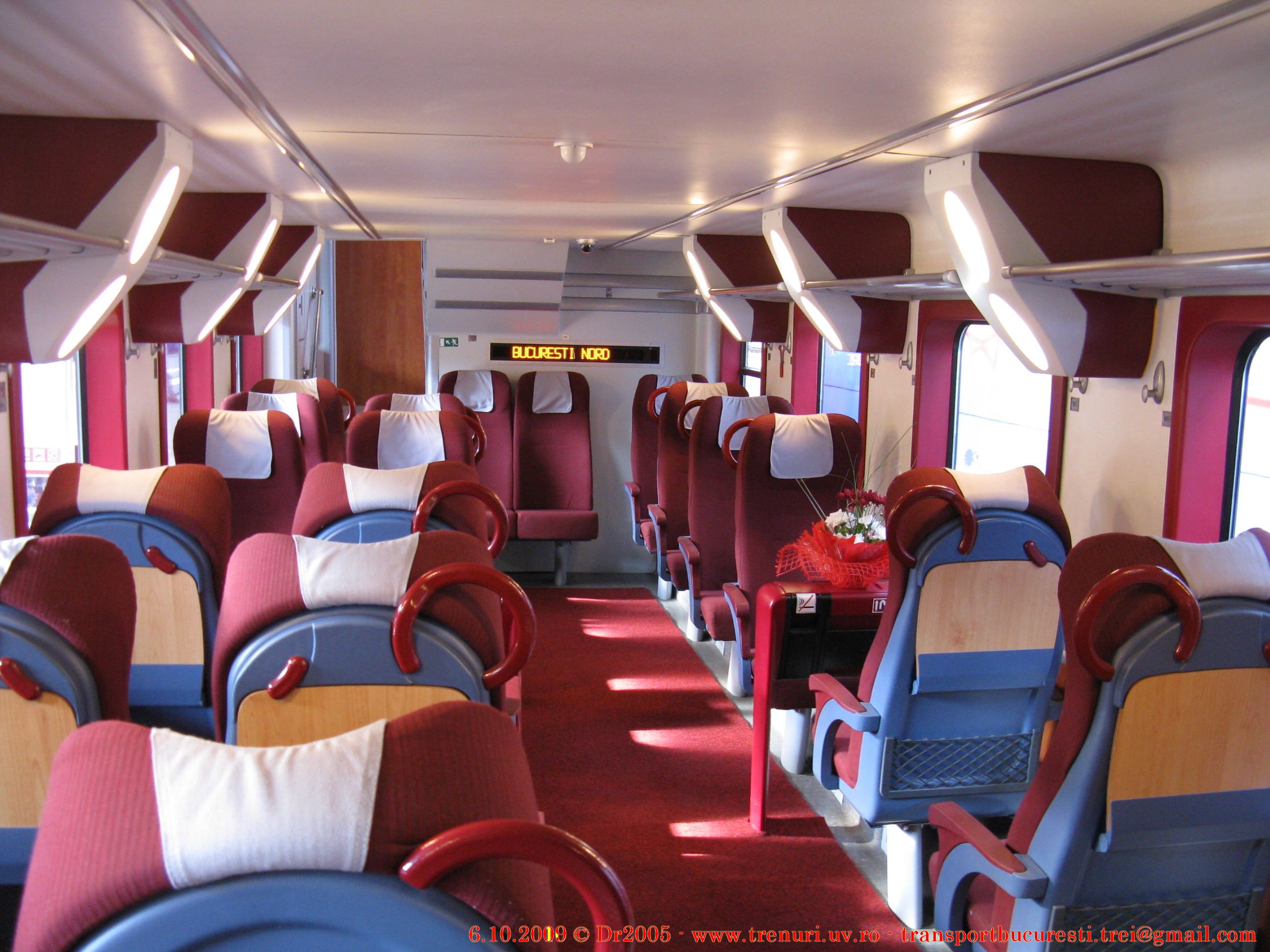

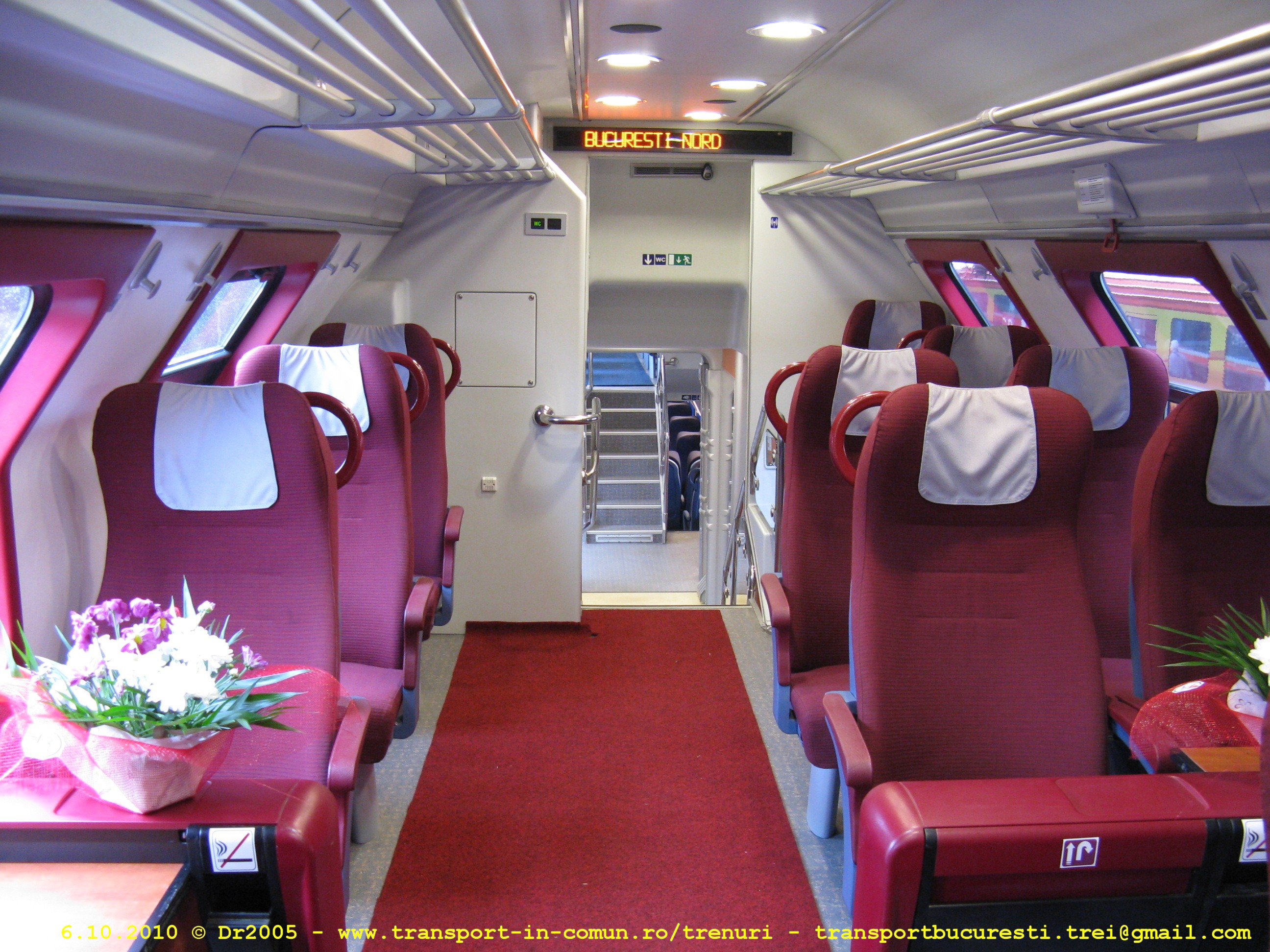

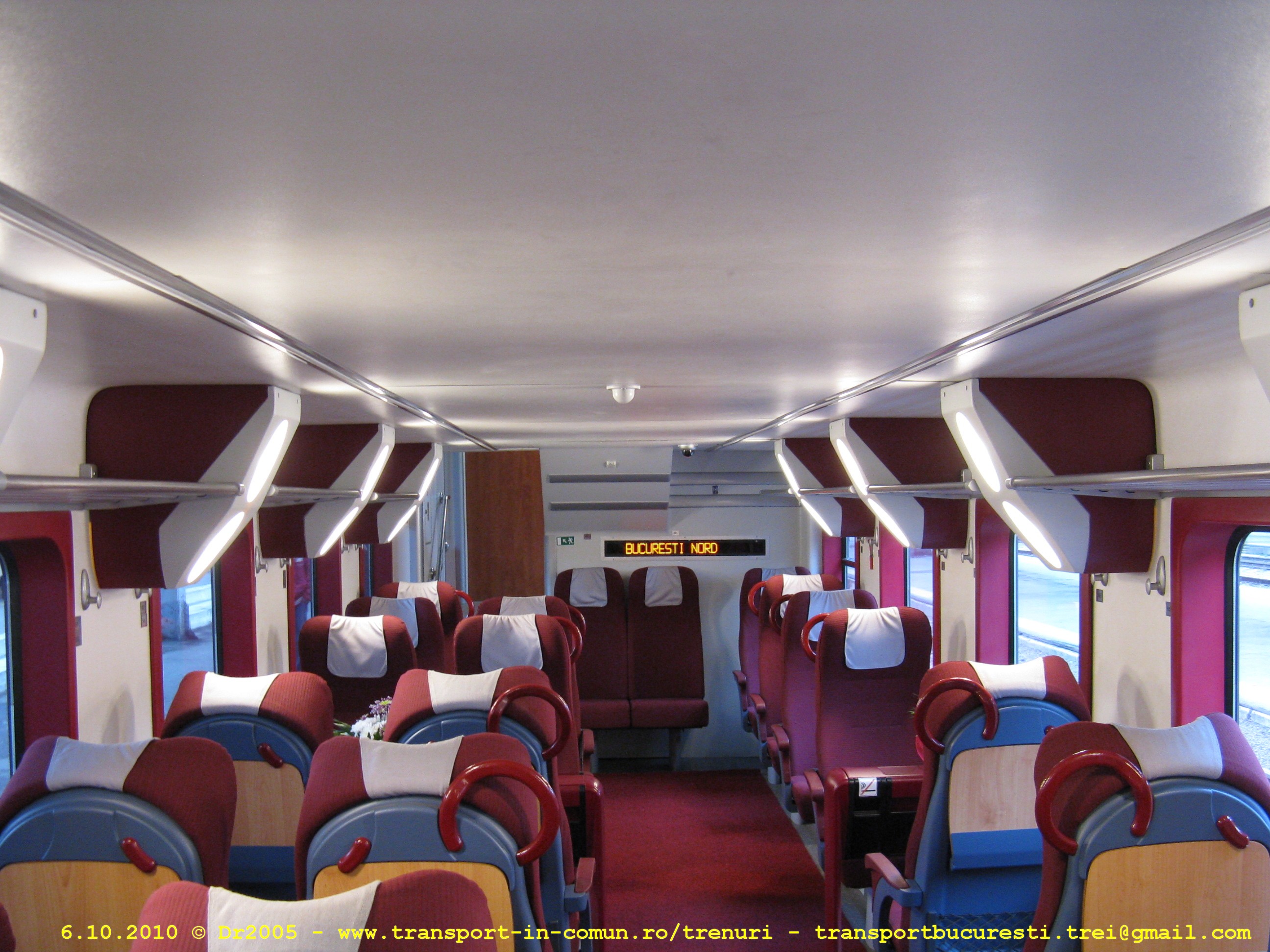

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - interiorul salonului din zona peroanelor de acces.               Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - interiorul salonului de la nivelul inferior.                              Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - interiorul salonului de la nivelul inferior.                              Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - scaune din salonul de la nivelul inferior.                              Foto: Dr2005.

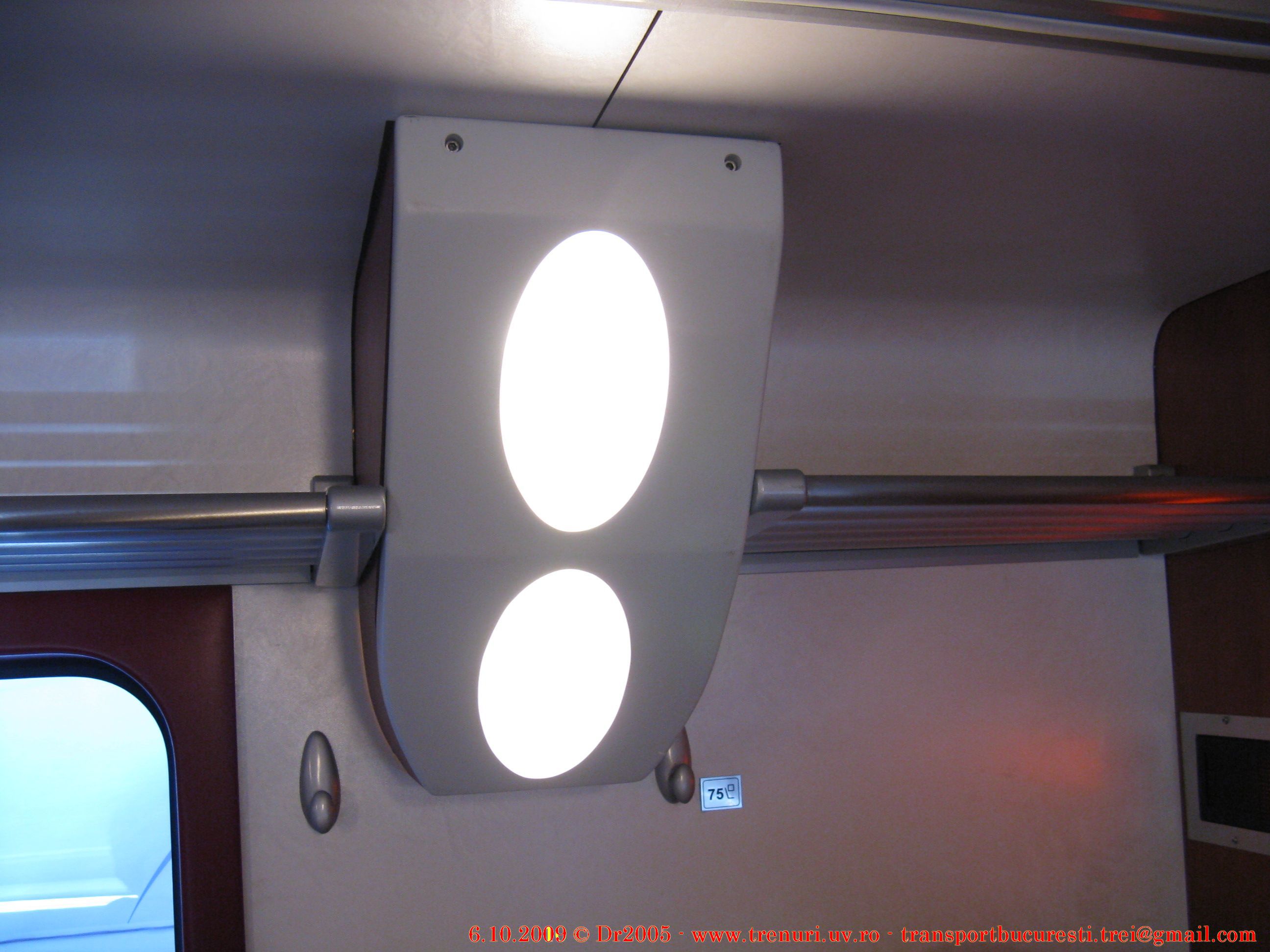

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - corp de iluminat din salonul de la nivelul inferior.                Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - interiorul salonului de la nivelul superior.                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - interiorul salonului de la nivelul superior.                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - interiorul salonului de la nivelul superior.                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - scaun din salonul de la nivelul superior.                              Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - afisaj interior.                                                                    Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - afisaj interior.                                                                    Foto: Dr2005.

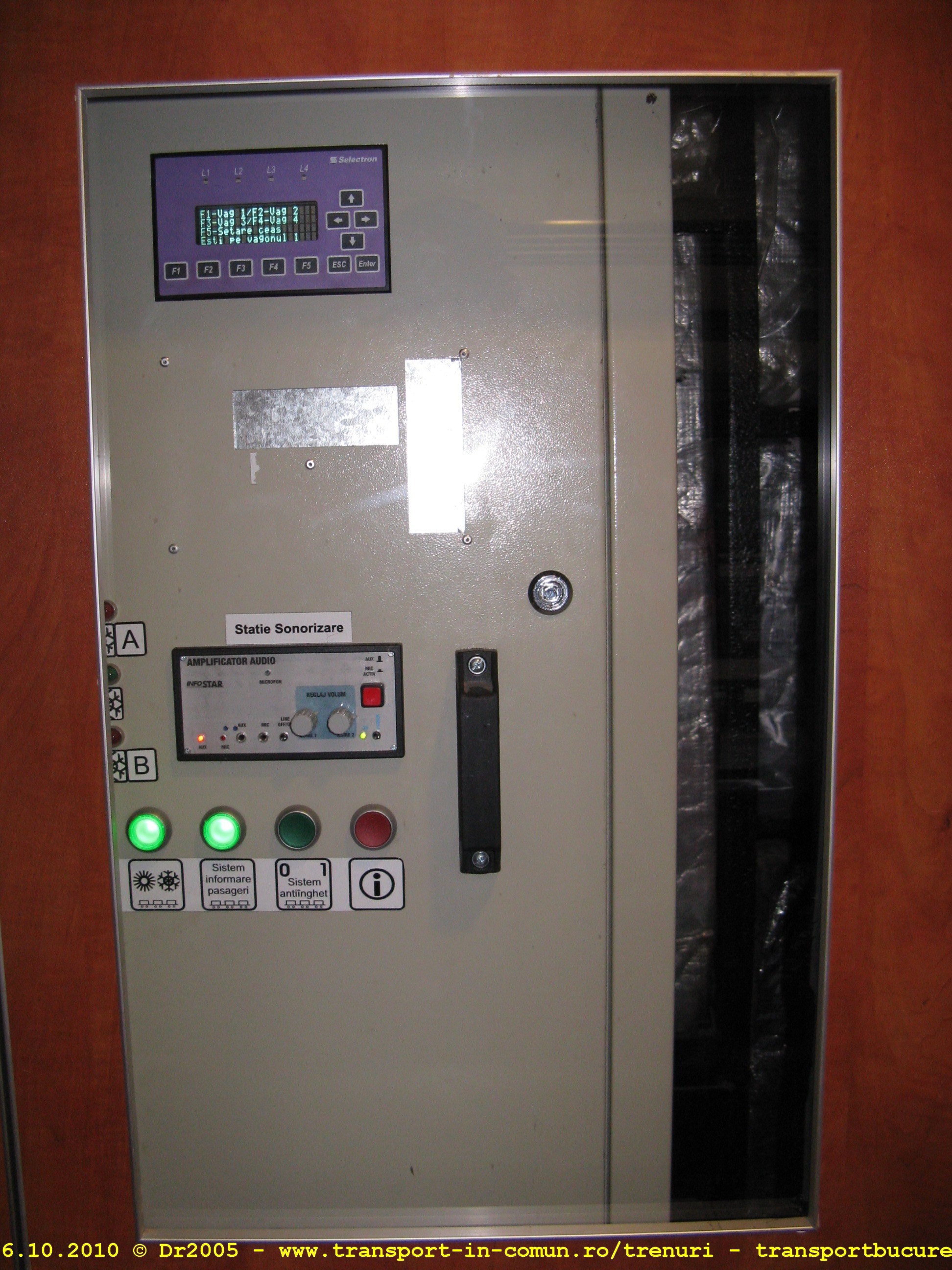

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - panoul de comandă.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a.                                                                                          Foto: Dr2005.

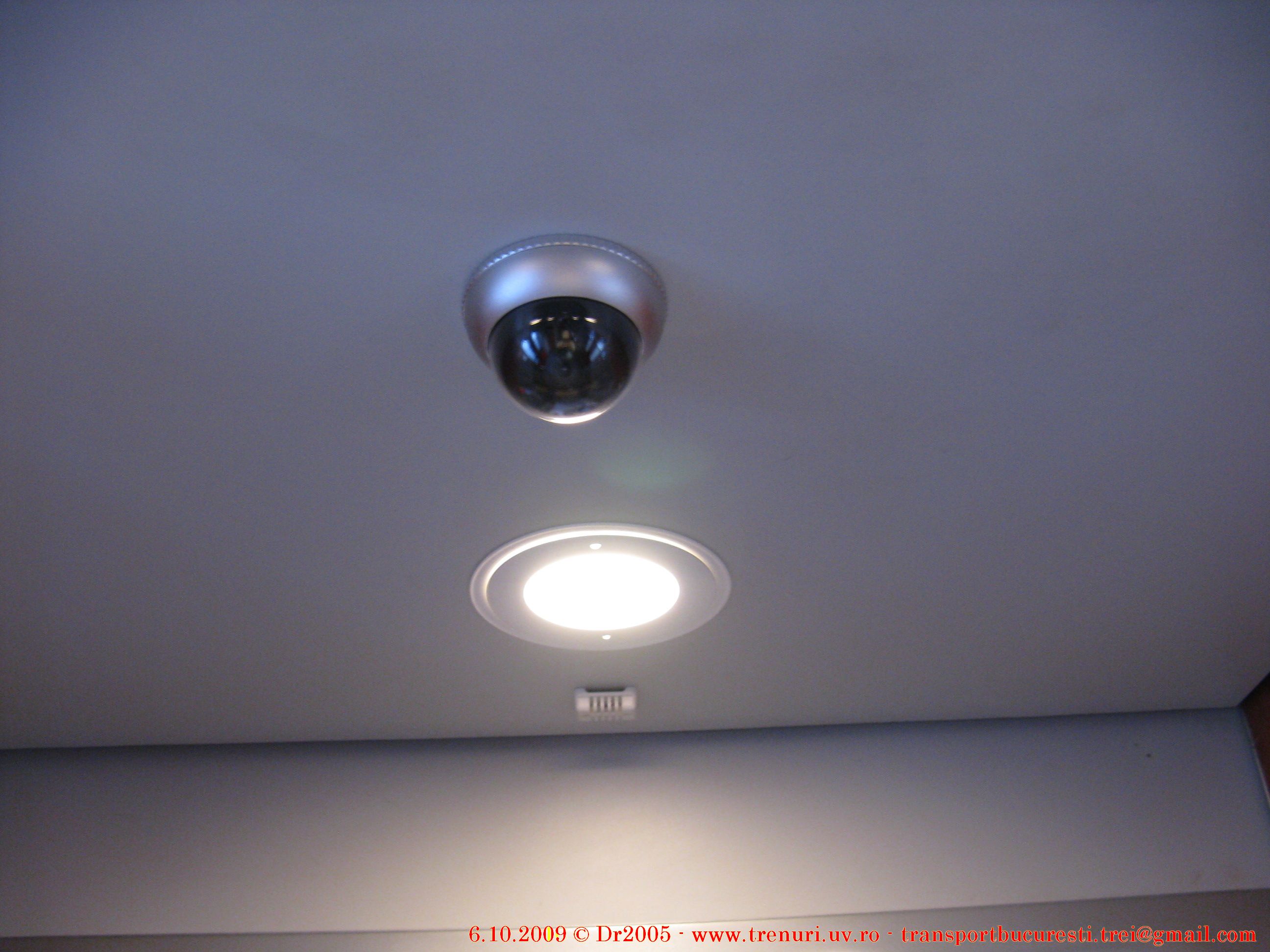

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - cameră video.                                                                   Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 005-1 TE 002a - numărul vagonului, afisat în interior.                                   Foto: Dr2005.

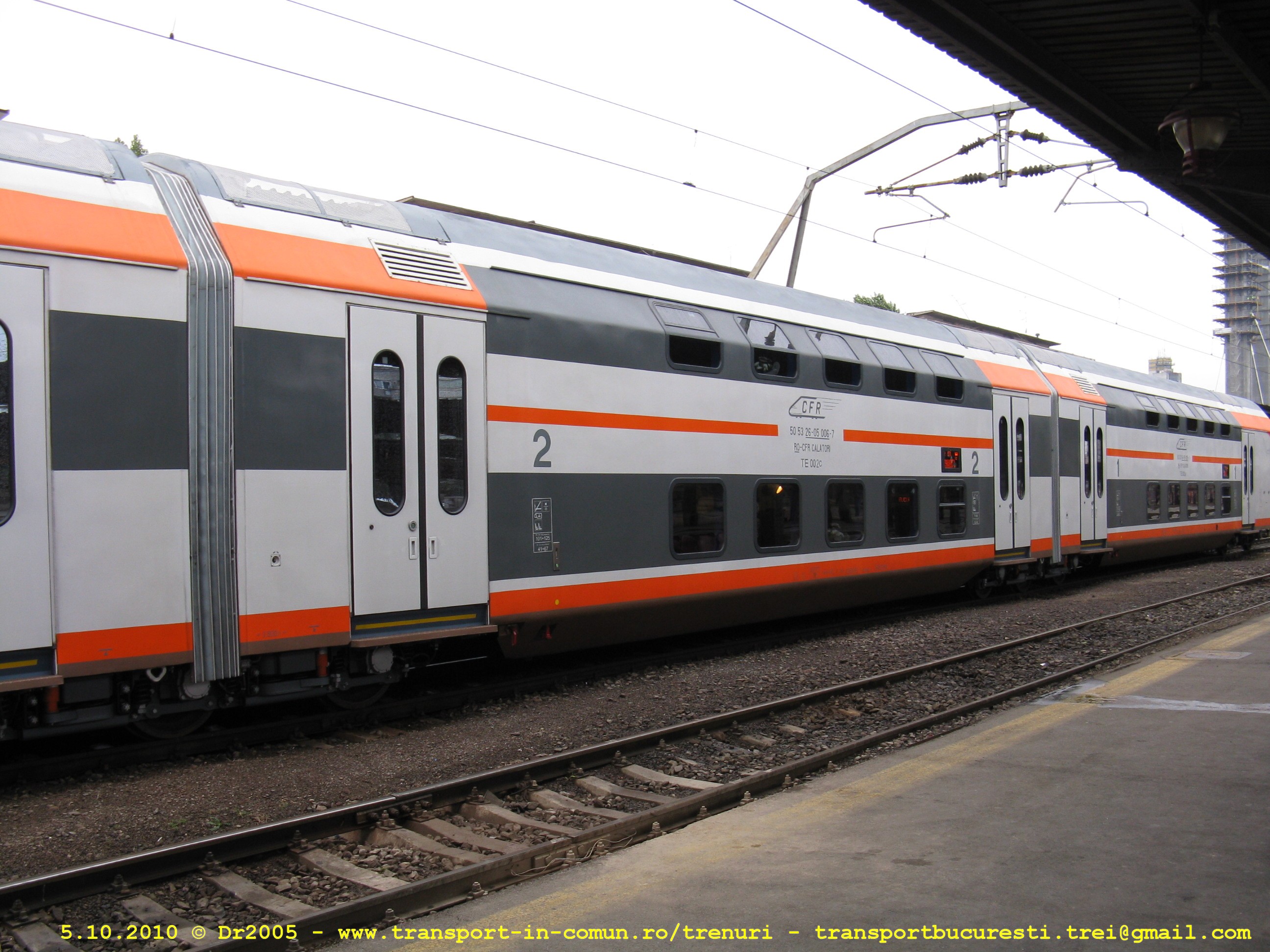

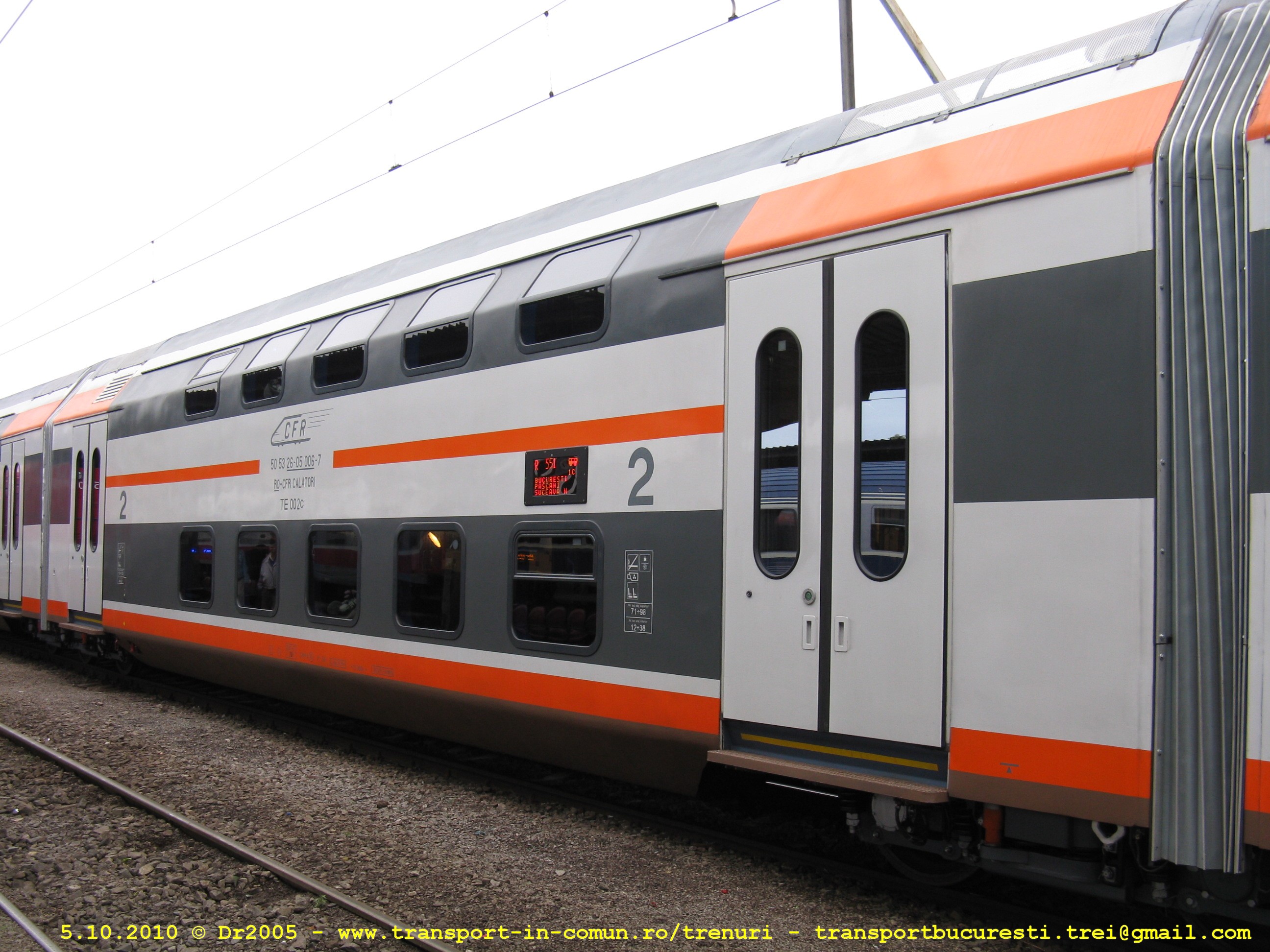

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c expus la Zilele Fervoiare 2009.                                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c expus la Zilele Fervoiare 2010.                                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c expus la Zilele Fervoiare 2010.                                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c expus la Zilele Fervoiare 2010.                                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c - inscriptii.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c - numărul.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 5 53 26-05 006-7 TE 002c - burduf de intercomunicatie.                                                 Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c - scară de acces la nivelul superior.                                      Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c - interiorul salonului de la nivelul inferior.                              Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c - interiorul salonului de la nivelul inferior.                              Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c.                                                                                          Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c - interiorul salonului de la nivelul superior.                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c - scaune de la nivelul superior.                                             Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 006-7 TE 002c - priză de 230 V 50 Hz c.a..                                               Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 007-5 TE 002d expus la Zilele Fervoiare 2010.                                      Foto: Alex Chirilă.

Faceti click pentru a mari poza 50 53 26-05 007-5 TE 002d expus la Zilele Fervoiare 2010.                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 007-5 TE 002d - numărul.                                                                           Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 007-5 TE 002d - plăcuta unitătii care a efectuat modernizarea.               Foto: Alex Chirilă.

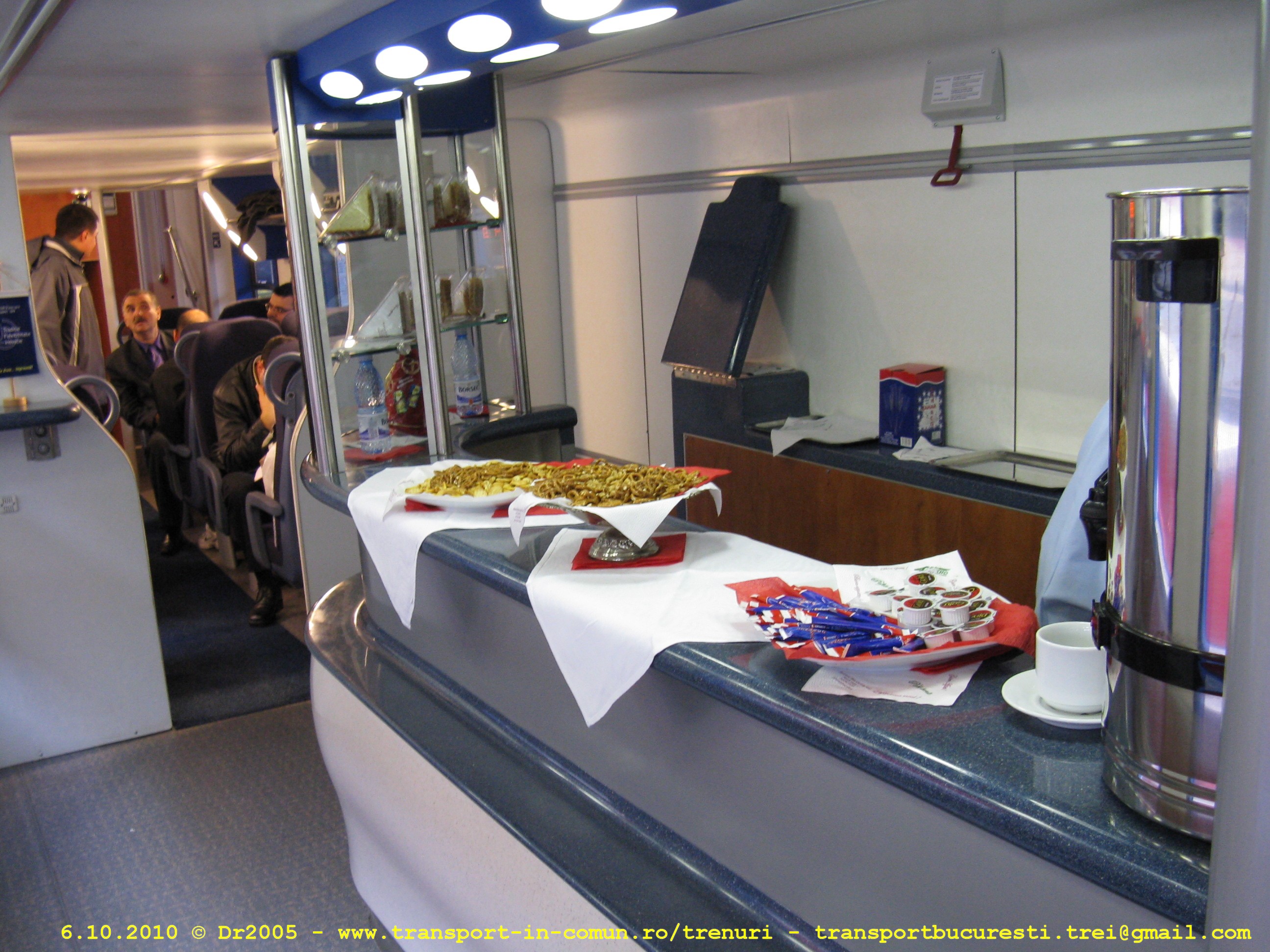

Faceti click pentru a mari poza 50 53 26-05 007-5 TE 002d - barul aflat la nivelul inferior.                                               Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 007-5 TE 002d - interiorul salonului de la nivelul superior.                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 007-5 TE 002d - interiorul salonului de la nivelul superior.                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 007-5 TE 002d.                                                                                          Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 007-5 TE 002d - scaun din salonul de la nivelul superior.                                               Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 007-5 TE 002d - scaun din salonul de la nivelul superior.                                               Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 007-5 TE 002d.                                                                                          Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b expus la Zilele Fervoiare 2010.                                      Foto: Alex Chirilă.

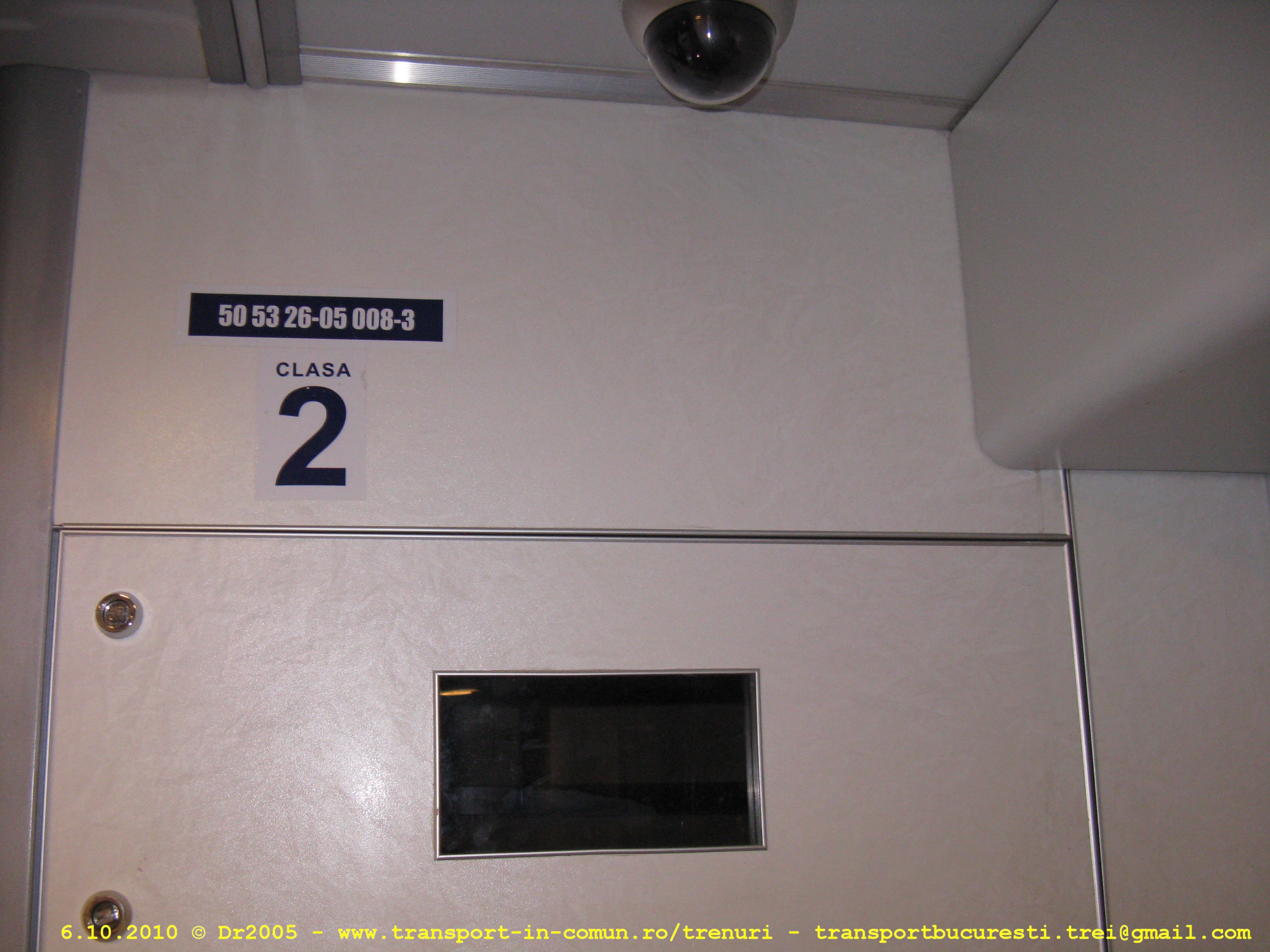

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - numărul.                                                                           Foto: Dr2005.

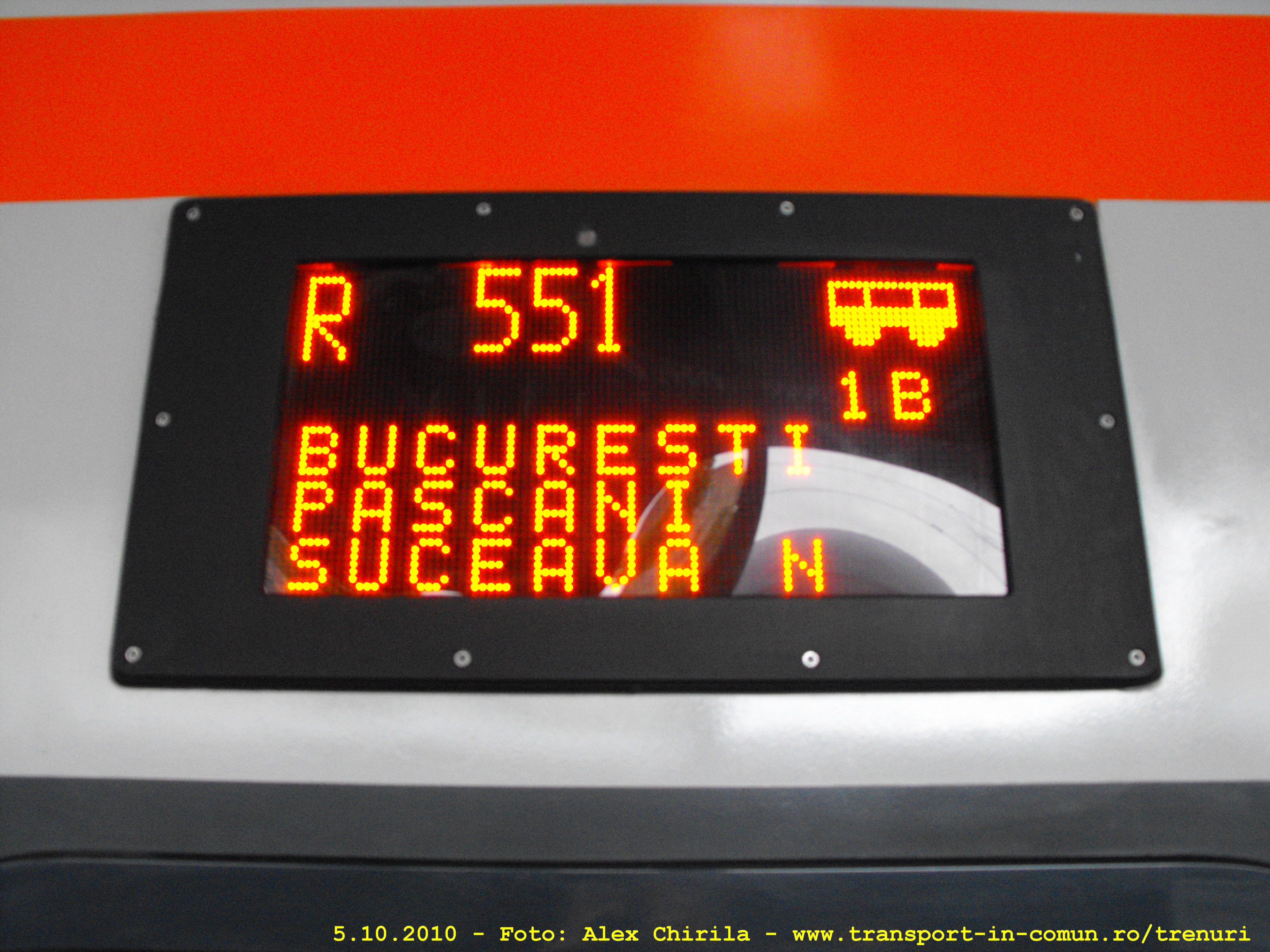

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - afisaj exterior.                                                             Foto: Alex Chirilă.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - instalatie pentru accesul persoanelor cu handicap locomotor.               Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - instalatie pentru accesul persoanelor cu handicap locomotor.               Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - instalatie pentru accesul persoanelor cu handicap locomotor.               Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - instalatie pt. accesul persoanelor cu handicap locomotor.   Foto: Dr2005.

Faceti click pentru a mari poza 50 53 16-05 008-3 TE 002b - panoul de comandă.                                                         Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - interiorul salonului de la nivelul inferior.                              Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - interiorul salonului de la nivelul inferior.                              Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - scaune din salonul de la nivelul inferior.                              Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - interiorul salonului de la nivelul superior.                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - interiorul salonului de la nivelul superior.                            Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b - toaletă.                                                                             Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b.                                                                                          Foto: Dr2005.

Faceti click pentru a mari poza 50 53 26-05 008-3 TE 002b.                                                                                          Foto: Dr2005.
