Ultima actualizare: 25.11.2012, 18:45.

(67 poze)



    Vagoanele seriile 10-90 şo 10-91 sunt vagoane de clasa I, produse de Astra Arad începând cu anul 2006, destinate traficului de mediu şi lung parcurs. Sunt utilizate la trenuri InterRegio (IR) şi InterCity (IC), precum şi în trafic internaţional.

    În cazul fotografiilor realizate înainte de 11.12.2011 se precizează rangurile de tren existente la acea dată, respectiv P (Personal), A (Accelerat), R (Rapid) şi IC (InterCity).

	Seria 10-90.0	Seria 10-90.1	Seria 10-91
Ani fabricaţie:	2006 - 2008	2009 - 2010	2006 - 2007
Regimul:	61 (trafic internaţional)
Lungimea peste tampoane:	26.400 mm
Ampatamentul:	19.000 mm
Lăţimea:	2.825 mm
Înălţimea de la NSS:	4.050 mm
Înălţimea cutiei:	1.255 mm
Tara vagonului:	46 tone
Viteza maximă de circulaţie:	200 km/h

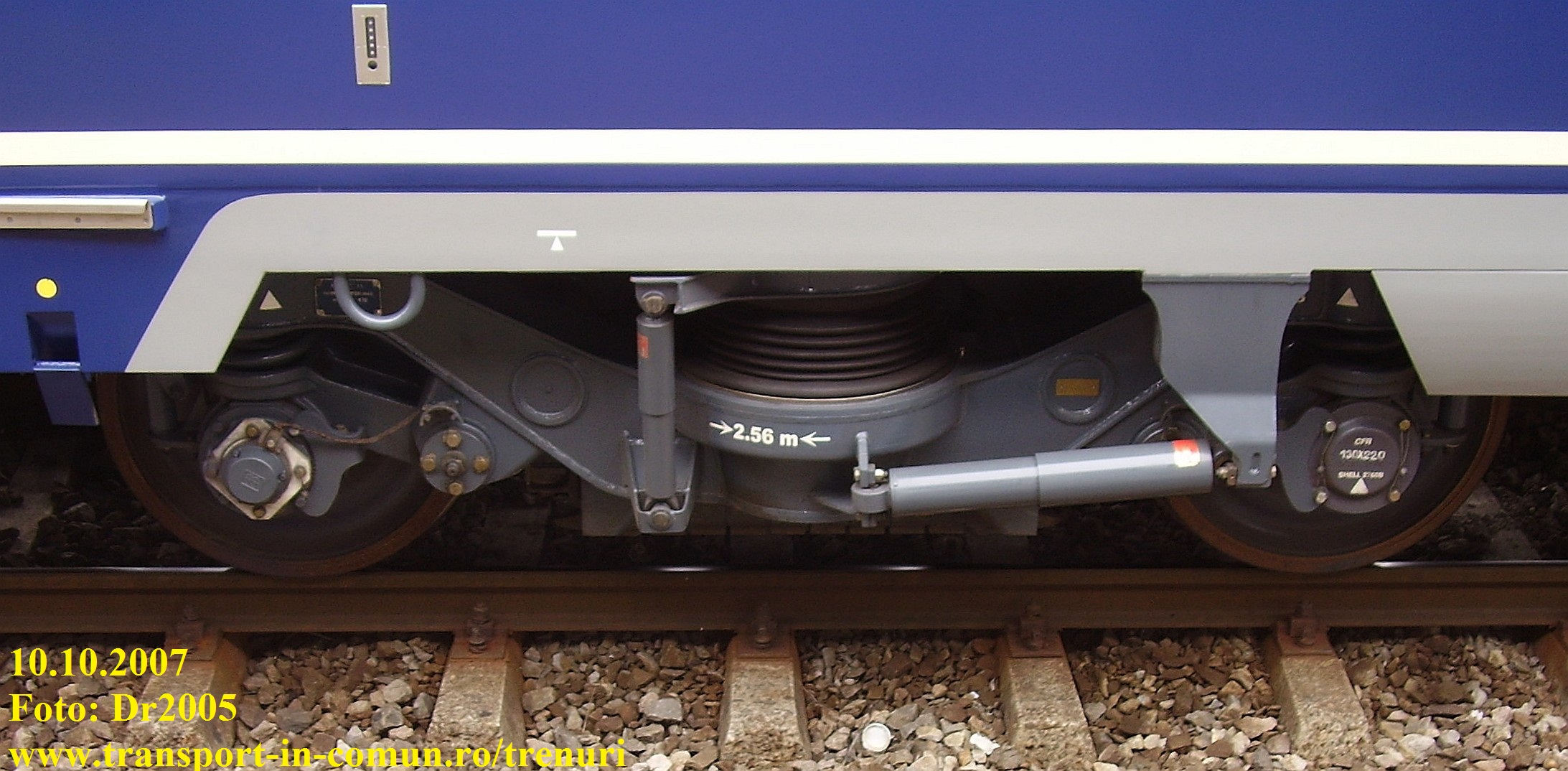

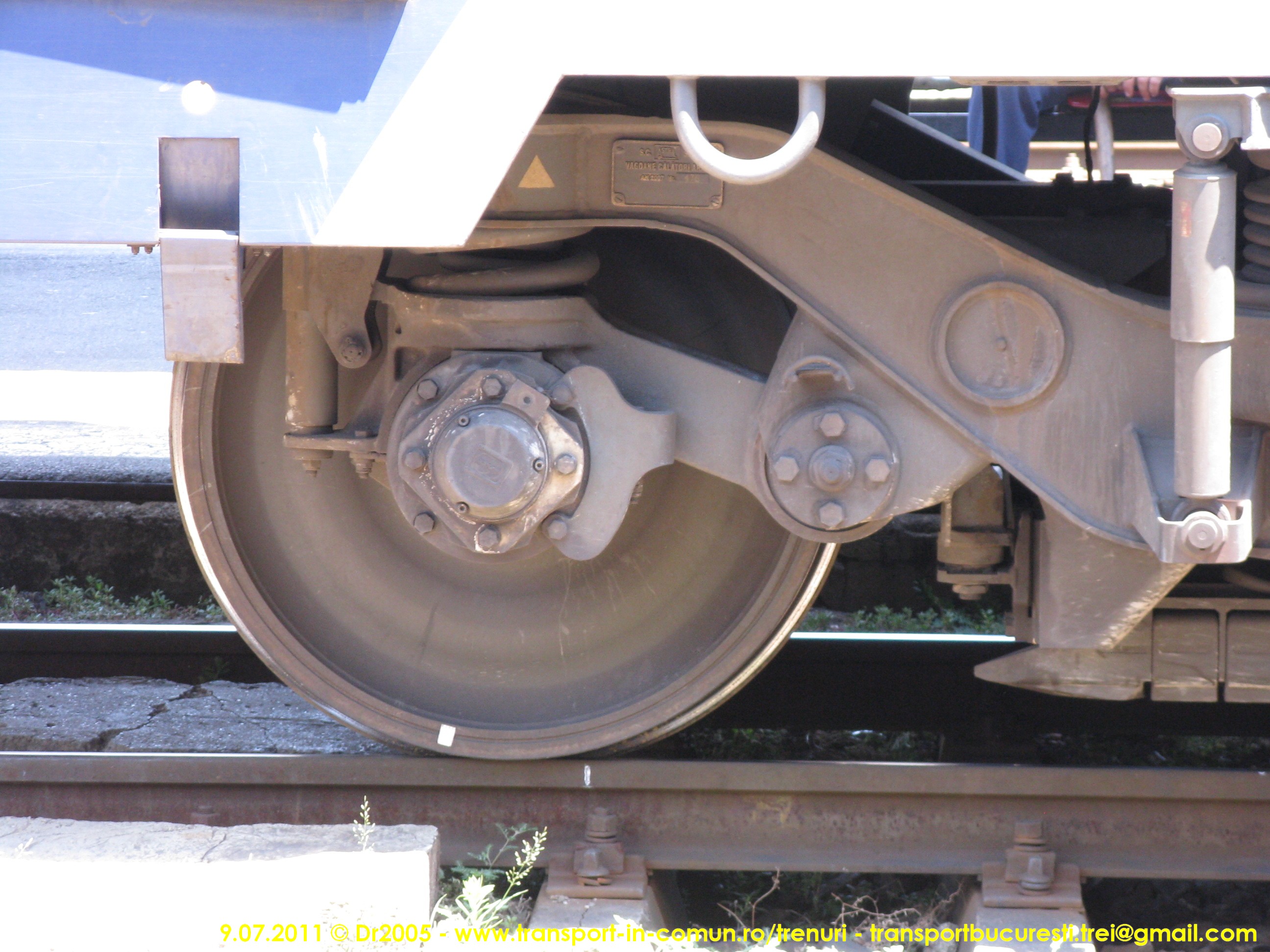

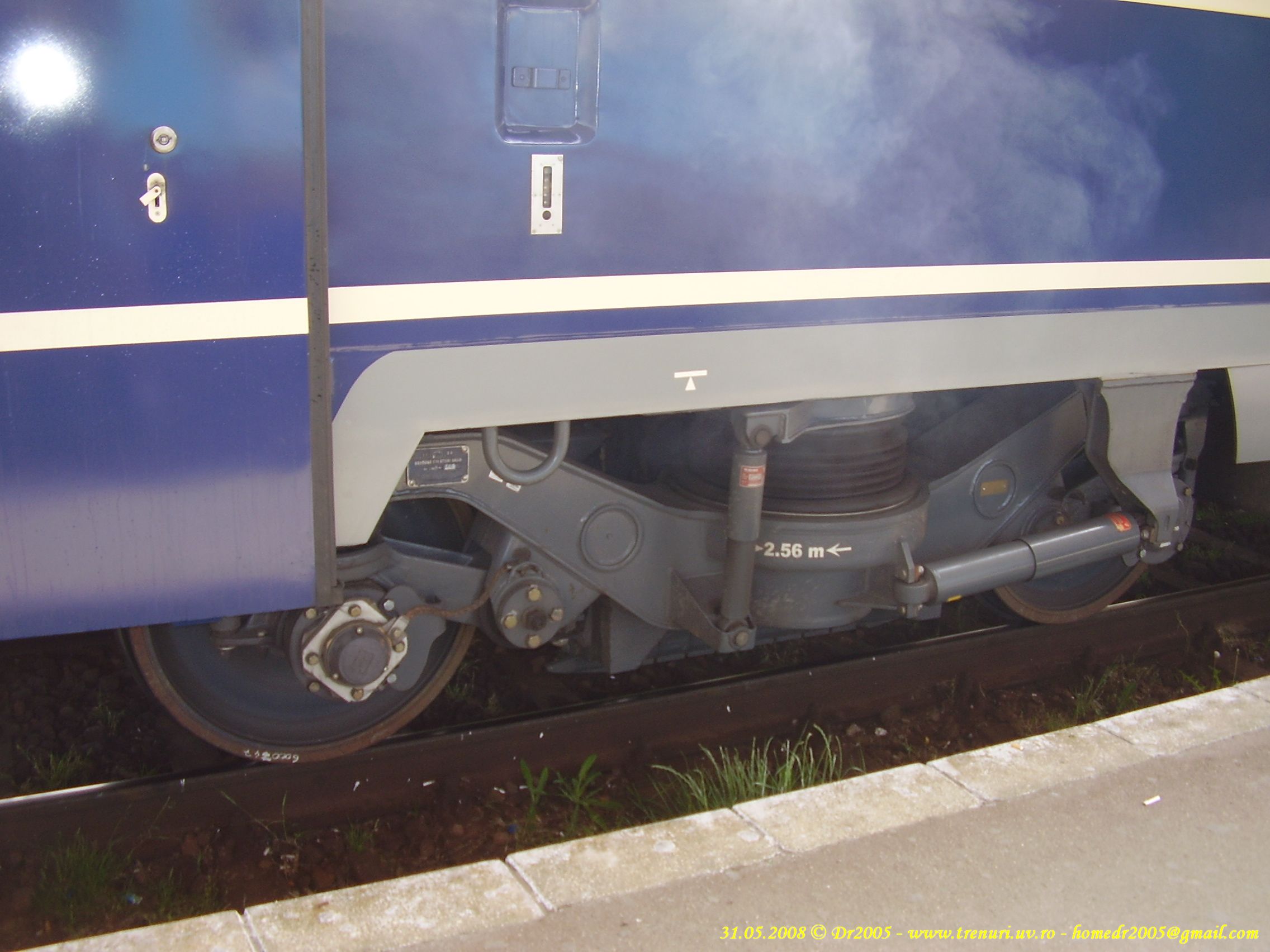

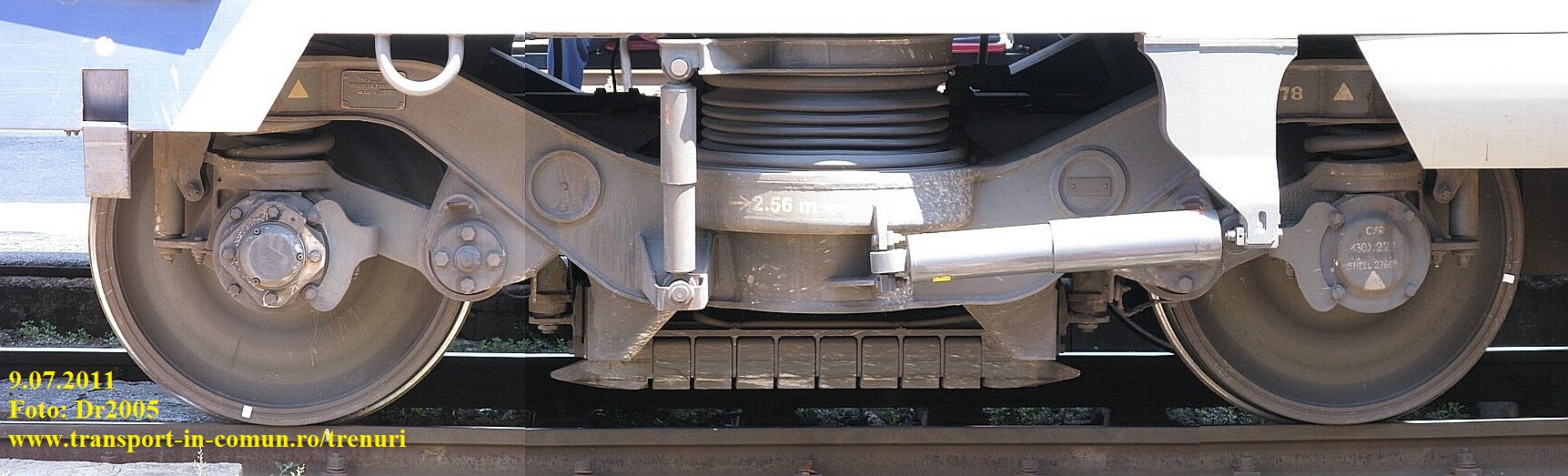

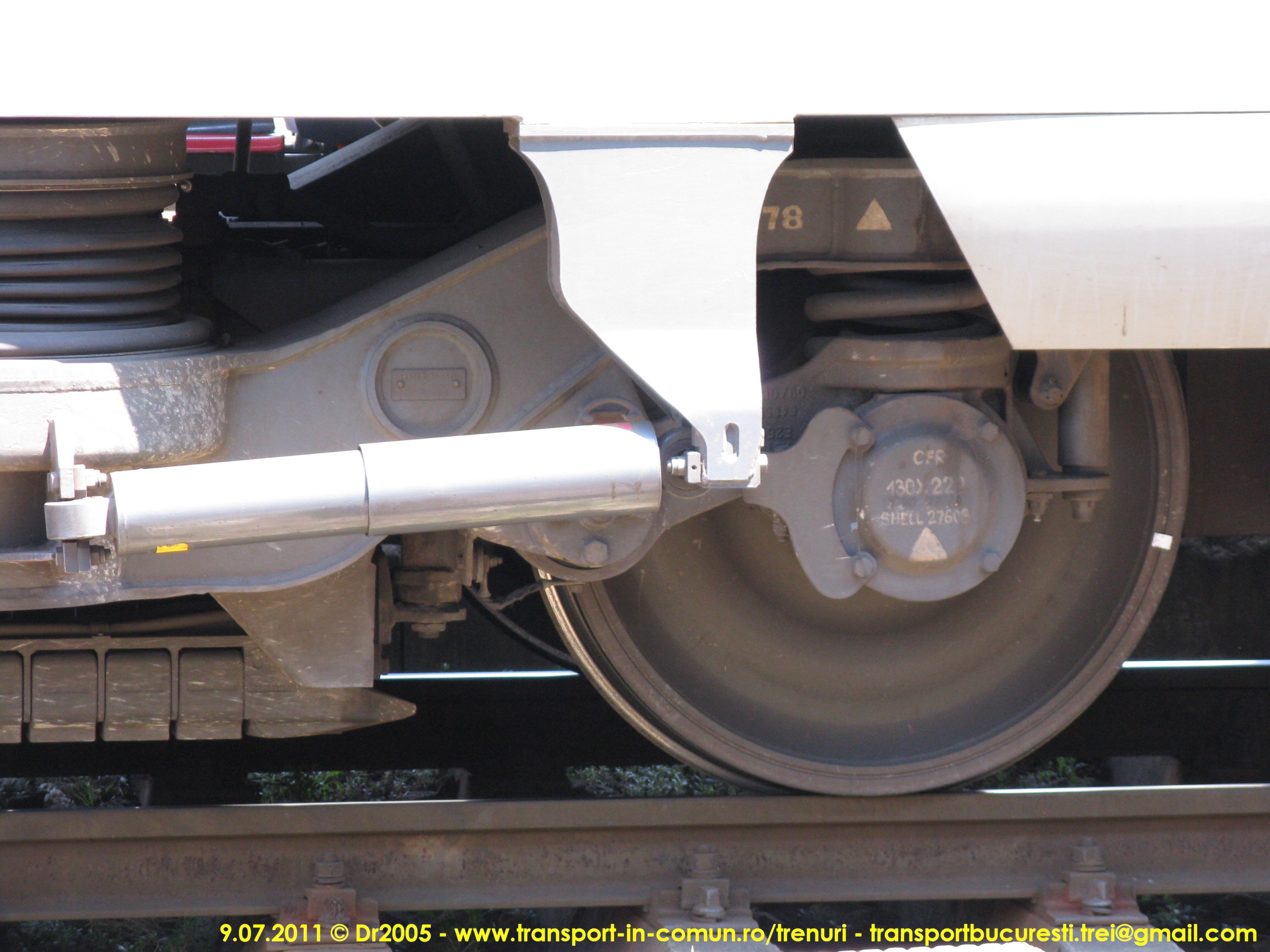

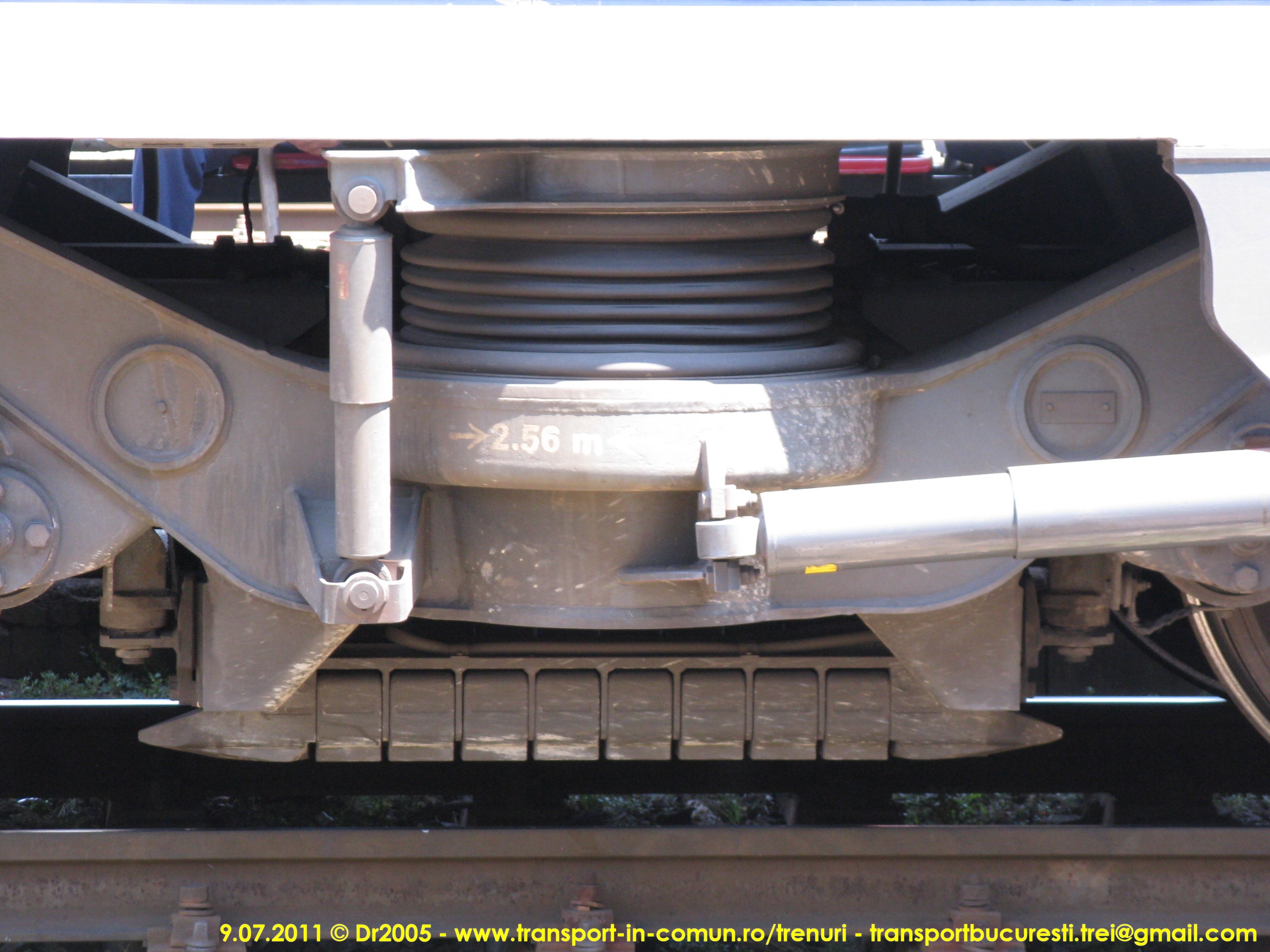

Boghiurile:	Y32 R, cu roţi monobloc si frână electromagnetică
Masa boghiului echipat:	6,55 tone

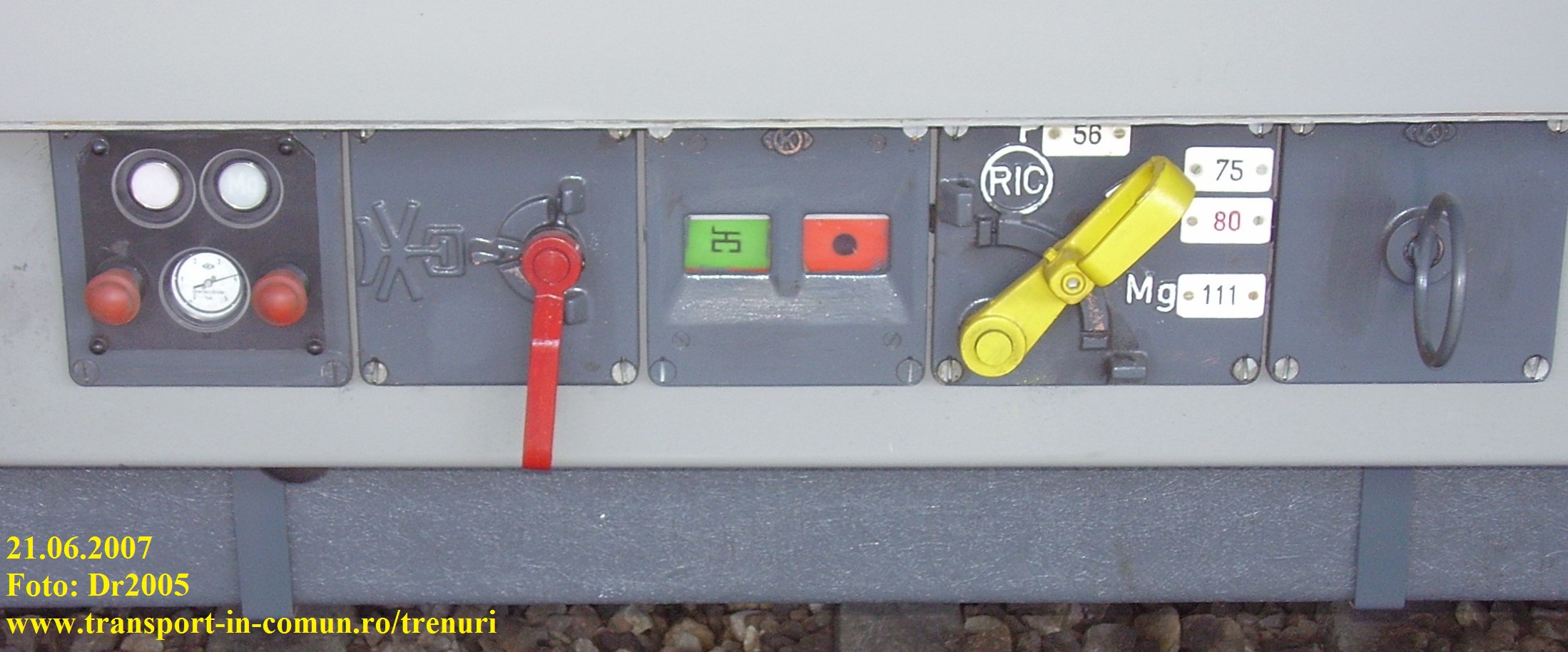

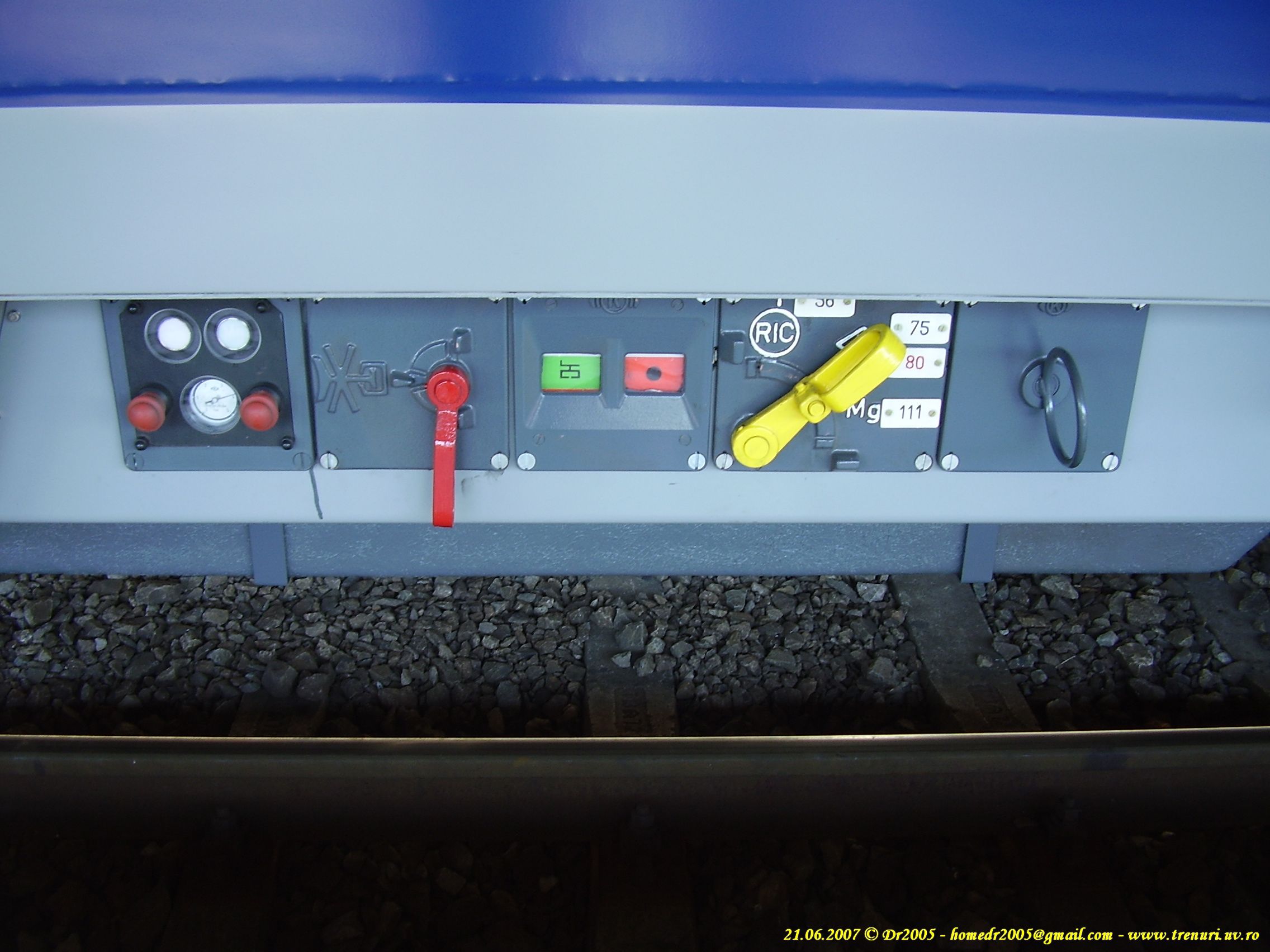

Frâna pneumatică:	tip KE - PR - Mg(D)
Diametrul cercului de rulare:	Nou: 920 mm; Uzat: 870 mm
Diametrul discurilor de frână:	610 mm

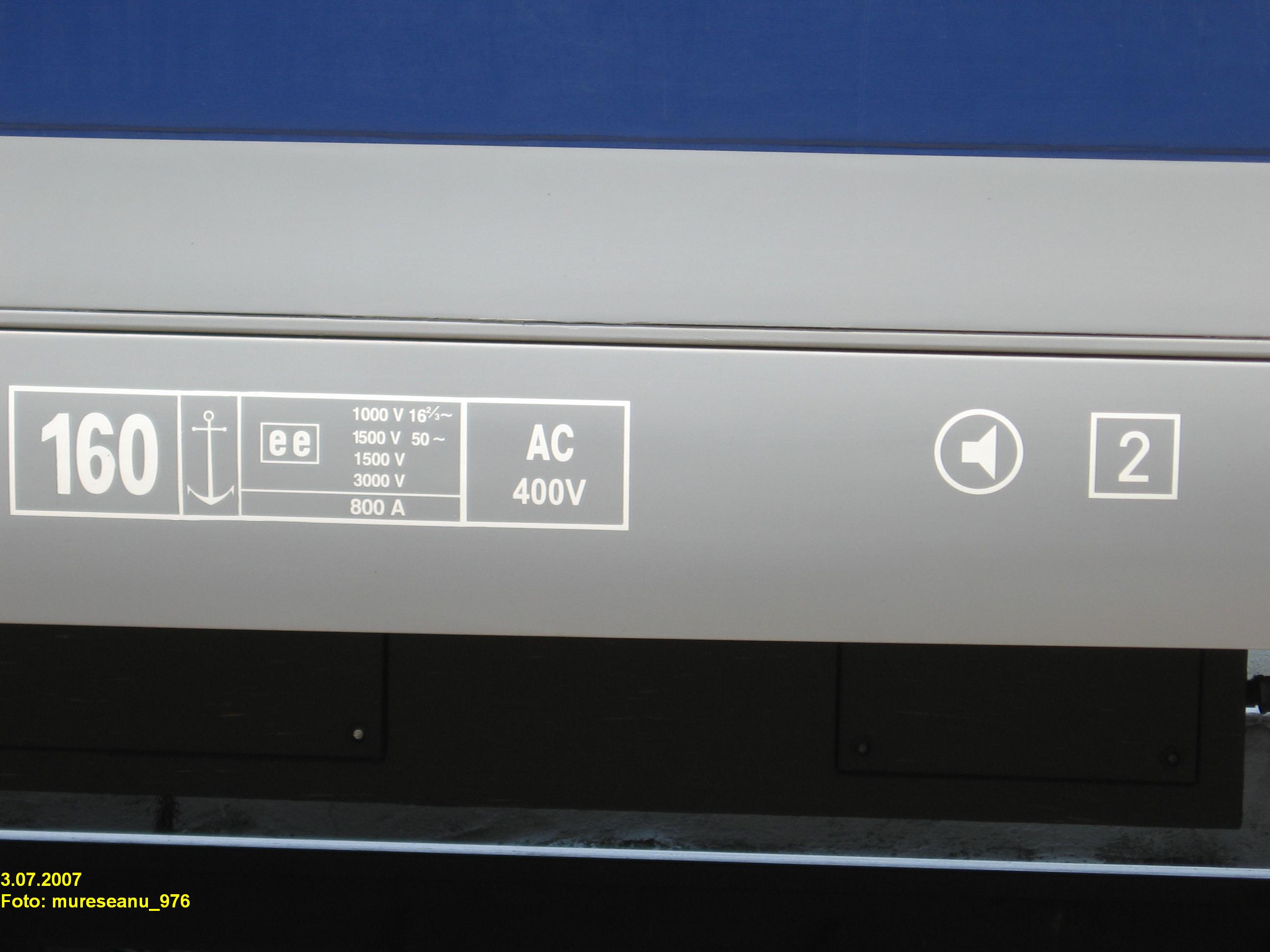

Tensiuni de alimentare:	1000 V, 16,5 Hz, 1500 V 50 Hz c.a., 1500 V c.c., 3000 V c.c.
Încălzire si ventilaţie:	instalaţie de climatizare
Număr de locuri:	58		52
Altele:	instalaţie de sonorizare, prize 220 V 50 Hz c.a., supraveghere video

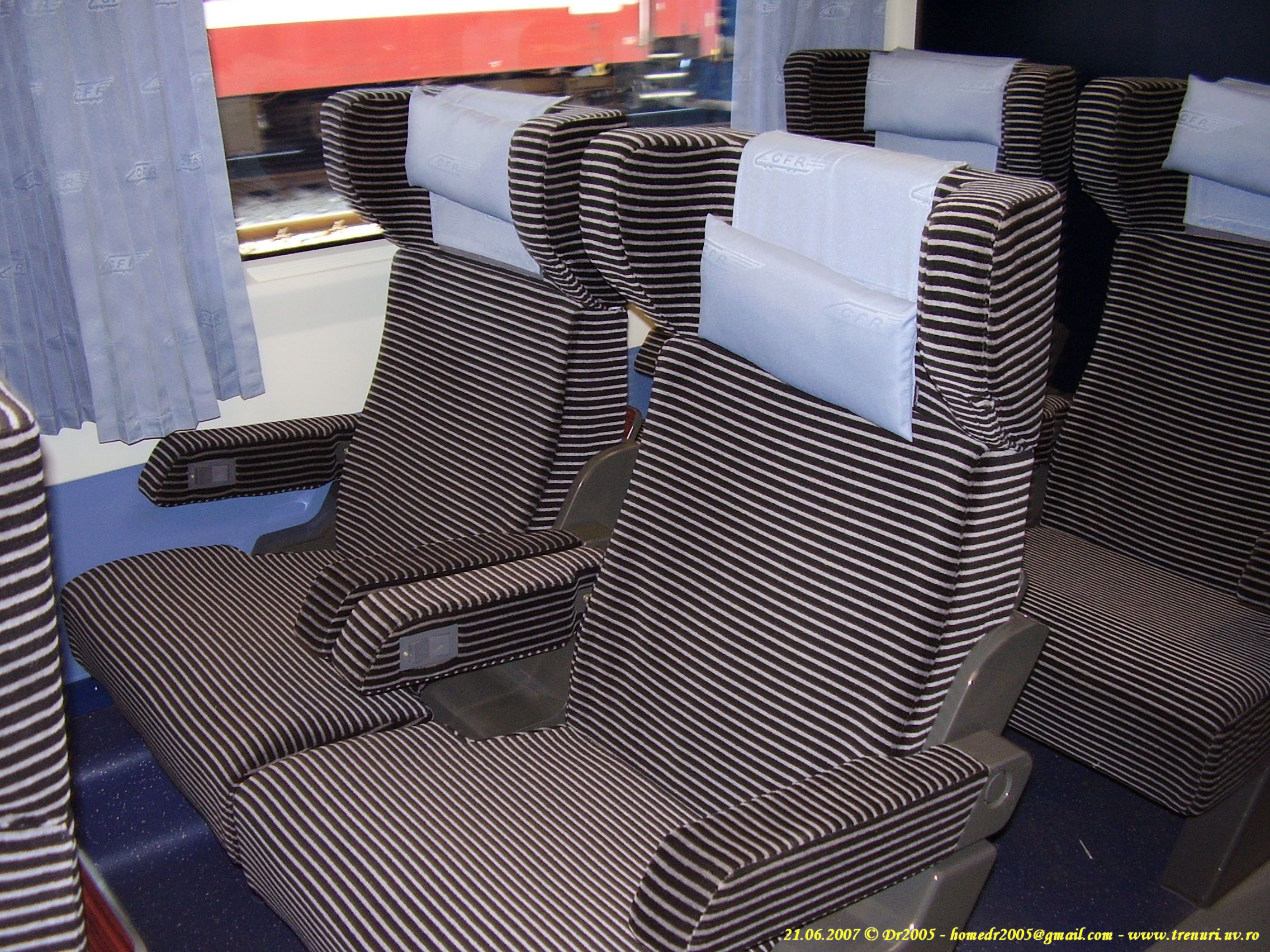

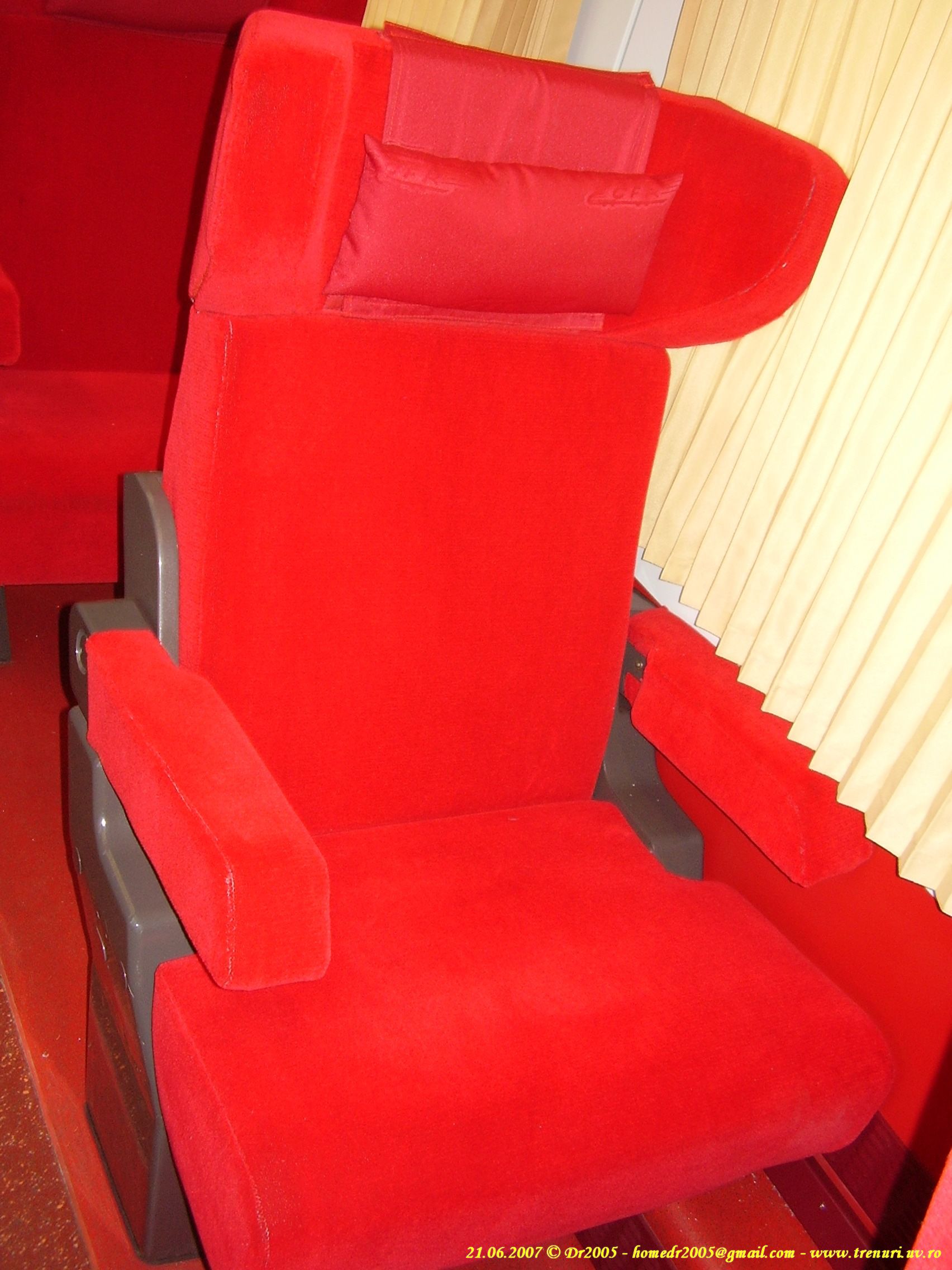

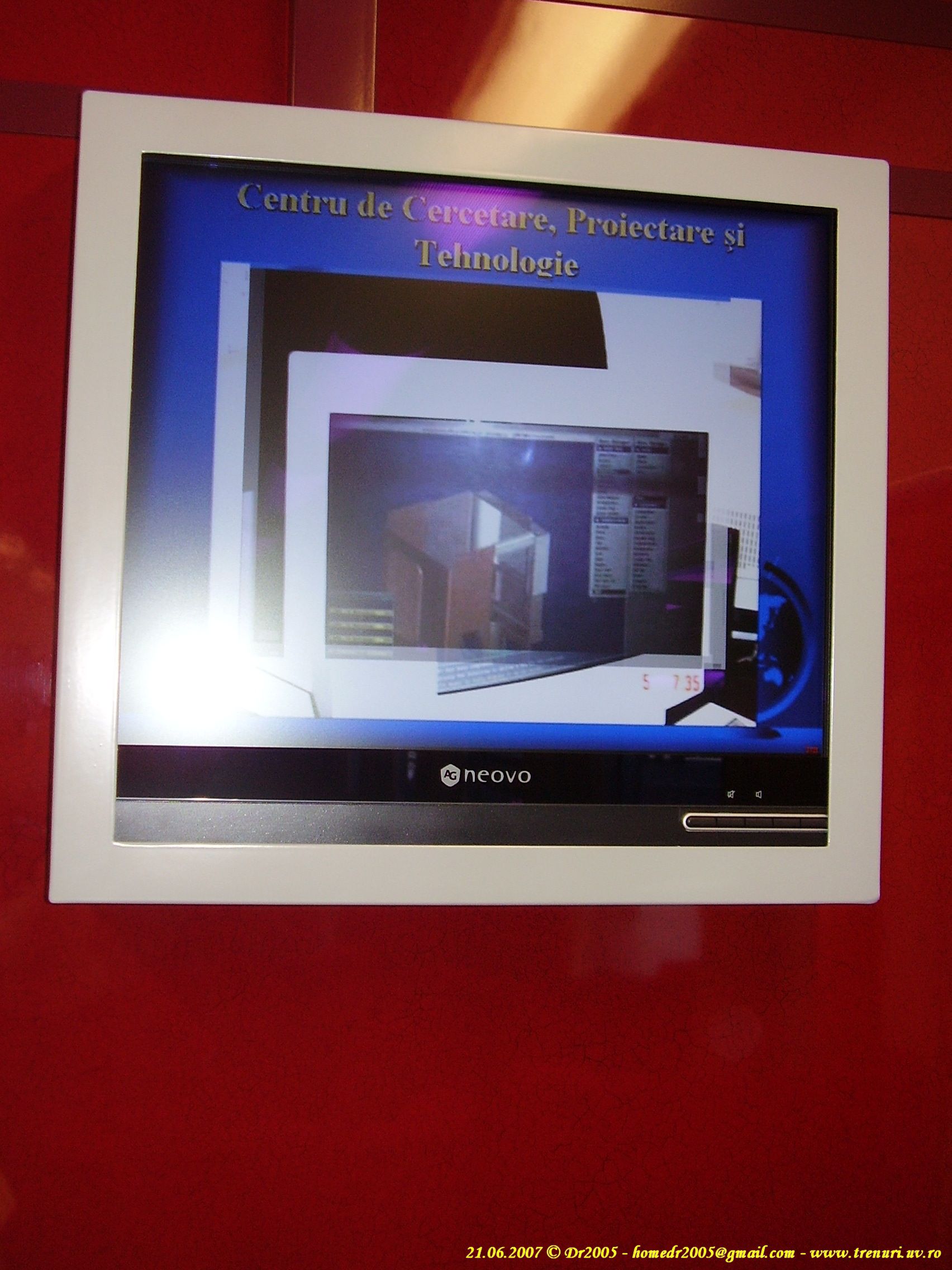

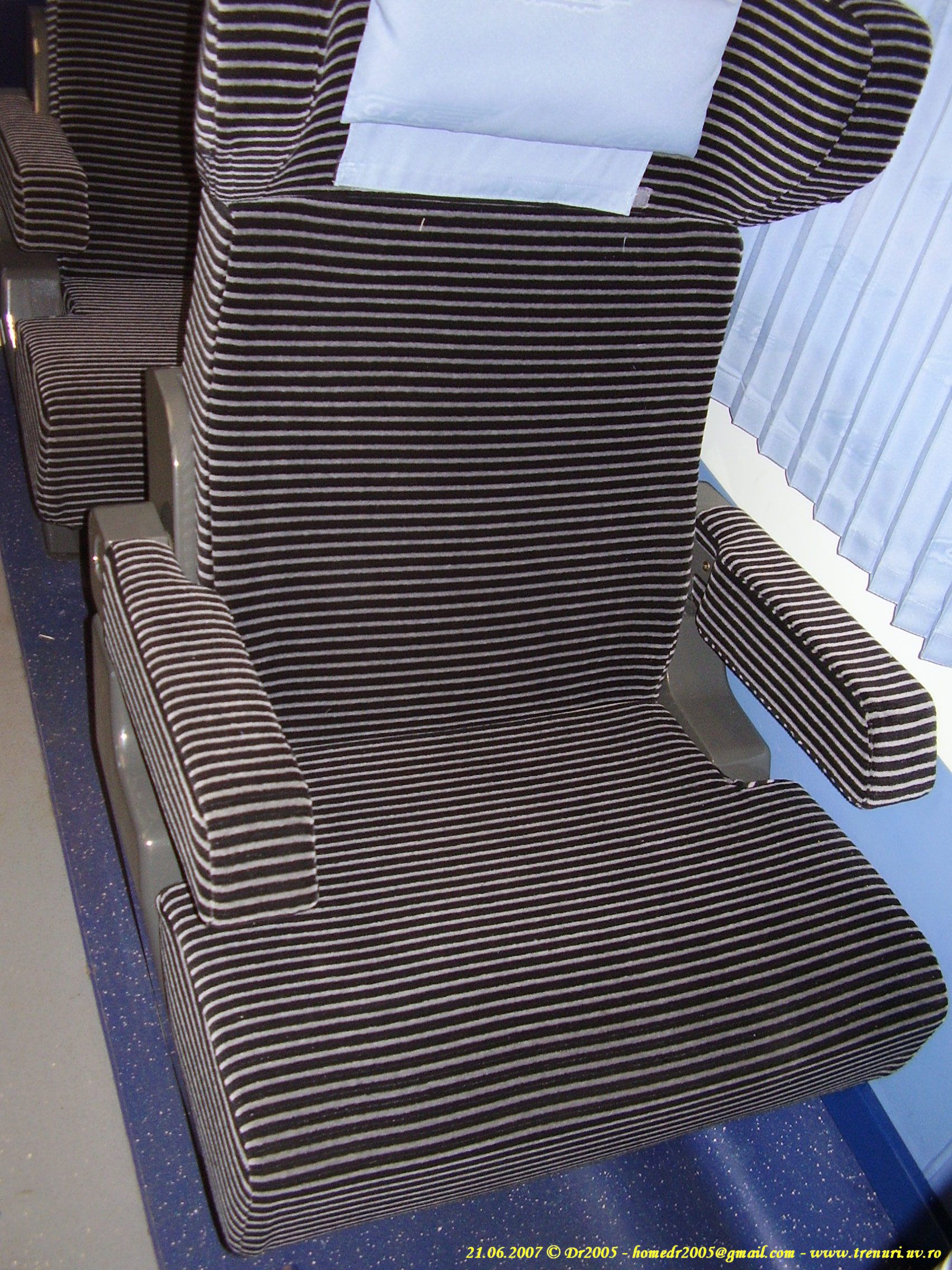

		scaune reglabile electric, sistem interior de informare a călătorilor, bar-bistro (la 10-91)

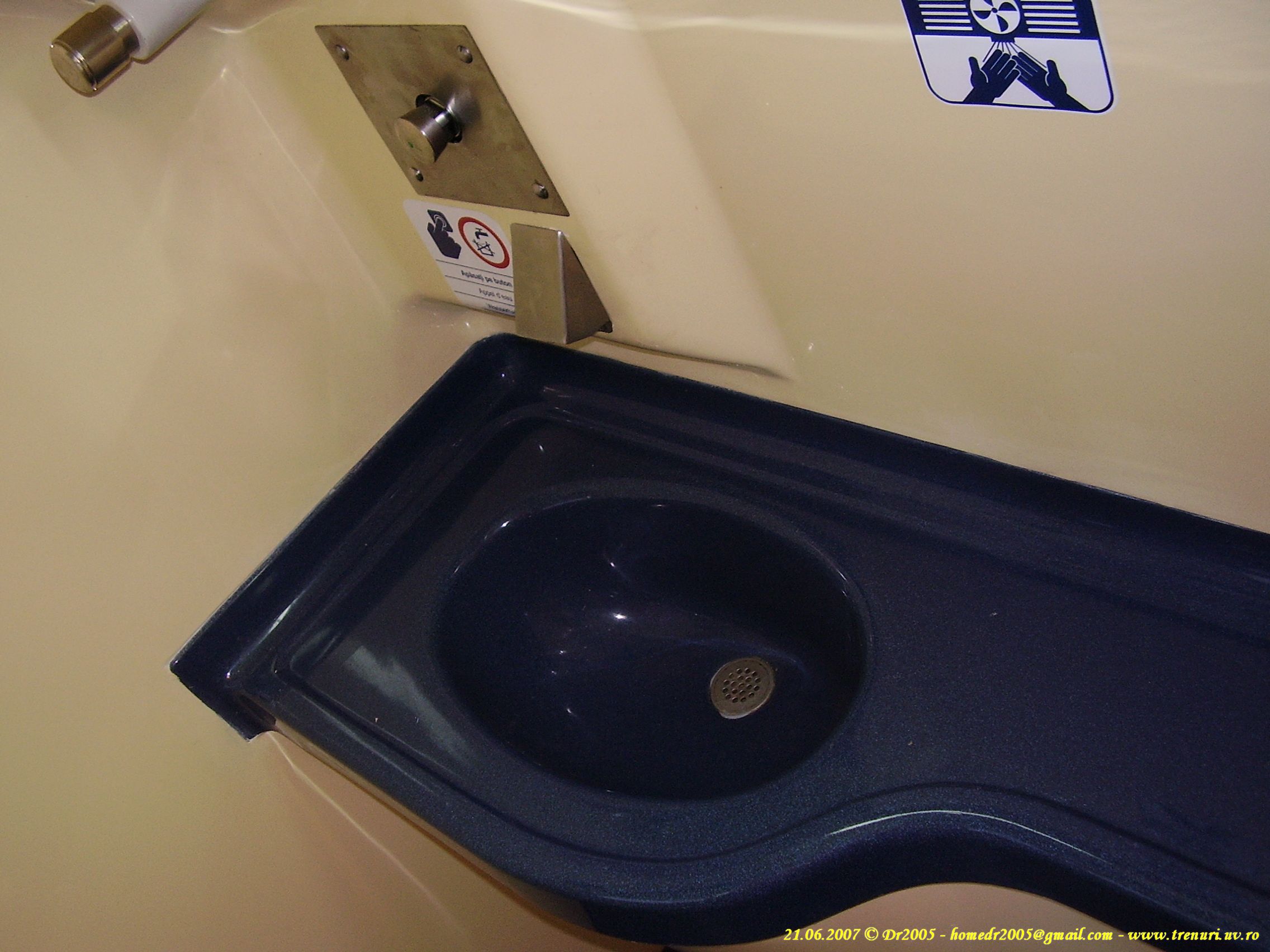

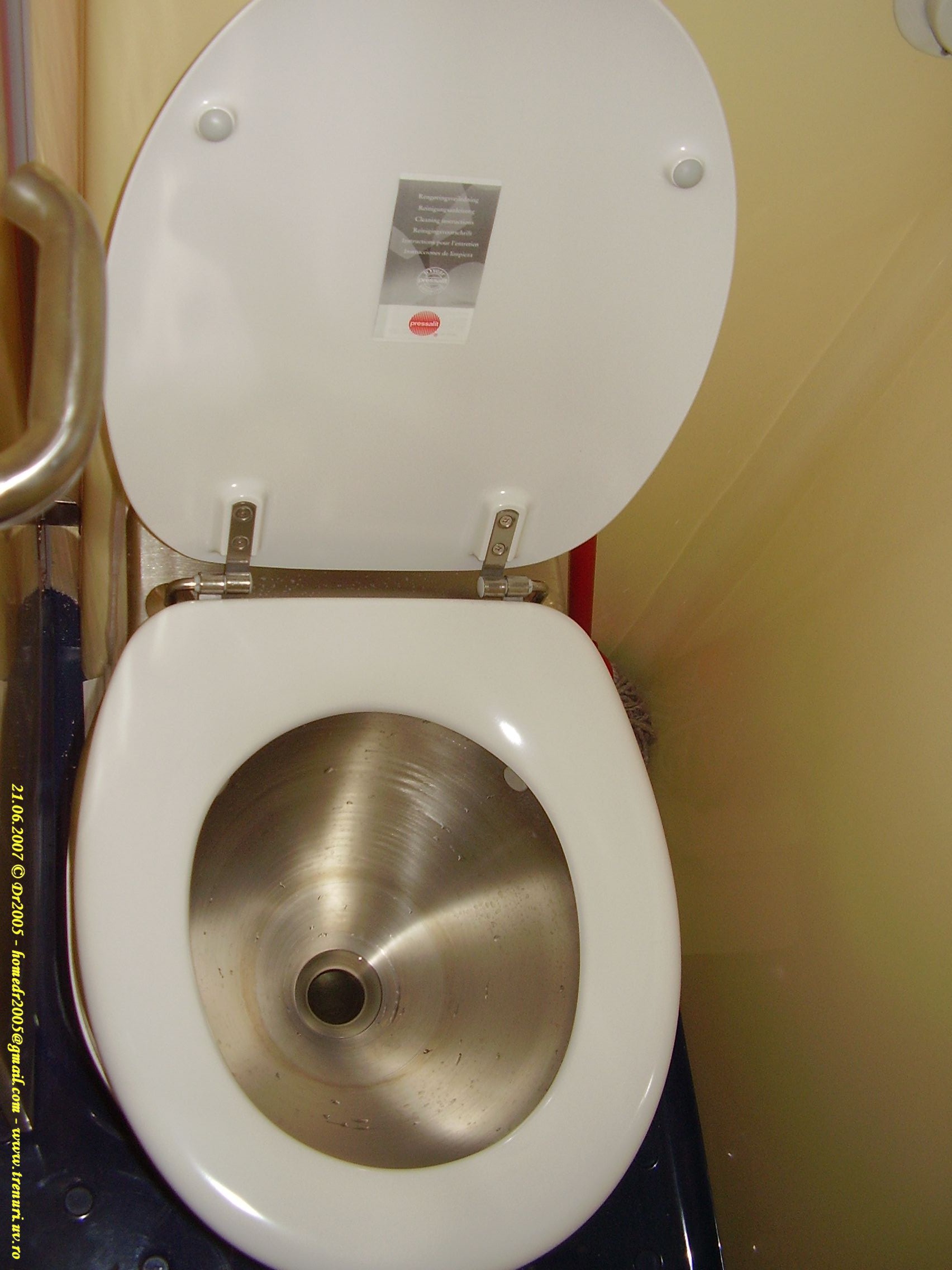

Cabine toaletă:	2, cu WC vacuumatic

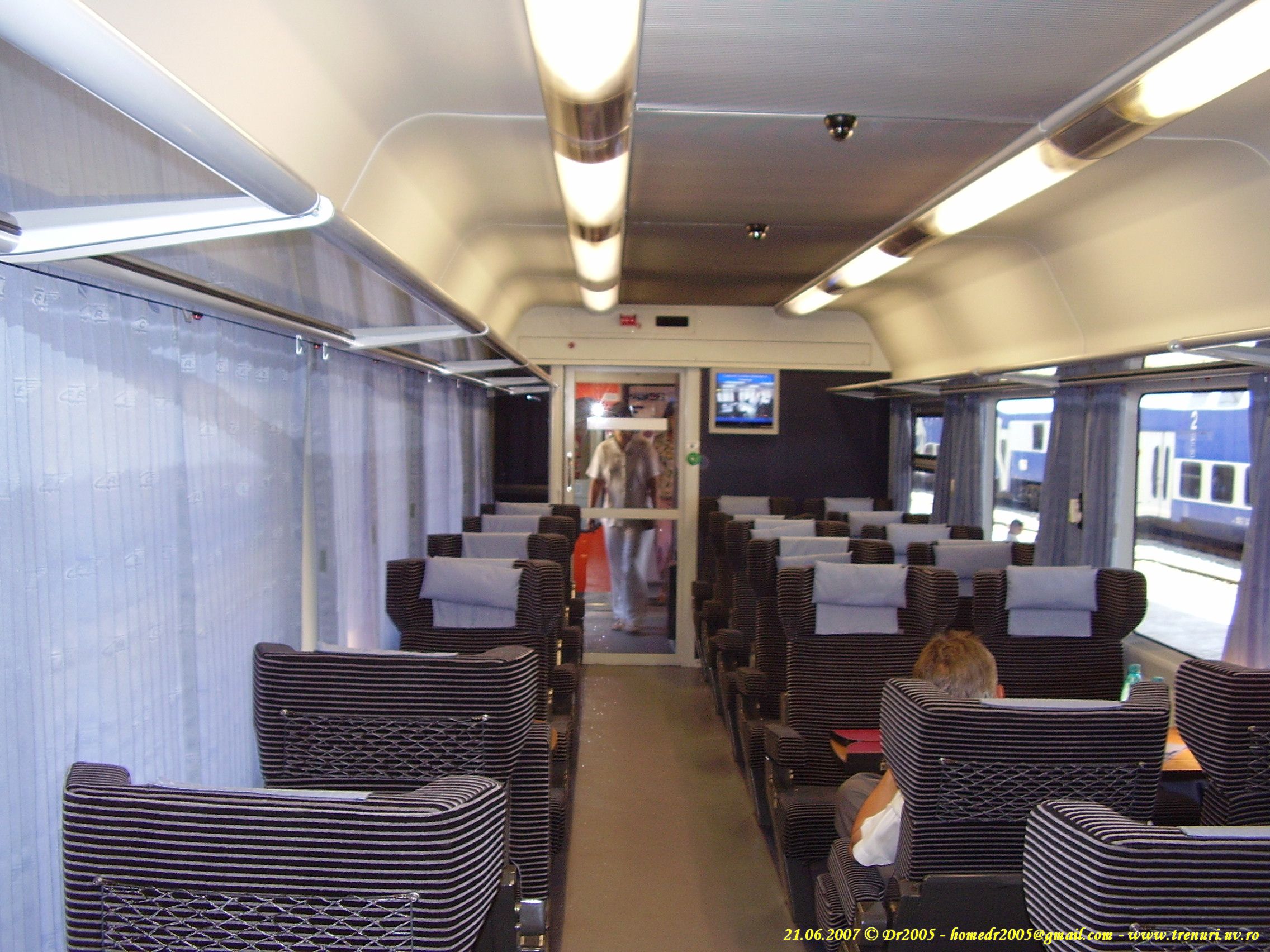

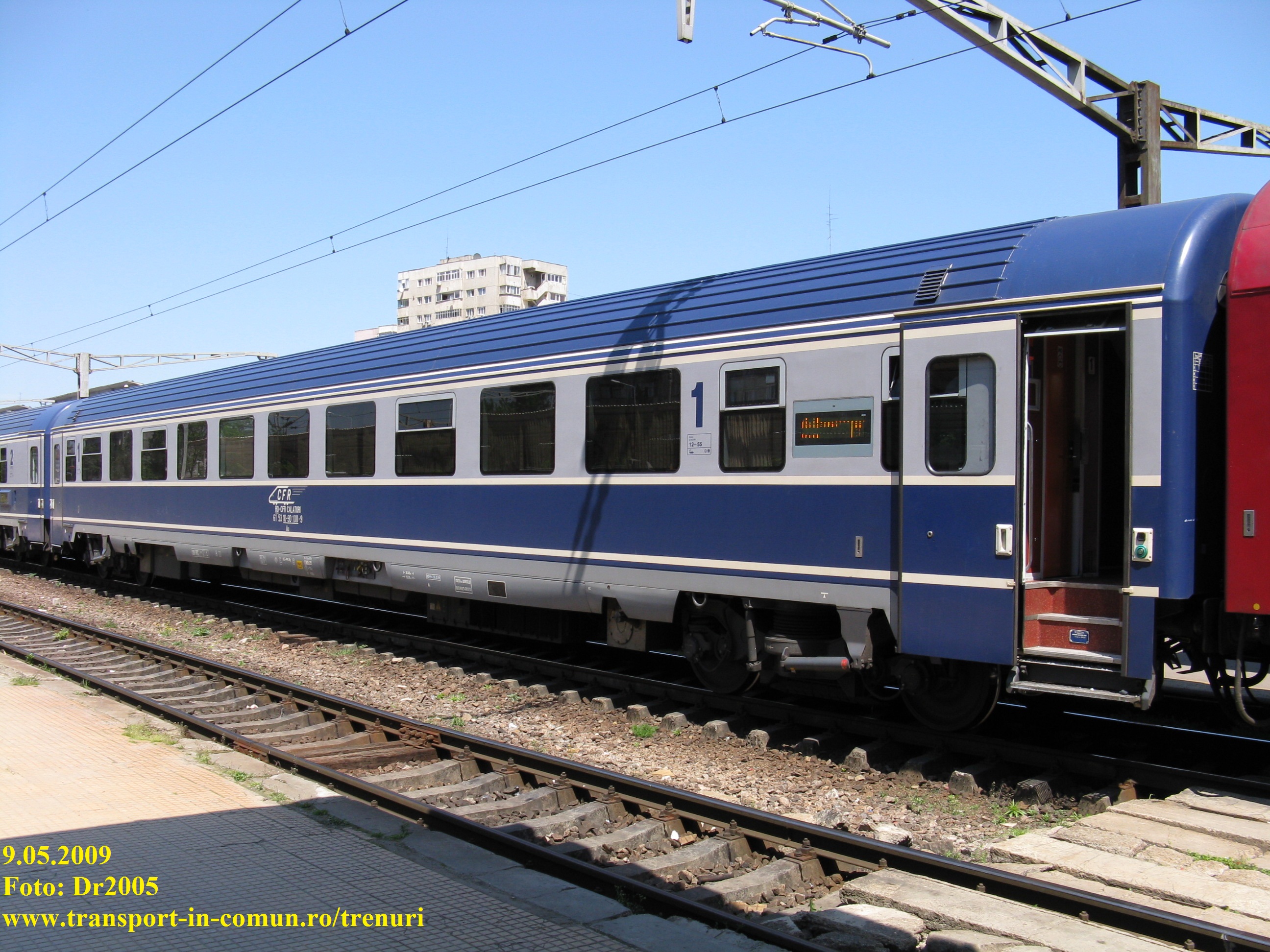

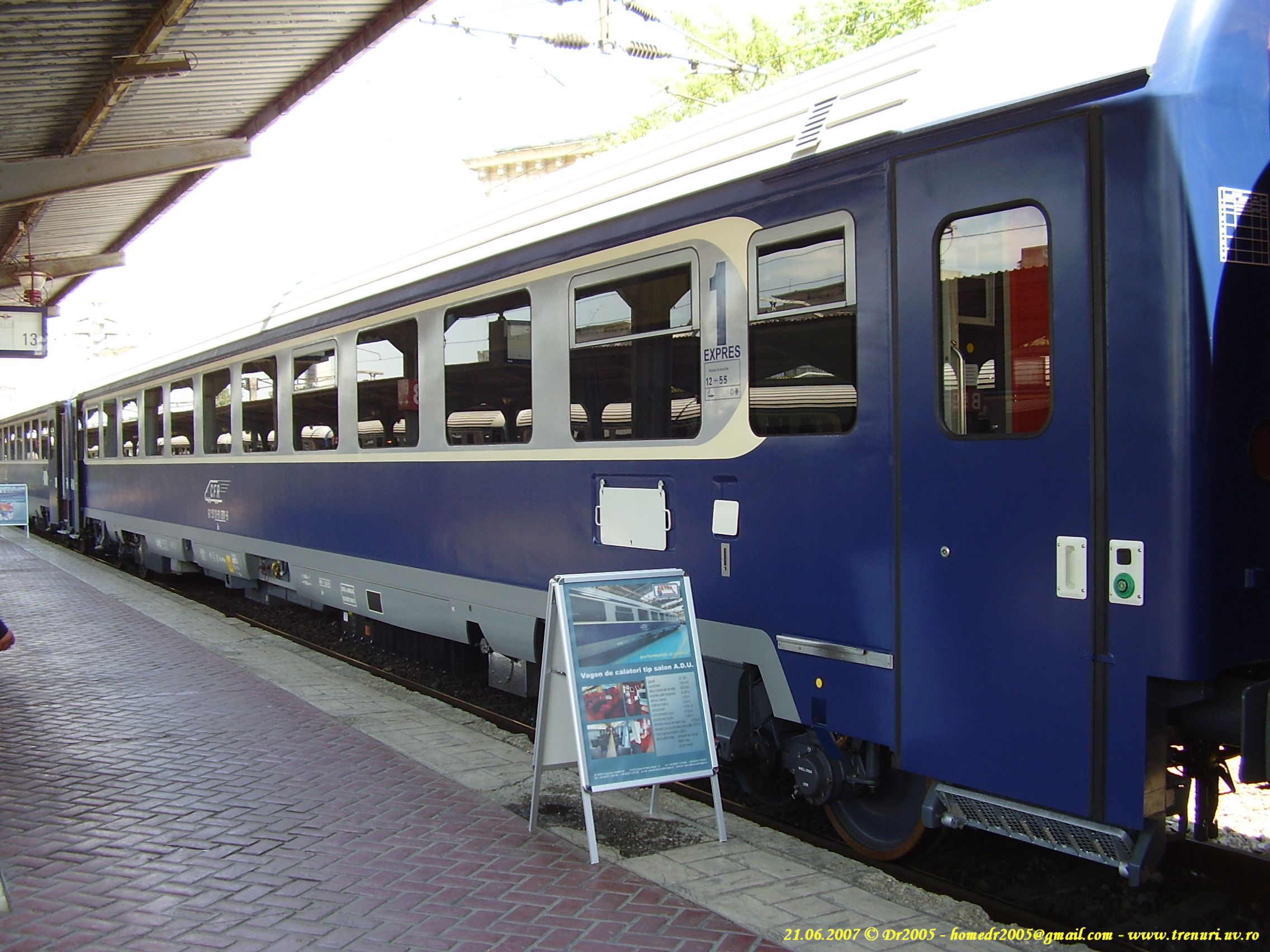

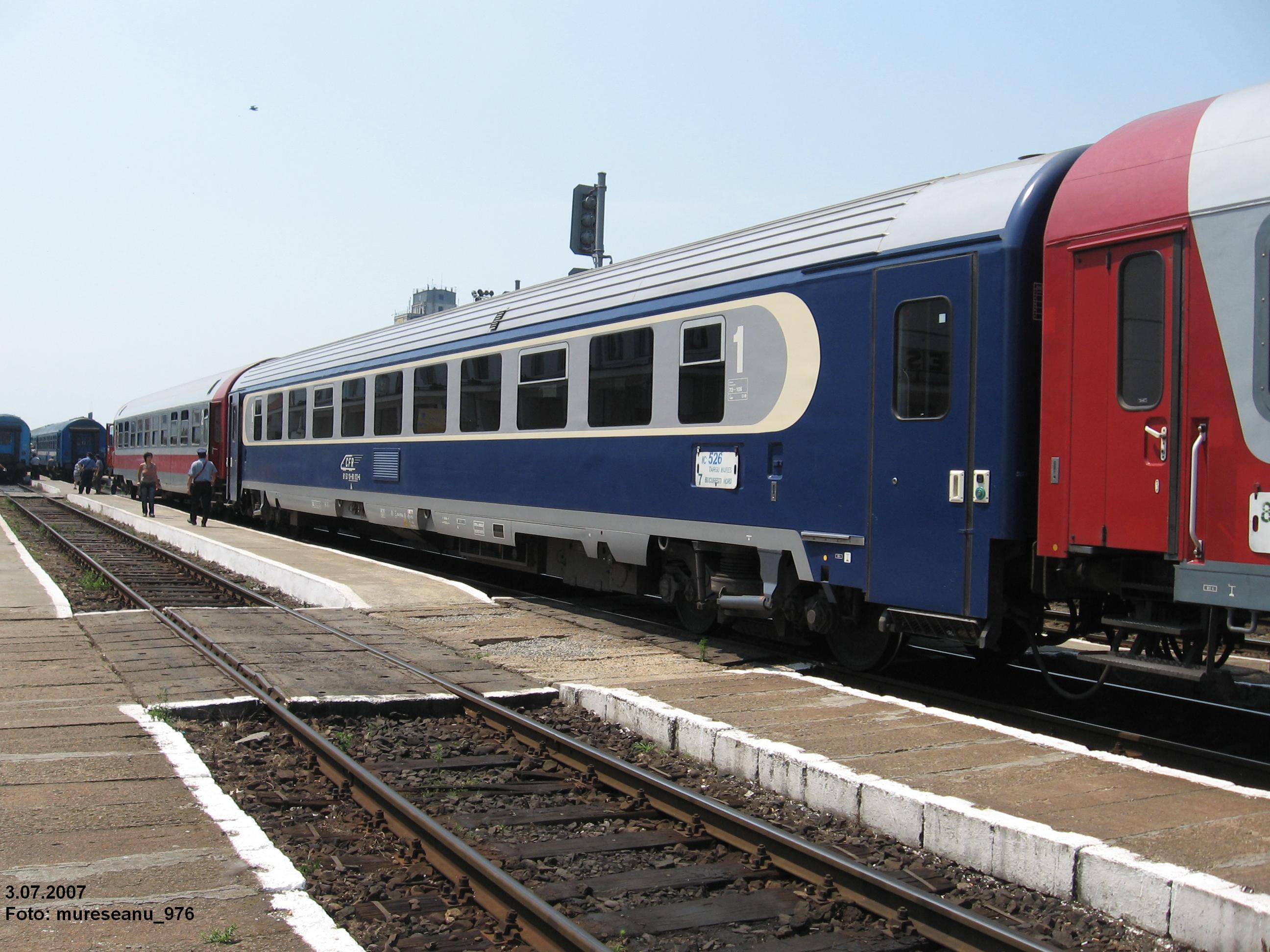

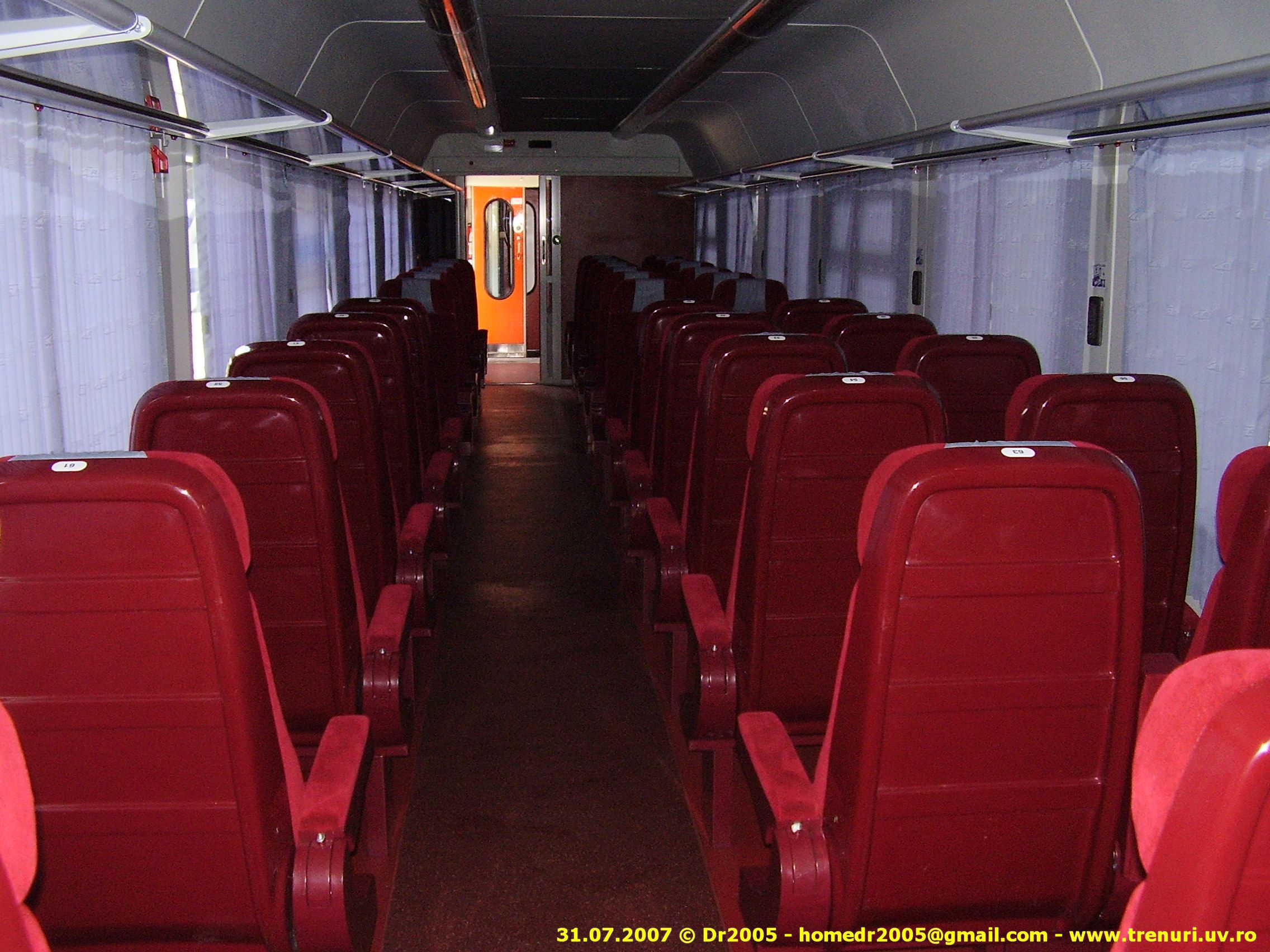

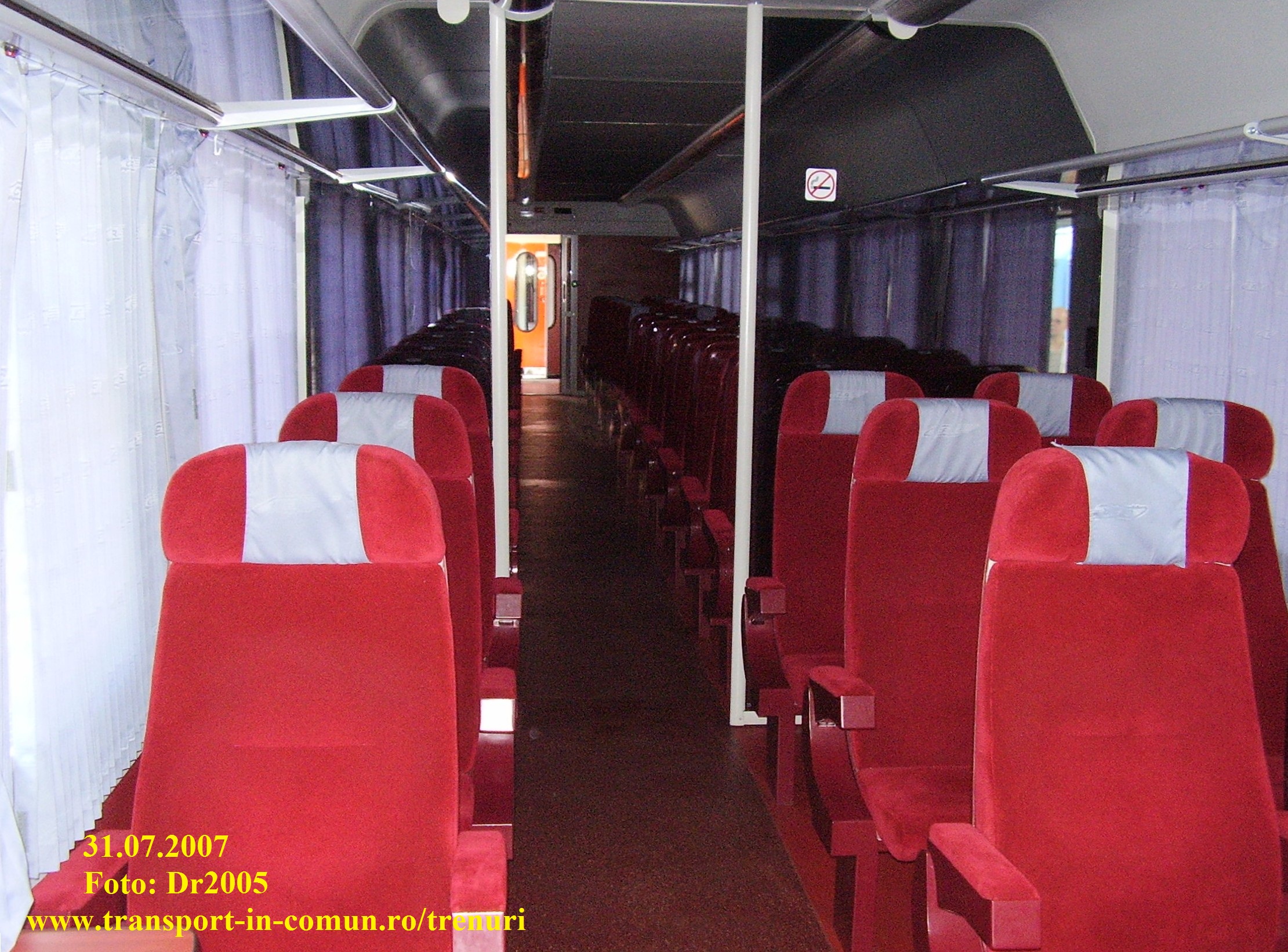

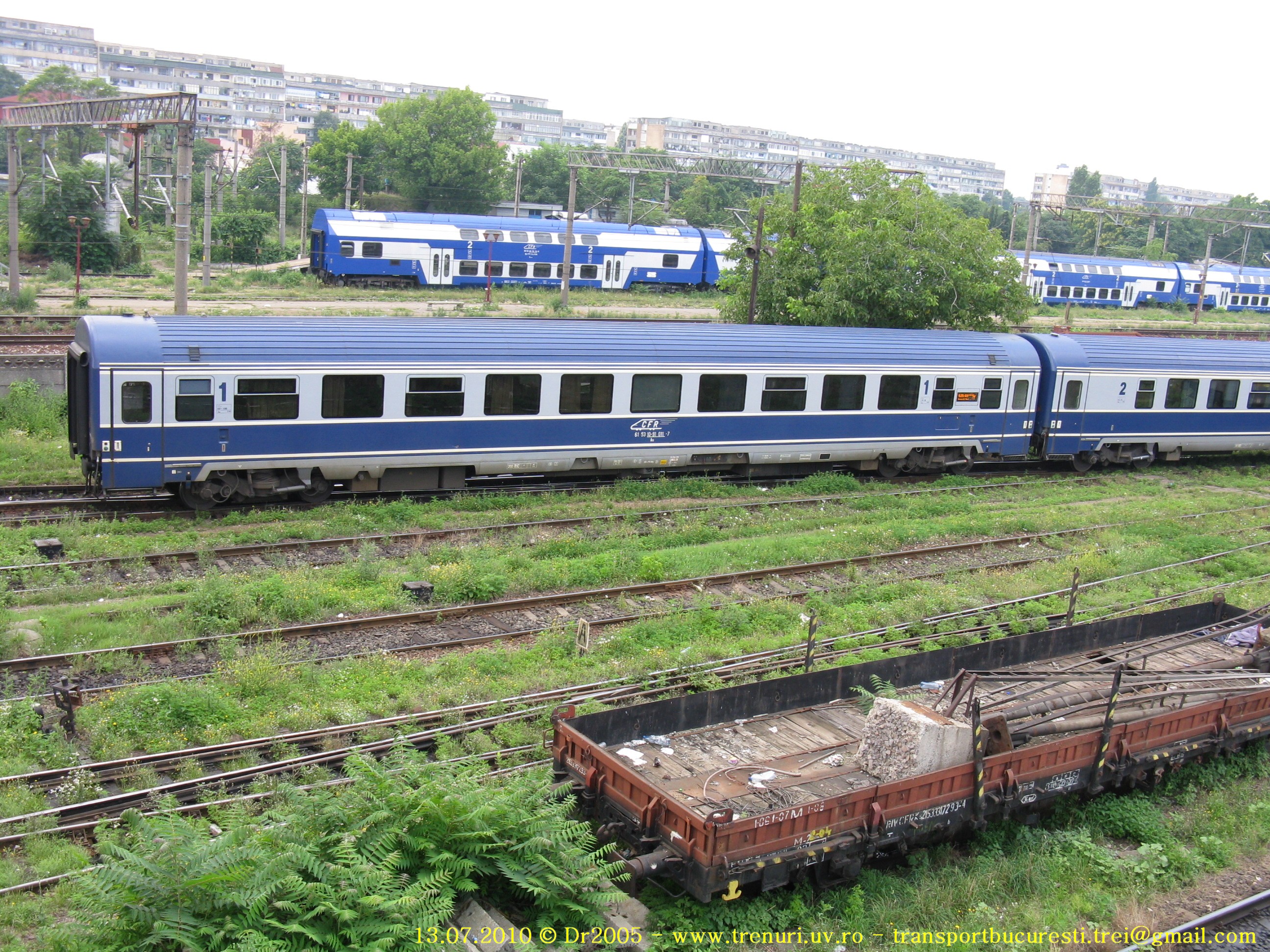

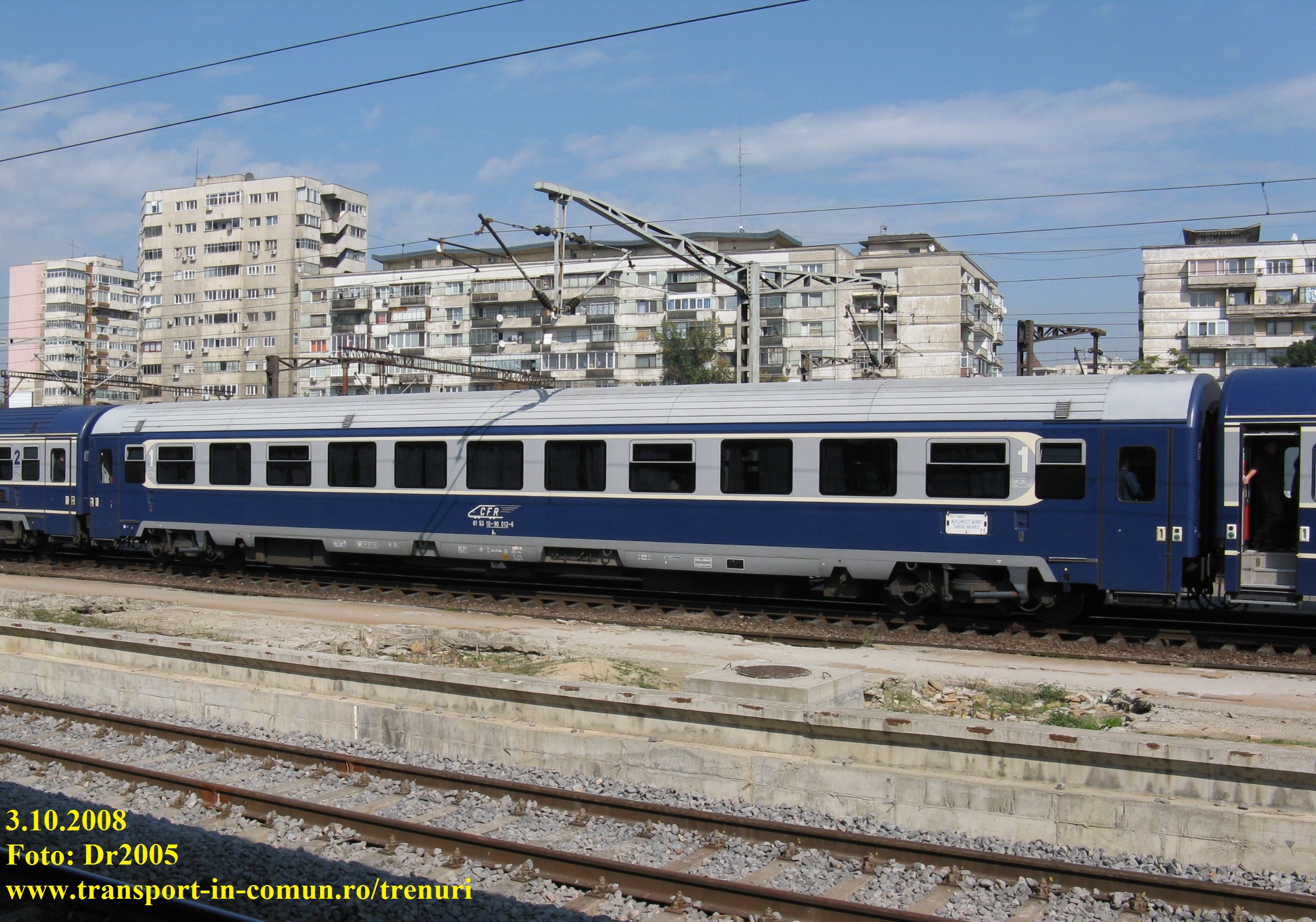

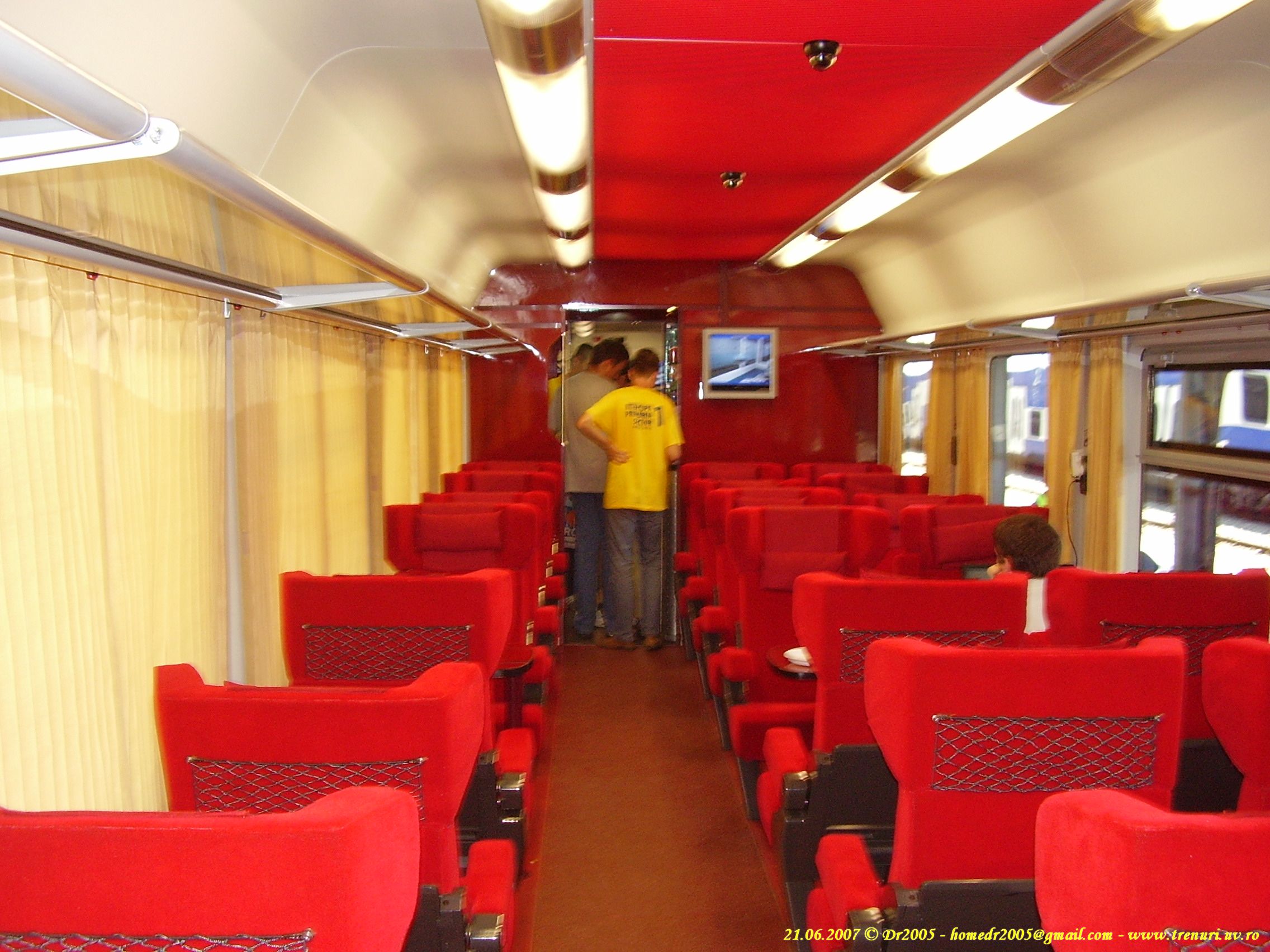

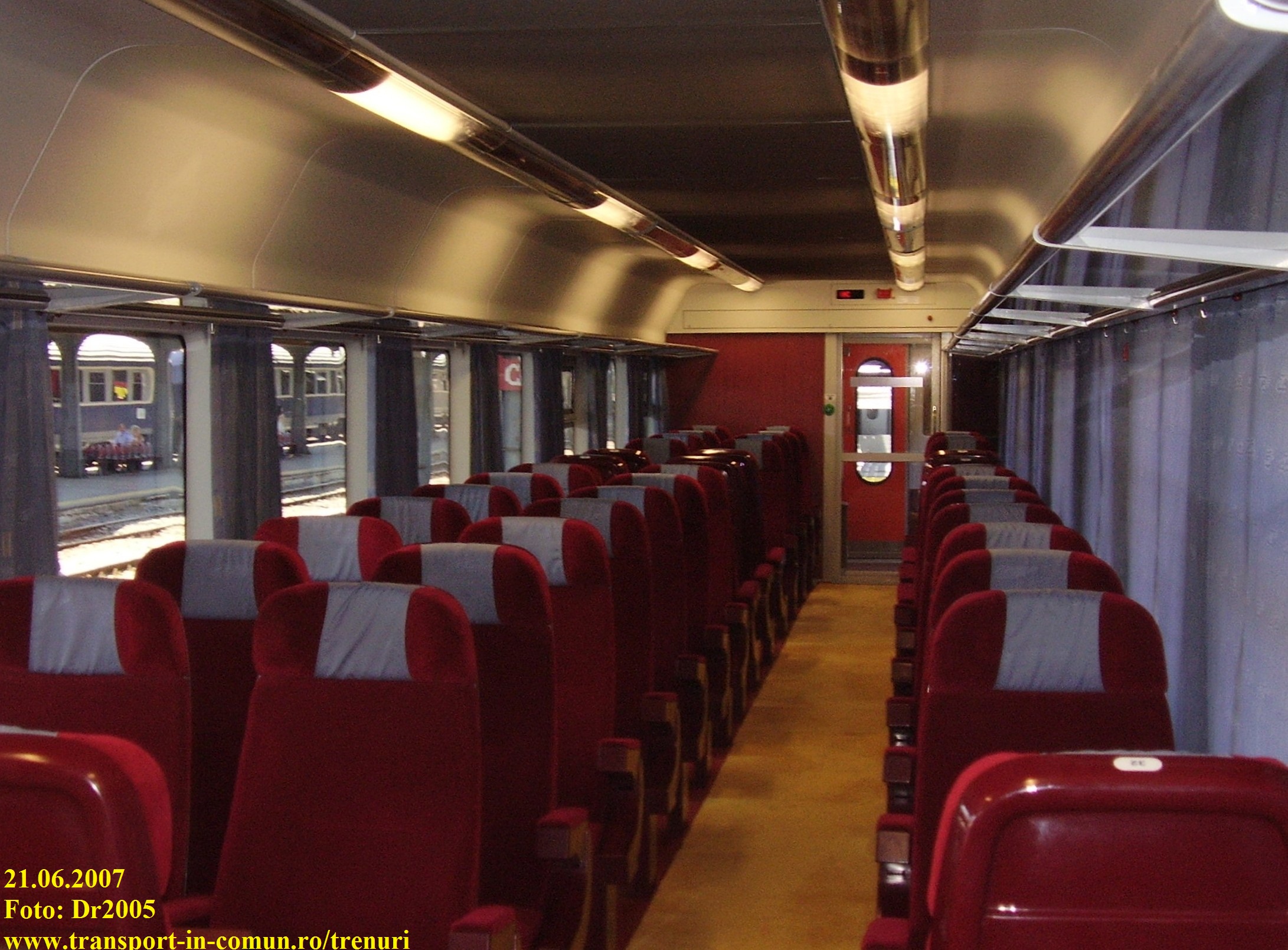

61 53 10-90 010-9 în Gara Bucureşti Nord.                                                                    Foto: Dr2005. 61 53 10-90 010-9 - numărul.                                                                                         Foto: Dr2005. 61 53 10-90 010-9 - interiorul.                                                                                        Foto: Dr2005. 61 53 10-90 010-9 - interiorul.                                                                                        Foto: Dr2005. 61 53 10-90 011-7 în Revizia Bucureşti Griviţa Veche.                                                     Foto: Dr2005. 61 53 10-90 012-6 în Gara Bucureşti Nord.                                                                    Foto: Dr2005. 61 53 10-90 012-6 în tr. IC 526 (Târgu Mures - Buc.N.), în staţia Târgu Mureş.  Foto: mureseanu_976. 61 53 10-90 012-6 - numărul.                                                                             Foto: mureseanu_976. 61 53 10-90 012-6 - inscripţii.                                                                             Foto: mureseanu_976. 61 53 10-90 013-4 în Gara Bucureşti Nord.                                                                    Foto: Dr2005. 61 53 10-90 014-2 în comp. tr. R 346 (Buc. N. - Wien Wbf.), în Gara Bucureşti Nord.   Foto: Dr2005. 61 53 10-90 014-2 în comp. tr. R 346 (Buc. N. - Wien Wbf.), în Gara Bucureşti Nord.   Foto: Dr2005. 61 53 10-90 014-2 - inscripţii.                                                                                         Foto: Dr2005. 61 53 10-90 018-3 expus la Infratrans 2007 (în Gara Bucureşti Nord).                            Foto: Dr2005. 61 53 10-90 018-3 - numărul.                                                                                         Foto: Dr2005. 61 53 10-90 018-3 - robinet de izolare a frânei, schimbător de regim şi tijă pentru golirea camerei de comandă a distribuitorului. Foto: Dr2005. 61 53 10-90 018-3 - plăcuţa producătorului.                                                                    Foto: Dr2005. 61 53 10-90 018-3 - plăcuţa producătorului.                                                                    Foto: Dr2005. 61 53 10-90 018-3 - butoane pentru deschiderea uşii de acces.                                                         Foto: Dr2005. 61 53 10-90 018-3 - interiorul.                                                                                        Foto: Dr2005. 61 53 10-90 018-3 - chiuvetă.                                                                                         Foto: Dr2005. 61 53 10-90 018-3 - WC vacuumatic.                                                                                              Foto: Dr2005. 61 53 10-90 020-9 în Revizia Bucureşti Griviţa Veche.                                                     Foto: Dr2005. 61 53 10-90 021-7 în comp. tr. IC 10571 (Buc.N.-Urziceni-Galaţi), în Gara Buc. Nord.  Foto: Dr2005. 61 53 10-90 100-9 în Gara Bucureşti Nord.                                                                    Foto: Dr2005. 61 53 10-90 104-1 în comp. tr. R 347 (Wien Wbf. - Buc. N.), în Gara Bucureşti Nord.   Foto: Dr2005. 61 53 10-91 001-8 expus la Infratrans 2007 (în Gara Bucureşti Nord).                            Foto: Dr2005. 61 53 10-91 001-8 expus la Zilele Feroviare 2007 (în Gara Bucureşti Nord).                   Foto: Dr2005. 61 53 10-91 001-8 în comp. tr. IC 533 (Buc.N.- Cluj-Napoca), în Gara Bucureşti Nord.Foto: Dr2005. 61 53 10-91 001-8.                                                                                                         Foto: Dr2005. 61 53 10-91 001-8 - numărul.                                                                                         Foto: Dr2005. 61 53 10-91 001-8 - numărul.                                                                                         Foto: Dr2005. 61 53 10-91 001-8 - robinet de izolare a frânei, schimbător de regim şi tijă pentru golirea camerei de comandă a distribuitorului. Foto: Dr2005. 61 53 10-91 001-8 - boghiu.                                                                                           Foto: Dr2005. 61 53 10-91 001-8 - boghiu.                                                                                           Foto: Dr2005. 61 53 10-91 001-8 - boghiu - detaliu boghiu.                                                                   Foto: Dr2005. 61 53 10-91 001-8 - boghiu - detaliu boghiu.                                                                   Foto: Dr2005. 61 53 10-91 001-8 - boghiu - detaliu boghiu.                                                                   Foto: Dr2005. 61 53 10-91 001-8 - numărul vagonului, afişat în interior.                                                  Foto: Dr2005. 61 53 10-91 001-8 - interiorul.                                                                                        Foto: Dr2005. 61 53 10-91 001-8 - scaun din salon.                                                                                                Foto: Dr2005. 61 53 10-91 001-8 - interiorul.                                                                                        Foto: Dr2005. 61 53 10-91 001-8 - scaune din salon.                                                                             Foto: Dr2005. 61 53 10-91 001-8 - scaun din salon.                                                                                                Foto: Dr2005. 61 53 10-91 001-8 - ecran LCD pentru informarea călătorilor.                                                          Foto: Dr2005. 61 53 10-91 001-8 - ecran LCD pentru informarea călătorilor.                                         Foto: Dr2005. 61 53 10-91 001-8.                                                                                                                          Foto: Dr2005. 61 53 10-91 001-8 - instalaţii electronice.                                                                        Foto: Dr2005. 61 53 10-91 001-8 - siguranţe şi lămpi de rezervă.                                                                            Foto: Dr2005. 61 53 10-91 002-6 în tr. IC 596 (Timişoara Nord - Buc. N.), în Gara Bucureşti Nord.     Foto: Dr2005. 61 53 10-91 002-6 - numărul.                                                                                         Foto: Dr2005. 61 53 10-91 003-4 în comp. tr. IR 1552 (Buzău-Bucureşti N.), în Gara Bucureşti Nord.  Foto: Dr2005. 61 53 10-91 006-7 în Gara Bucureşti Nord.                                                                    Foto: Dr2005. 61 53 10-91 006-7 în Gara Bucureşti Nord.                                                                    Foto: Dr2005. 61 53 10-91 006-7 în Gara Bucureşti Nord.                                                                    Foto: Dr2005. 61 53 10-91 006-7 în comp. tr. IC 552 (Suceava-Bucureşti N.), în Gara Bucureşti Nord.Foto: Dr2005. 61 53 10-91 006-7 în comp. tr. IC 592 (Timişoara N.-Buc. N.), în Gara Bucureşti Nord.Foto: Dr2005. 61 53 10-91 006-7 - inscripţii.                                                                                         Foto: Dr2005. 61 53 10-91 007-5 în Revizia Bucureşti Griviţa Veche.                                                     Foto: Dr2005. 61 53 10-91 007-5 în comp. tr. IC 552 (Suceava-Bucureşti N.), în Gara Bucureşti Nord.Foto: Dr2005. 61 53 10-91 008-3 în Gara Bucureşti Nord.                                                                    Foto: Dr2005. 61 53 10-91 008-3 în comp. tr. IC 561 (Bucureşti Nord - Iaşi), în Gara Bucureşti Nord.  Foto: Dr2005. 61 53 10-91 006-7 în comp. tr. IC 593 (Buc. N.-Timişoara N.), în Gara Bucureşti Nord.Foto: Dr2005. 61 53 10-91 008-3 - inscripţii.                                                                                         Foto: Dr2005. 61 53 10-91 010-9 în compunerea tr. IC 531 (Buc. Nord - Oradea), în staţia Braşov.      Foto: Dr2005. 61 53 10-91 010-9 - boghiu.                                                                                           Foto: Dr2005. 61 53 10-91 012-5 în comp. tr. IC 552 (Suceava-Bucureşti N.), în Gara Bucureşti Nord.Foto: Dr2005.
