Vagoane de marfă
- Seria H
Ultima actualizare: 03.05.2012, 15:27.
(69 poze)
[Seria E] [Seria F] [Seria G] [Seria H] [Seria I] [Seria K] [Seria L] [Seria R] [Seria S] [Seria T] [Seria U] [Seria Z]
Vagon acoperit de tip special
Semnificaţia literelor indice | |
a | cu 4 osii |
aa | cu 6 sau mai multe osii |
b | - cu 2 osii: 12 m ≥ lu*)
< 14 m şi volumul util ≥ 70 m2 - cu 4 sau mai multe osii: 18 m ≥ lu < 22 m |
bb | - cu 2 osii si lu ≥ 14 m - cu 4 sau mai multe osii si lu ≥ 22 m |
c | cu uşi frontale |
cc | cu uşi frontale şi amenajări interioare pentru transportul autoturismelor |
d | cu trape īn planşeu |
e | cu două niveluri |
ee | cu trei sau mai multe niveluri |
g | pentru transportul cerealelor |
h | pentru transportul fructelor şi legumelor proaspete |
hh | amenajat pentru transportul rulourilor de tablă cu axa verticală |
i | cu pereţi care se deschid |
k | - cu 2 osii: sarcina utilă < 20 t - cu 4 osii: sarcina utilă < 40 t |
kk | - cu 2 osii: 20 t ≤ sarcina utilă <
25 t - cu 4 osii: 40 t ≤ sarcina utilă < 50 t - cu 6 sau mai multe osii: 50 t ≤ sarcina utilă < 60 t |
l | cu pereţi despărţitori mobili |
ll | cu pereti despărţitori mobili care se pot īncuia |
m | - cu 2 osii: cu lu < 9 m - cu 4 sau mai multe osii: cu lungimea cutiei < 15 m |
n | - cu 2 osii: cu sarcina utilă > 28 t - cu 4 osii: cu sarcina utilă > 60 t |
o | - cu 2 osii: cu lungimea utilă < 12 m si volumul util ≥ 70 m2 |
s | regim s (viteza maximă 100 km/h) |
ss | regim ss (viteza maximă 120 km/h) |
Vagoanele seria H aflate īn parcul operatorilor de stat si privaţi**) din Romānia

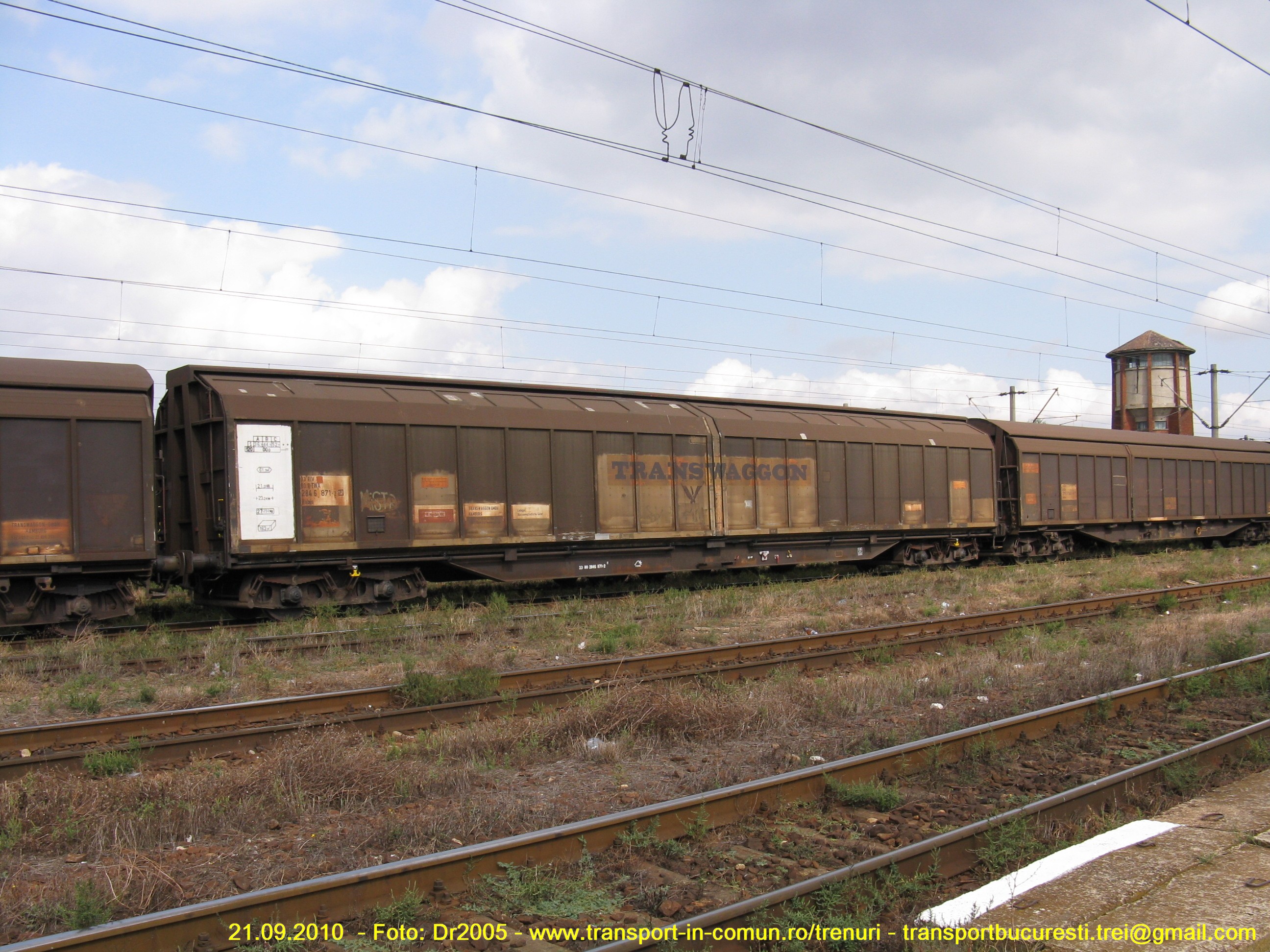

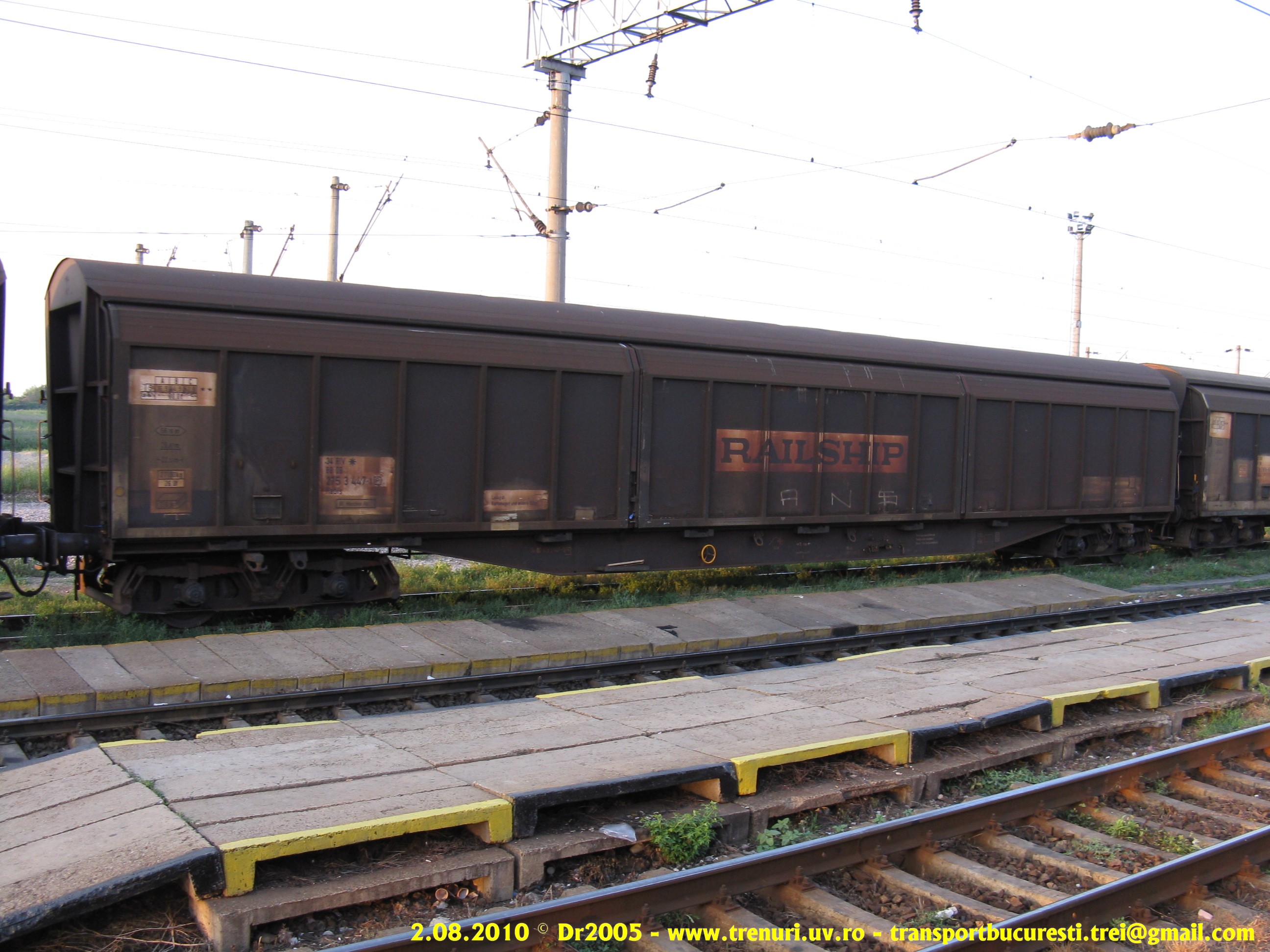

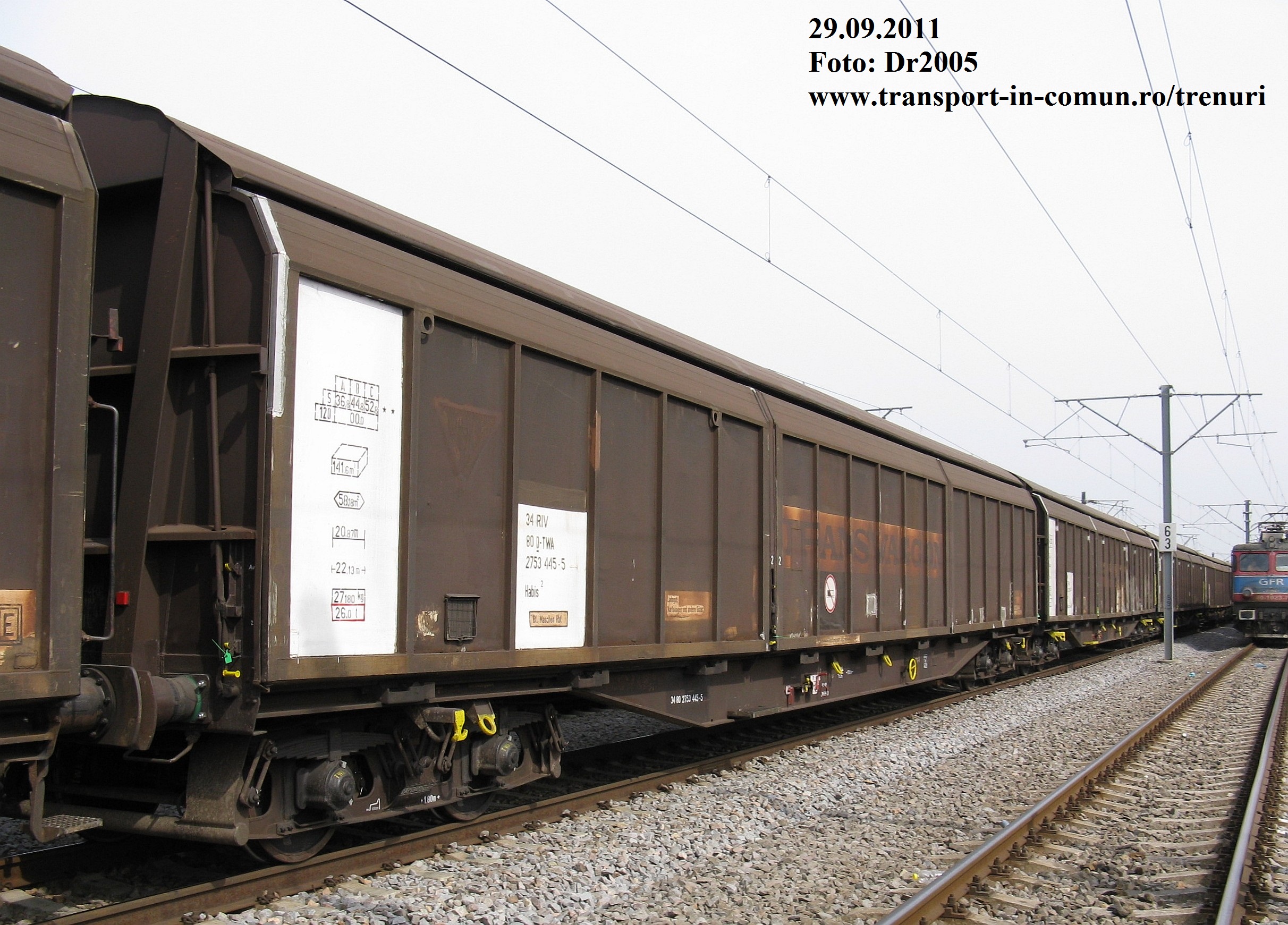

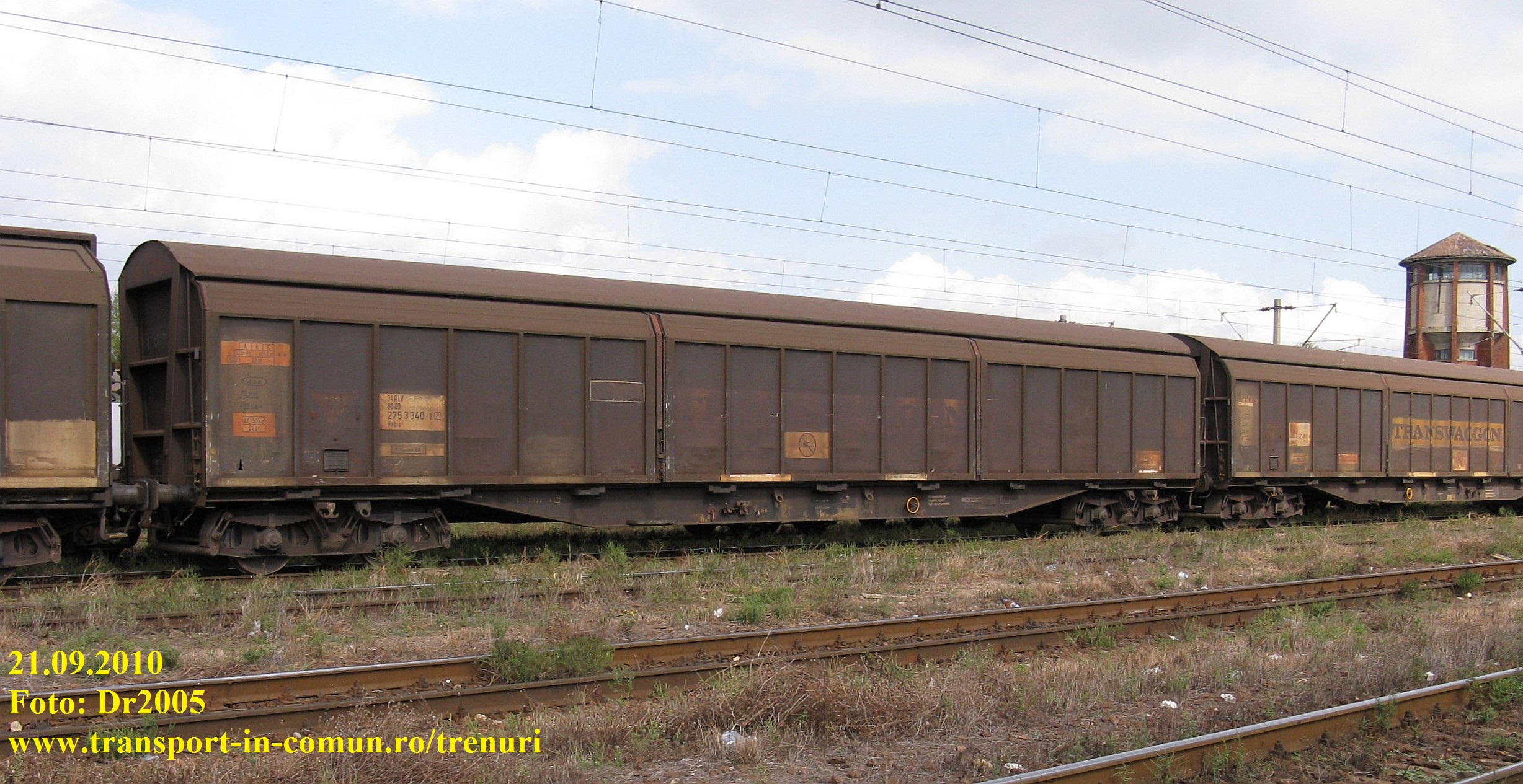

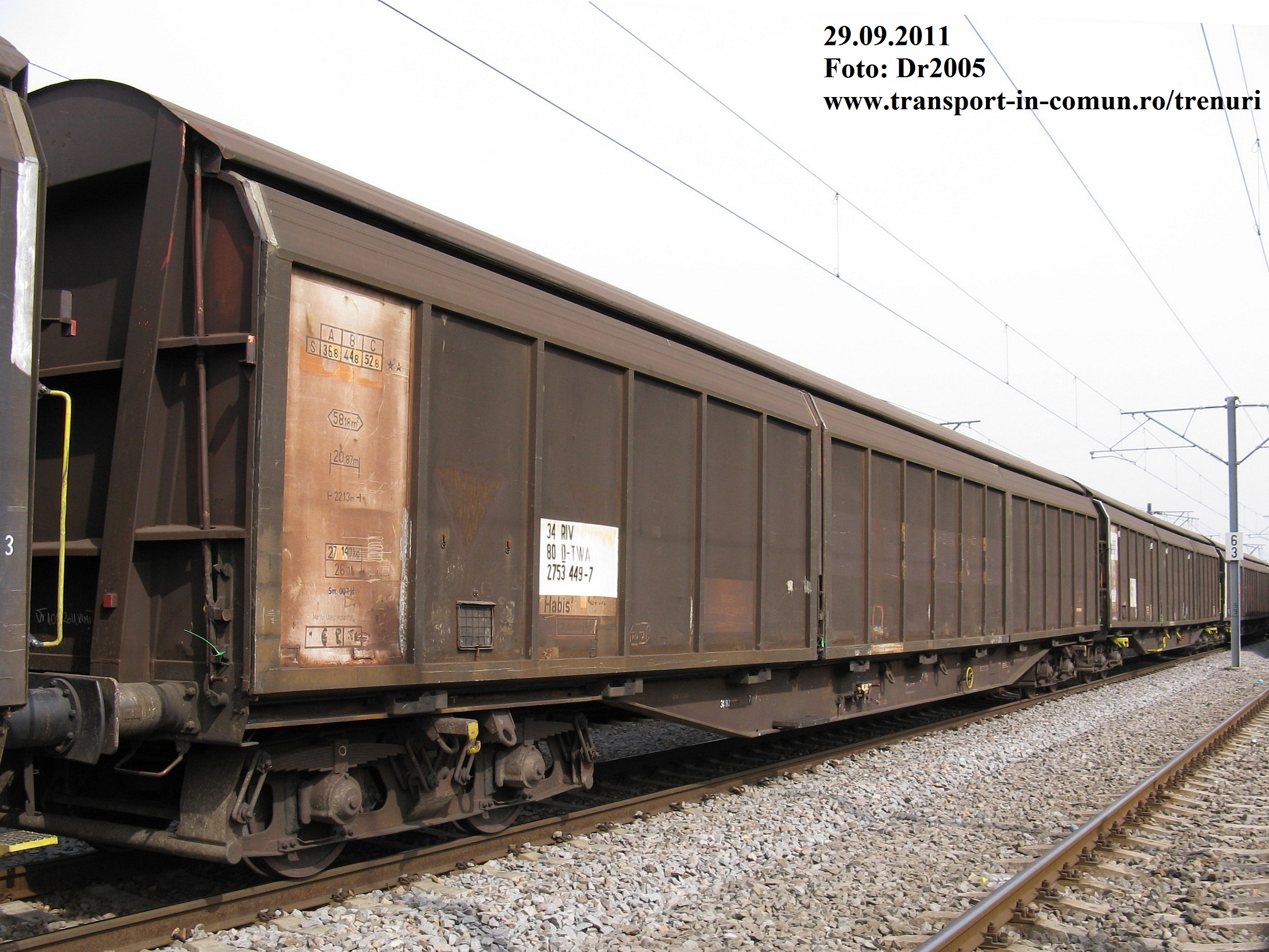

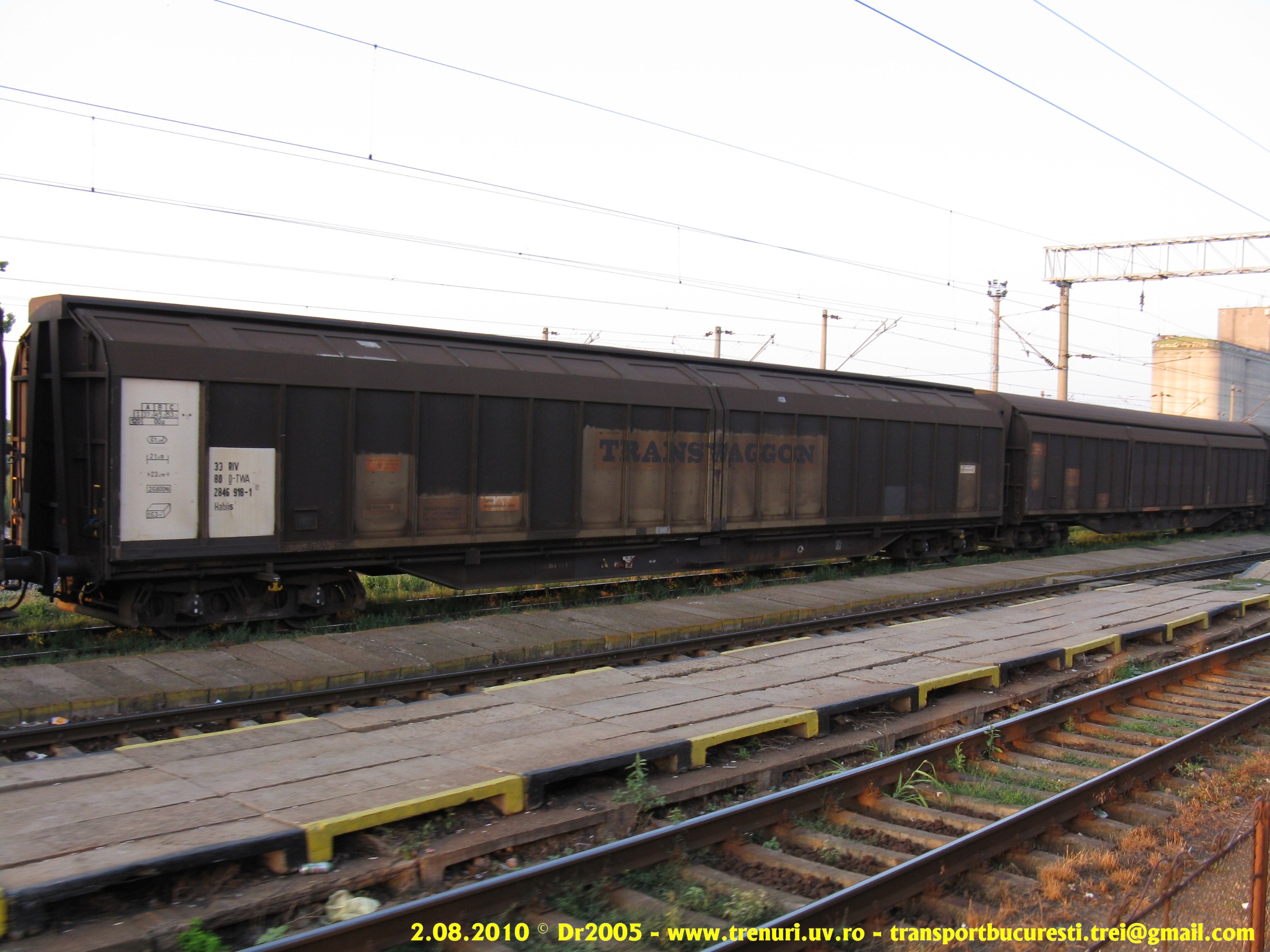

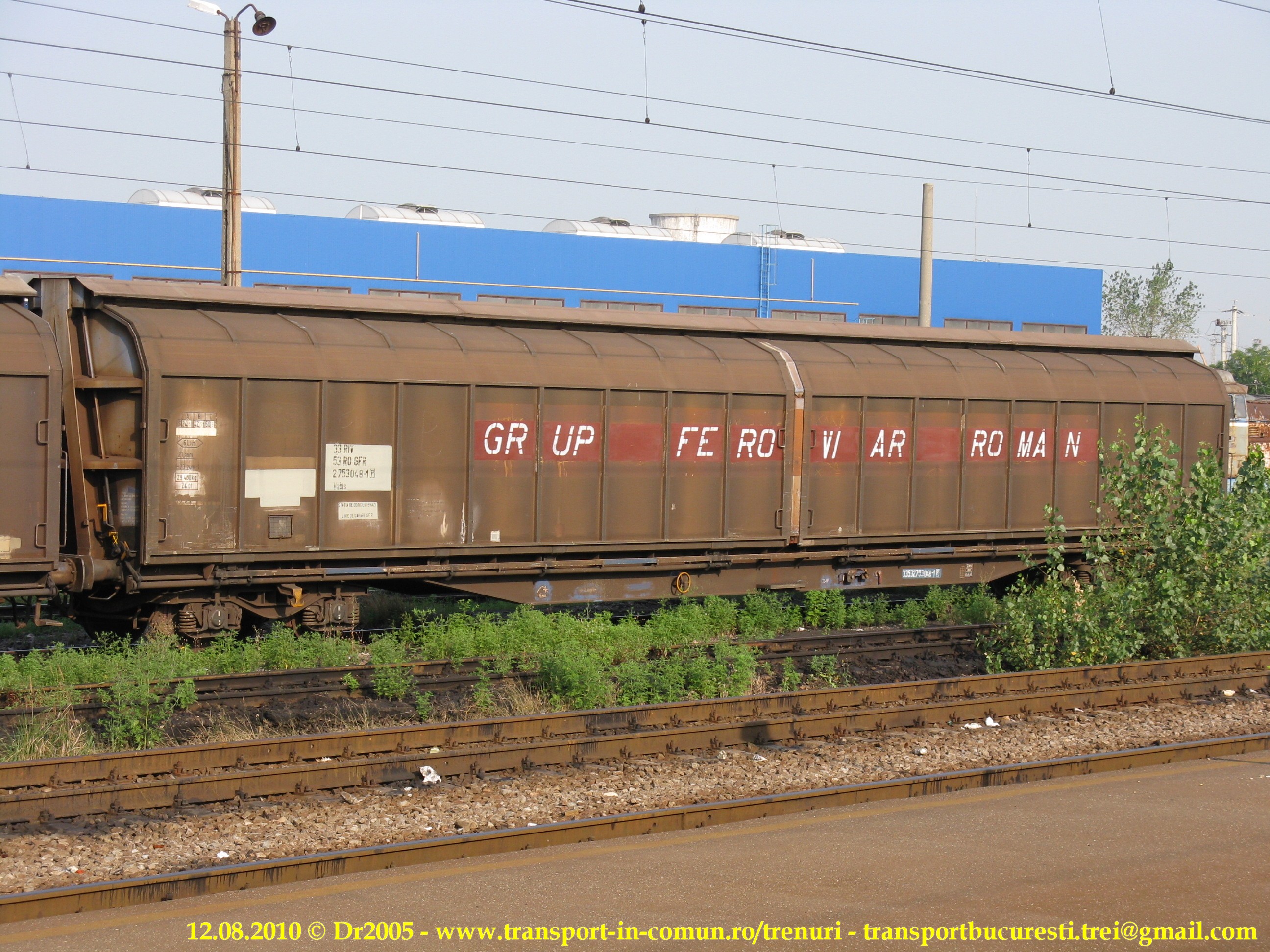

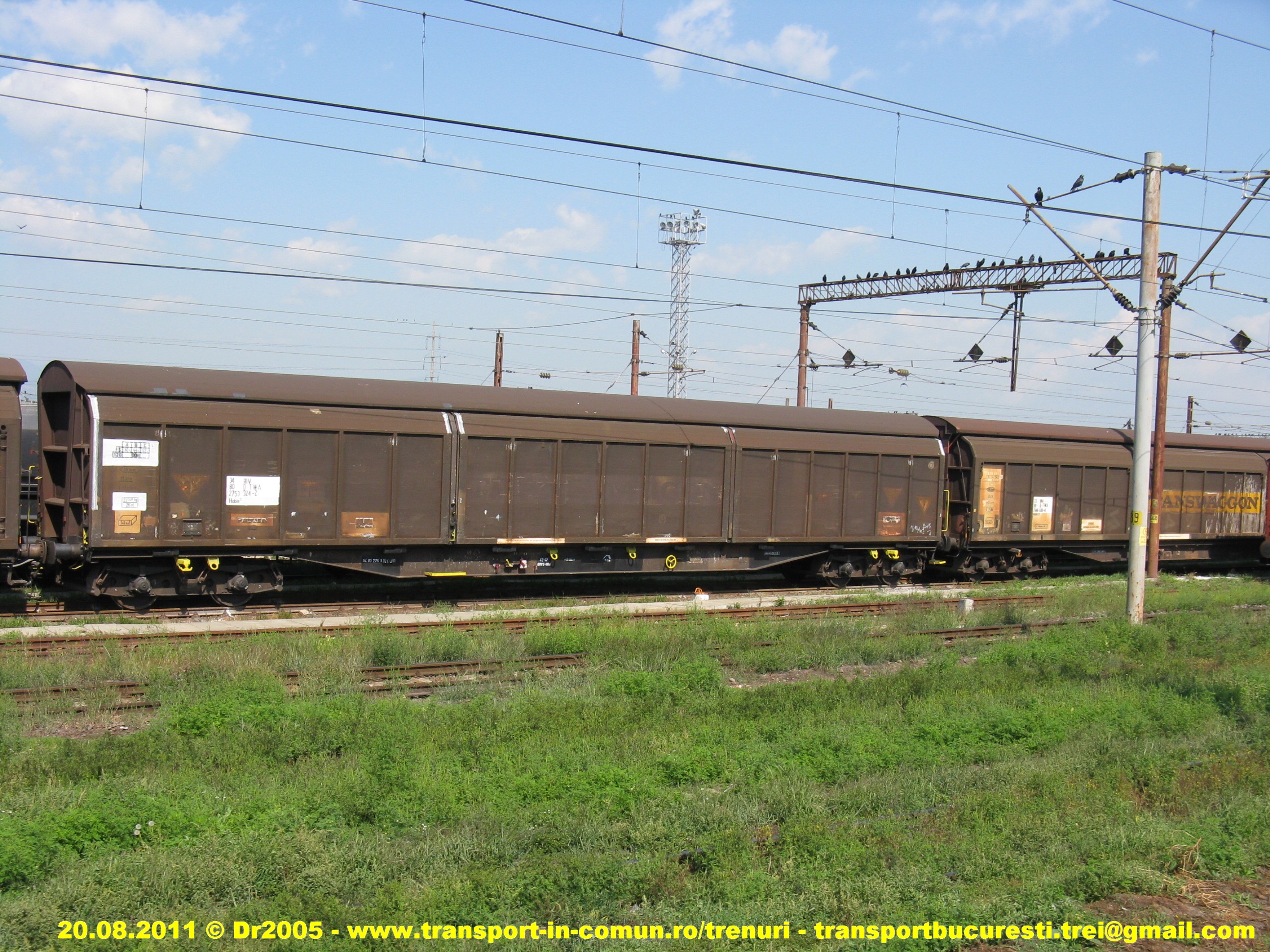

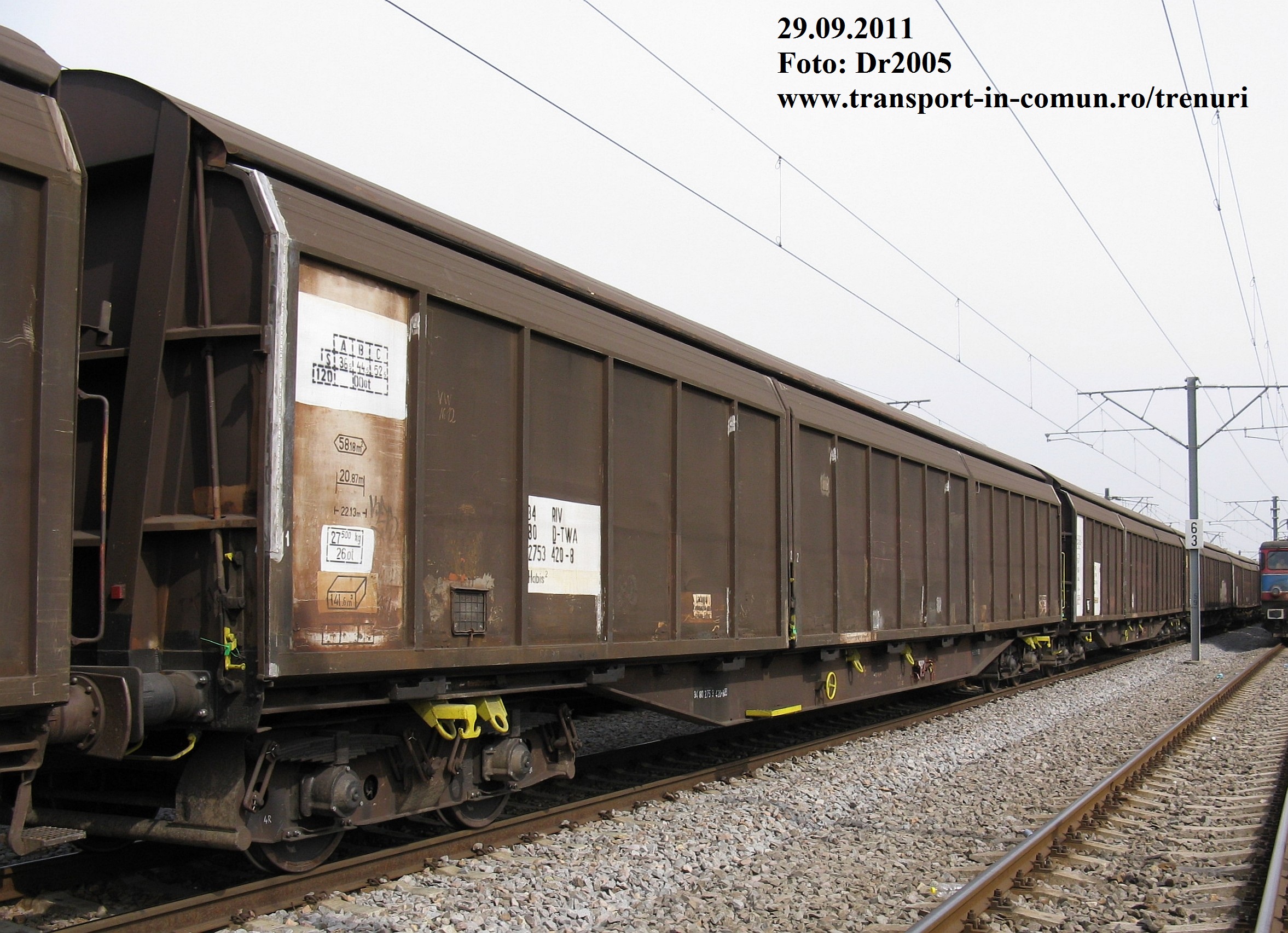

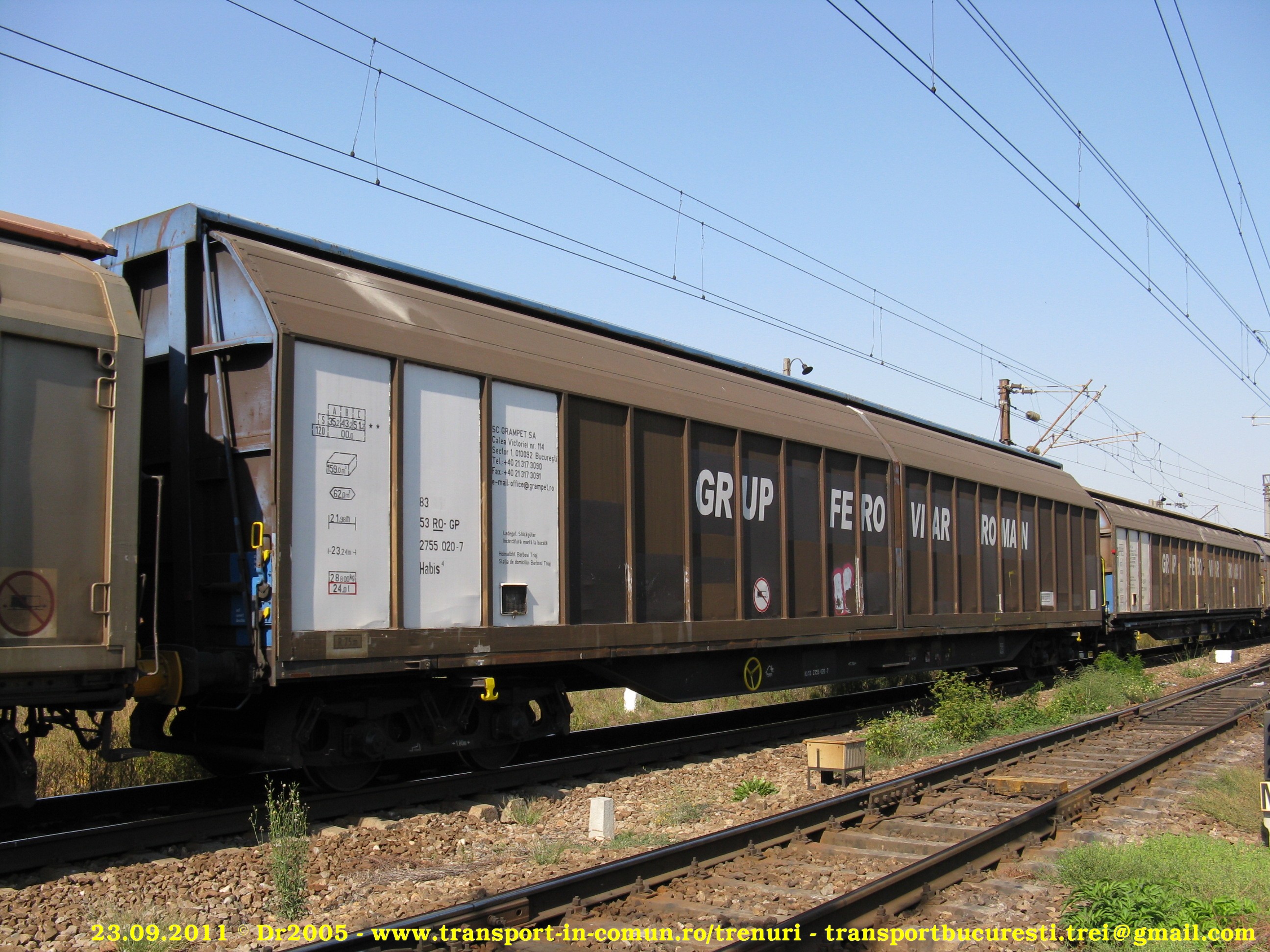

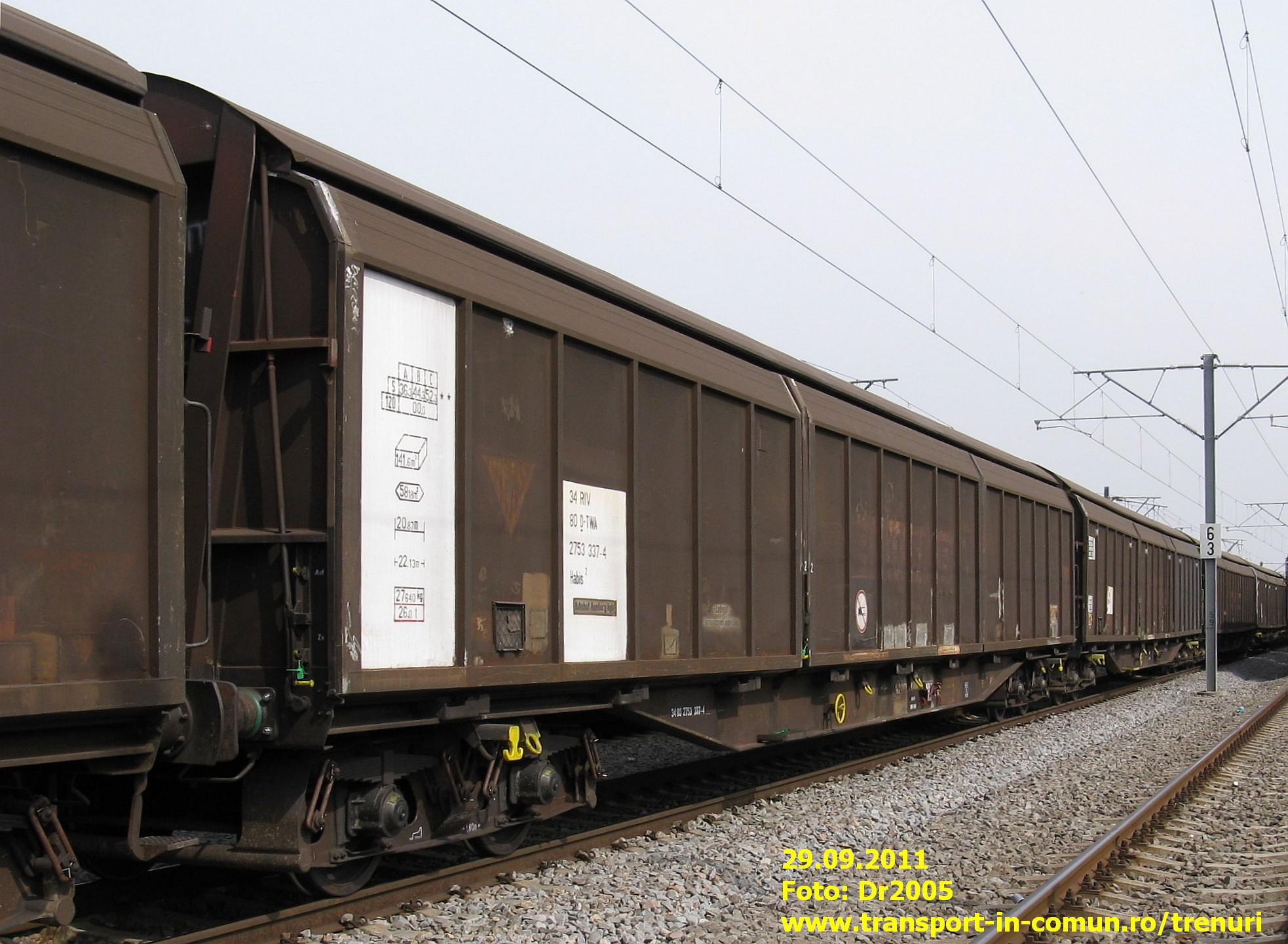

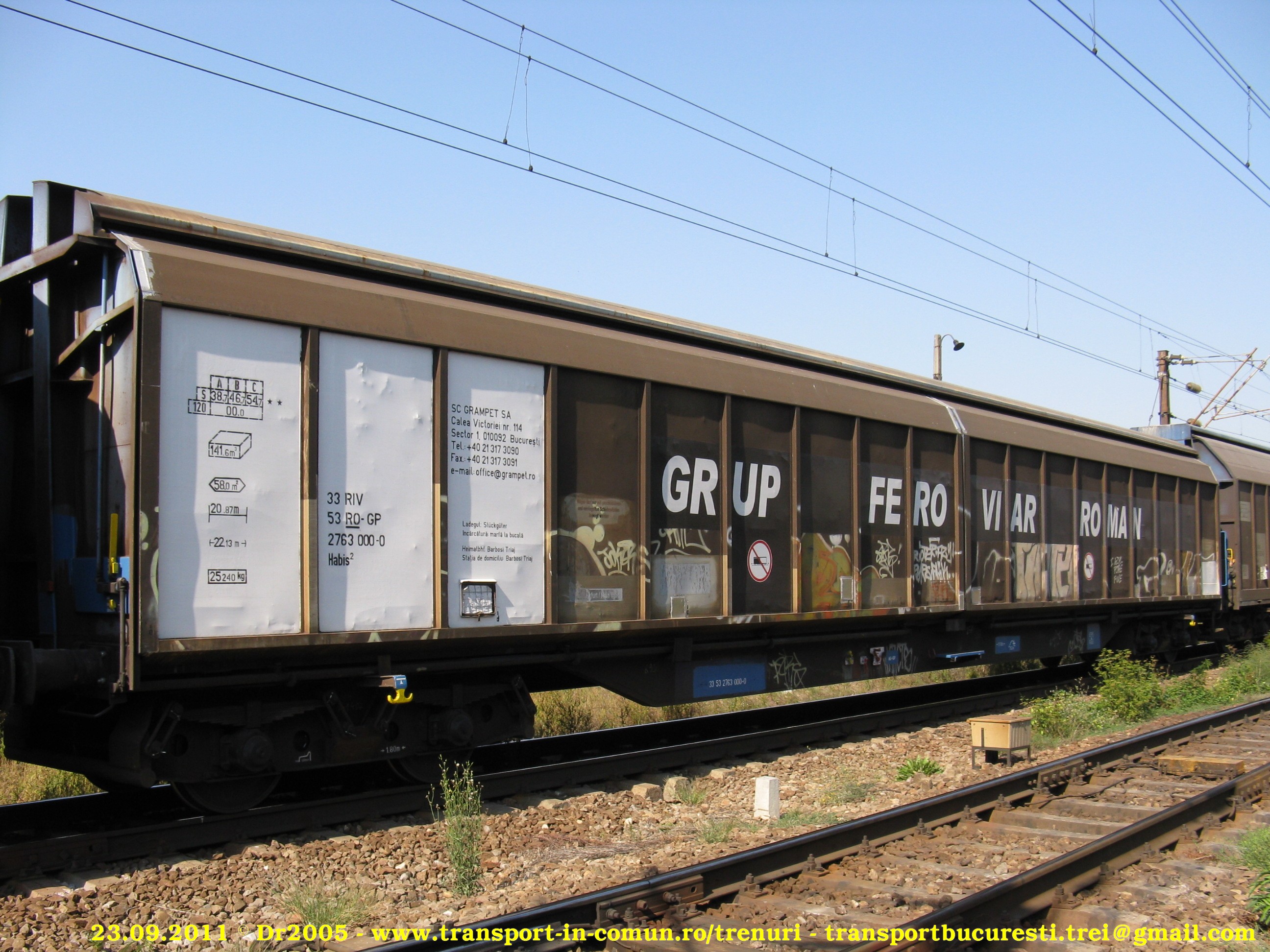

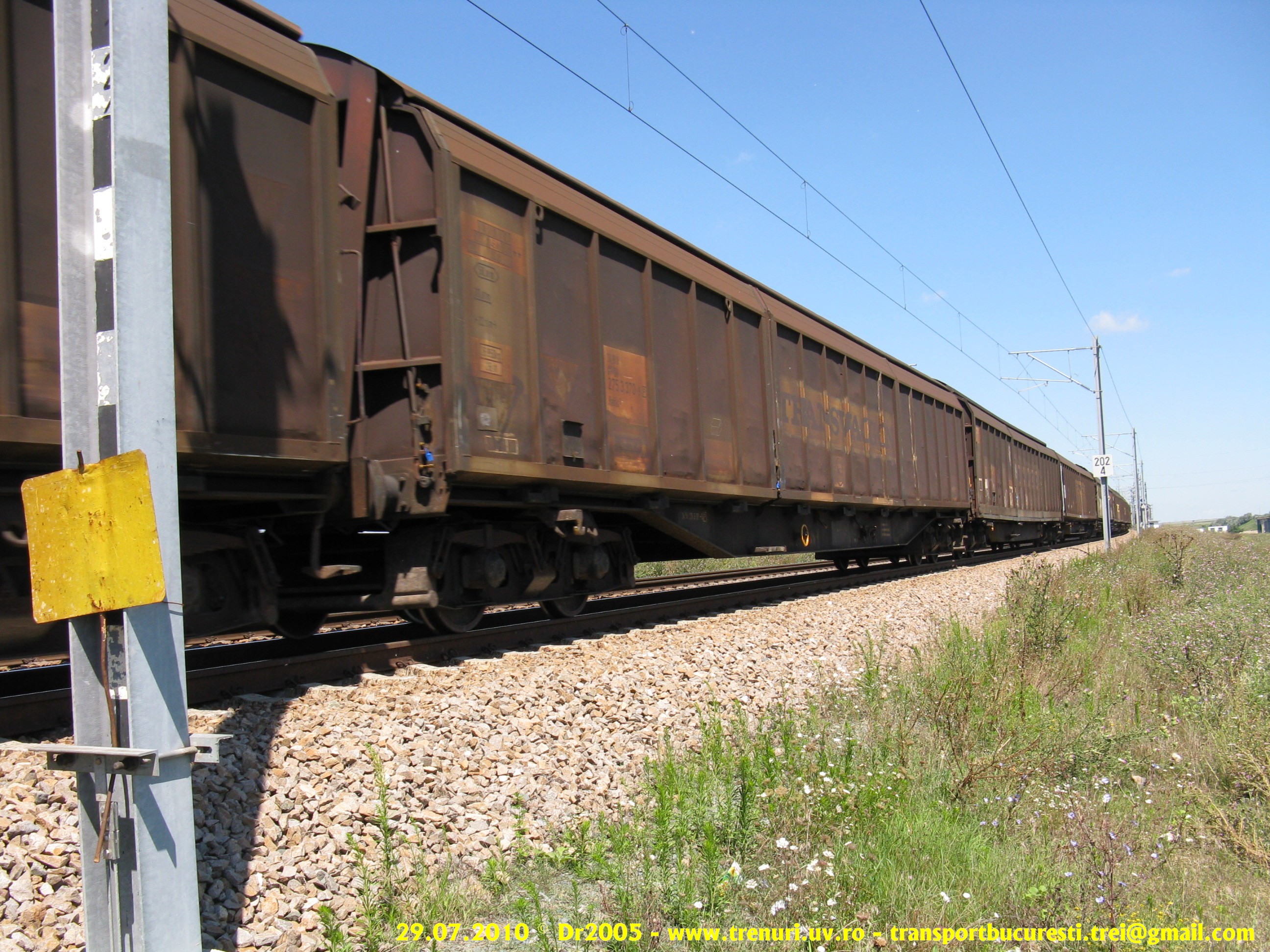

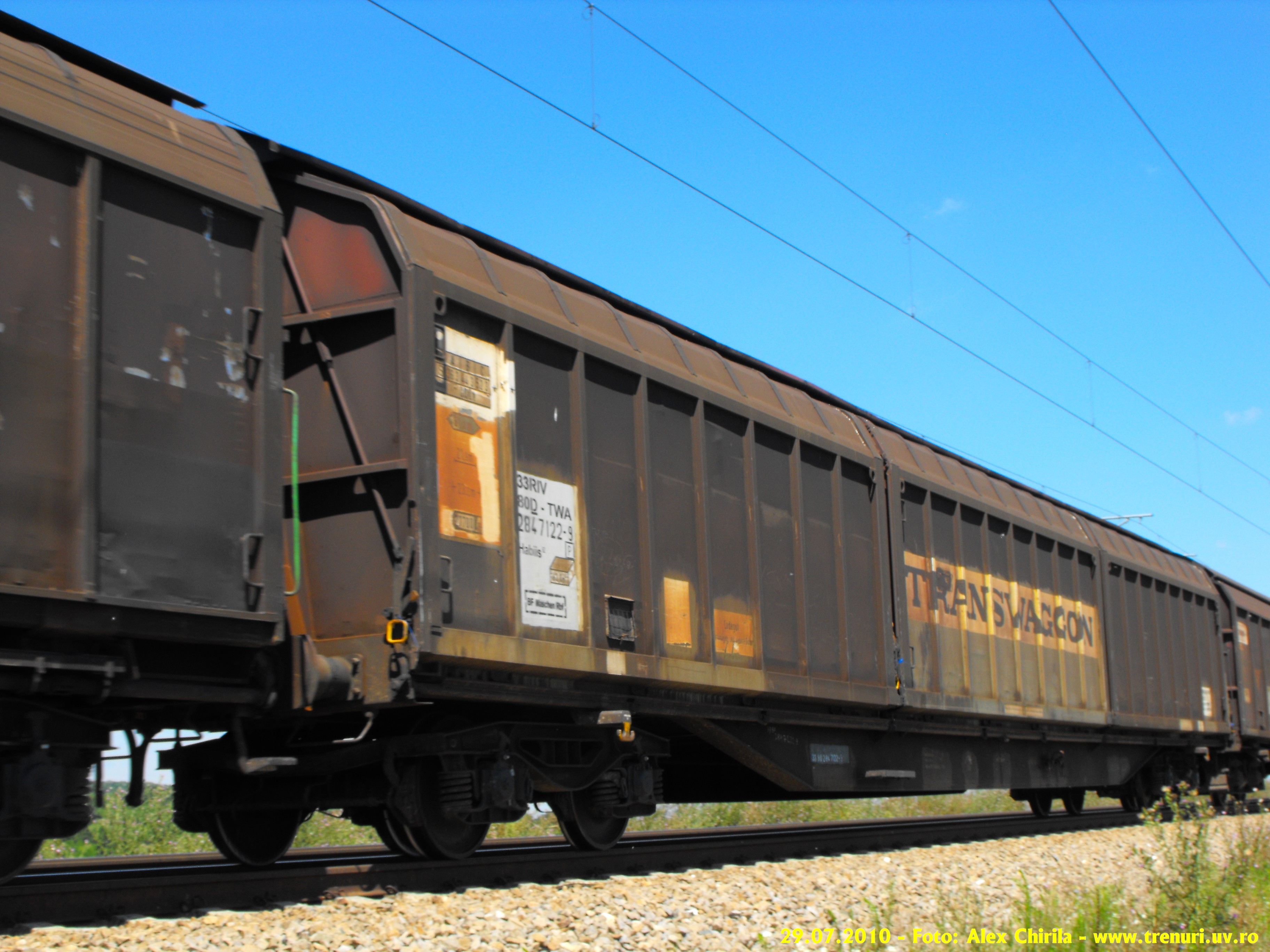

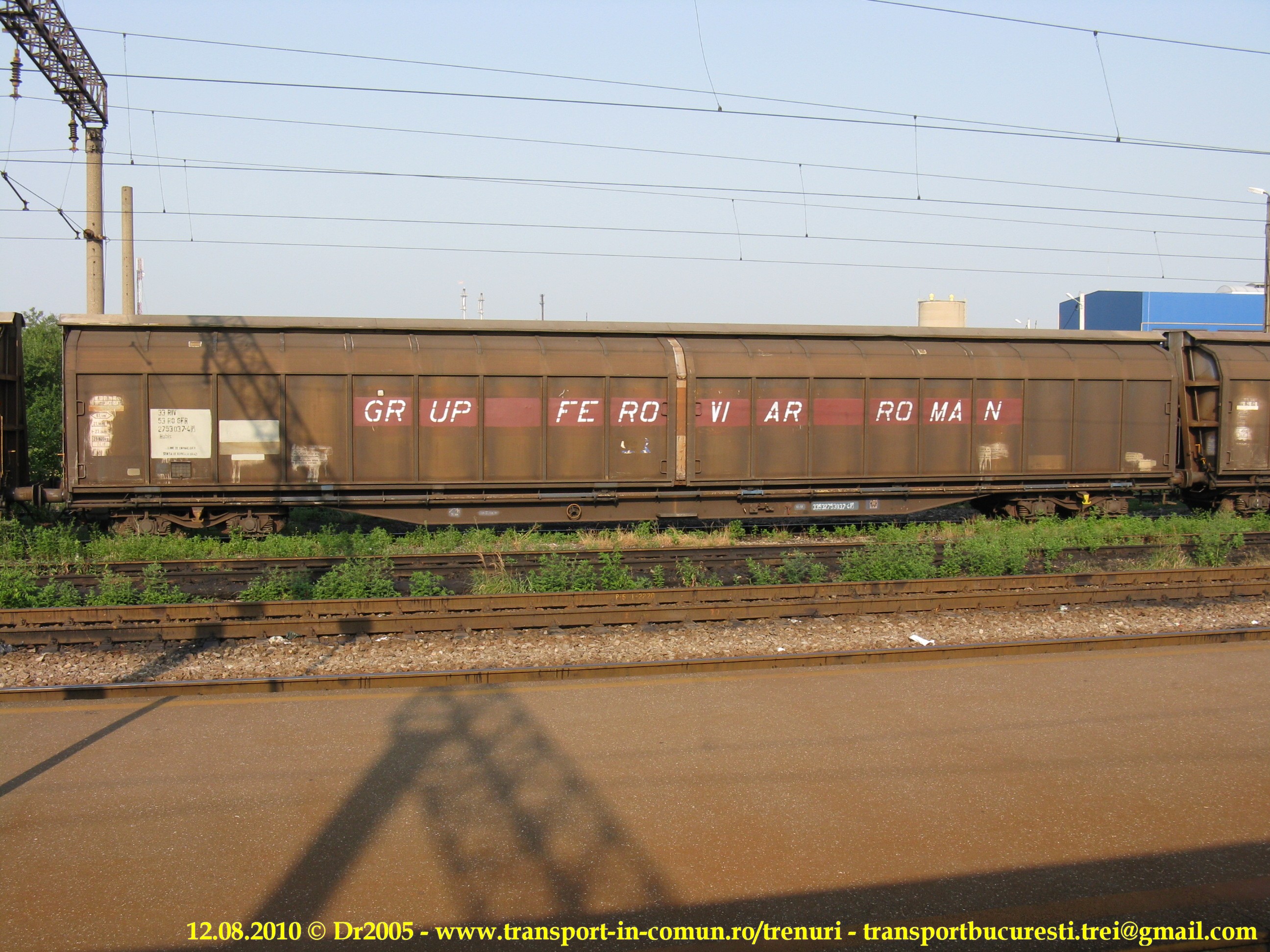

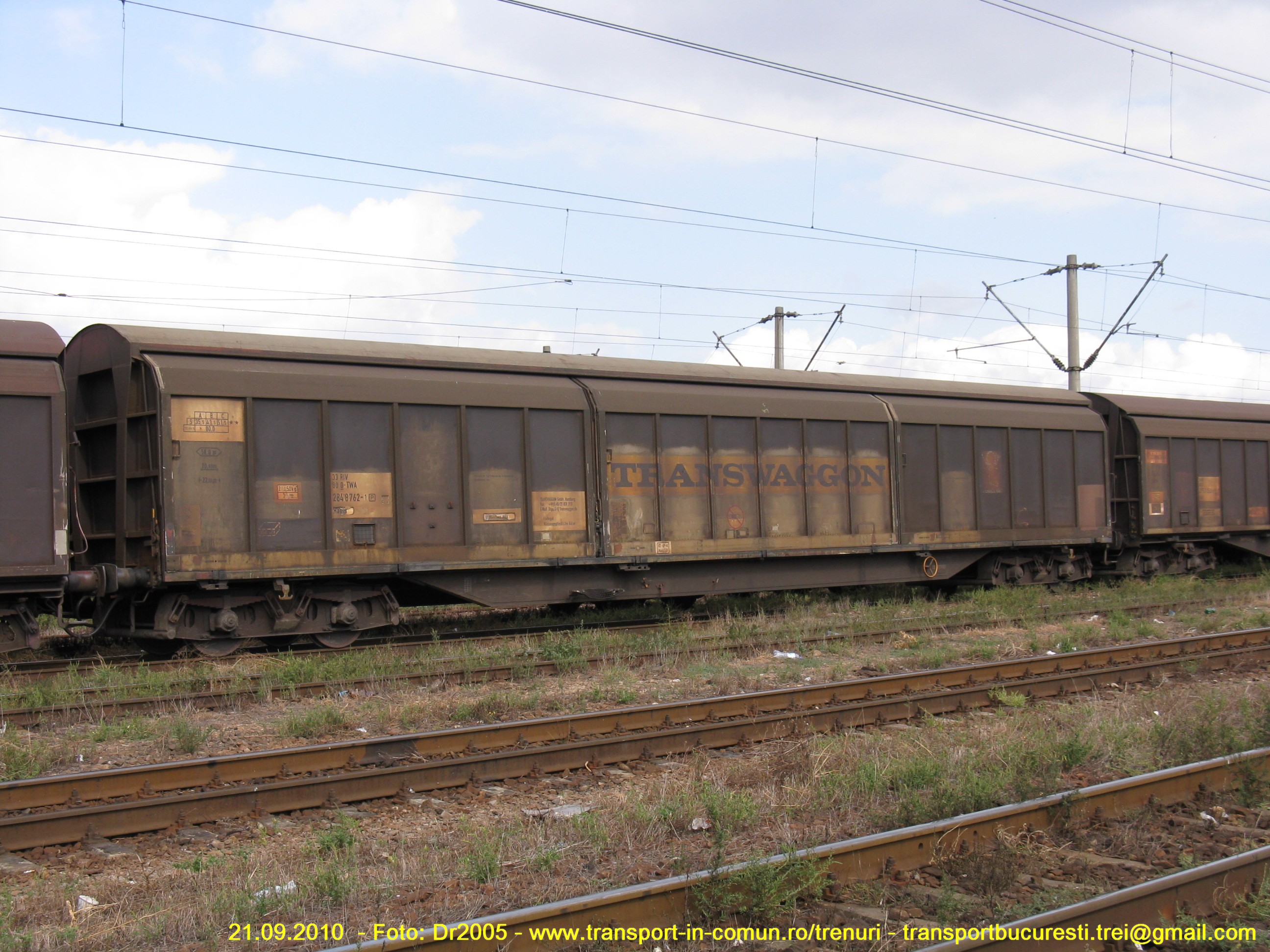

Habbi(ll)ns

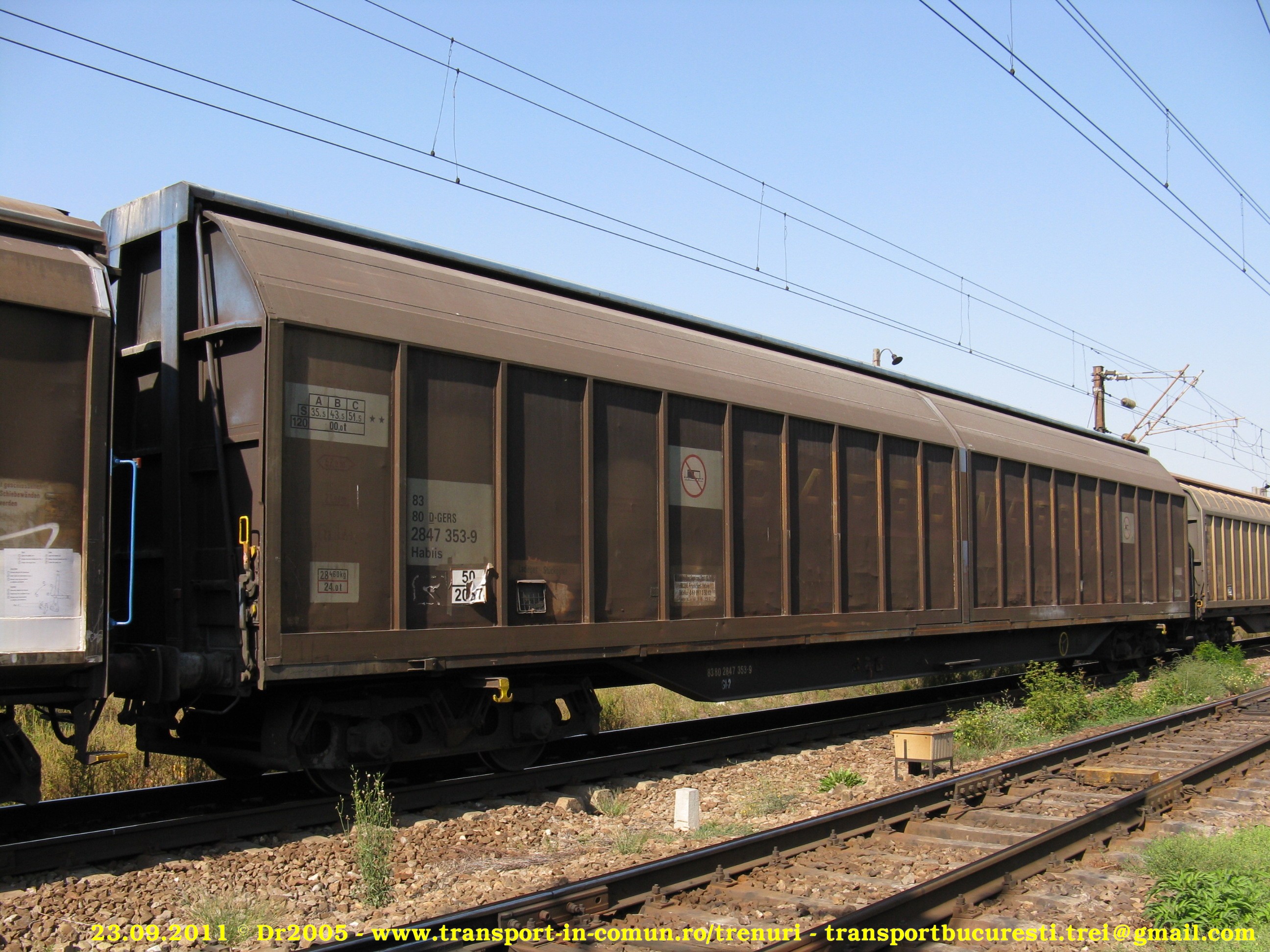

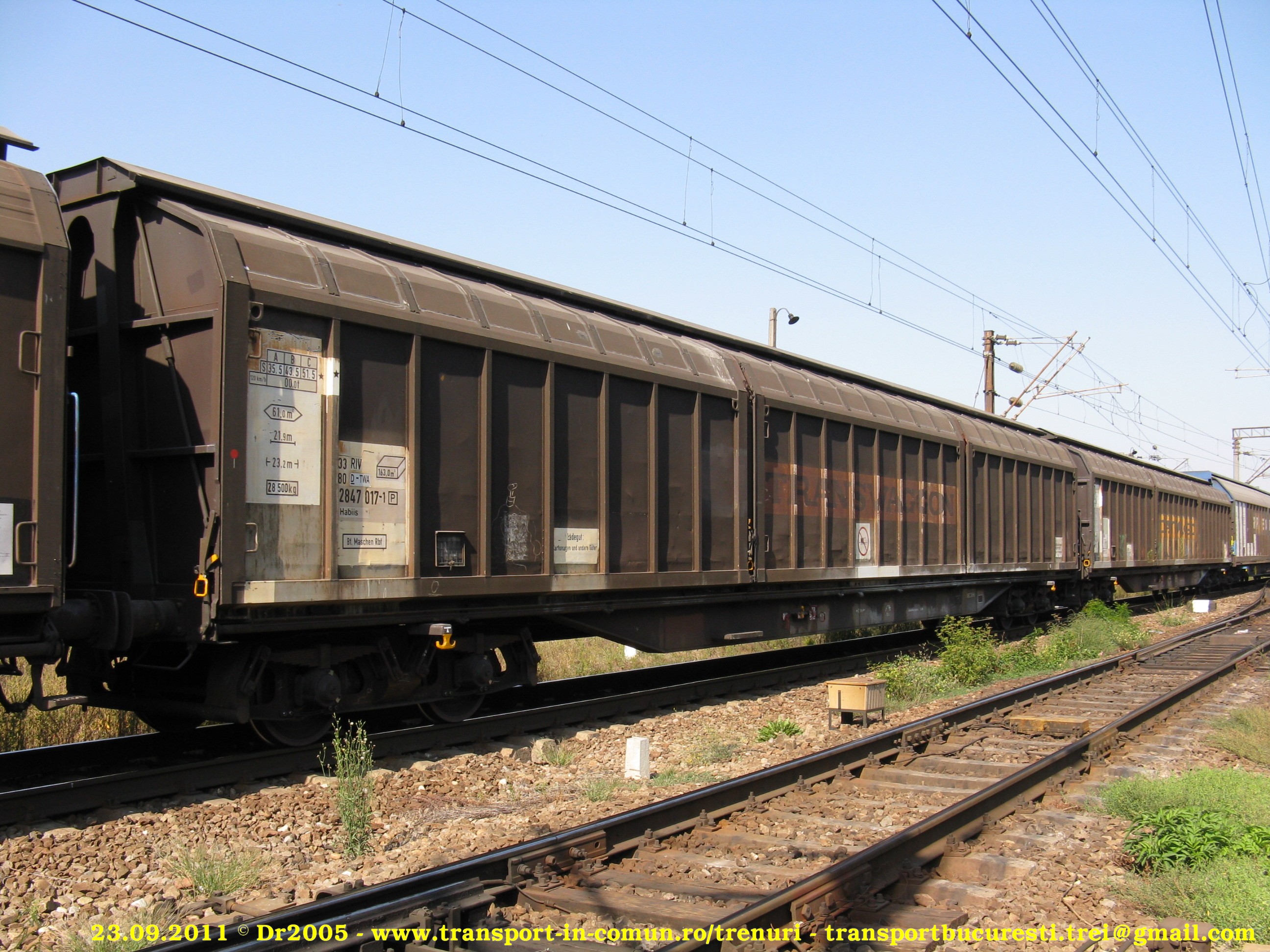

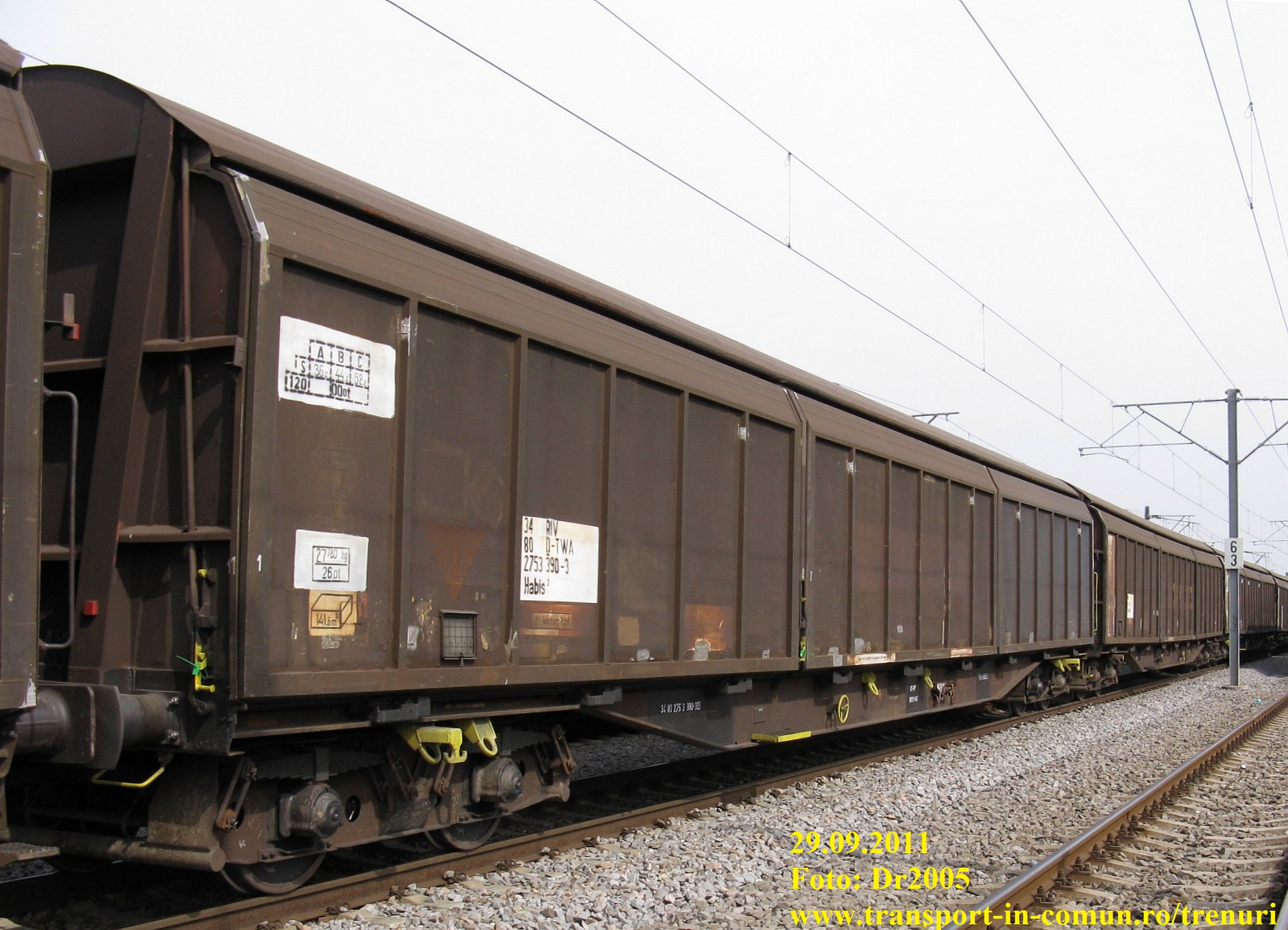

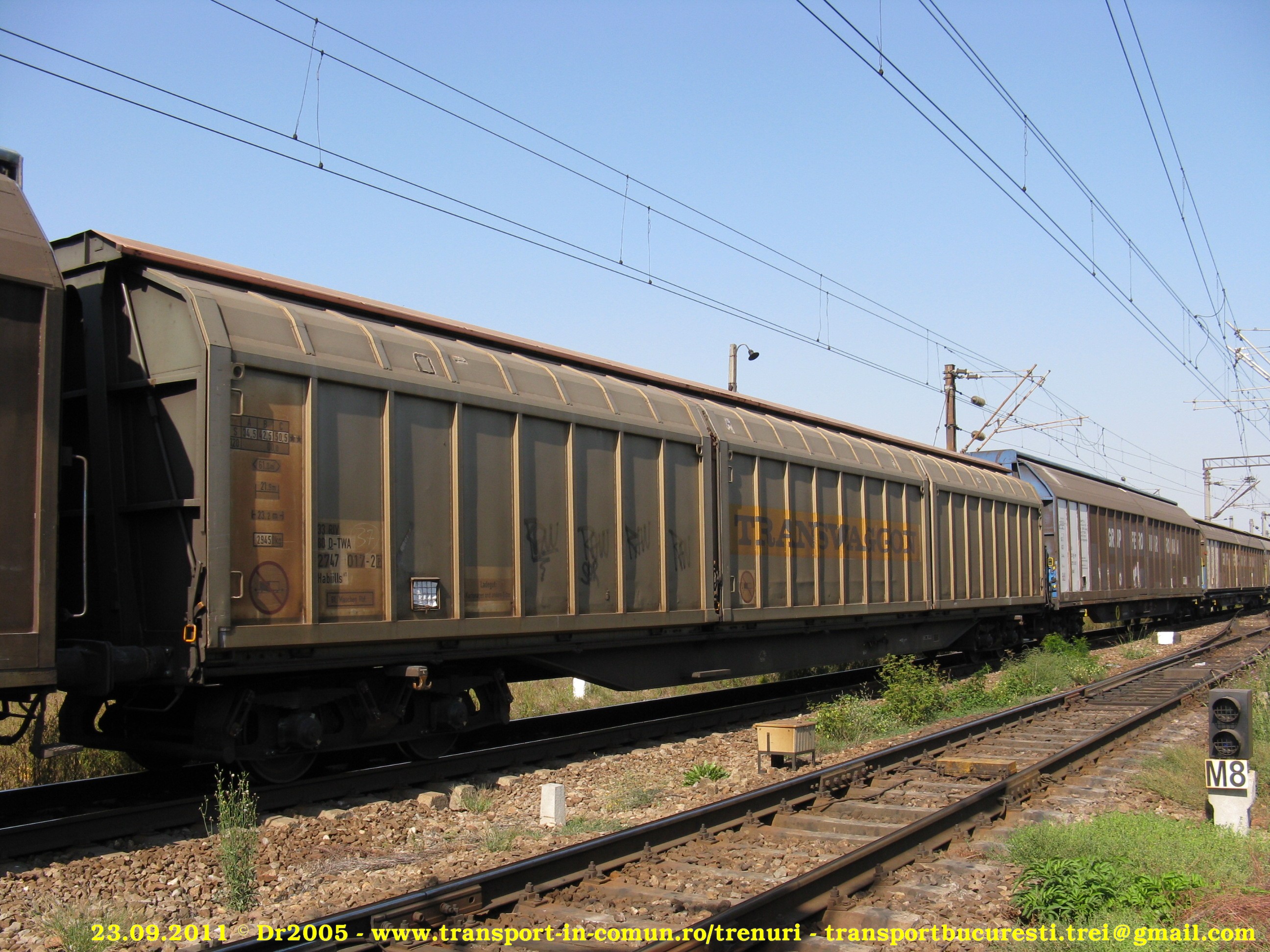

- vagon acoperit pe
boghiuri, cu pereţi culisanţi, destinat transportului mărfurilor cu volum
mare, a transportului paletizat, a transportului cutiilor mici şi rolelor de
hārtie şi a altor mărfuri care trebuie protejate īmpotriva agenţilor
atmosferici;

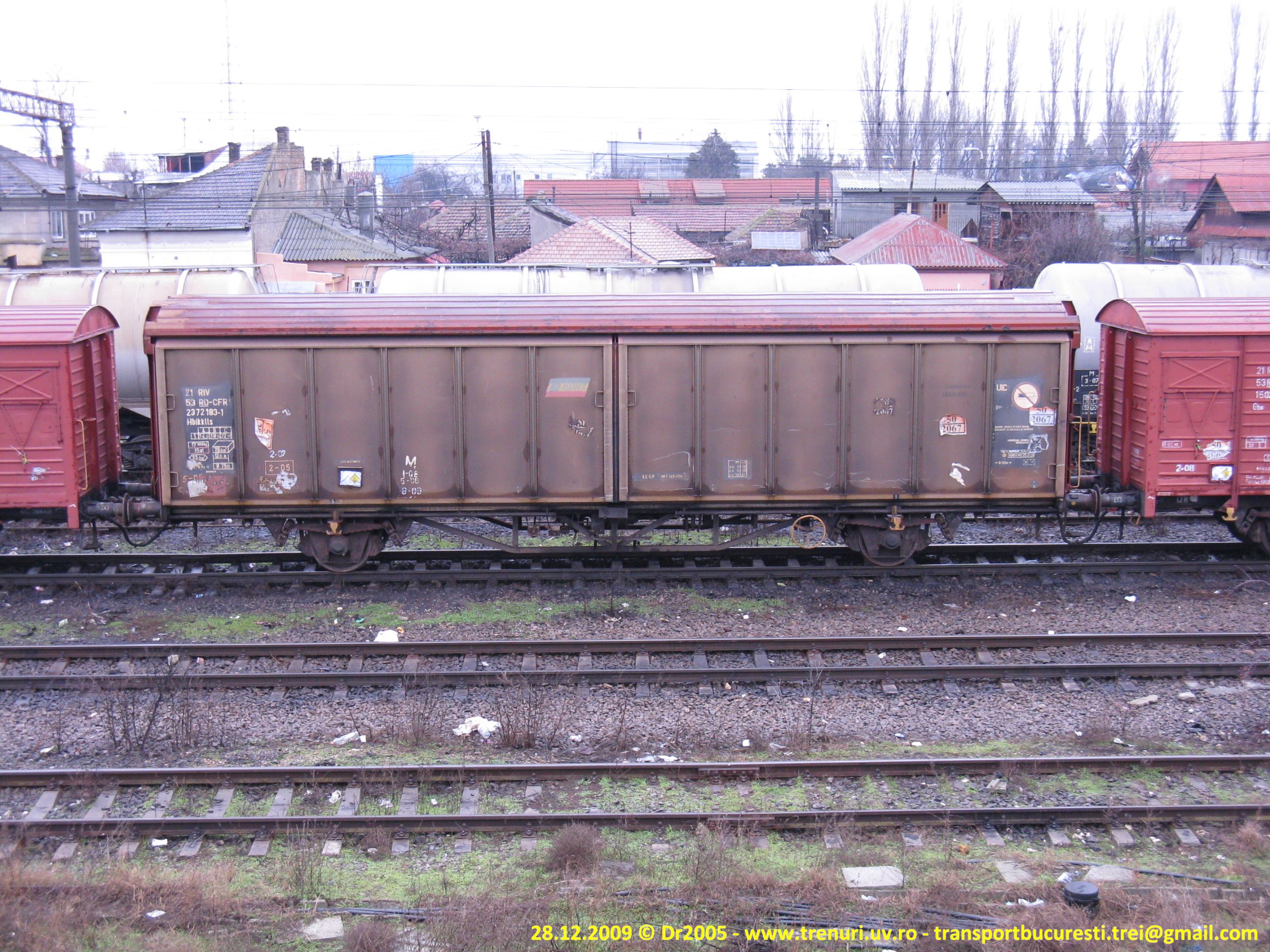

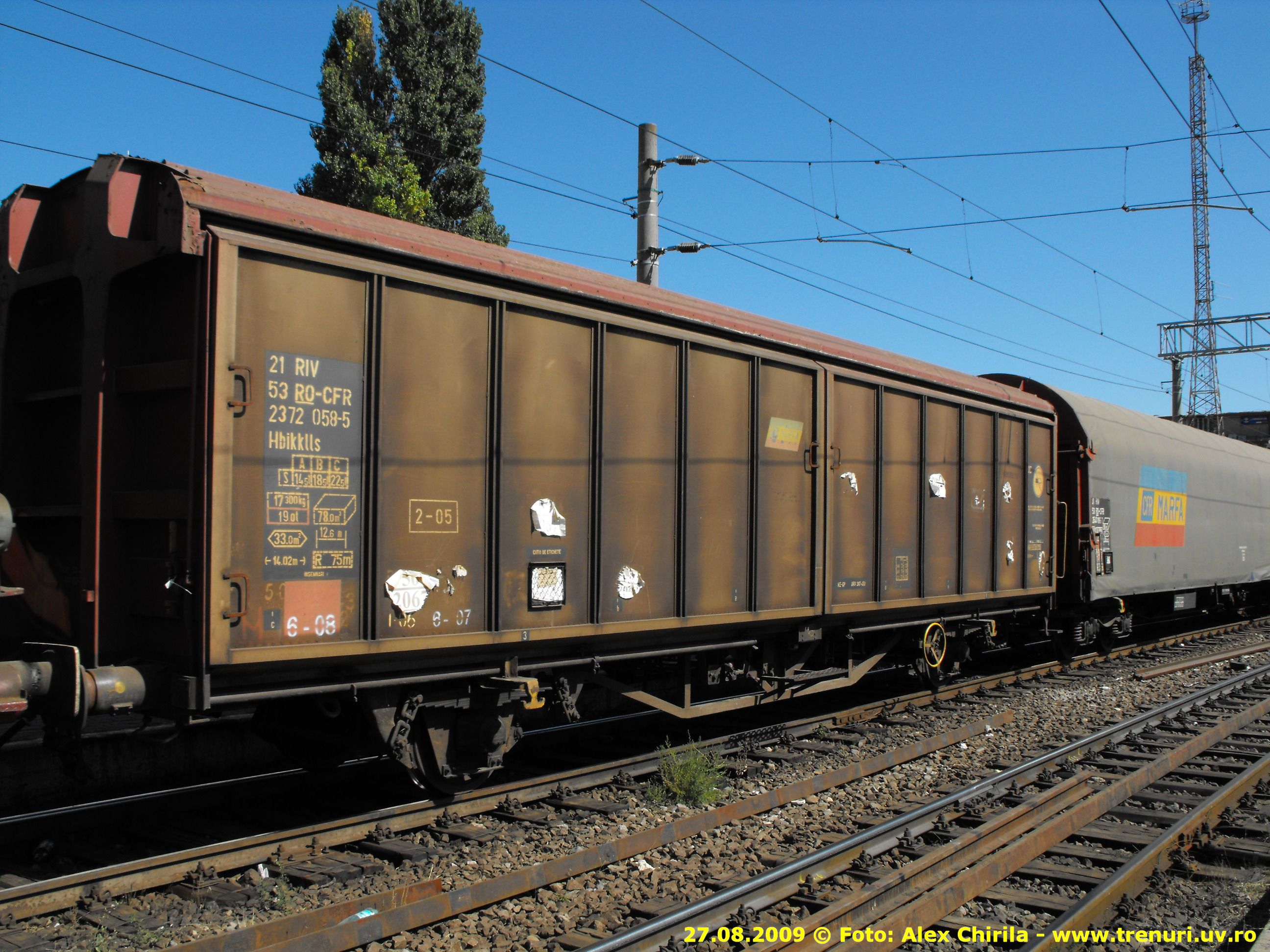

Hbikk(ll)s -
vagon acoperit pe două osii, cu pereţi culisanţi, de
capacitate medie, destinat transportului mărfurilor cu greutate scăzută, volum
mare şi sensibile la intemperii, executat prin transformarea vagonului Gbs;

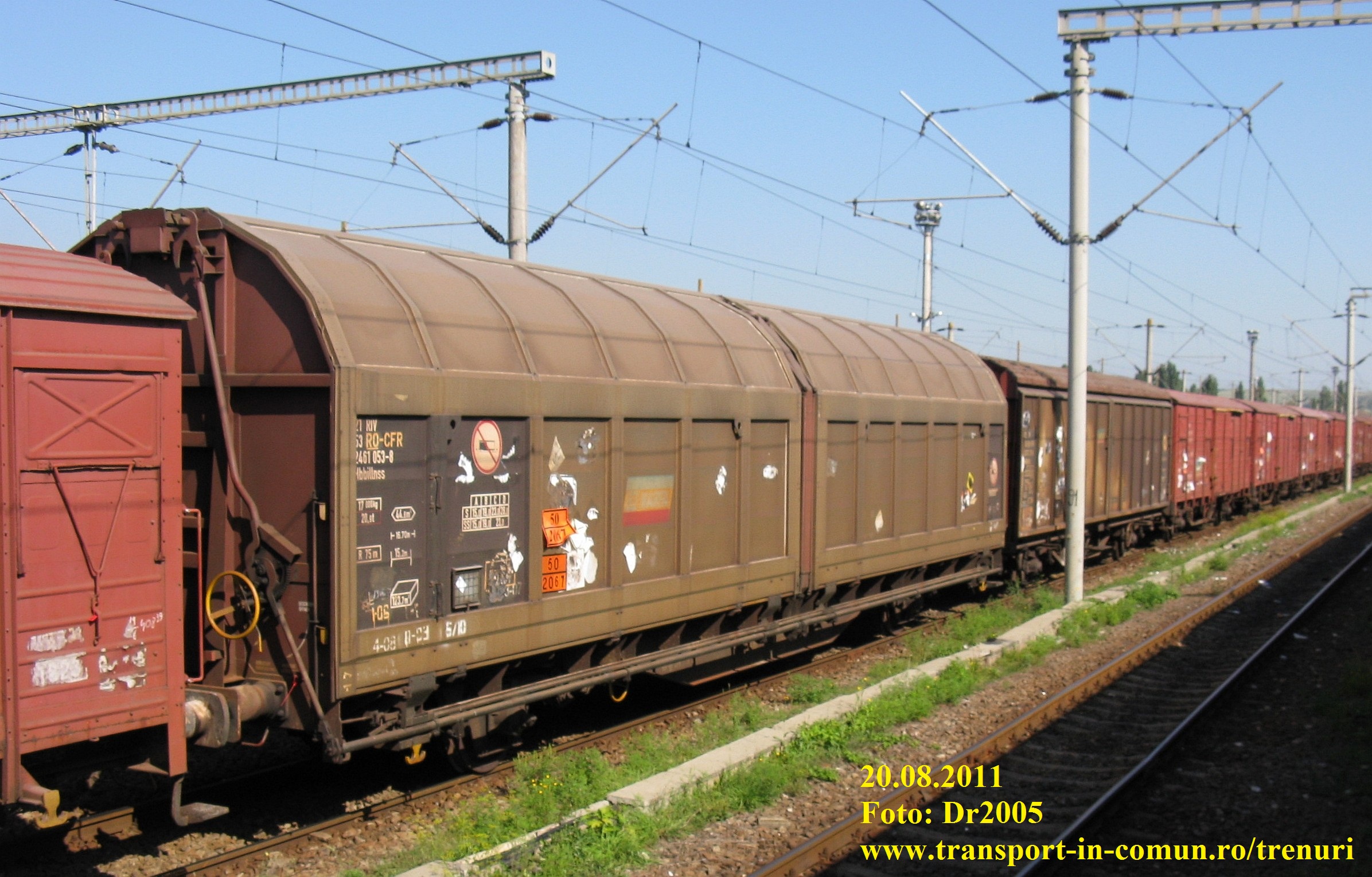

Hbbillnss -
vagon acoperit pe două osii, de mare capacitate, cu
pereţi culisanţi, de capacitate medie, destinat transportului mărfurilor cu
greutate scăzută, volum mare şi sensibile la intemperii;
Hccrs -
vagon acoperit, articulat, pe 3 osii, cu două platforme, destinat
transportului autoturismelor. Provine din
modernizarea unor vagoane produse de UV Arad.
Seria literală: |
Habbi(ll)ns |
Hbikk(ll)s |
Hbbillnss |
Hccrs |
|||||||||||||
Seria numerică: | 2770 | 2372 | 2461 | ||||||||||||||
Uzina constructoare: | Romvag Caracal | Bombardier | Xedox Exim | ||||||||||||||
Ani de fabricaţie: | 2008 | 1999 - 2001 | 2001 | 1984/2008 | |||||||||||||
Lungimea peste tampoane [mm]: | 23.264 | 14.020 | 16.700 | 27.000 | |||||||||||||
Distanţa īntre 2 osii (din 3) [mm]: | - | - | - | 10.420 | |||||||||||||
Ampatamentul unui vagon [mm]: | 17.724 | 8.000 | 10.000 | 20.840 | |||||||||||||

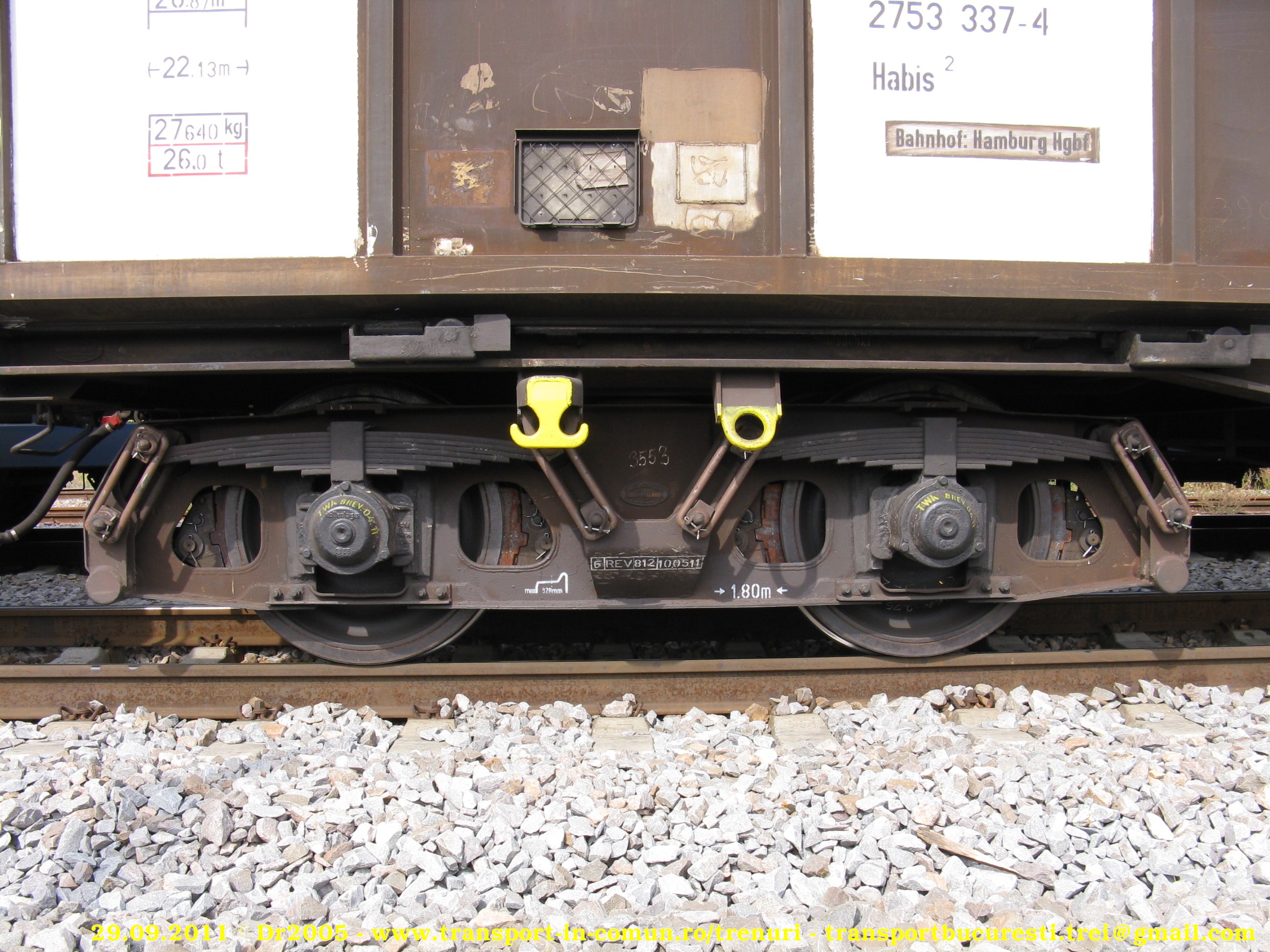

Tipul boghiului: | Y25 Ls | nu are | nu are | nu are | |||||||||||||
Ampatamentul boghiului [mm]: | 1.800 | - | - | - | |||||||||||||
Lungimea utilă minimă a cutiei [mm]: | 22.000 | 12.775 | 15.200 | - pltf. inf.: 25.760 - pltf. sup.:25.600 |
|||||||||||||
Lăţimea utilă minimă a cutiei [mm]: | 2.660 | 2.950 | - pltf. inf.: 3.090 - pltf. sup.: 2.600 |
||||||||||||||
Īnălţimea cutiei [mm]: | 2.800 | 2.850 | |||||||||||||||
Īnălţimea de la NSS [mm]: | 4.092 | 4.350 / 4.550 | |||||||||||||||
Suprafaţa utilă a podelei [m2]: | 62,48 | 33 | 44,8 | ||||||||||||||
Volumul util [m3]: | 167,2 | 78 | 121,7 | ||||||||||||||
Frāna automată: | tip KE-GP-A | tip KE | tip KE | tip KE-GP | |||||||||||||
Sarcina utilă: | 17 t | ||||||||||||||||
Tara: | 27 t | 17 t | 16,85 t | 31,6 t | |||||||||||||
Diametrul cercului de rulare [mm]: | 920 | 920 | 920 | 840 | |||||||||||||
Viteza maximă de circulaţie: | 120 km/h | 100 km/h | 120 km/h | 120 km/h | |||||||||||||
Sarcini de īncărcare autorizate: | A | B | C | D | A | B | C | A | B | C | A | B | C | ||||
s 120 |
37,0 0 |
45,0 0 |
53,0 0 |
63,0 0 |
s | 15,0 | 19,0 | 23,0 | s 120 |
15,1 0 |
19,1 0 |
23,1 0 |
s 120 |
16,0 0 |
16,0 0 |
16,0 0 |
Observaţii:
*) lu = lungimea
utilă;
**) īn tabelul cu date tehnice sunt tratate exclusiv vagoanele de
marfă aflate īn parcul operatorilor din Romānia īn anul 2008, nu şi
vagoanele mai noi de anul 2008 şi/sau ale operatorilor străini; mai
multe detalii despre celelalte vagoane īncadrate īn seria H vor fi
disponibile īn secţiunea ,,Date tehnice ale materialului rulant", īn
viitorul apropiat.
NSS
= Nivelul superior al şinei.
