Locomotiva de manevra grea LDH 1260 CP Terra Nova

Mesajde BogdanBogdan » Lun 16 Iun 2014, 13:55

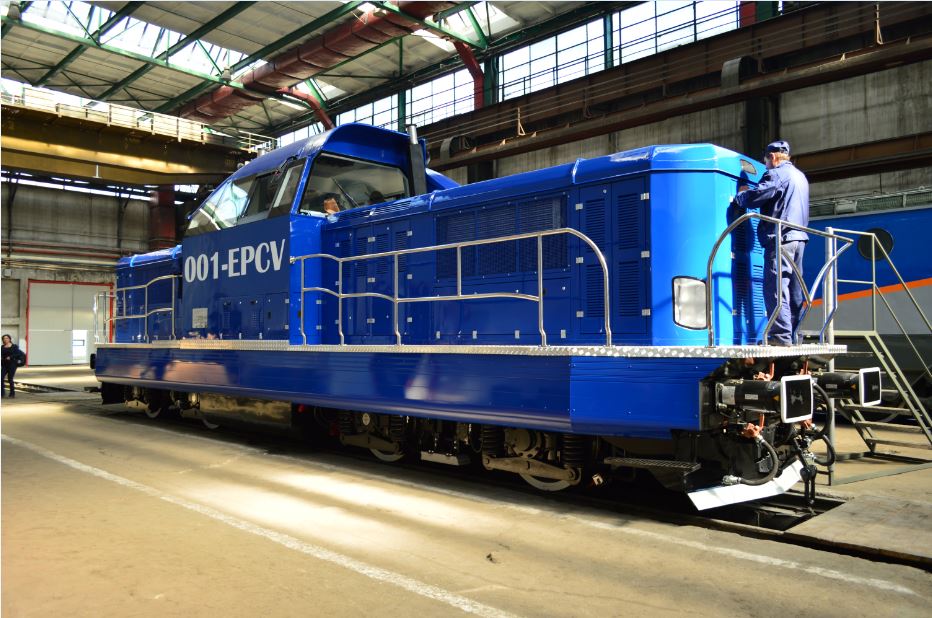

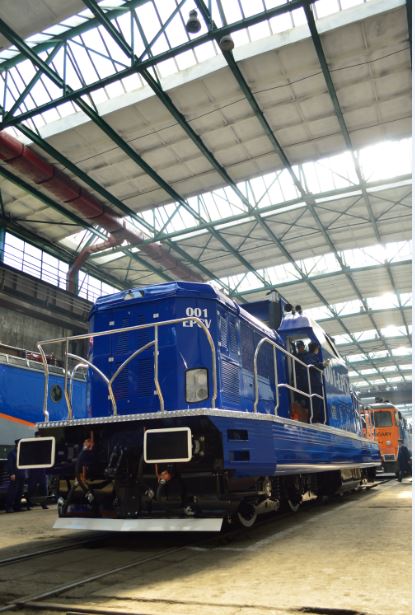

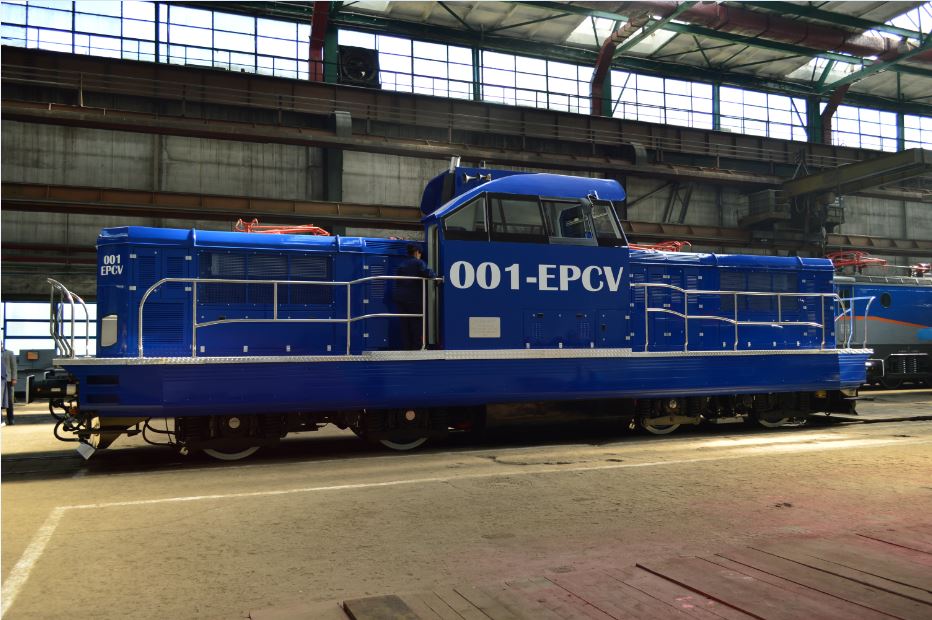

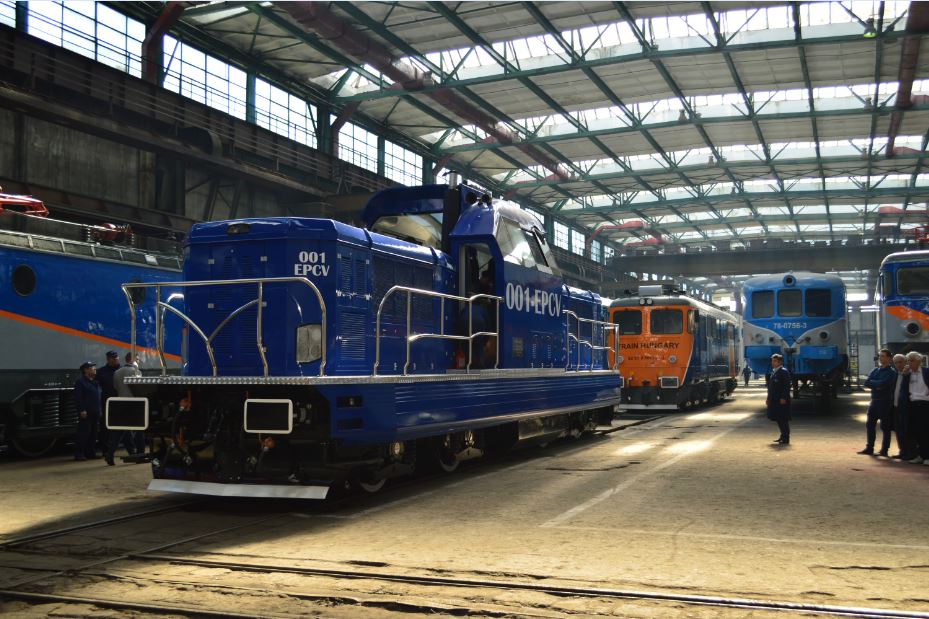

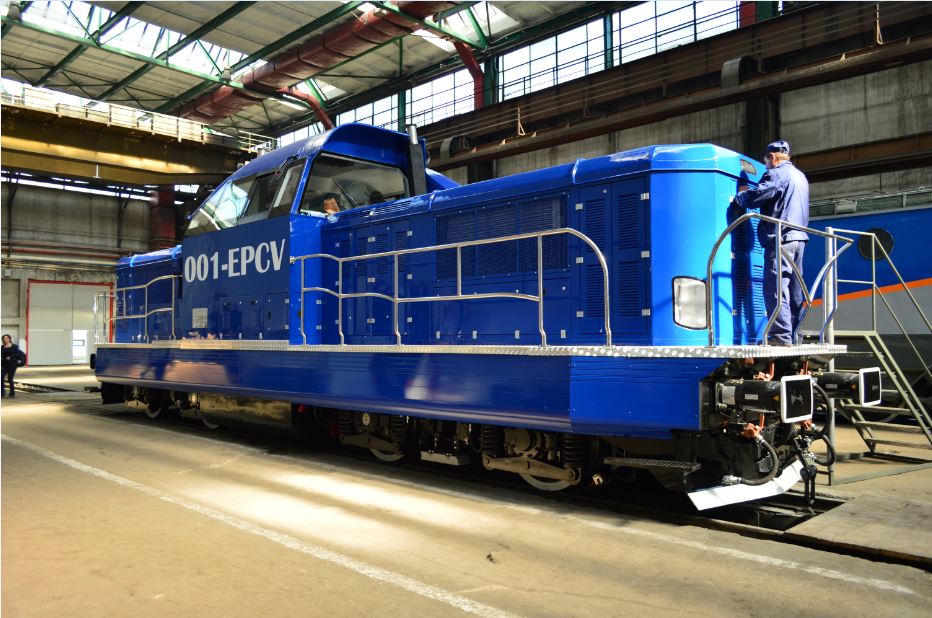

La Craiova, Reloc SA si ELECTROPUTERE VFU Craiova au construit prima locomotiva de manevra proiectata integral in Craiova numita Terra Nova LDH 1260 CP.
Fişiere ataşate
BogdanBogdan

Mesaje: 1
Membru din: Lun 16 Iun 2014, 12:11

Re: Locomotiva de manevra grea LDH 1260 CP Terra Nova

Mesajde Dr2005 » Vin 19 Iun 2015, 10:42

Date tehnice:
Formula osiilor: B'B
Lungimea peste tampoane: 14.800 mm
Înălţimea maximă peste NSS: 4.448 mm
Lăţimea maximă: 3.070 mm
Masa: 70 t
Masa maximă pe osie: 17,5 t
Ampatamentul boghiului: 2.500 mm
Diametrul roţii în stare nouă / uzată: 1.100 / 1.020 mm
Viteza maximă: 100 km/h
Raza minimă a curbei: 90 m
Puterea nominală: 1260 (2 x 630) CP
Forţa maximă de tracţiune: 230 kN
Volumul rezervorului: 3.500 l
Motoare diesel: 2 x CAT C 18
Turaţie motor: 1.300 rot/min
Transmisia: CAT TR 43

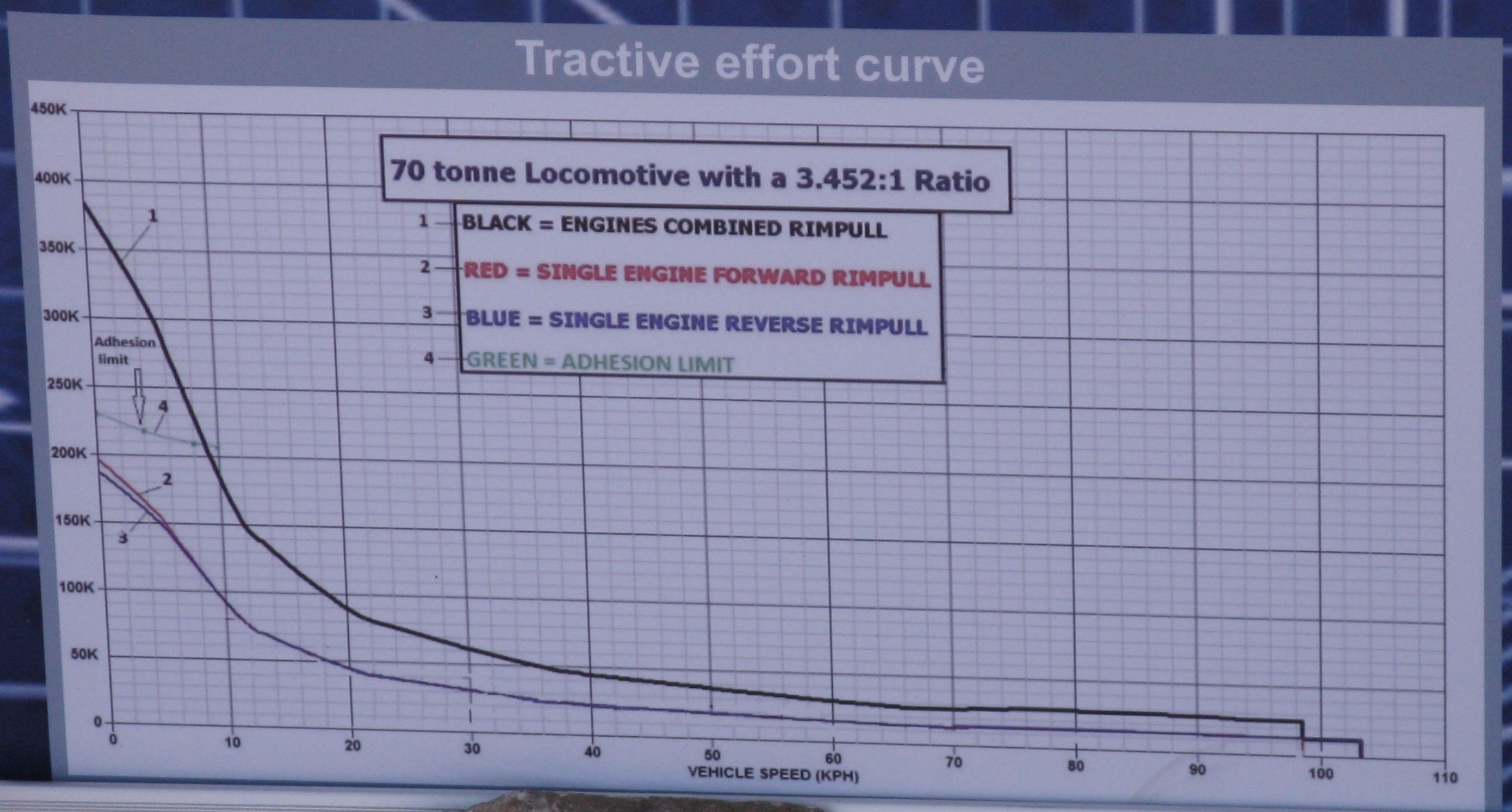

Caracteristica de tracţiune (faceţi click pentru a o vedea la rezoluţie mare):
813 001-0-BucN-130.JPG
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1902
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotiva de manevra grea LDH 1260 CP Terra Nova

Mesajde Dr2005 » Dum 21 Iun 2015, 10:45

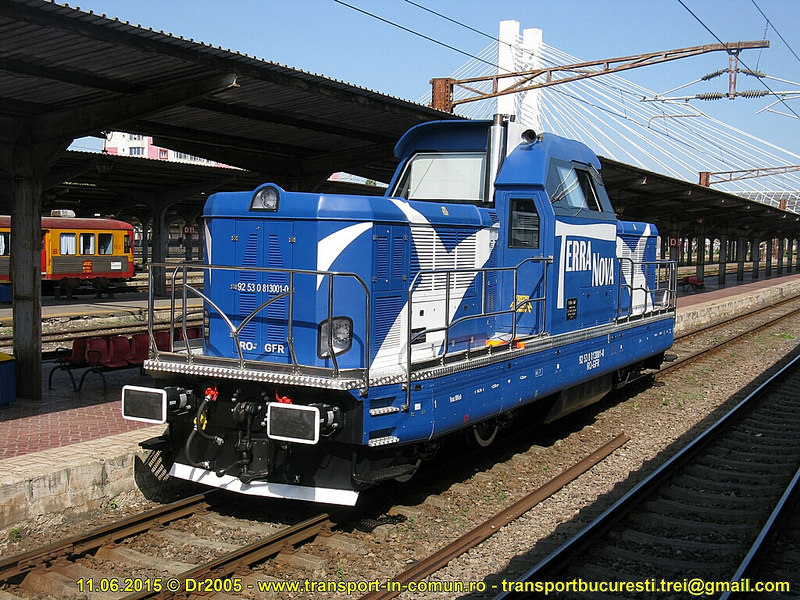

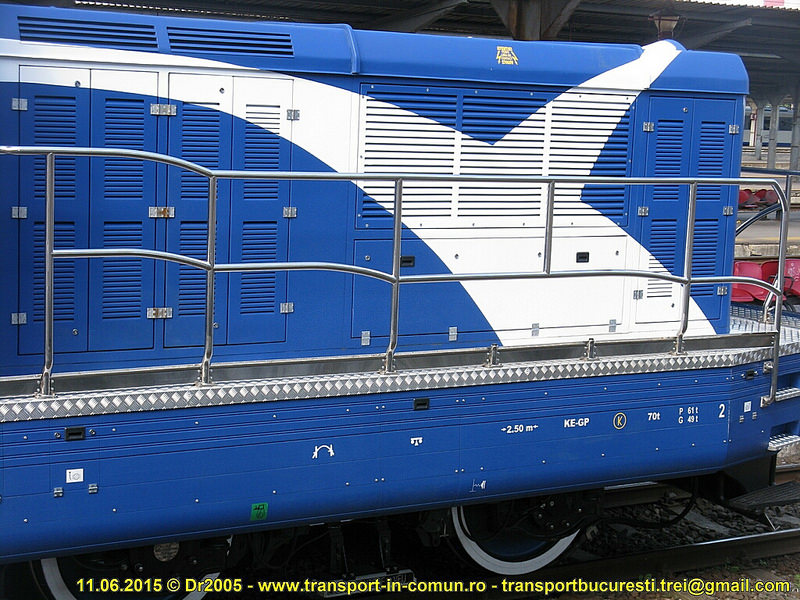

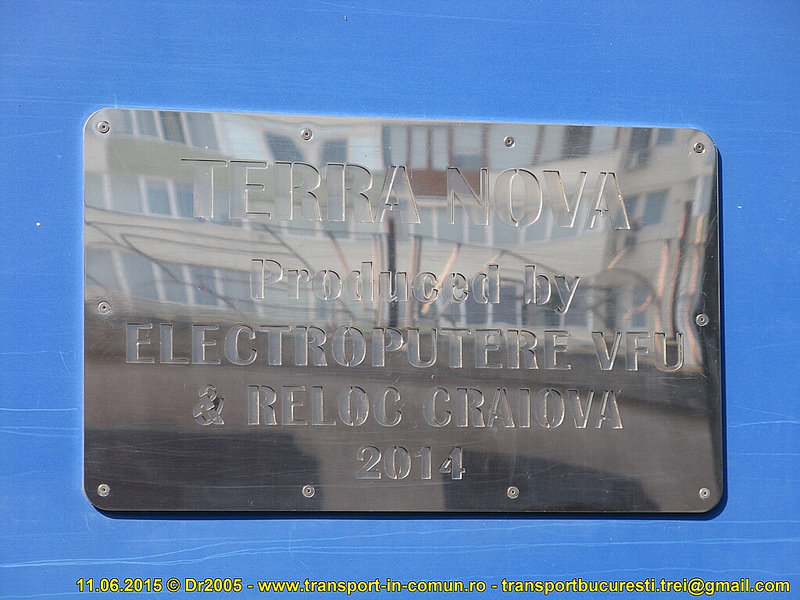

Cu ocazia Infratrans 2015 am avut ocazia să vedem şi locomotiva Terra Nova. A primit numărul 92 53 0813 001-0.
Imagine

Imagine

Imagine

Imagine

Imagine

Imagine

Imagine

Imagine

Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1902
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotiva de manevra grea LDH 1260 CP Terra Nova

Mesajde Dr2005 » Dum 21 Iun 2015, 17:07

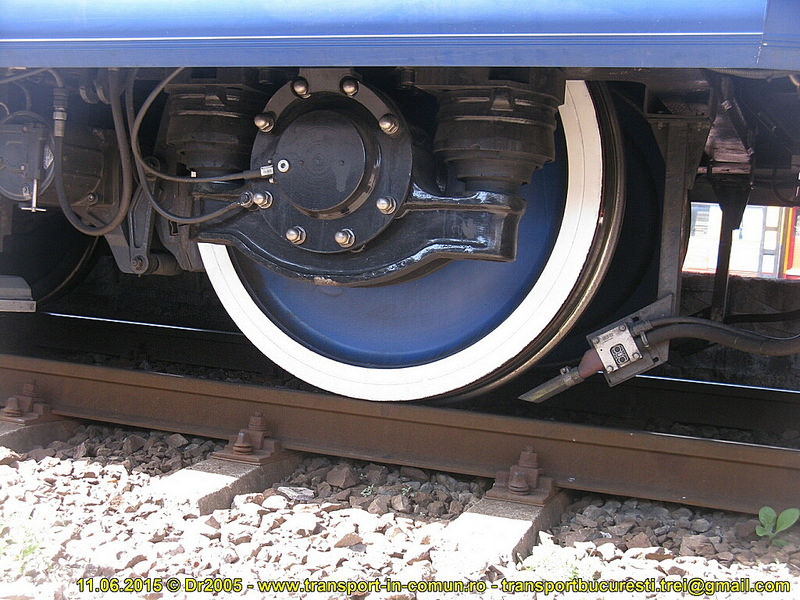

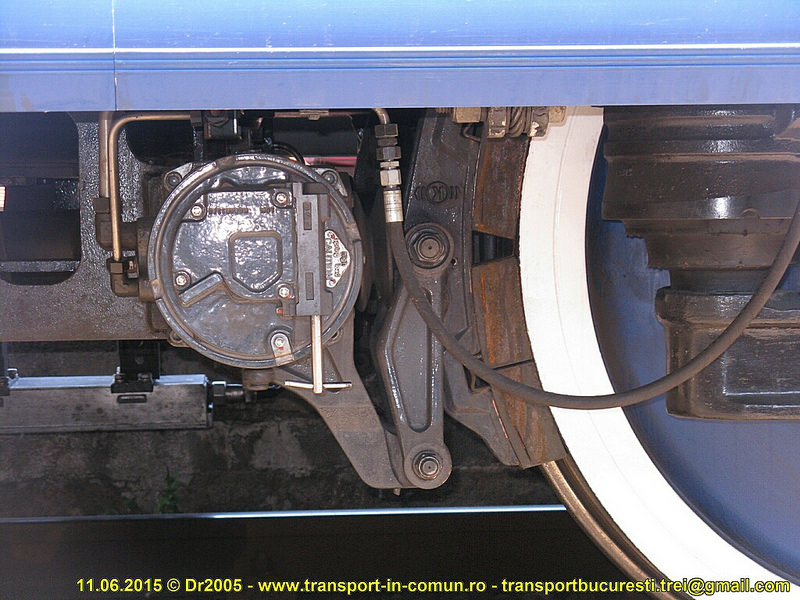

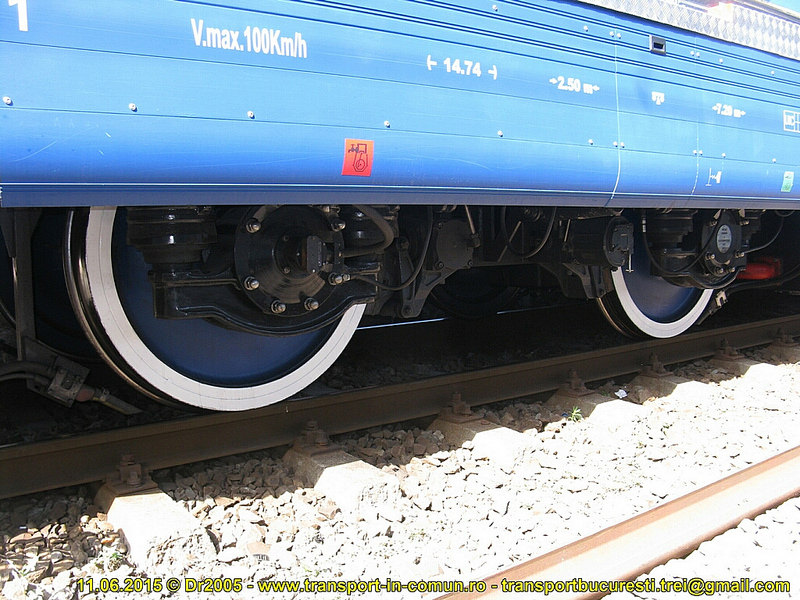

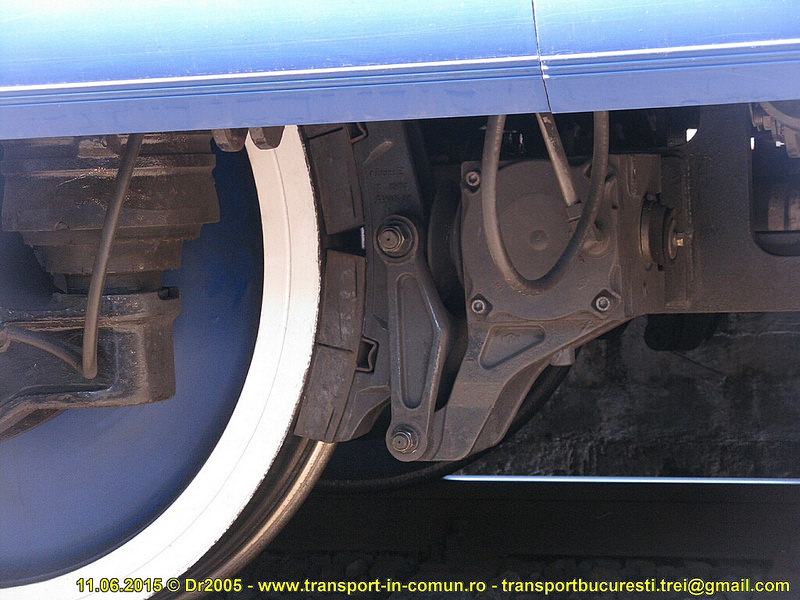

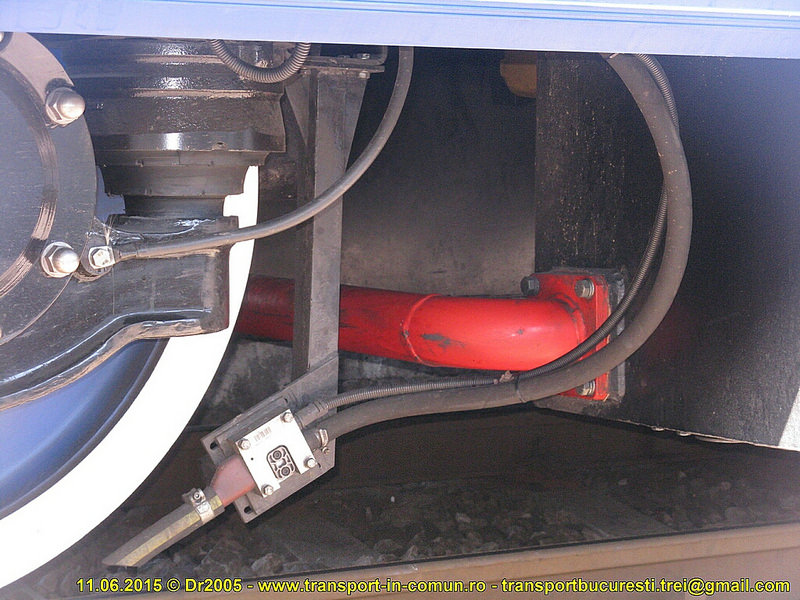

Boghiul 1 - m-am tot uitat la el, am găsit un singur rând de saboţi. Nu mă aşteptam ca pe o locomotivă produsă în 2014 să găsesc frână asimetrică.
Imagine

Imagine

Imagine

Ţevi pentru motorină:
Imagine

Imagine

Boghiul 2:
Imagine

Imagine

Imagine

Imagine

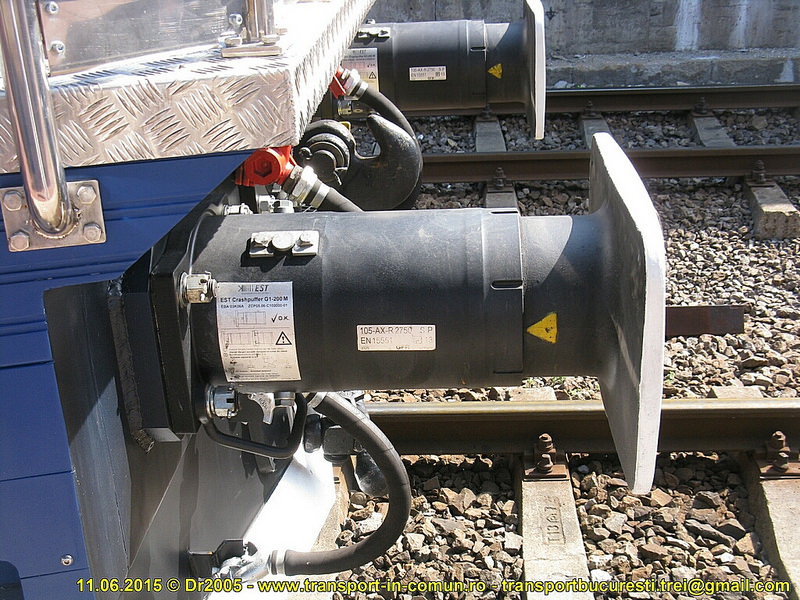

Tampon:
Imagine
