Locomotive diesel electrice seria 610 / LDE 2700 (motor MTU)

Mesajde Dr2005 » Lun 10 Feb 2014, 11:54

Locomotive diesel electrice seria 610 / LDE 2700 cp (motor MTU)

Reprezintă modernizarea locomotivei 060-DA cu motor MTU şi generator şi motoare electrice de tracţiune de curent alternativ de către S.C. Remarul 16 Februarie Cluj-Napoca (detalii pe site-ul lor).

Date tehnice:
Formula osiilor: Co'Co
Puterea maximă: 2700 cp
Viteza maximă: 100 km/h
Masa maximă: 115 t
Masa maximă pe osie: 19 t
Forţa maximă de tracţiune: 350 kN
Lungimea: 17.000 mm
Lăţimea: 3000 mm
Înălţimea peste nivelul superior al şinei: 4475 mm
Ampatamentul locomotivei: 9000 mm
Diametrul roţii în stare nouă: 1100 mm
Raza minimă de înscriere în curbă în linie curentă: 275 m

Motorul: MTU 16V4000R43R
Puterea nominală: 2000 kW
Turaţia nominală: 1800 rot/min
Turaţia de relanti: 600 rot/min
Cuplu maxim: 9019 Nm
Număr cilindrii: 16, în V
Capacitate cilindrică: 76,3 litri
Alezaj / cursă: 170 / 210 mm

Generatorul principal: GFP 560 M8
Putere nominală: 2000 kVA
Turaţia nominală: 1800 rot/min
Tensiunea: 1400 V
Frecvenţa: 120 Hz
Intensitatea: 825 A

Motoarele electrice de tracţiune: 6, tip GDTM 533 F, asincrone trifazate de c.a.
Putere nominală: 475 kVA
Turaţia nominală: 2380 rot/min
Tensiunea: 1400 V
Frecvenţa: 48 Hz
Intensitatea: 238 A

Compresorul: Almig TrackAir TA22E, cu şurub
Debit aer: 2770 l/min
Presiunea: 10 bar
Motor asincron trifazat, puterea motorului: 48 kW
Turaţia nominală a motorului: 3000 rot/min

Acţionare: curentul alternativ produs de generator este redresat şi transmis către cele 6 invertoare (câte unul pentru fiecare motor electric de tracţiune).

Locomotiva este prevăzută cu frână electrică.

Nr. unităţi în serviciu până la data prezentului mesaj: 2 (ambele la CTV)

Galerie foto - în curând
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1797
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive diesel electrice seria 610 / LDE 2700 (motor

Mesajde Dr2005 » Lun 10 Feb 2014, 11:56

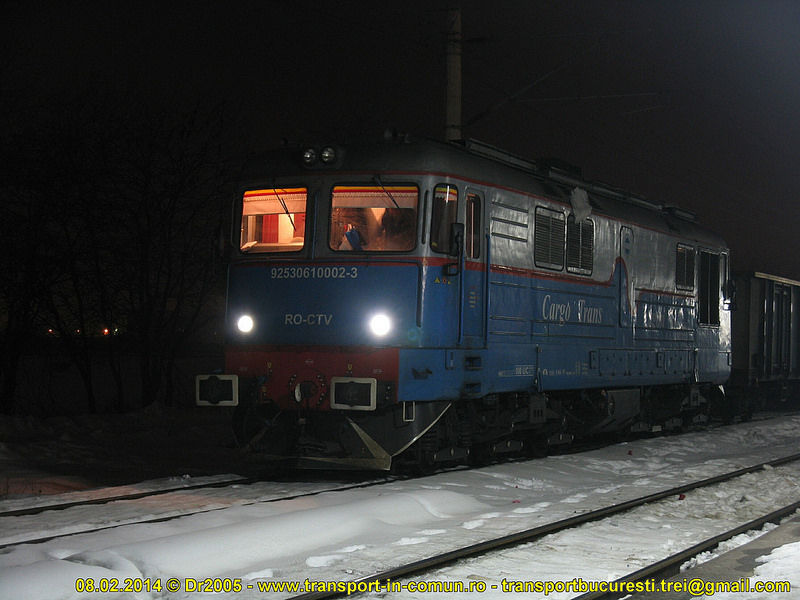

91 53 0610 002-3 în staţia Ploieşti Vest:
Imagine
