Locomotive electrice de 5100 kW (seriile 40/41/42 - 060-EA/EA1/EA2)

Producător: ASEA (nr. 001 - 009), Electroputere Craiova (sub licenţă ASEA). Au fost 931 unităţi pentru CFR (10 ASEA şi 921 Electroputere), la care s-au adăugat alte câteva sute de locomotive exportate în Bulgaria şi fosta Iugoslavie. Câteva locomotive din România au ajuns şi la operatori privaţi din Ungaria, iar cel puţin un EA a fost închiriat în Slovacia. De asemenea, o locomotivă a primit un transformator nou pentru a putea fi alimentată la 15.000 V c.a., fiind vândută în Germania. După mai mulţi ani de conservare, locomotiva a ajuns în Suedia, unde va fi reparată şi repusă în circulaţie.

Iniţial, locomotivele erau înmatriculate ca 060-EA-abc. Creşterea vitezei de circulaţie s-a realizat prin înlocuirea coroanelor dinţate de pe osiile montate, fiind astfel modificat raportul de transmitere între motorul electric de tracţiune şi osia montată. În acest fel, s-a putut creşte viteza maximă de circulaţie la 160 km/h (060-EA1), respectiv 200 km/h (060-EA2 - doar două unităţi, 122 şi 302, în prezent doar 302 fiind echipată cu boghiuri de 200 km/h, cel puţin pe hârtie).

La introducerea codificării UIC, s-a trecut de la codificarea 060-EA/EA1/EA2 la încadrarea în seriile 40/41/42.

Date tehnice:
Ecartamentul: 1.435 mm
Formula osiilor: Co'Co
Lungimea peste tampoane: 19.800 mm
Lungimea cutiei: 18.500 mm
Lăţimea cutiei: 3.000 mm
Înălţimea cu pantograful coborât: 4.500 mm
Domeniul de lucru al pantografului, faţă de NSS: 4.850 ... 6.580 mm
Ampatamentul: 14.800 mm
Ampatamentul boghiului: 4.350 mm
Diametrul roţilor noi/uzate: 1.250/1.210 mm
Masa totală: 120 t (126 t cu balast)
Masa pe osie: 20 t (21 t cu balast)
Viteza maximă constructivă seria 40/41/42: 140/160/200 km/h
Raport de transmitere dintre motorul electric de tracţiune şi osia montată seria 40/41/42: 3,65:1/2,74:1/2,108:1
Tensiunea nominală a liniei de contact: 25 kV
Tensiunea minimă/maximă a liniei de contact: 19,5/27,5 kV
Puterea nominală a transformatorului: 5.790 kVA
Puterea disponibilă pentru încălzirea trenului: 700 kVA la 1.507 V
Motoare electrice de tracţiune: 6, de curent continuu, cu excitaţie serie
Puterea unui motor electric de tracţiune - în regim uniorar/în regim de durată: 900 kW/850 kW
Turaţie - maximă/regim uniorar/regim de durată: 1.920/1.085/1.100 rot/min
Tensiunea de alimentare: 770 V
Intensitatea - maximă/regim uniorar/regim de durată: 2.000/1.250/1.180 A
Masa motorului: 2.920 kg
Bateria de acumulatoare: 108 V
Frână automată tip Knorr, cu robinet Knorr D2
Frână directă Oerlikon
Frână electrică reostatică, putere 2.600 kW, curent maxim de frânare 960 A


Galerie foto seria 40; Galerie foto seria 41; Galerie foto seria 42
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Dum 14 Iul 2013, 18:17

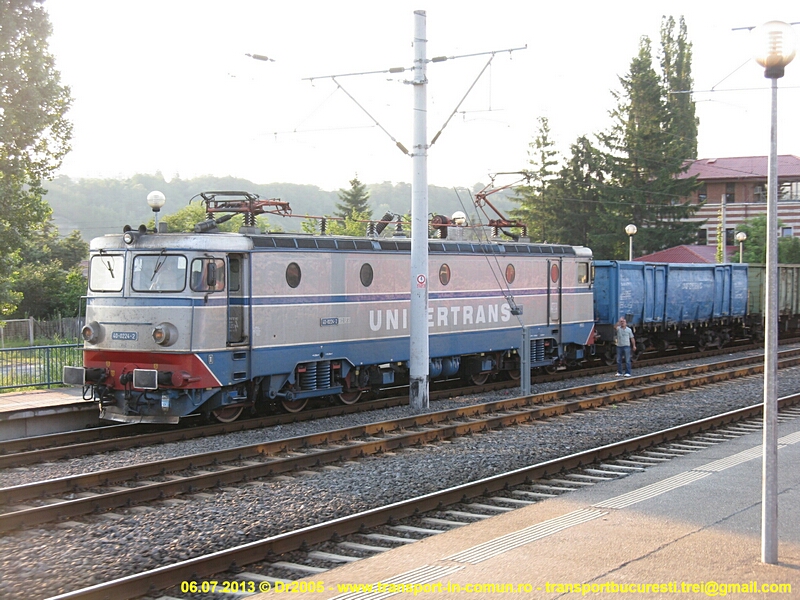

40-0224-2, Unicom Grup, Câmpina

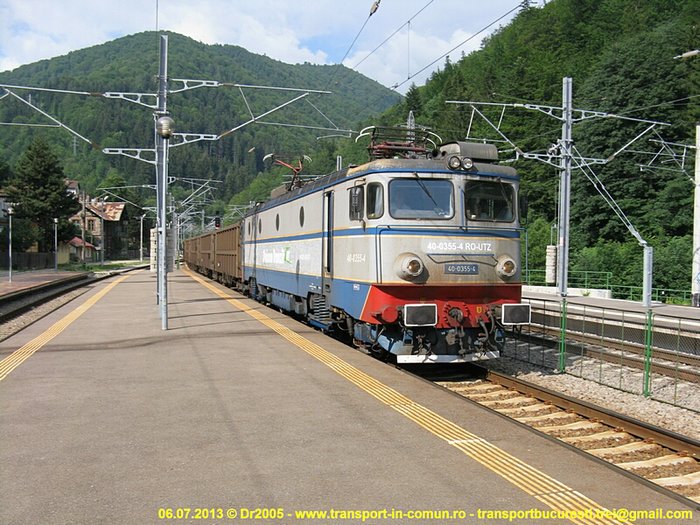

40-0355-4, Unicom Grup, Sinaia

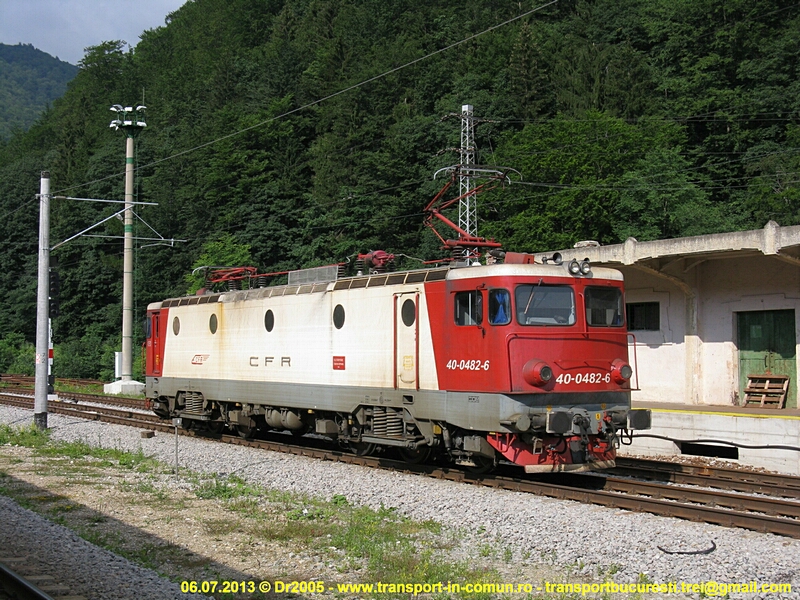

40-0482-6, C.F.R. Călători, Sinaia (locomotivă de rezervă)


Marfar Vest Trans Rail (probabil) în Sinaia:

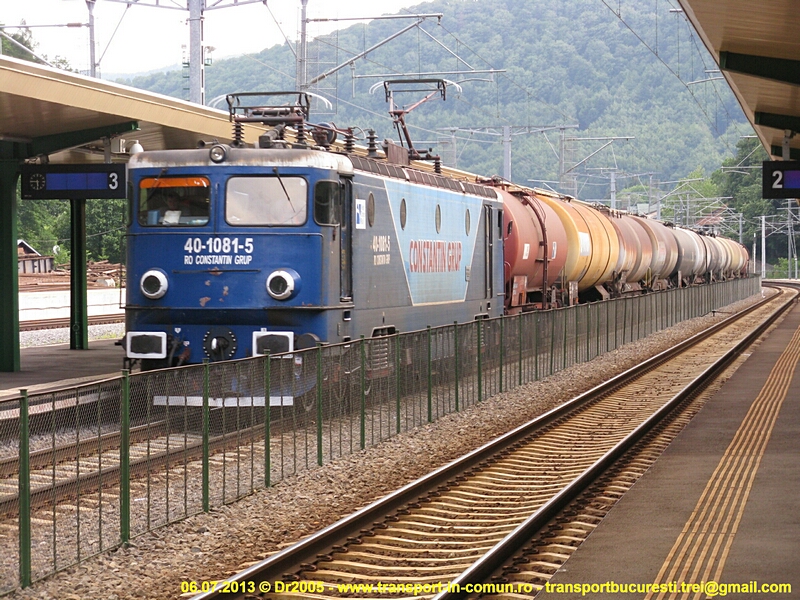

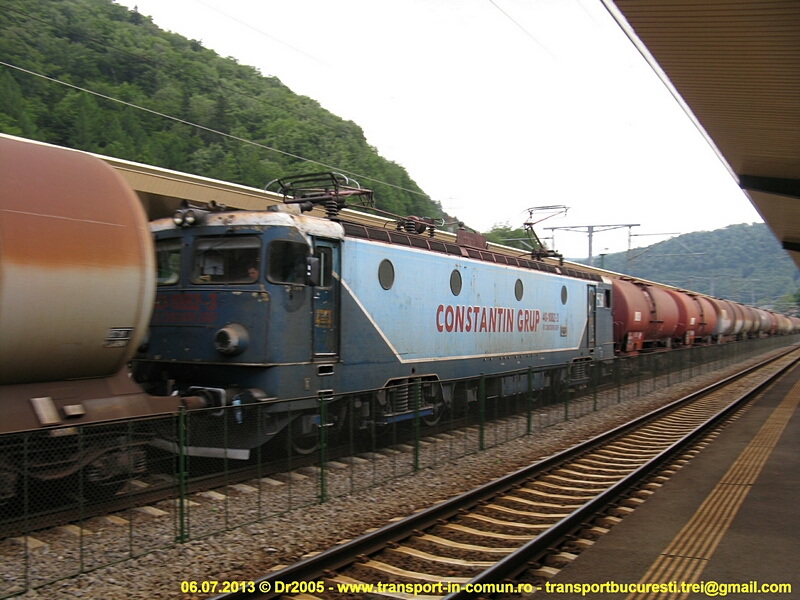

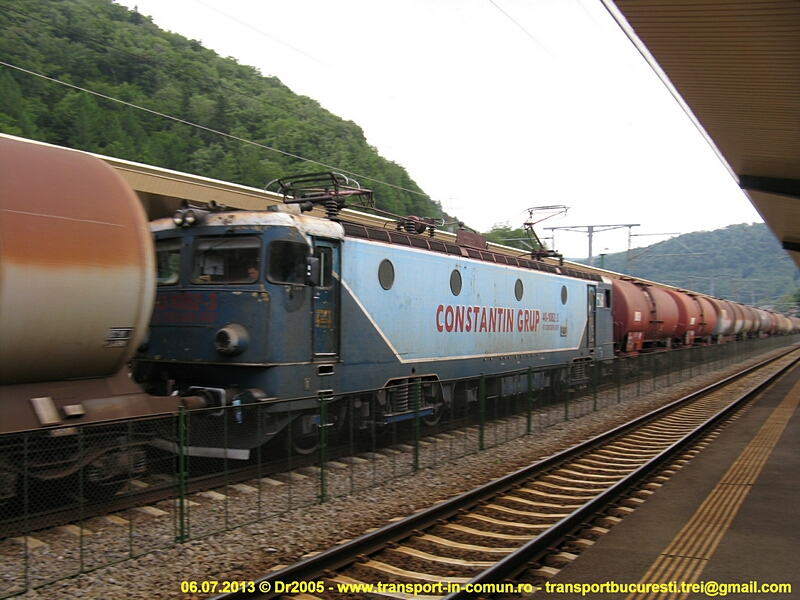

- 40-1081-5, Constantin Grup


- 40-1082-3, Constantin Grup

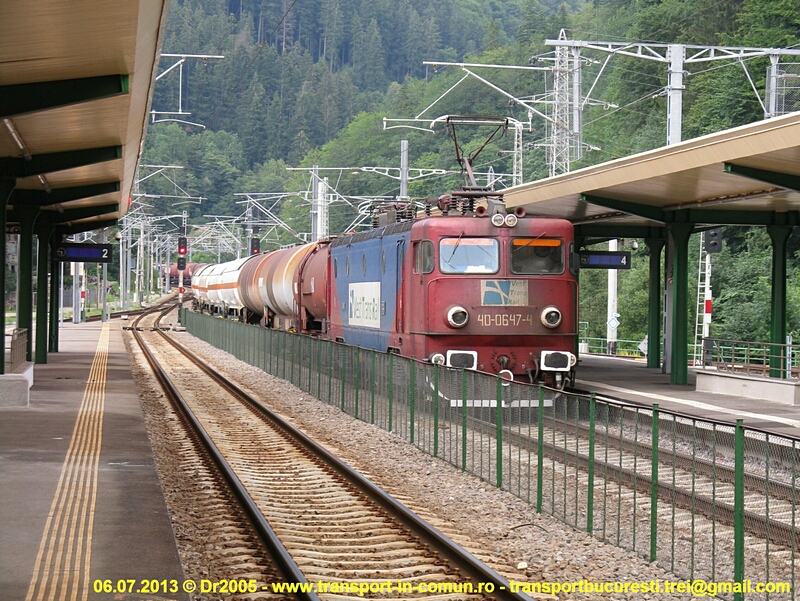

- 40-0647-4, Vest Trans Rail
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Mie 07 Aug 2013, 10:15

40-0355-4 la Predeal
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Joi 10 Oct 2013, 12:50

În Craiova:
40-0830-6
Imagine

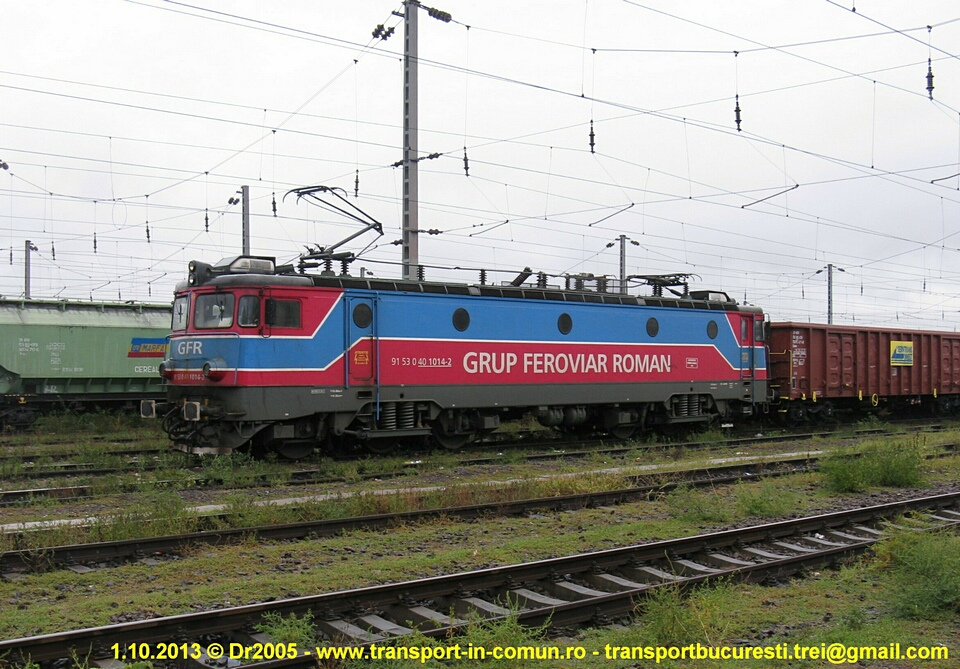

40-1014-2
Imagine

Şi două locomotive ale GFR detaşate la filiala ungurească, Train Hungary:

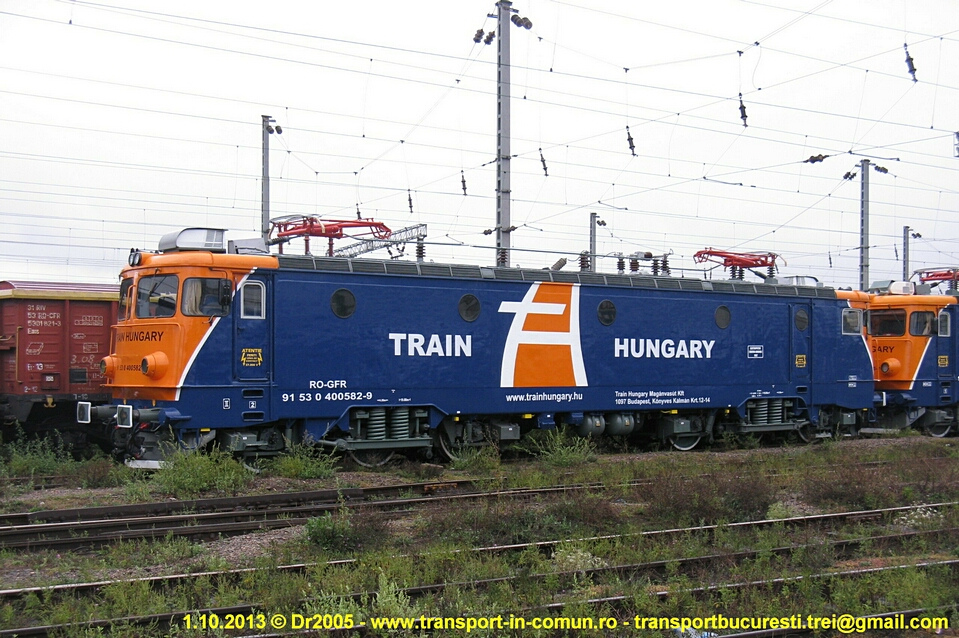

91 53 0400 582-9
Imagine

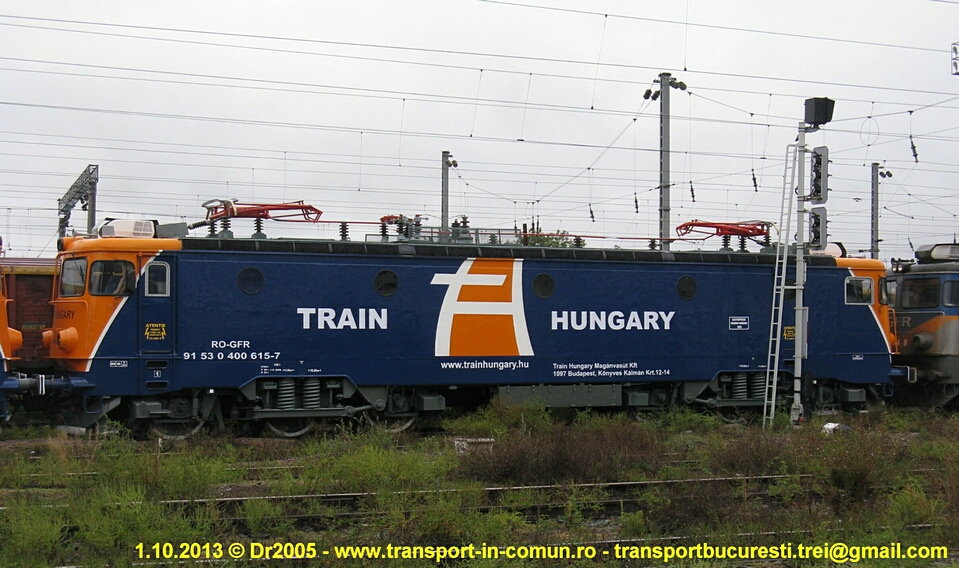

91 53 0400 615-7
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Dum 13 Oct 2013, 23:08

În Târgu-Jiu:
40-0080-8
Imagine

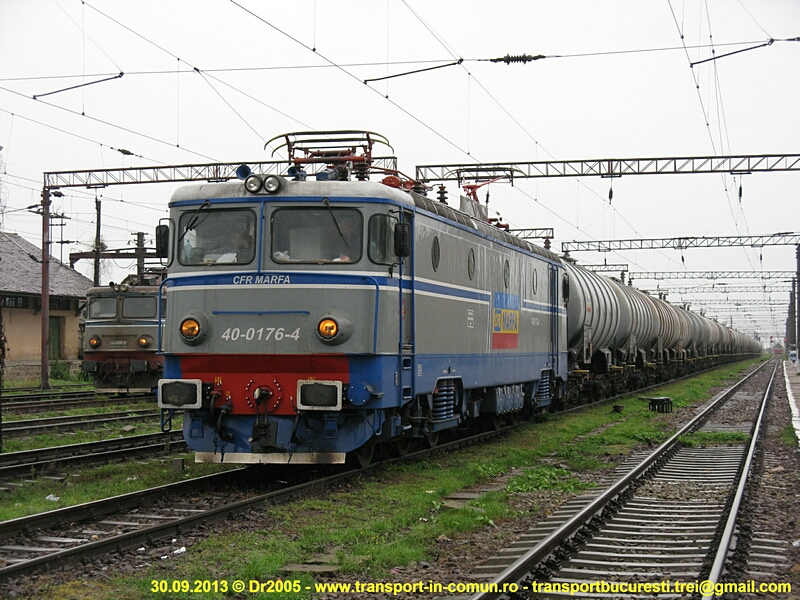

40-0176-4
Imagine

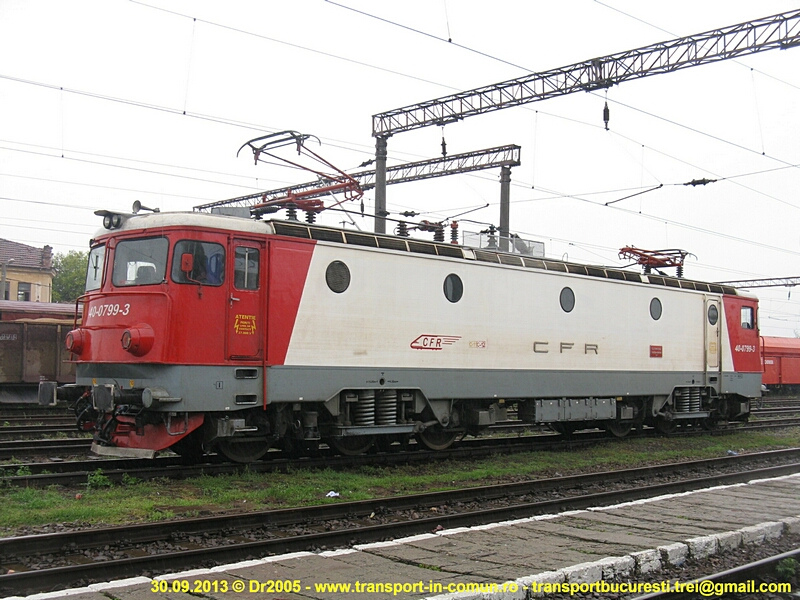

40-0799-3, închiriată la DB
Imagine

Imagine

Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Lun 21 Oct 2013, 00:40

41-0387-5 cu trenul IR 1643 (Bucureşti Nord - Salva - Sighetu Marmaţiei), împingându-l în Gara de Nord:
Imagine[

Imagine[

- pantograf:
Imagine

- CFR:
Imagine

- fabricată în 1972 de Electroputere (sau cel puţin aşa scrie pe ea) şi reparată de... Electroputere VFU. Probabil e vorba de locomotivele pe care trebuia să le repare Reloc, care Reloc a fost cumpărat de GFR, la fel ca şi Divizia VFU de la Electroputere:
Imagine

Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Lun 21 Oct 2013, 01:05

Plecarea lu 41-0387-5:
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Vin 27 Dec 2013, 09:49

41-0056-6
- cu R 3008 (Braşov - Bucureşti Nord) în staţia Ploieşti Vest:
Imagine

- cu IR 1633 (Bucureşti Nord - Braşov) în Gara Bucureşti Nord:
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Sâm 11 Ian 2014, 23:06

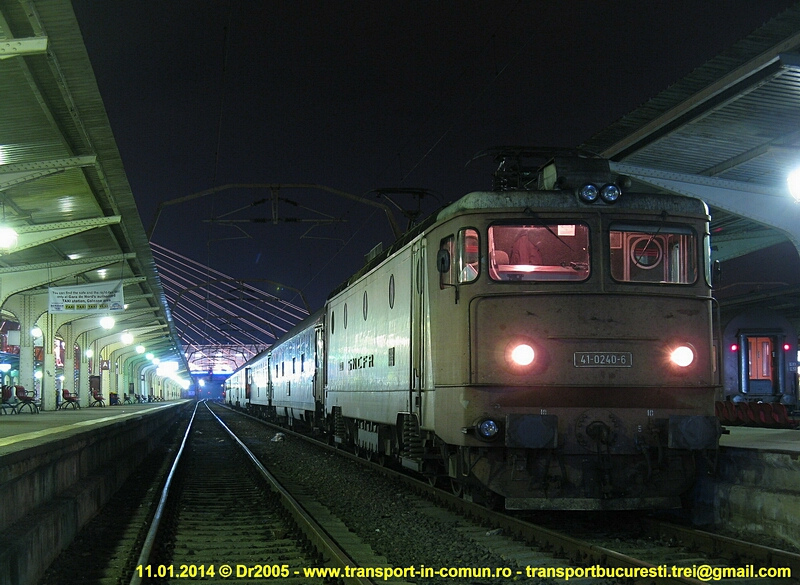

41-0240-6 cu IR 1746 (Satu Mare - Bucureşti Nord) în Gara Bucureşti Nord, cu 55 minute întârziere:
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Lun 27 Ian 2014, 08:56

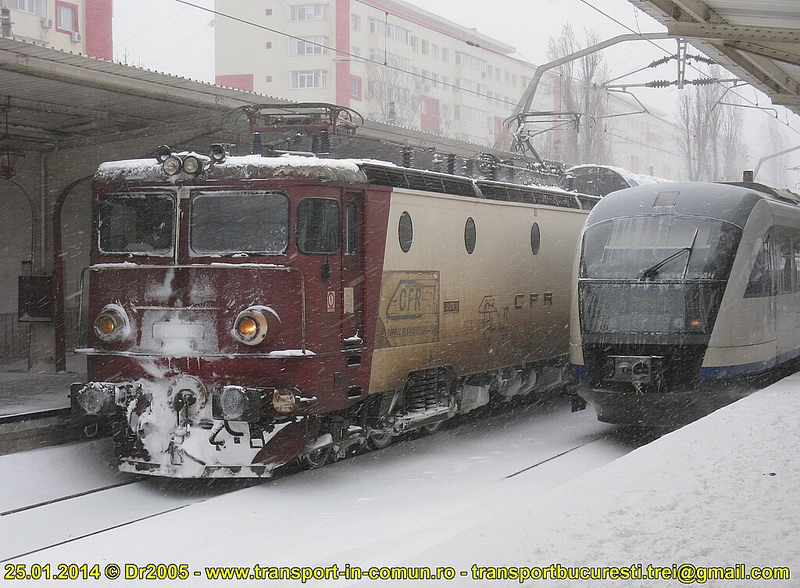

Câteva EA-uri pozate week-end-ul trecut în Bucureşti Nord:

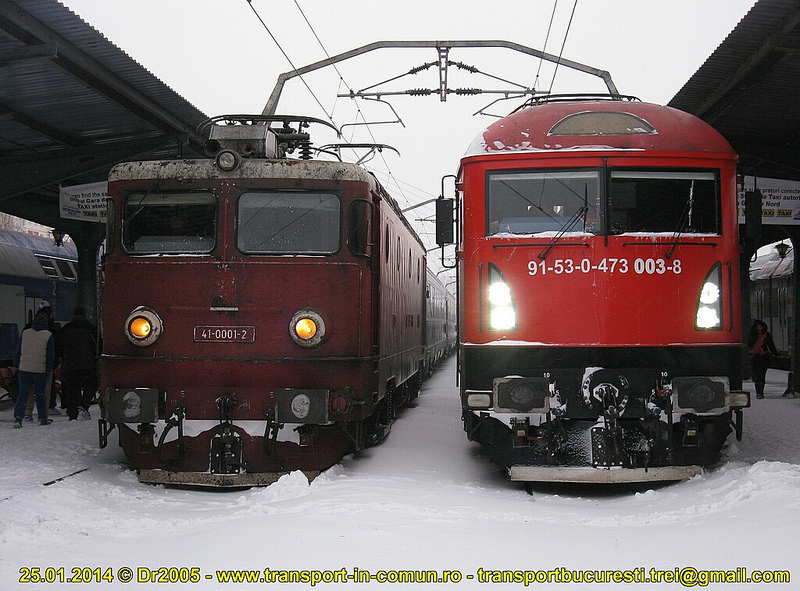

41-0001-2 - IR 1650 (Suceava - Bucureşti Nord)
Imagine

Imagine

41-0056-6
Imagine

41-0402-2
Imagine

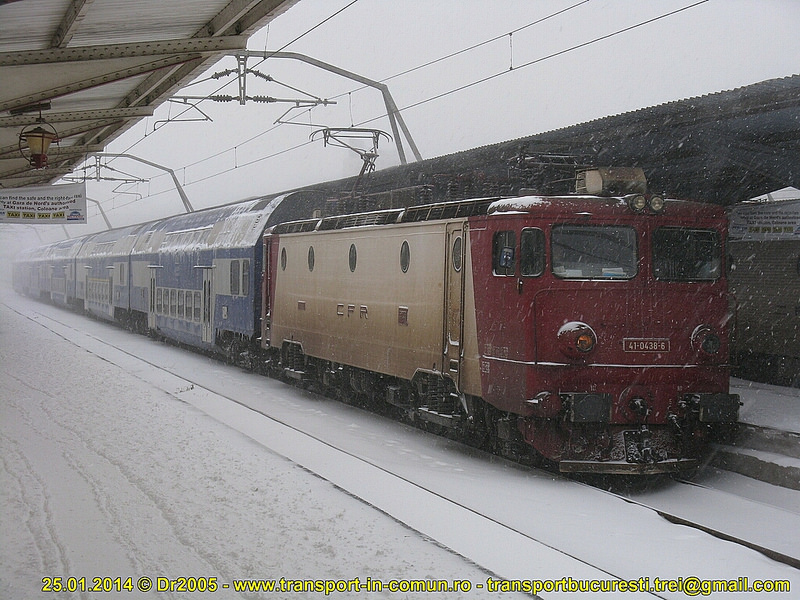

41-0438-6 - R 3004 (Braşov - Bucureşti Nord) - întârziere 222 minute
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Lun 27 Ian 2014, 08:58

41-0606-8 - R 2022 (Târgu Jiu - Bucureşti Nord, cu grupă de la Cluj-Napoca) - întârziere 30 minute
Imagine

41-0767-8
Imagine

41-0810-6 - IR 1557 (Bucureşti Nord - Ploieşti Sud)
Imagine

41-0926-0
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Alex Avram » Mie 29 Ian 2014, 20:22

Bataie totala de joc la EA 926 :cry: :oops:
Alex Avram

Mesaje: 1
Membru din: Joi 24 Ian 2013, 19:47
Localitate: Fetesti-Langa gara unde se aud non-stop trenuri

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Lun 10 Feb 2014, 11:33

40-0640-5 (GFR) la Predeal:
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Lun 10 Feb 2014, 11:33

40-0669-8 cu trenul R 3001 (Bucureşti Nord - Braşov) în staţia Predeal:
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Joi 06 Mar 2014, 14:13

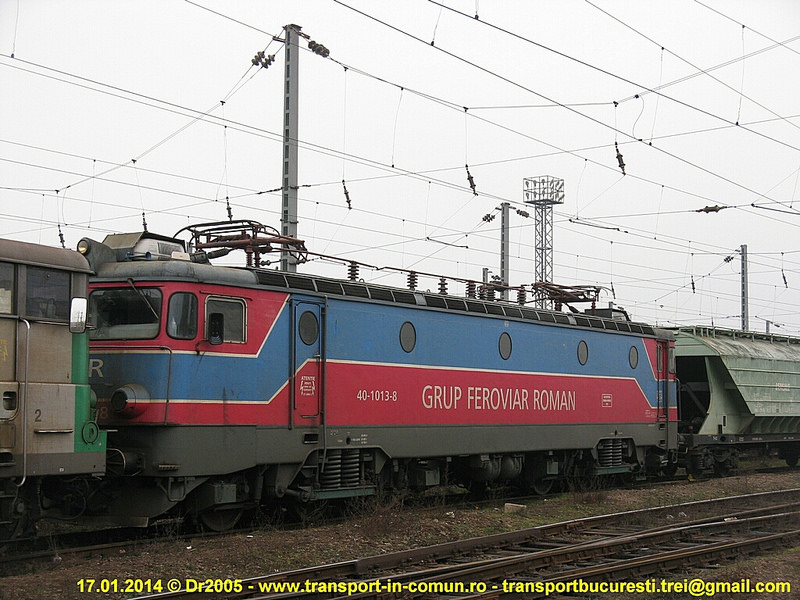

40-1013-8, Craiova
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Joi 29 Mai 2014, 13:59

40-0873-6 - Sinaia
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Andrey » Sâm 07 Iun 2014, 17:07

07.06.2014

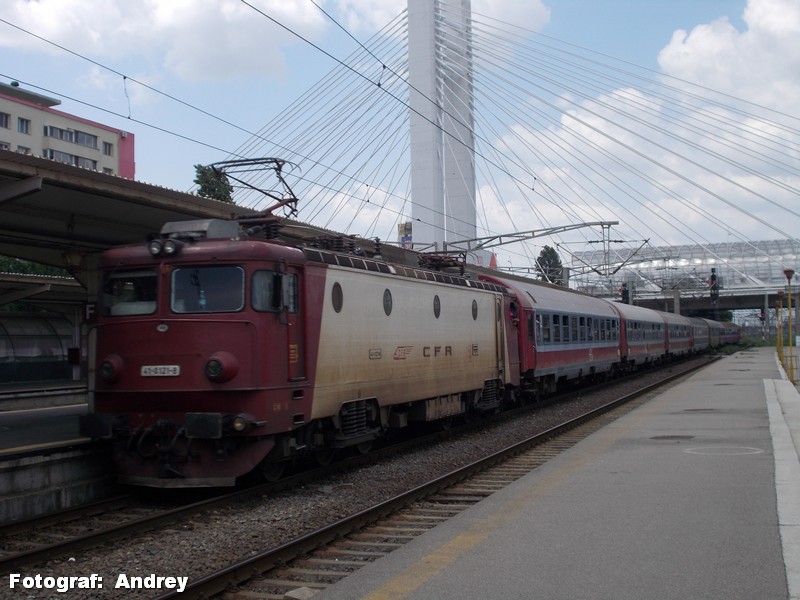

41-0121-8. In Bucuresti Nord.

Andrey

Mesaje: 143
Membru din: Sâm 14 Sep 2013, 16:55
Localitate: Bucuresti - sector 4.

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Lun 22 Dec 2014, 23:22

41-0780-1 cu trenul IR 1555 (Bucureşti Nord - Ploieşti Sud) - Bucureşti Nord
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Sâm 21 Feb 2015, 23:23

40-0791-0 - Roşiori Nord
Imagine

41-0112-7 cu trenul R 8003 (Bucureşti Obor - Constanţa) - Ciulniţa
Imagine

41-0121-8 cu trenul IR 1588 (Bucureşti Nord - Constanţa) - Ciulniţa
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Dum 05 Apr 2015, 16:03

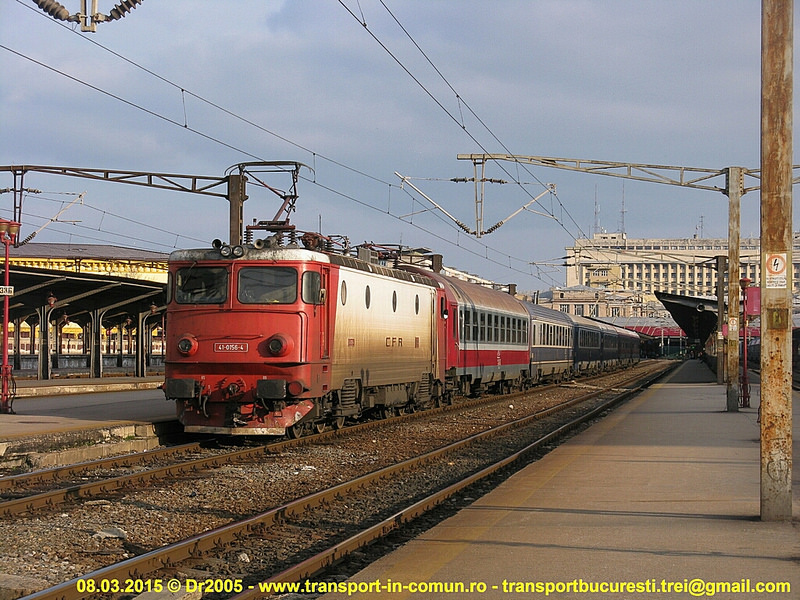

41-0156-4 cu trenul IR 1659 (Bucureşti Nord - Suceava) - Bucureşti Nord
Imagine

41-0160-6 cu trenul R 5007 (Bucureşti Nord - Buzău) - Bucureşti Nord
Imagine

41-0617-5 cu trenul R 3007 (Bucureşti Nord - Braşov)
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Andrey » Vin 26 Iun 2015, 21:20

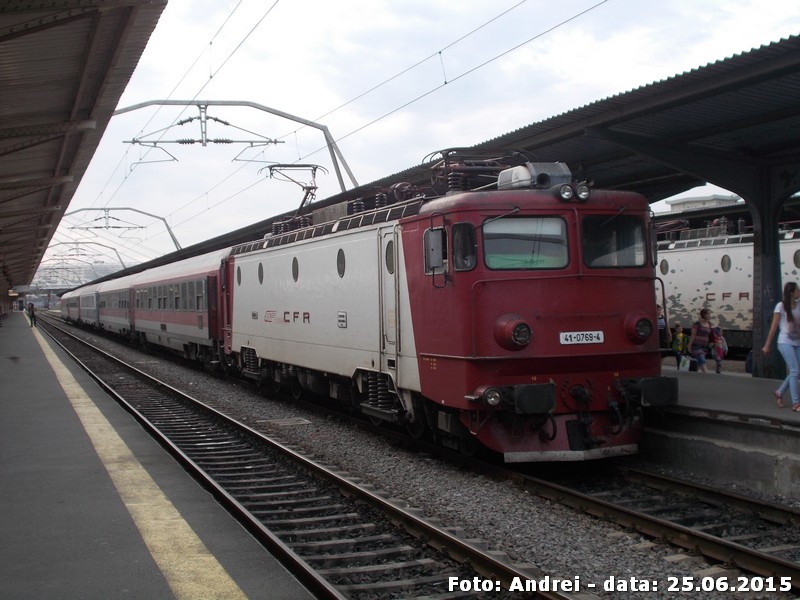

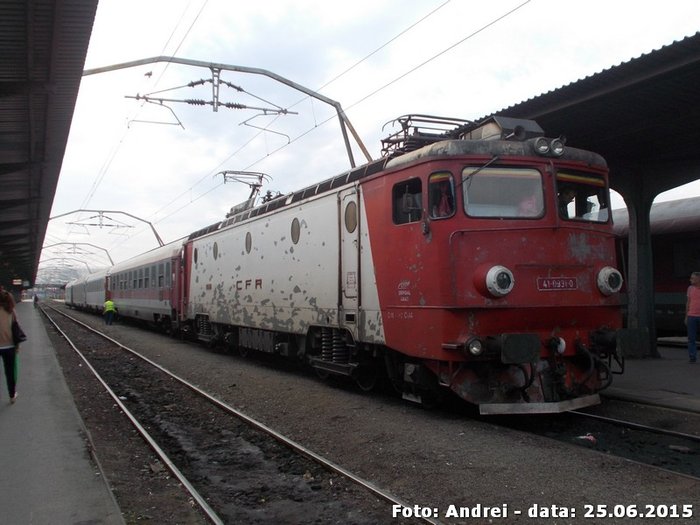

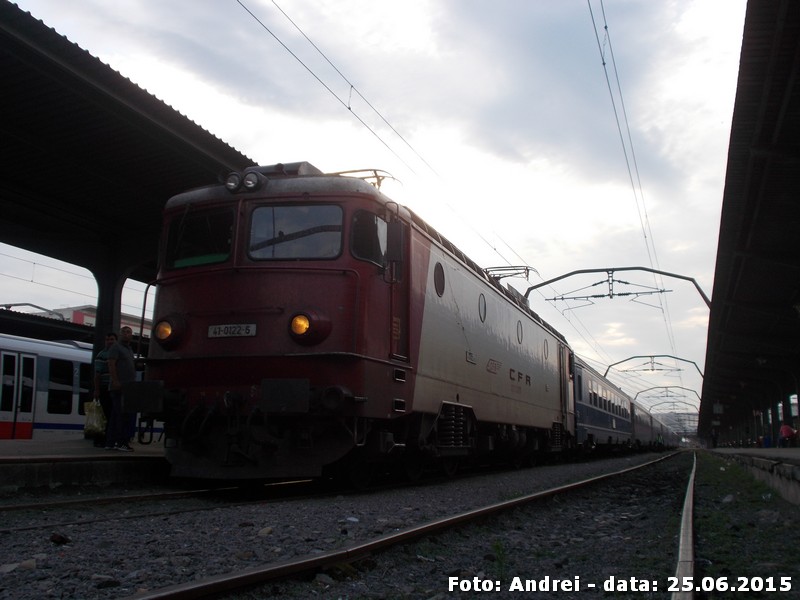

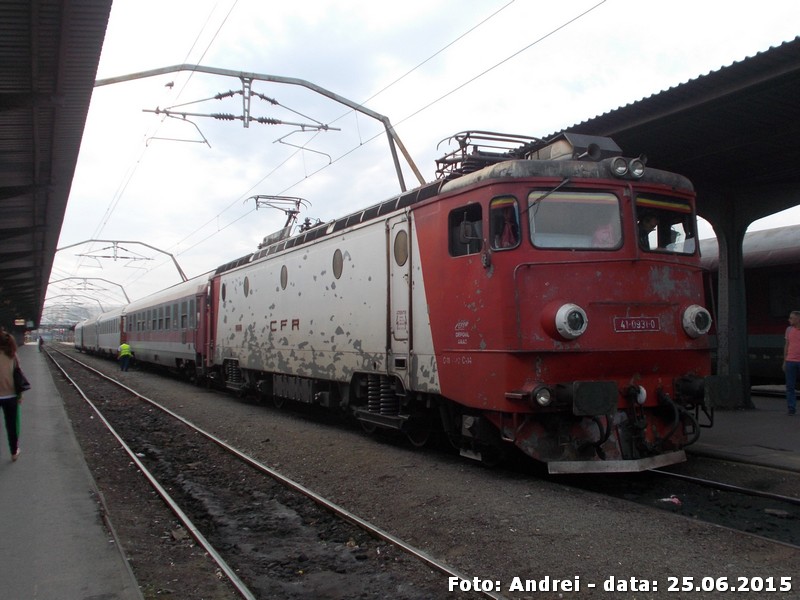

25.06.2015

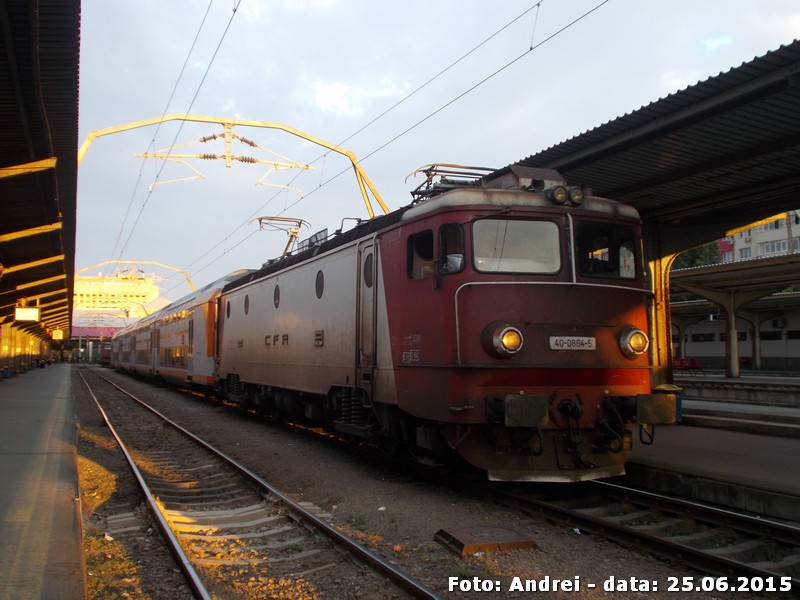

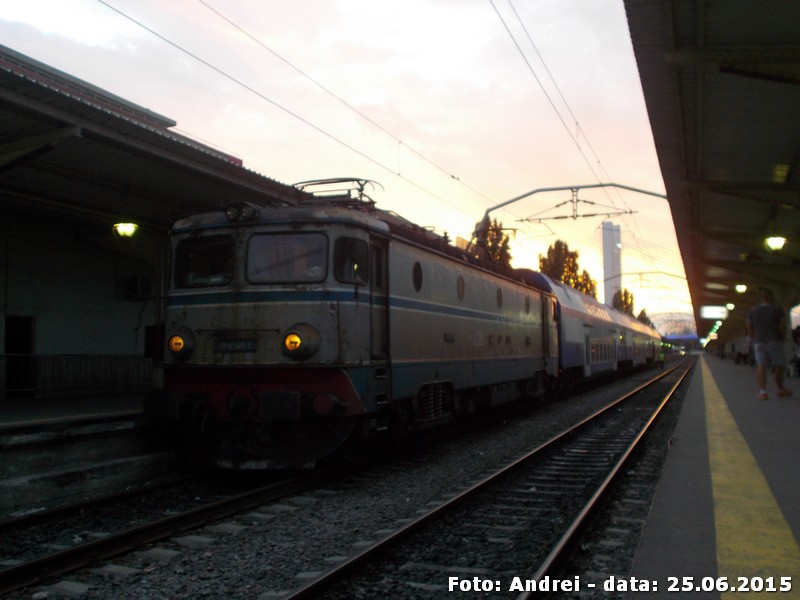

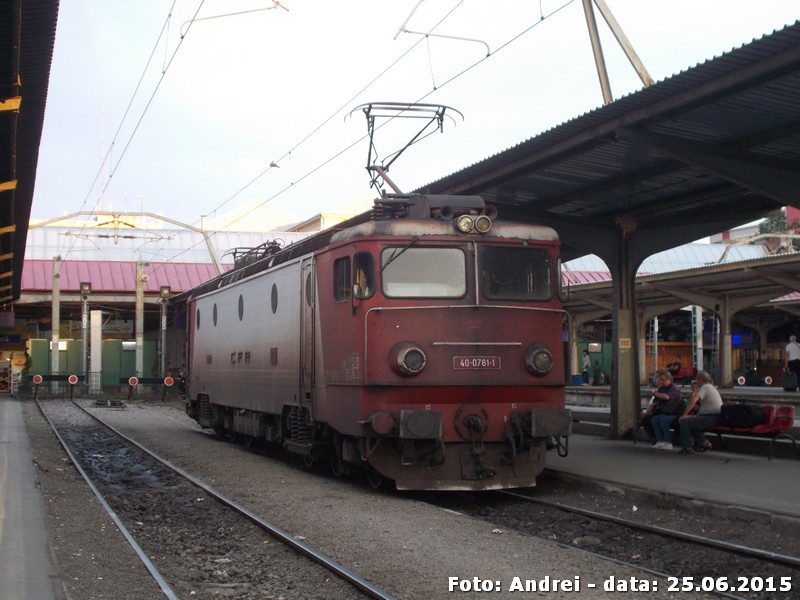

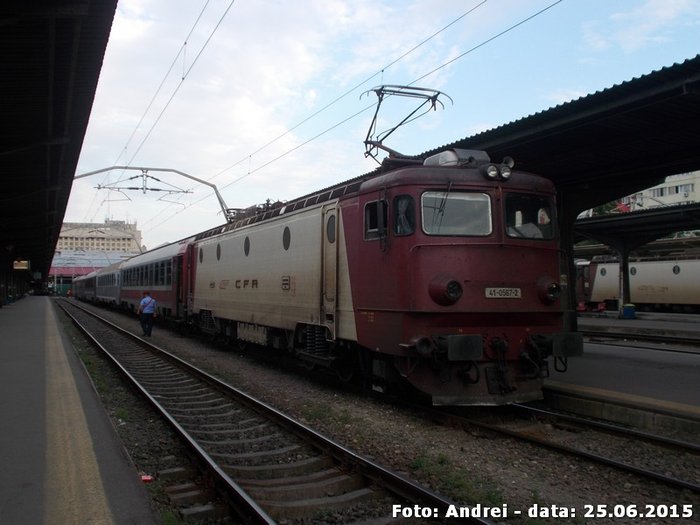

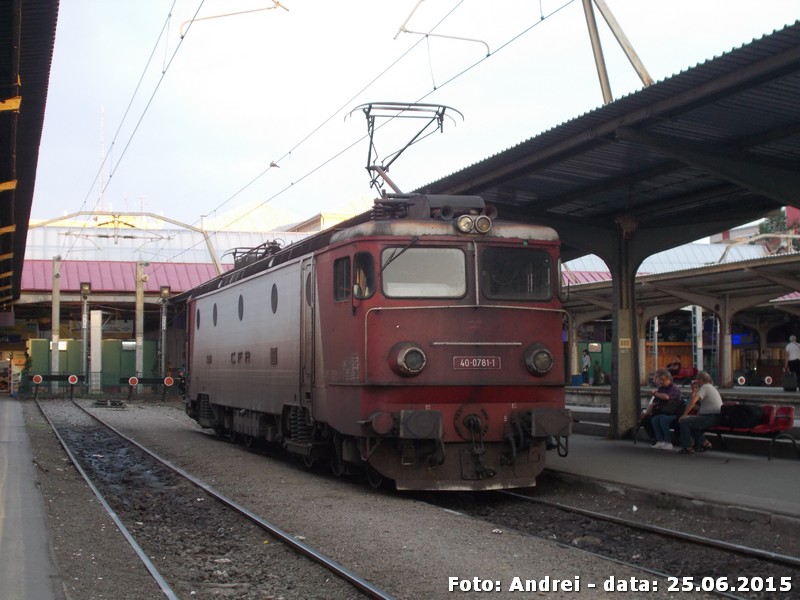

40-0540-1, 40-0781-1, 40-0864-5, 41-0122-6, 41-0567-2, 41-0769-4, 41-0931-0.













Andrey

Mesaje: 143
Membru din: Sâm 14 Sep 2013, 16:55
Localitate: Bucuresti - sector 4.

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Lun 10 Aug 2015, 19:32

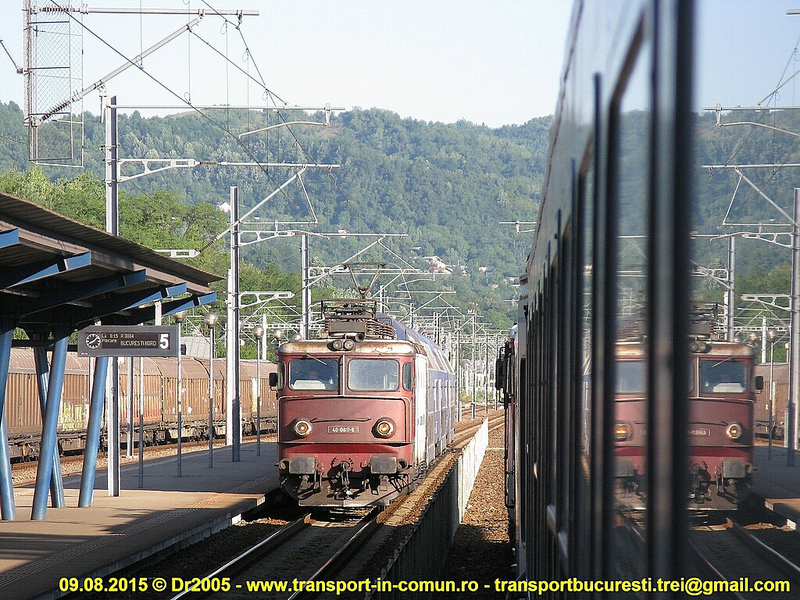

40-0811-6 - Câmpina, R 3004 (Braşov - Bucureşti Nord)
Imagine

41-0810-6 - Sinaia
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde NeoCortex » Lun 31 Aug 2015, 11:59

Mereu m-am intrebat , fara pantograf , adica doar pana la acoperis ce inaltime are aceasta locomotiva ?
NeoCortex

Mesaje: 9
Membru din: Dum 09 Aug 2015, 20:20

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Mar 01 Sep 2015, 02:03

NeoCortex scrie:Mereu m-am intrebat , fara pantograf , adica doar pana la acoperis ce inaltime are aceasta locomotiva ?


În primul mesaj al topicului...
Dr2005 scrie:Înălţimea cu pantograful coborât: 4.500 mm
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde NeoCortex » Mar 01 Sep 2015, 08:19

Am vazut insa din cate stiu acel pantograf coborat are si el 300-400 mm nu stiu sigur , iar eu ma intrebam inaltimea doar pana la acoperis....
NeoCortex

Mesaje: 9
Membru din: Dum 09 Aug 2015, 20:20

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Vin 09 Oct 2015, 18:19

41-0617-5 - Comarnic, R 3007 (Bucureşti - Braşov)
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Sâm 23 Iul 2016, 23:21

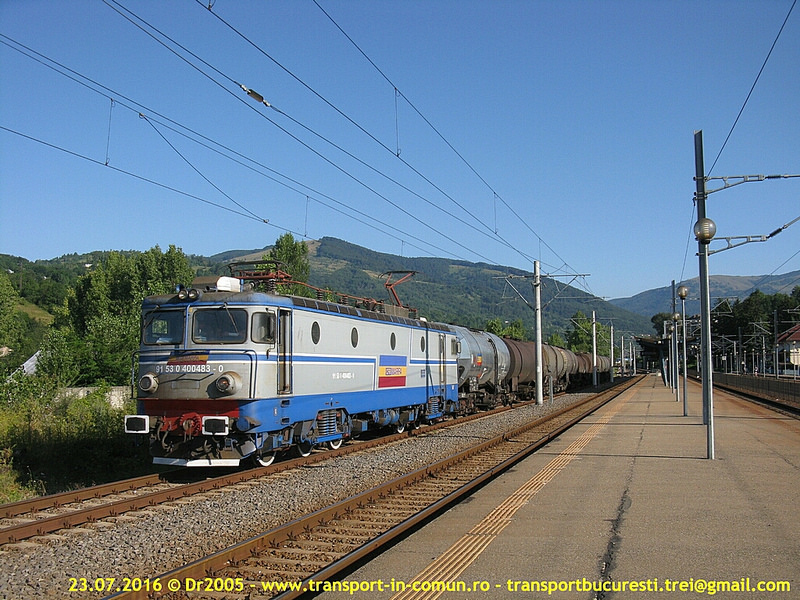

91 53 0400 483-0 - Comarnic
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde Dr2005 » Sâm 23 Iul 2016, 23:22

91 53 0400 894-8 - Floreşti Prahova
Imagine
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1849
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: Locomotive electrice seriile 40/41/42

Mesajde 133 » Sâm 20 Aug 2016, 18:07

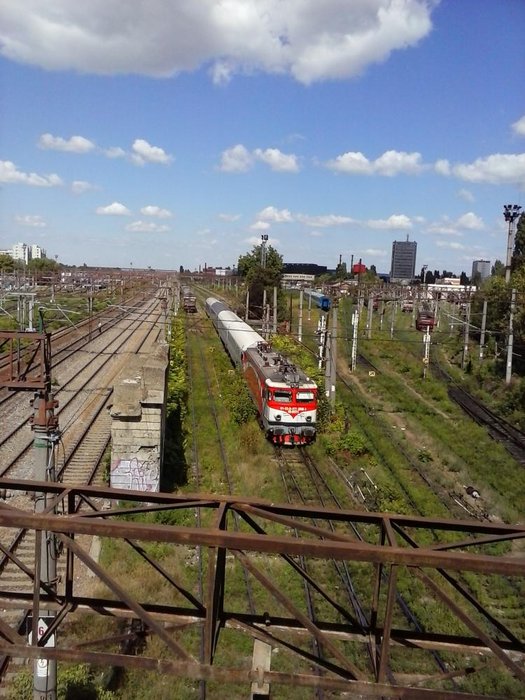

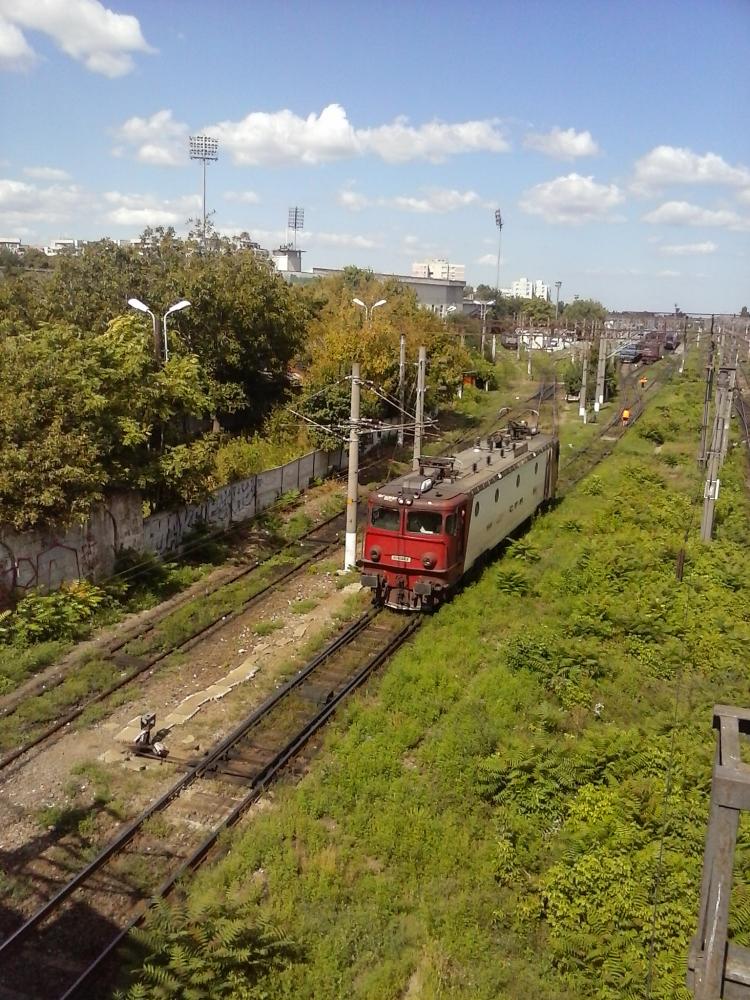

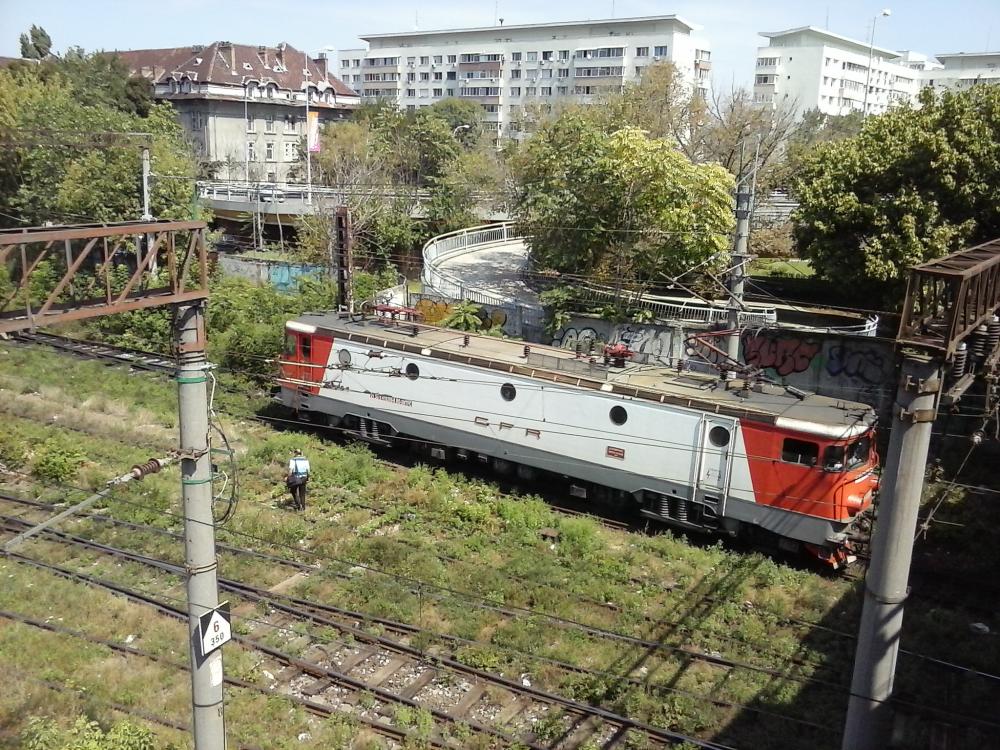

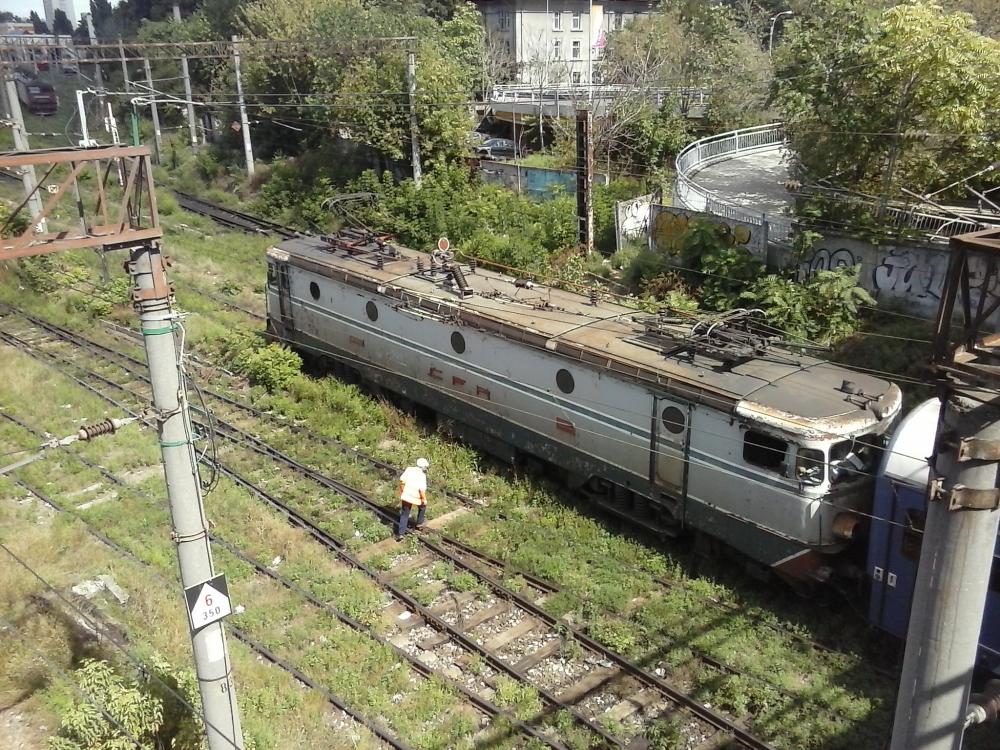

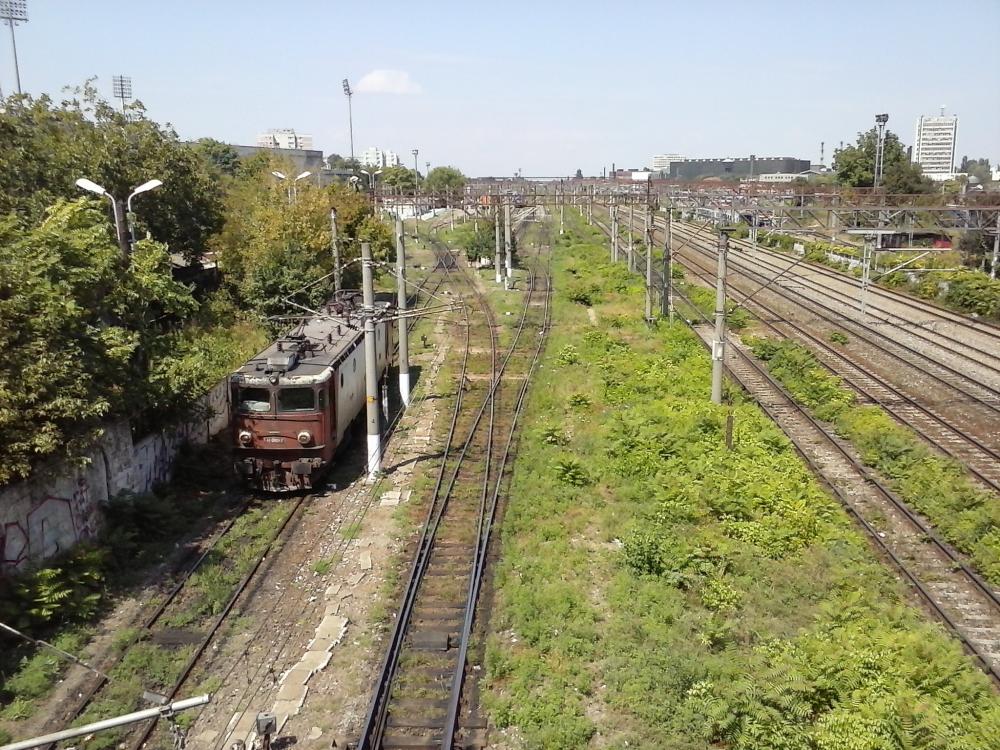

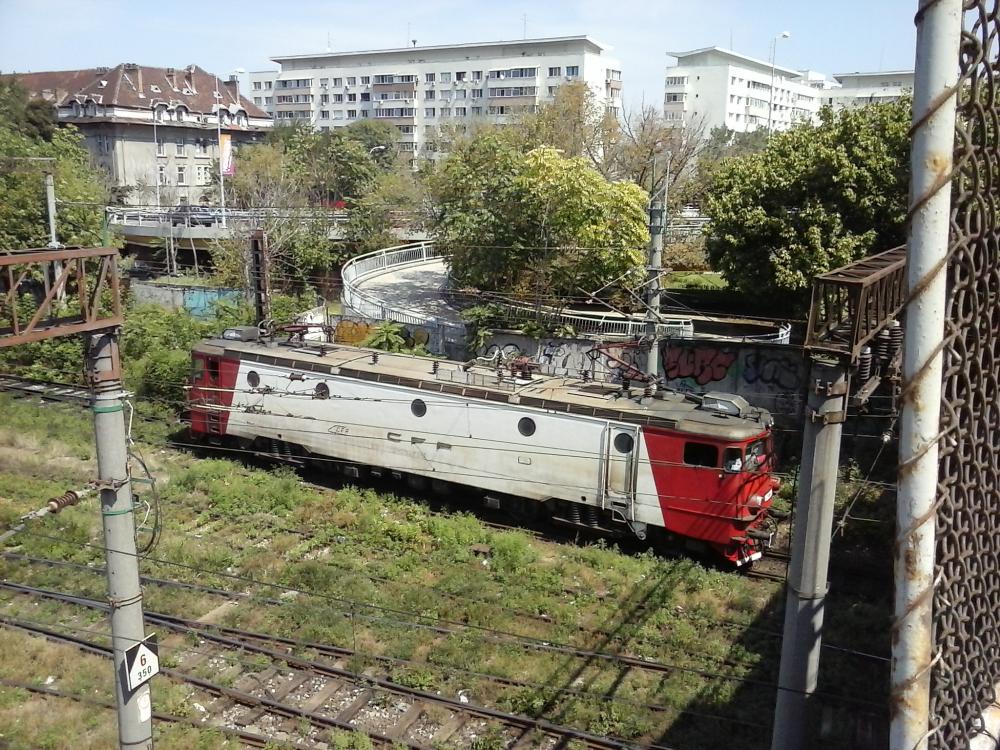

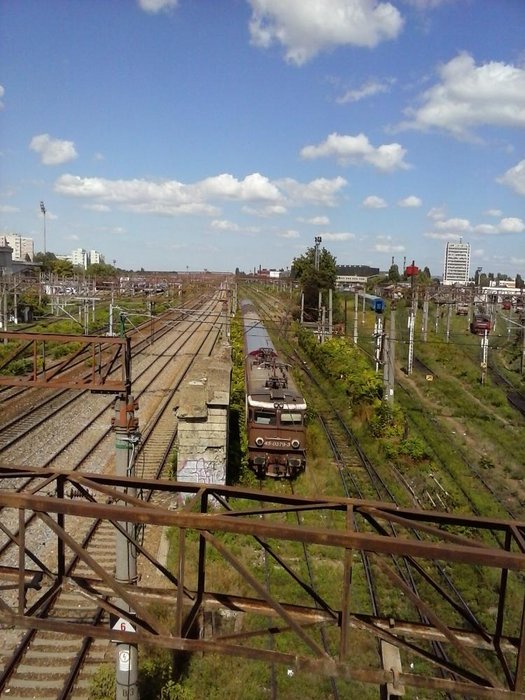

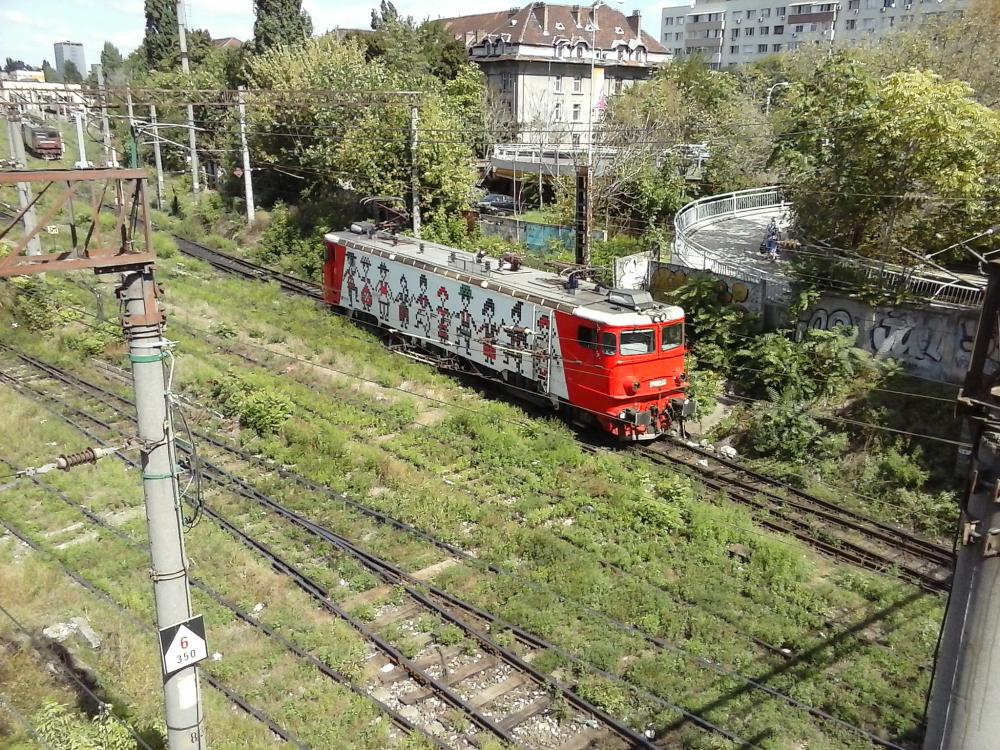

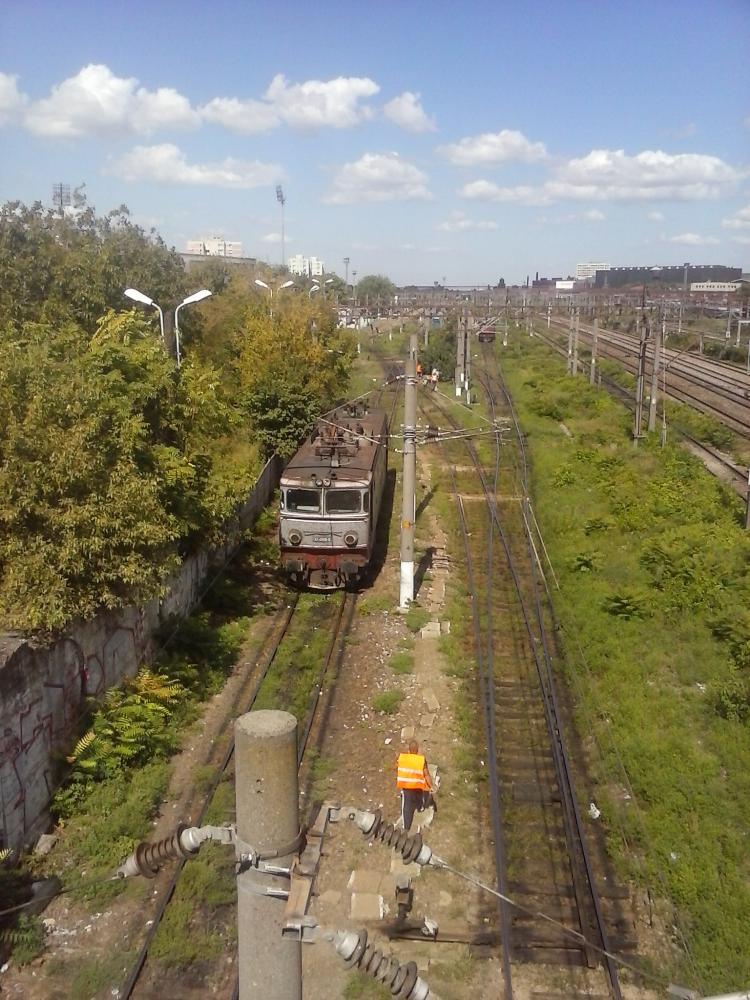

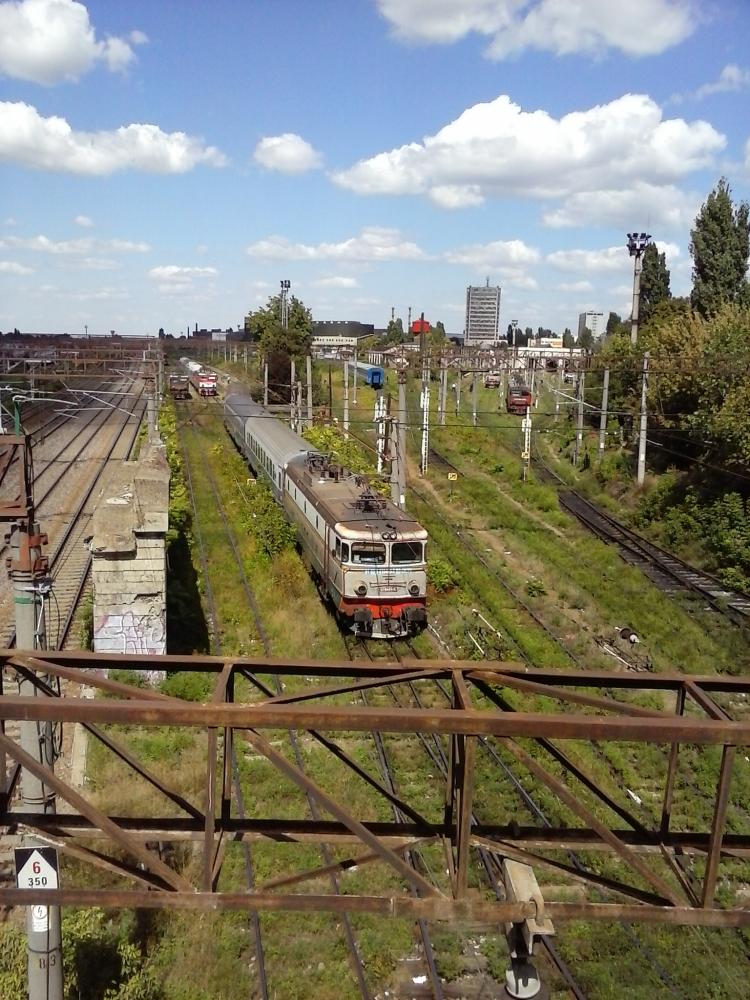

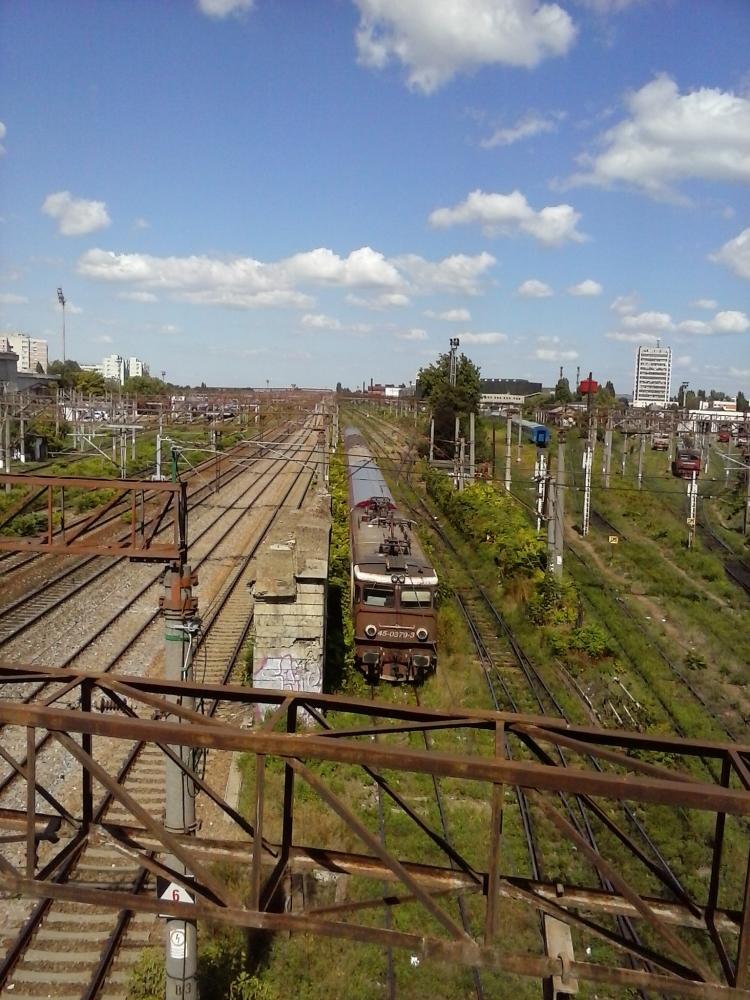

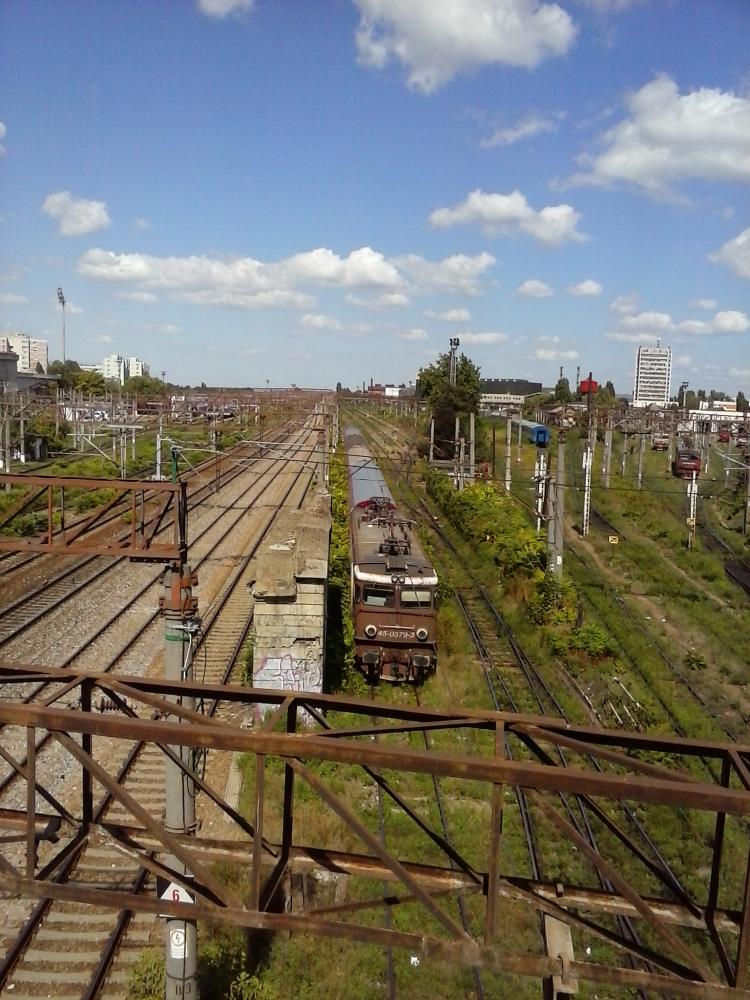

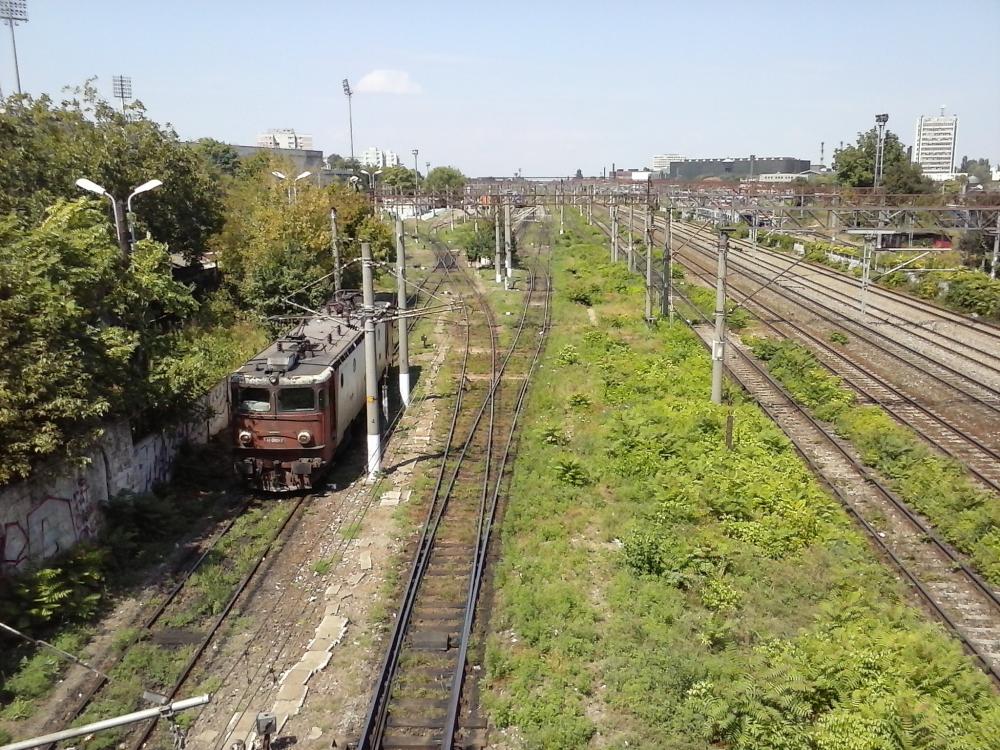

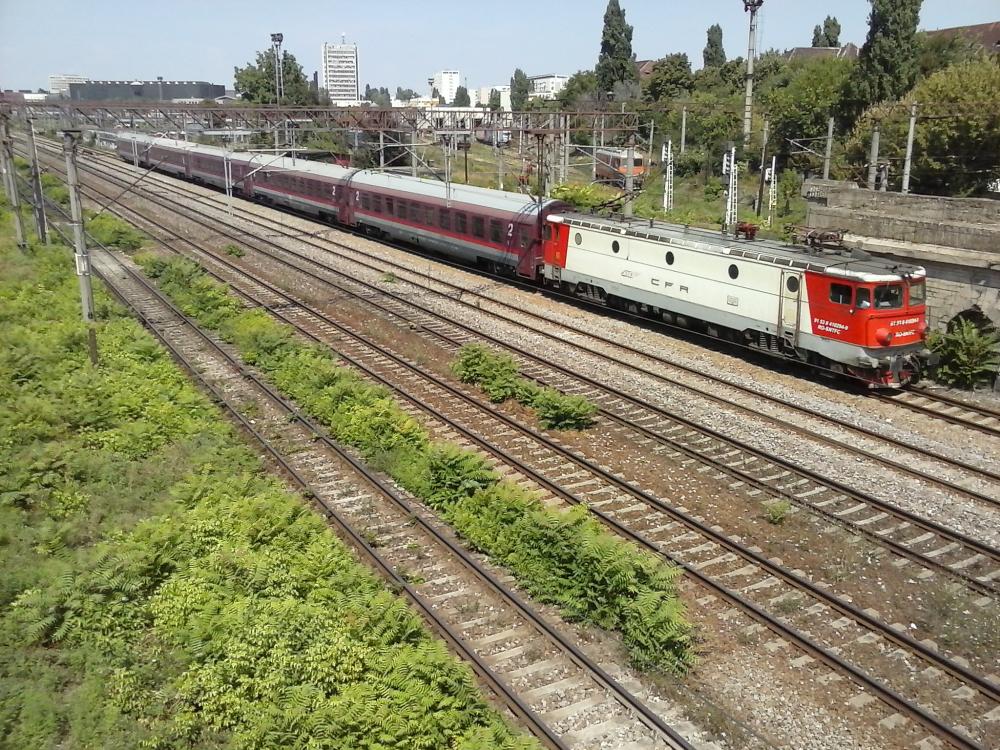

Manevre pe sub Grant.
Fişiere ataşate

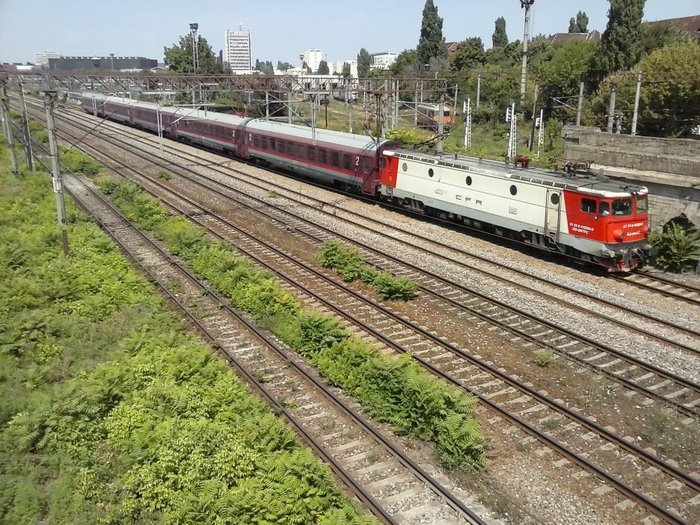

41-0001

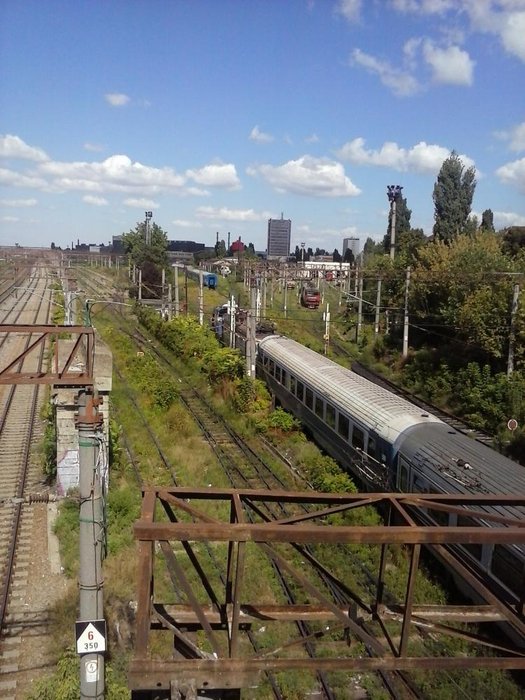

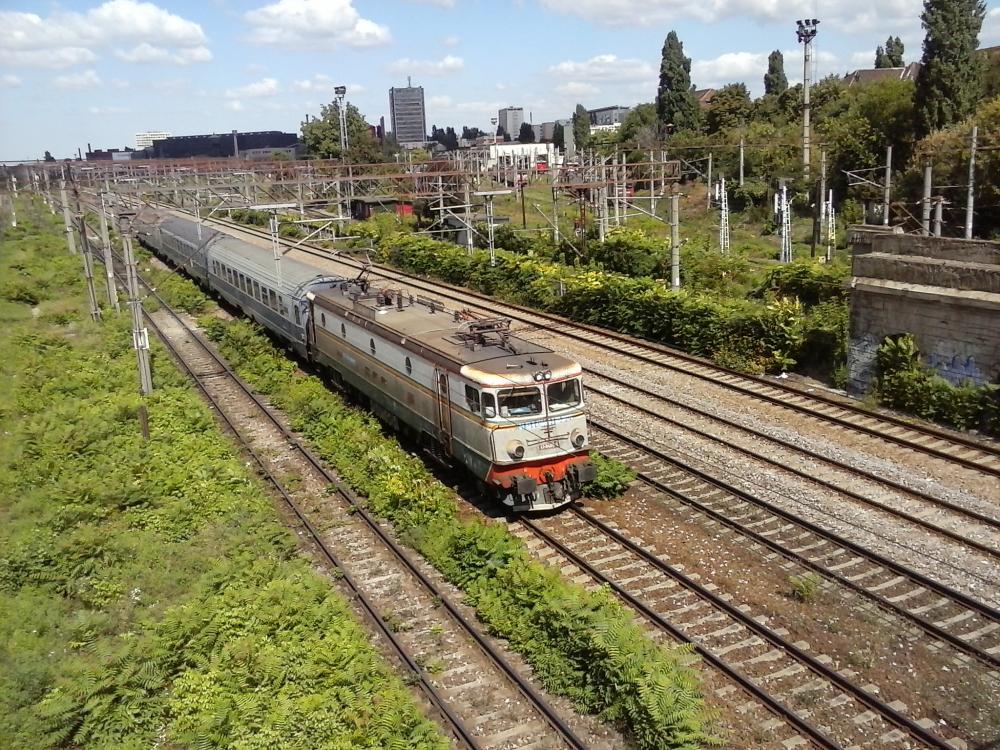

O compozitie uniforma.
https://www.flickr.com/photos/146817144@N02/

Give a good man fire power and he will never run out of people to kill.
Avatar utilizator
133

Mesaje: 2145
Membru din: Joi 07 Apr 2016, 22:04

Re: Locomotive electrice seriile 40/41/42

Mesajde 133 » Vin 26 Aug 2016, 18:36

De pe Grant. Nu e pentru cei slabi de inima, cand trece cate o basculanta pe rosturile de dilatare e foarte distractiv.
Fişiere ataşate
Pana aici manevreaza LDH-ul trenul. De aici e treaba electricei.
Si... pleaca simetrica.
Intra una.
Intra a doua.
Intra a treia.
Bonus la intrari.
https://www.flickr.com/photos/146817144@N02/

Give a good man fire power and he will never run out of people to kill.
Avatar utilizator
133

Mesaje: 2145
Membru din: Joi 07 Apr 2016, 22:04

Următorul

Înapoi la Locomotive electrice şi diesel

Cine este conectat

Utilizatorii ce navighează pe acest forum: Niciun utilizator înregistrat şi 1 vizitator

Acest site foloseşte cookie-uri - Termeni şi condiţii de utilizare
Powered by Dr2005
