Depre tramvaiele din Bucureşti

V3A-93

Mesajde Dr2005 » Dum 20 Ian 2013, 02:15

V3A-93

Tramvaiele V3A-93 au fost fabricate de către RATB-URAC* între anii 1993 şi 2006, prin modificarea proiectului tramvaiului V3A (până la urmă, cele 244 de vagoane au înlocuit 244 de vagoane V3A, RATB recunoscând oficial abia în urmă cu câţiva ani faptul că vagoanele au fost construcţii noi).
Au fost livrate 244 de vagoane (*două - numerele #358 şi #359 - fiind produse de către Electroputere Craiova - Fabrica de Echipamente Complexe şi Utilaje, după proiectul URAC, însă cu podea complet metalică). De-a lungul producţiei, au fost modificate unele soluţii tehnice (până în anul 2000 se utiliza frâna de staţionare cu resort de acumulare - ,,feder", ulterior trecându-se la producţia de boghiuri echipate cu frână de staţionare hidraulică produsă de firma Hanning & Kahl, soluţie aplicată, cu ocazia repraţiilor capitale, şi unor vagoane mai vechi). De asemenea, tot în jurul anului 2000 s-a trecut la dotarea saloanelor cu scaune din material plastic, acest ,,tratament" fiind aplicat, cu ocazia RK, şi altor vagoane.
Începând cu anul 2002, au fost puse în circulaţie unele vagoane (o parte nou-construite, altele reparate capital) destinate - pe atunci - exclusiv liniei 41. La nivel estetic, vagoanele aveau faruri rotunde şi măşti la tampoane, fiind acoperite cu autocolant roşu. Din punct de vedere tehnic, s-au aplicat mici modificări la întrerupător automat, iar pantograful produs de URAC a fost înlocuit cu pantograf automat produs de firma Schunk, echipat - pe atunci - cu patine de contact din grafit, soluţie tehnică abandonată parţial în 2010. De asemenea, vagoanele alocate liniei 41 veneau, în premieră, cu roţi cu profiluri de uzură (soluţie extinsă ulterior la nivelul Depourilor Alexandria, Giurgiu şi Dudeşti), ceea ce a contribuit la reducerea uzurii căii. Din păcate, tot în ,,epoca Criţ" s-a renunţat şi la profilurile de uzură, rezultatul fiind vizibil cu ochiul liber la nivelul şinei.
4 vagoane (#008, #164, #181 şi #206) au fost construite cu secţiunea C cu podea joasă, soluţia constructivă a acesteia fiind aplicată mai târziu la vagoanele V3A-93-CH-PPC.

Sunt repartizate depourilor: Alexandria, Bucureştii-Noi, Colentina, Dudeşti, Giurgiului, Titan, Victoria.

Date tehnice:
Ecartament: 1435 mm
Raport de transmitere reductor: 1: 5,66 mm
Formula osiilor: B’2’2’B’
Lungimea vagonului: 27180 mm
Lăţimea vagonului: 2390 mm
Înălţimea vagonului (cu pantograful coborât): 4200 mm
Ampatamentul boghiului: 1800 mm
Diametrul roţii: în stare nouă 700 mm; uzată: 636 mm
Masa vagonului gol: 35 t (~ 40 t pentru versiunea Electroputere Craiova)
Masa vagonului încărcat: 55 t (~ 60 t pentru versiunea Electroputere Craiova)
Număr de uşi: 5 (uşi IFE, cu excepţia vagoanelor #277 şi #347, ce sunt echipate cu uşi Hannover)
Locuri pe scaune: 34
Număr total de călători la 6,5 căl/m2: 249
Număr total de călători la 8 căl/m2: 300
Raza minimă de înscriere în curbă: 18 m
Aliniament obligatoriu în curbe S cu raza de 18m (minim): 7 m
Raza curbei S fără aliniament (minim): 30 m
Raza minimă la mersul pe cocoaşă: 800 m
Raza minimă la mersul în covată: 800 m
Tensiunea de alimentare: 750 V c.c.
Tipul motorului: TE 022 H
Putere uniorară specifică: 0,87 kW/kN
Puterea nominală a motoarelor: 2 * 120 kW
Consum specific fără încălzire: 8 Wh/kN/km
Viteza maximă: 55 km/h
Acceleraţie demaraj: 0,8 m/s2
Rampă maximă: 6 %
Acţionare: Reostatică (controller şi rezistenţe de demaraj şi frânare)
Sisteme de frânare:
-frână de serviciu: electrodinamică + solenoid de frână la boghiul purtător 2
-frână de urgenţă: cu patină la şină
-frână de staţionare: dispozitive acţionare cu resort electric sau electrohidraulic
Convertizor static:
- c.c.: 30 V, 120 A
- c.a.: 3 x 380 V, 50 Hz, 6 kVA
Baterii: 24 V, 205 Ah


Galerie foto
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1885
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: V3A-93

Mesajde Gabi23 » Joi 31 Ian 2013, 11:22

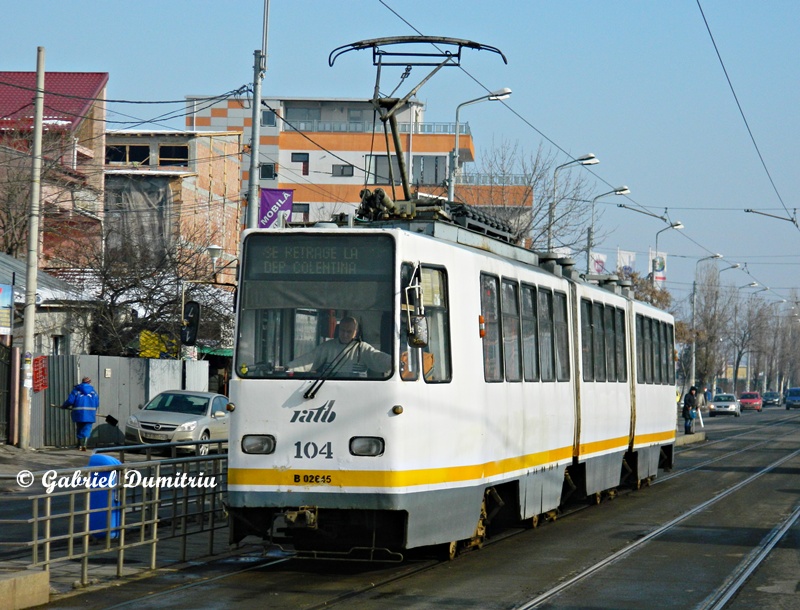

Din luna ianuarie 2013, vagonul #104 a fost transferat de la Depoul Dudesti la Depoul Colentina.

Avatar utilizator
Gabi23

Mesaje: 17
Membru din: Lun 31 Dec 2012, 02:37
Localitate: Bucuresti - Sector 6

Re: V3A-93

Mesajde Gabi23 » Lun 25 Feb 2013, 16:40

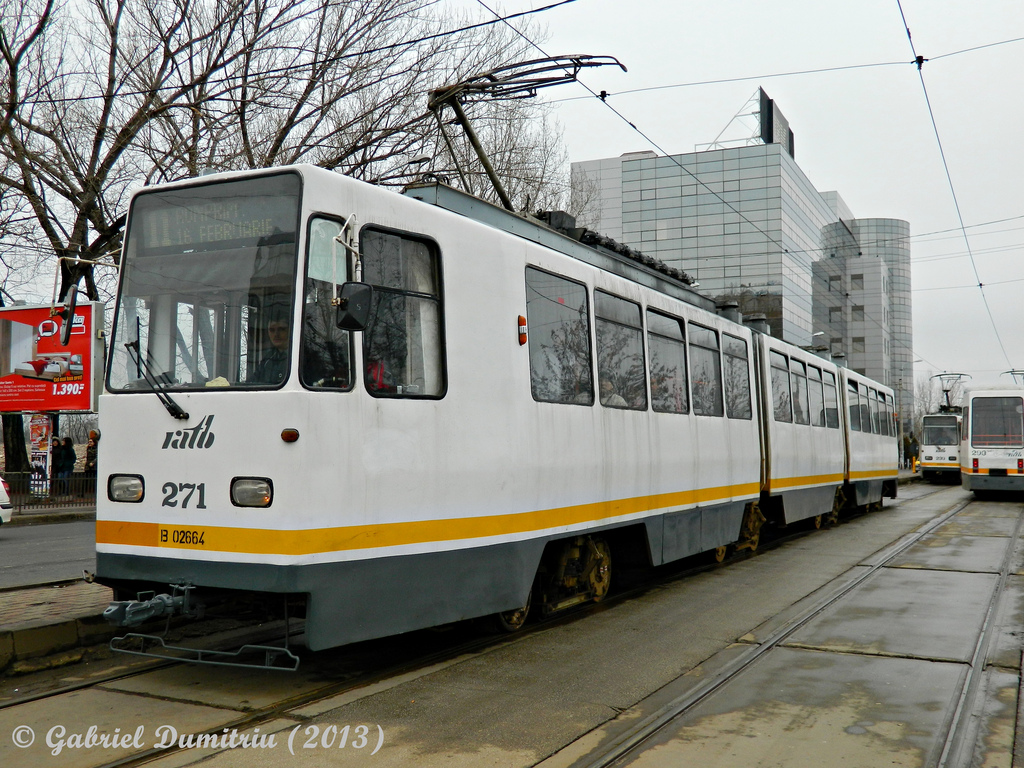

Din luna februarie 2013, vagonul #271 a fost transferat de la Depoul Dudesti la Depoul Giurgiului.

Avatar utilizator
Gabi23

Mesaje: 17
Membru din: Lun 31 Dec 2012, 02:37
Localitate: Bucuresti - Sector 6

Re: V3A-93

Mesajde Dr2005 » Lun 04 Mar 2013, 12:56

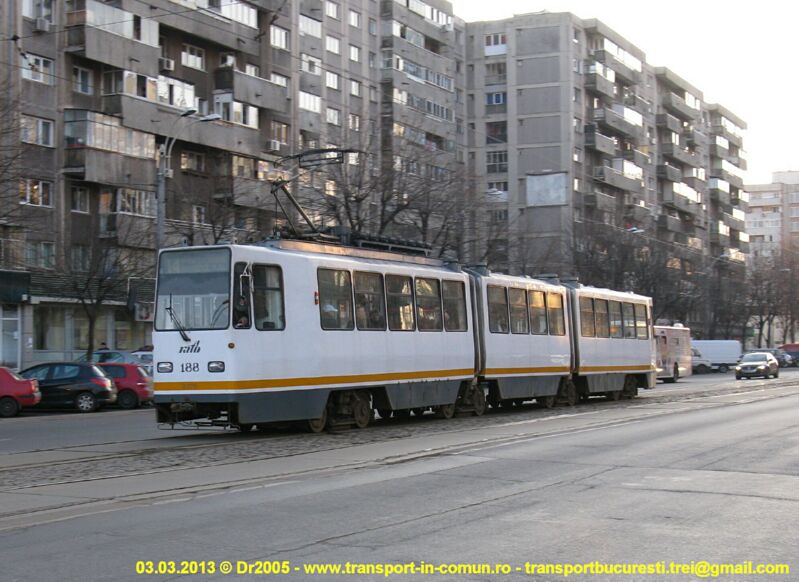

#188 pe Şos. Pantelimon:
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1885
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: V3A-93

Mesajde Alexandru » Lun 04 Mar 2013, 16:11

Inainte sa fie inchis Depoul Colentina acest vagon a apartinut depoului Victoria.
Nu poti sa arati ca esti drept in fata unei lumi intregi, daca nu esti drept cu tine insuti si cu persoanele din jurul tau.
http://www.transport-in-comun.ro
Avatar utilizator
Alexandru
Site Admin

Mesaje: 268
Membru din: Mar 23 Oct 2012, 14:41
Localitate: Bucuresti -Sector 2

Re: V3A-93

Mesajde Alexandru » Lun 01 Iul 2013, 17:43

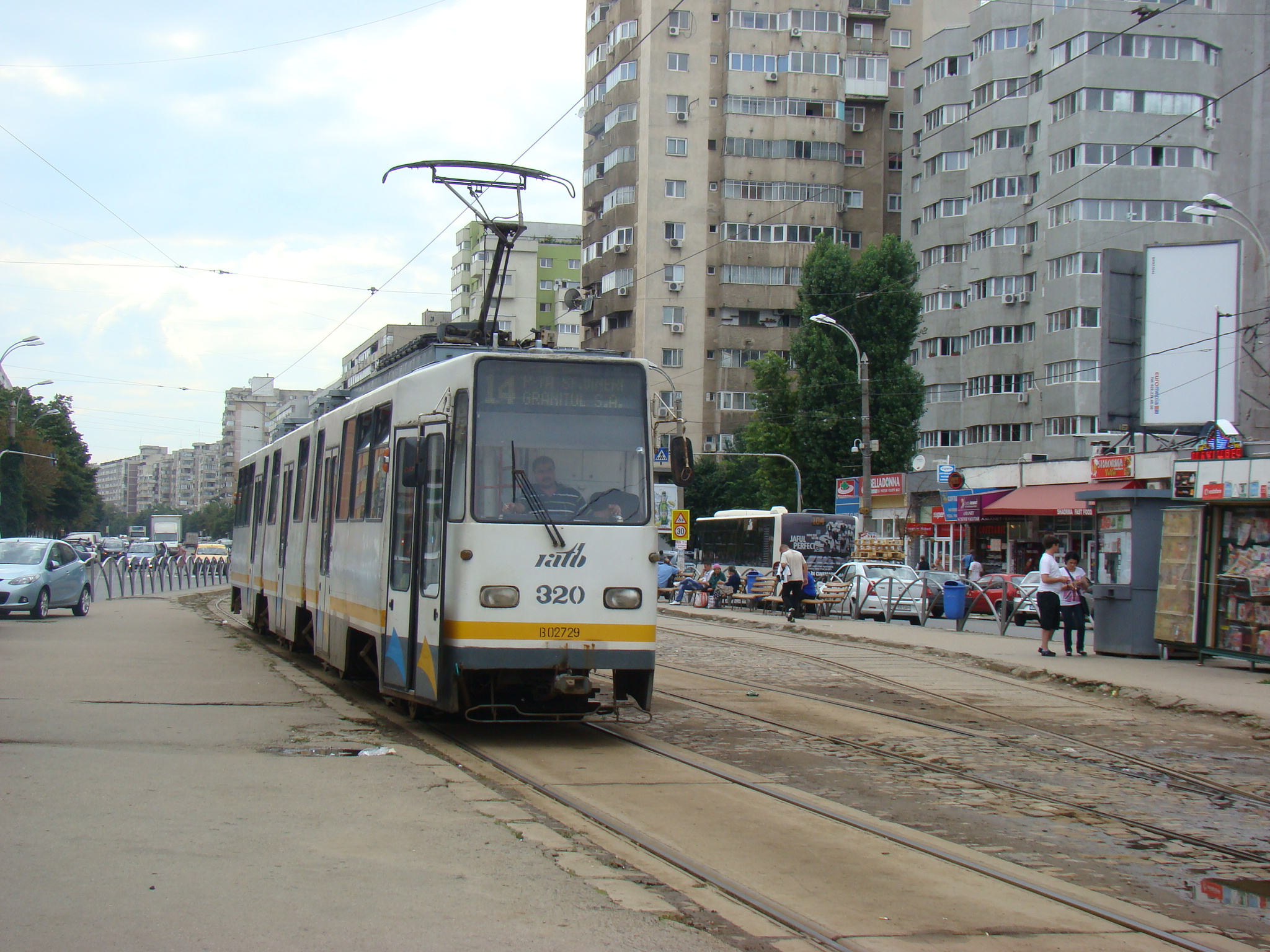

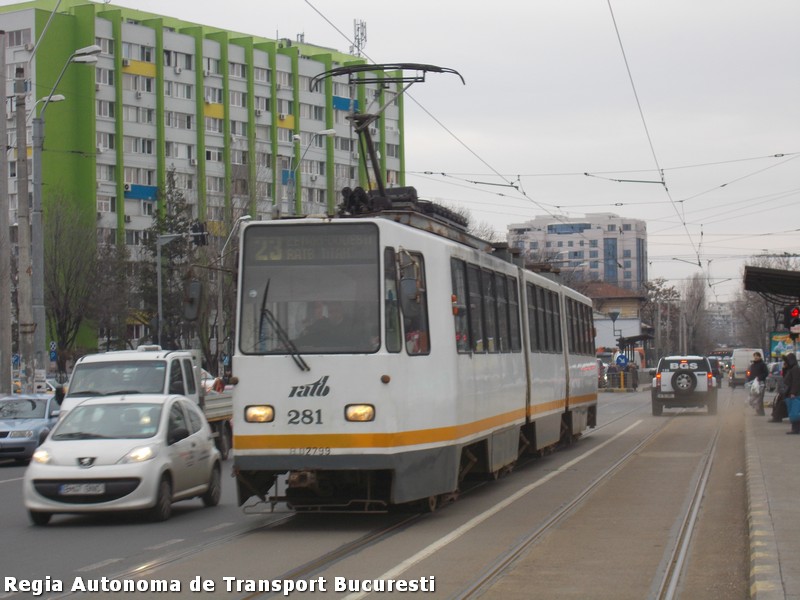

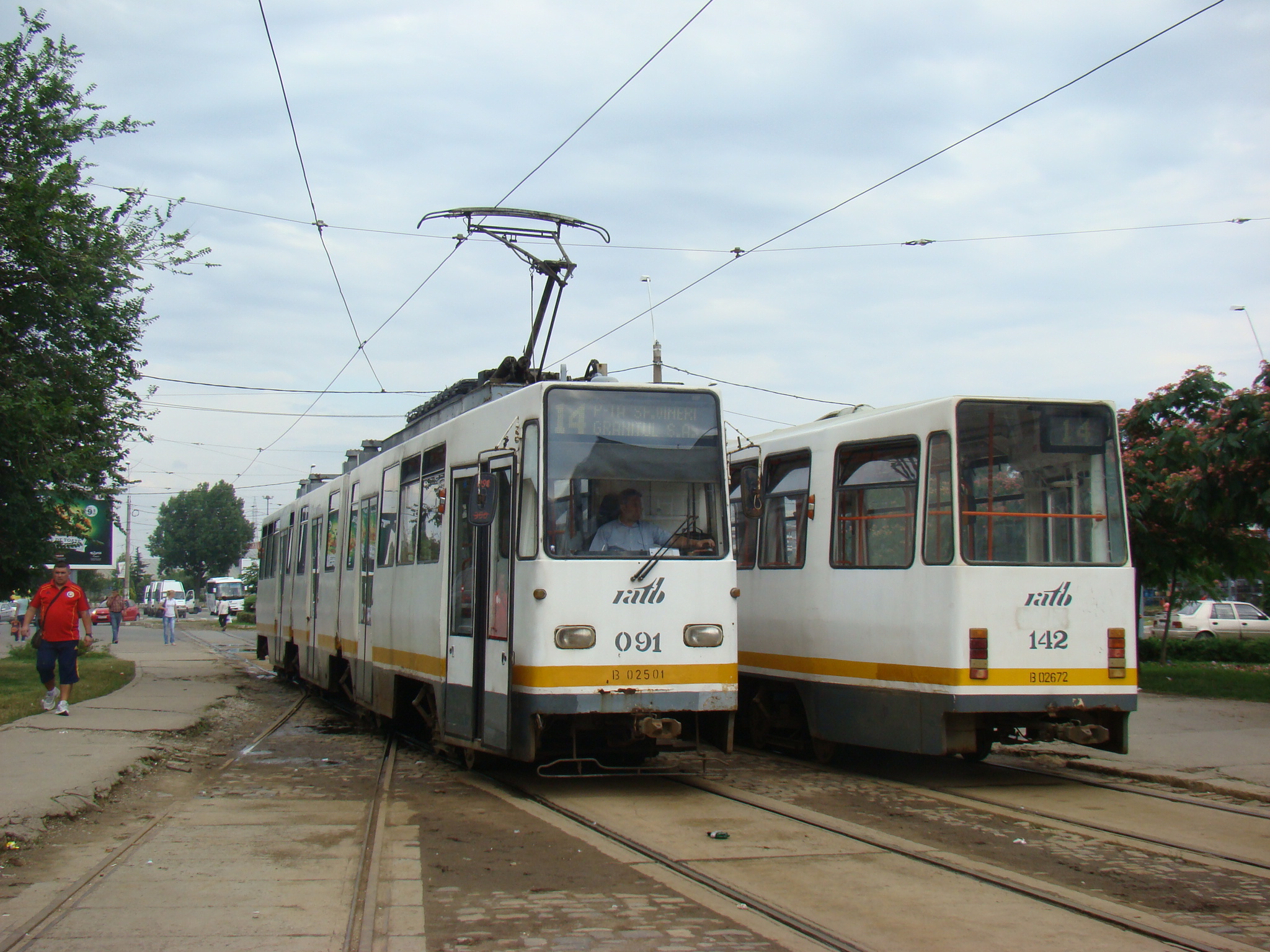

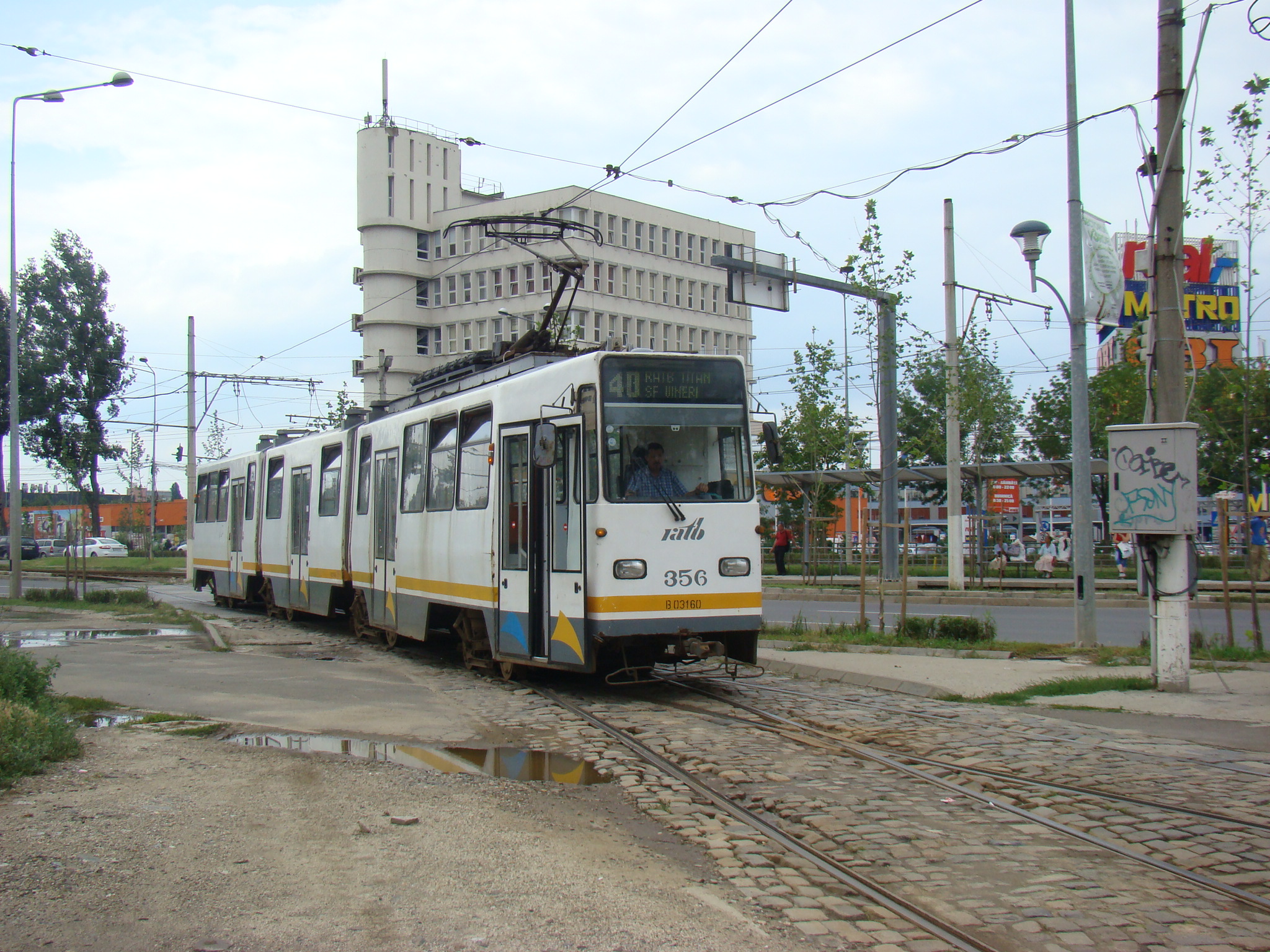

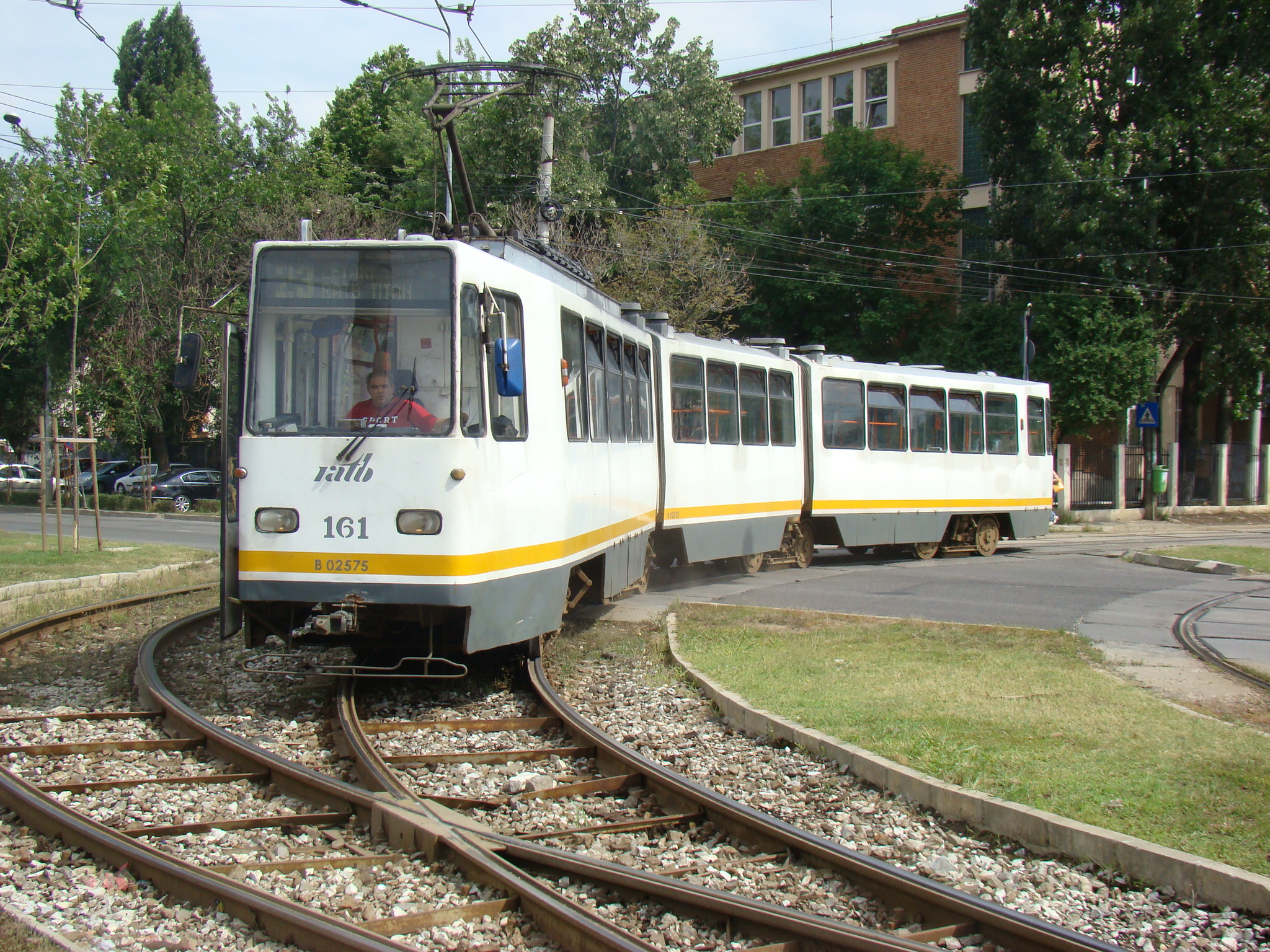

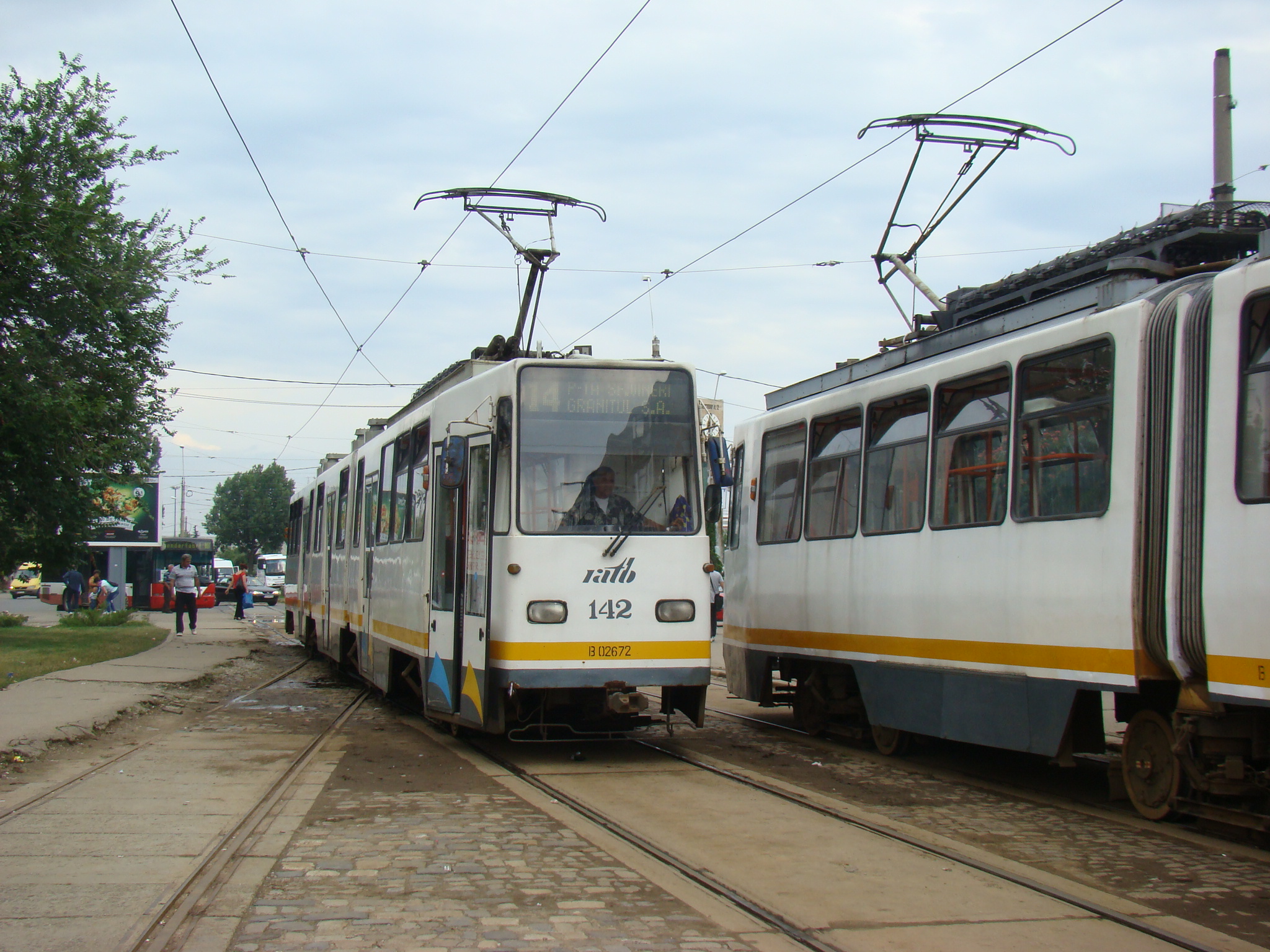

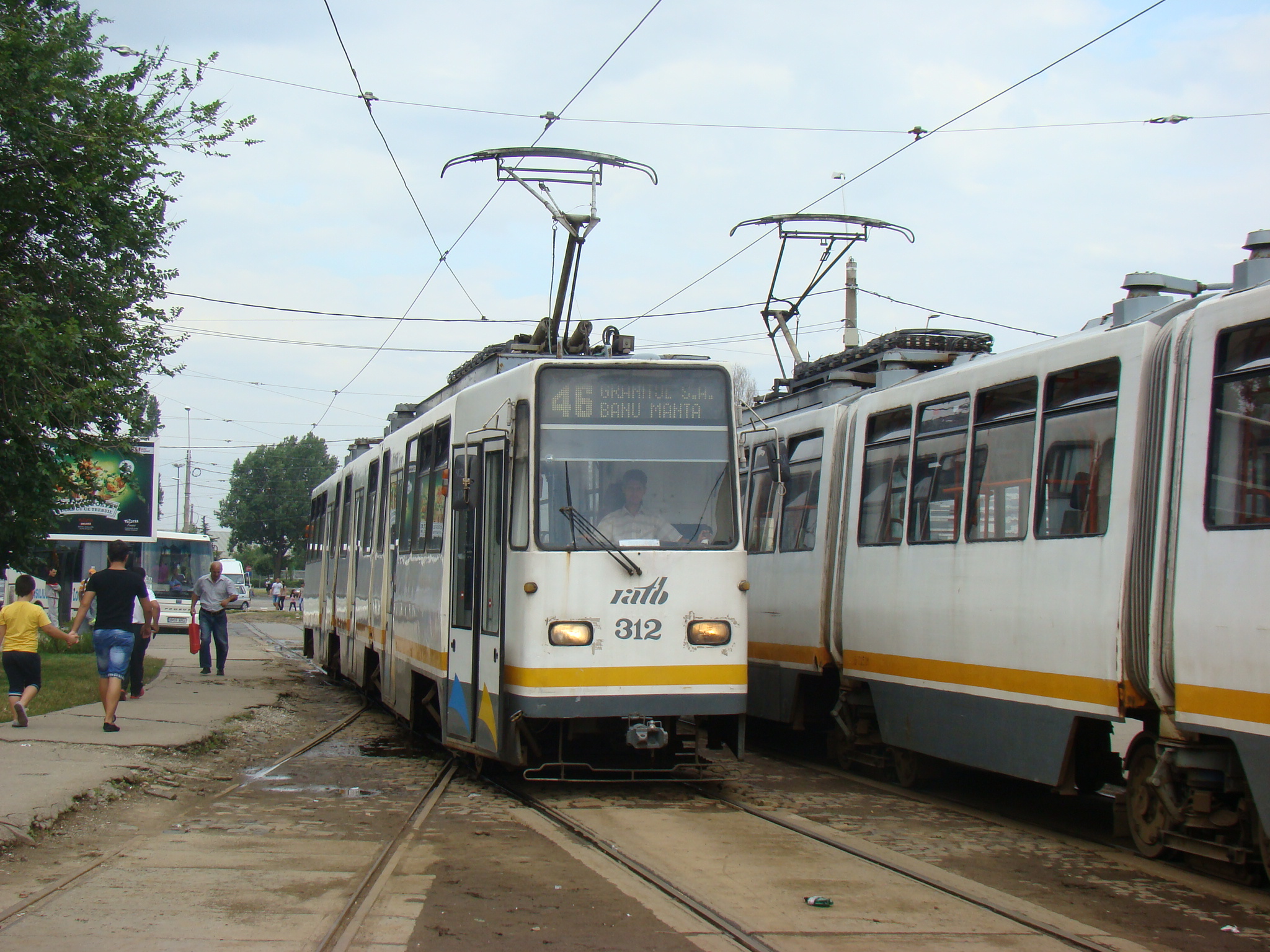

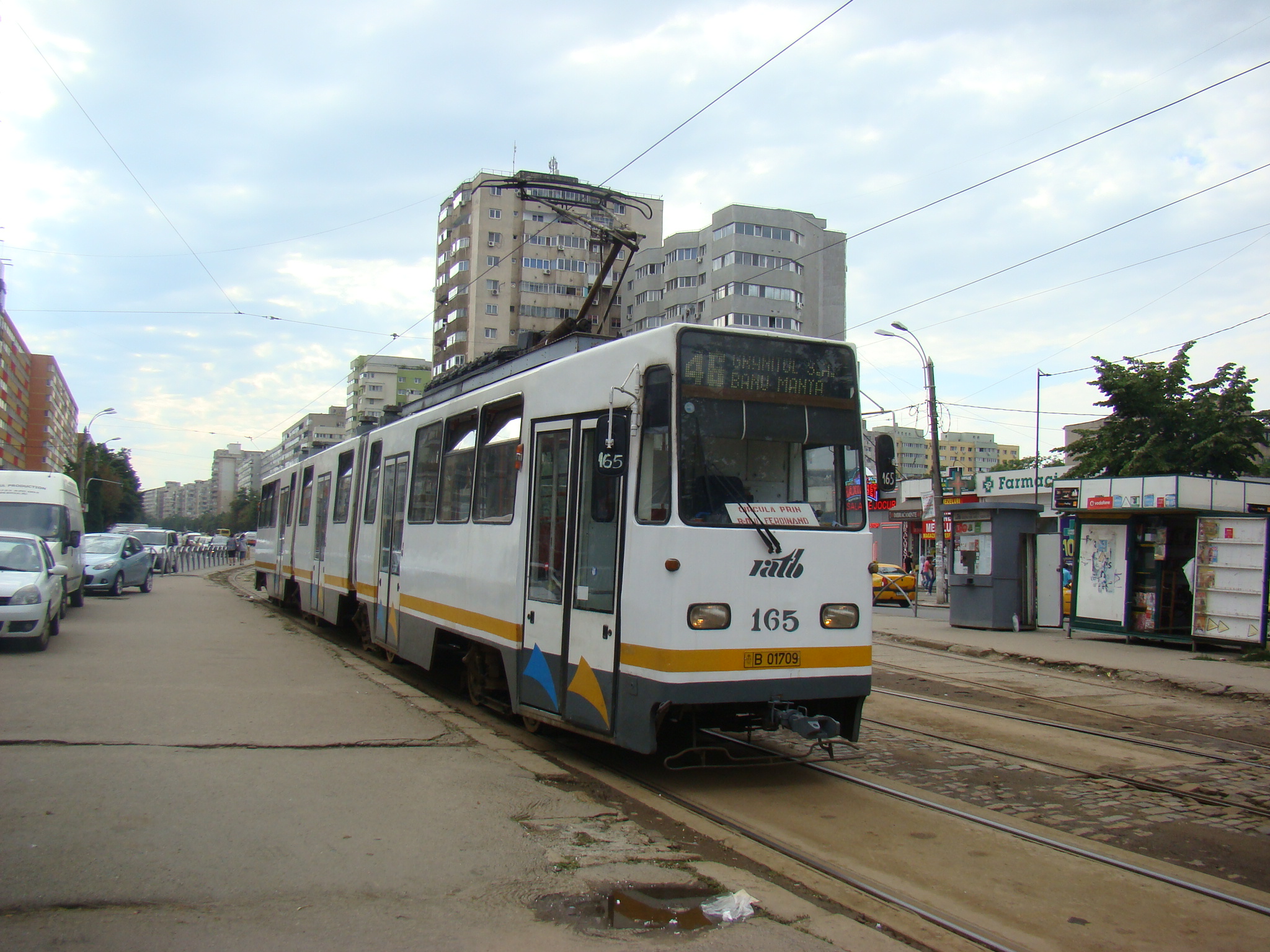

069, 091, 142, 161, 165, 281, 312, 320, 356
Fişiere ataşate
Nu poti sa arati ca esti drept in fata unei lumi intregi, daca nu esti drept cu tine insuti si cu persoanele din jurul tau.
http://www.transport-in-comun.ro
Avatar utilizator
Alexandru
Site Admin

Mesaje: 268
Membru din: Mar 23 Oct 2012, 14:41
Localitate: Bucuresti -Sector 2

Re: V3A-93

Mesajde Dr2005 » Dum 14 Iul 2013, 23:26

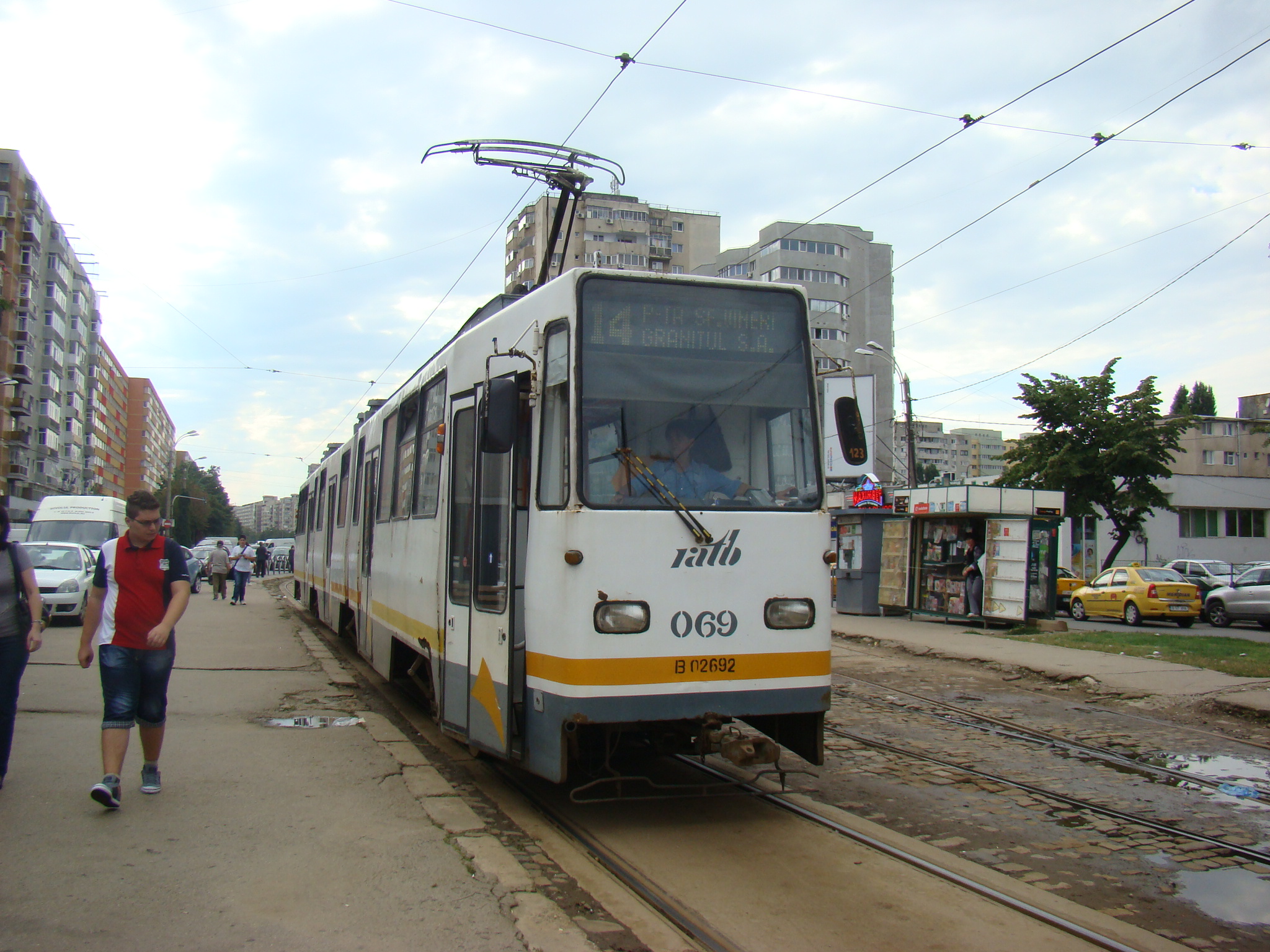

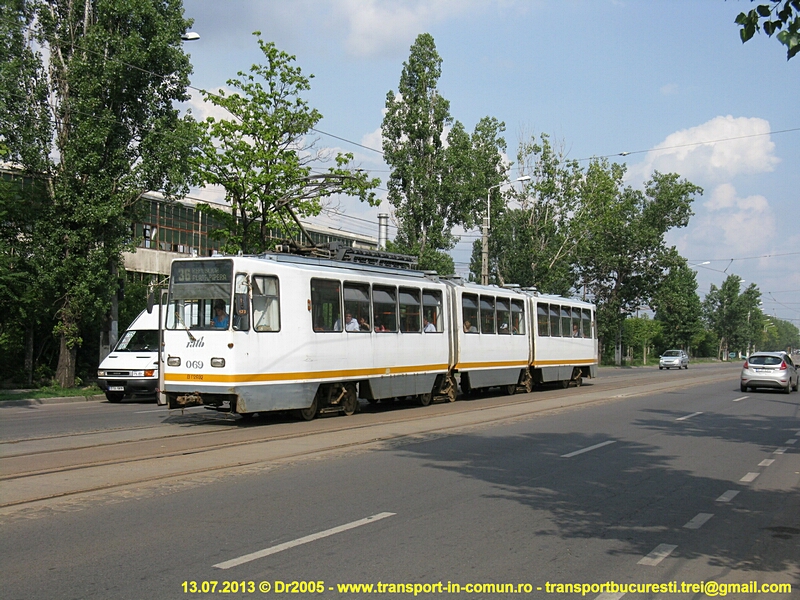

#069, linia 36, Bd. Basarabia (spre Platforma Industrială Pipera)

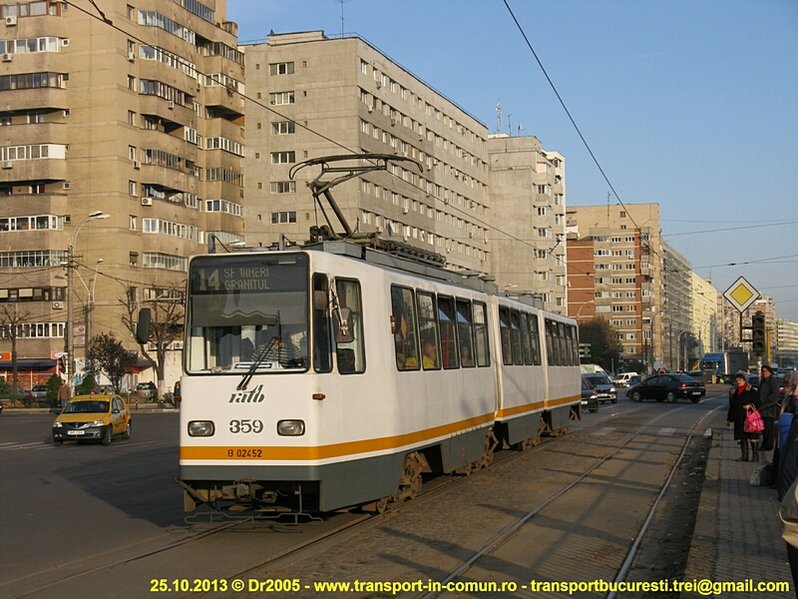

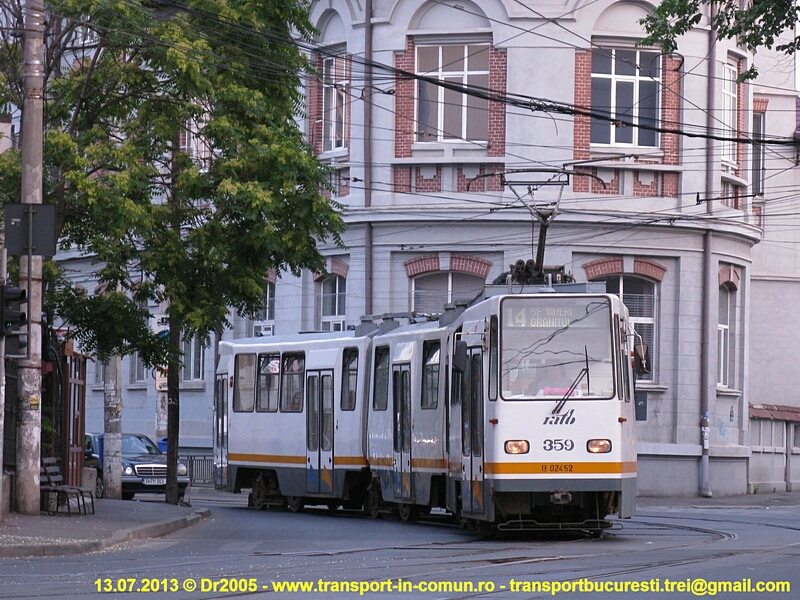

#359, linia 14, Str. Traian (spre Granitul)
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1885
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: V3A-93

Mesajde Alexandru » Joi 01 Aug 2013, 20:53

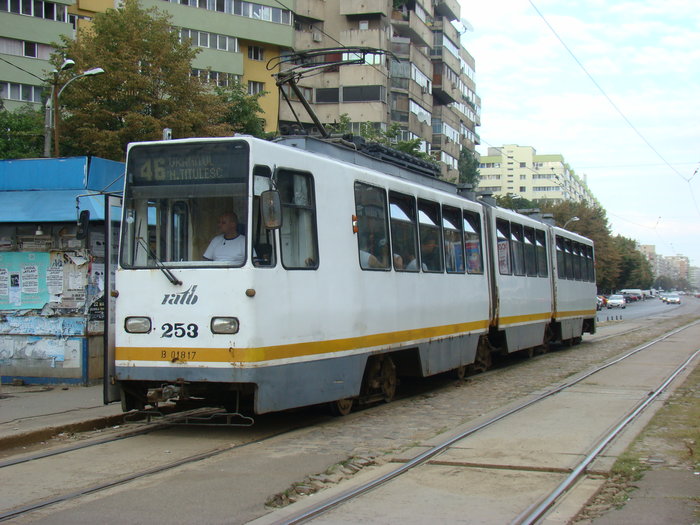

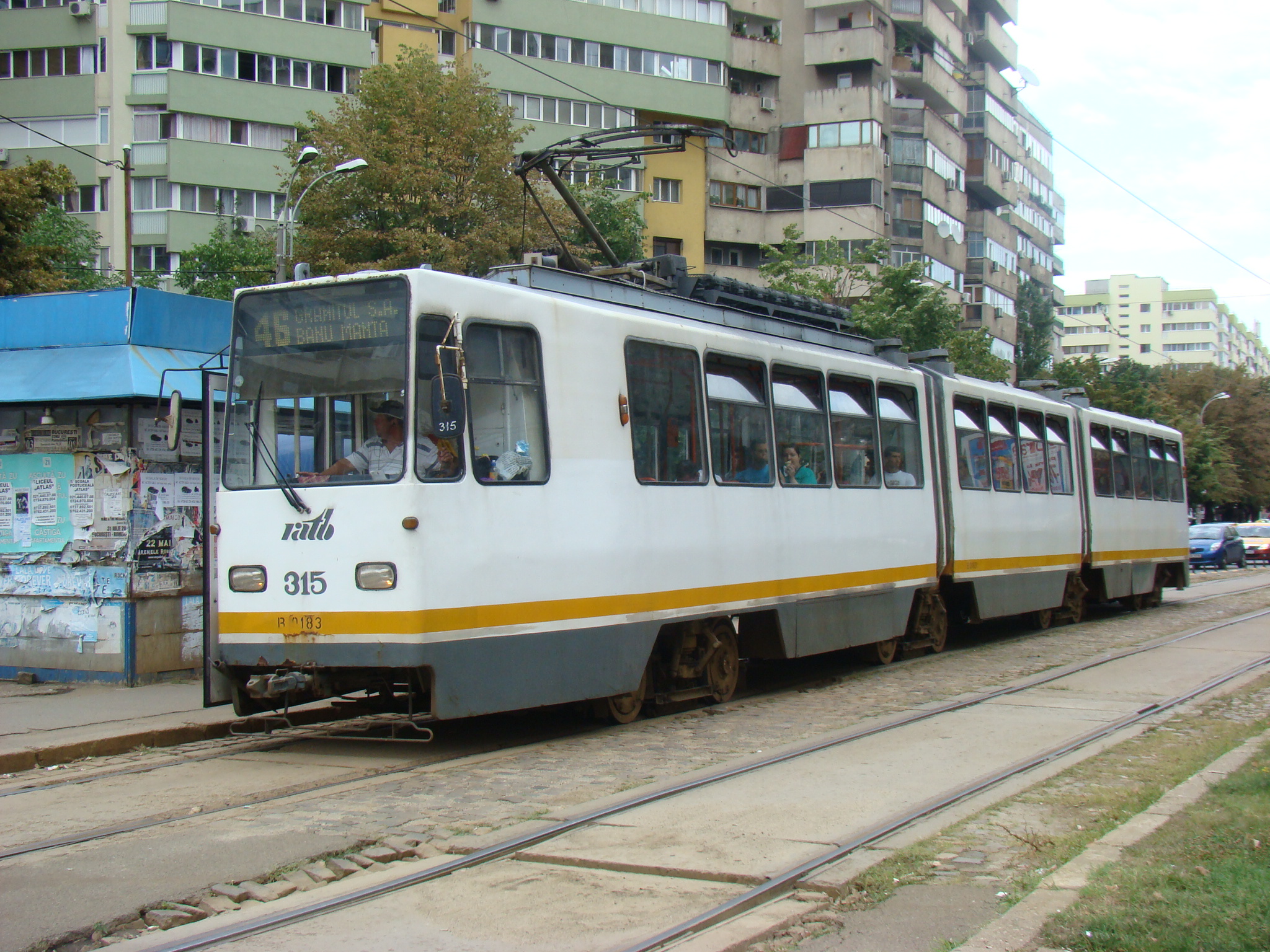

253 si 315
Fişiere ataşate
Nu poti sa arati ca esti drept in fata unei lumi intregi, daca nu esti drept cu tine insuti si cu persoanele din jurul tau.
http://www.transport-in-comun.ro
Avatar utilizator
Alexandru
Site Admin

Mesaje: 268
Membru din: Mar 23 Oct 2012, 14:41
Localitate: Bucuresti -Sector 2

Re: V3A-93

Mesajde Alexandru » Mie 07 Aug 2013, 18:59

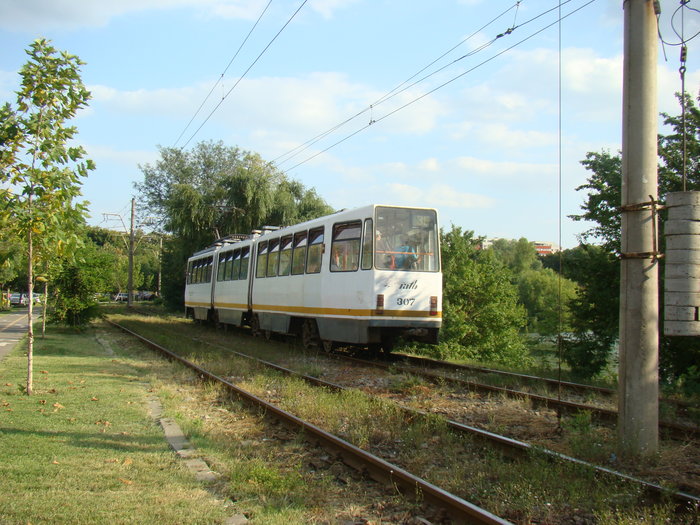

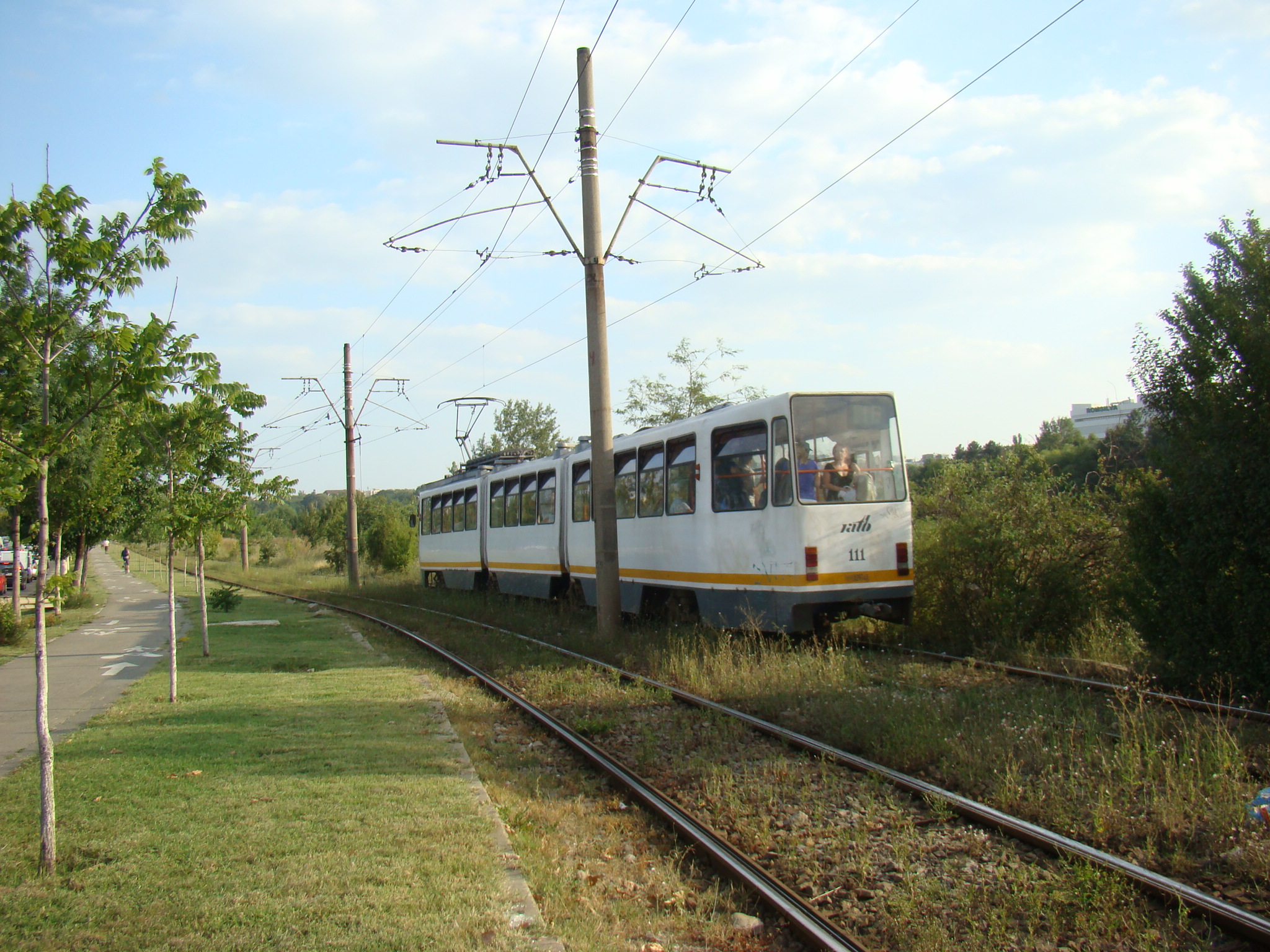

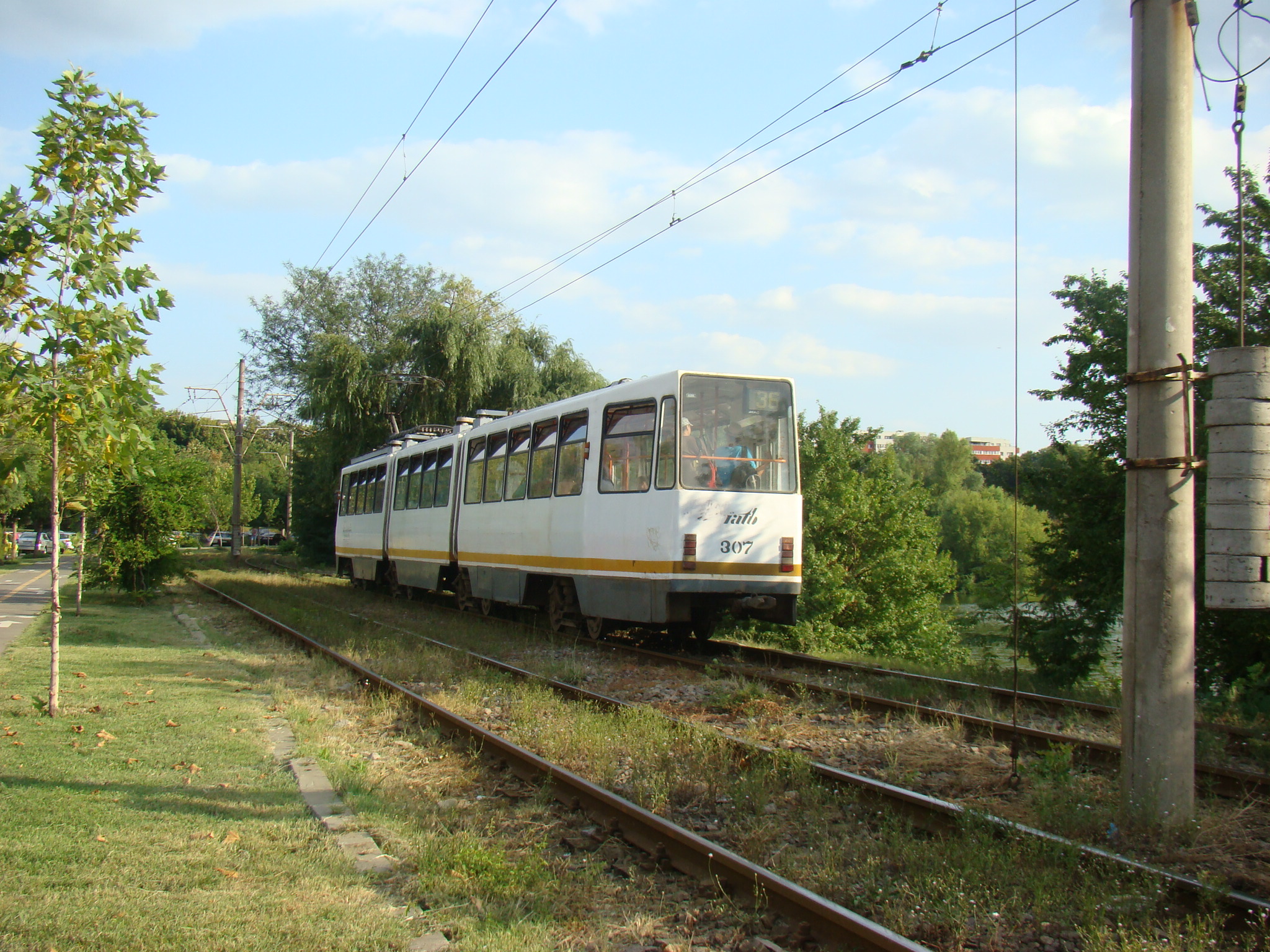

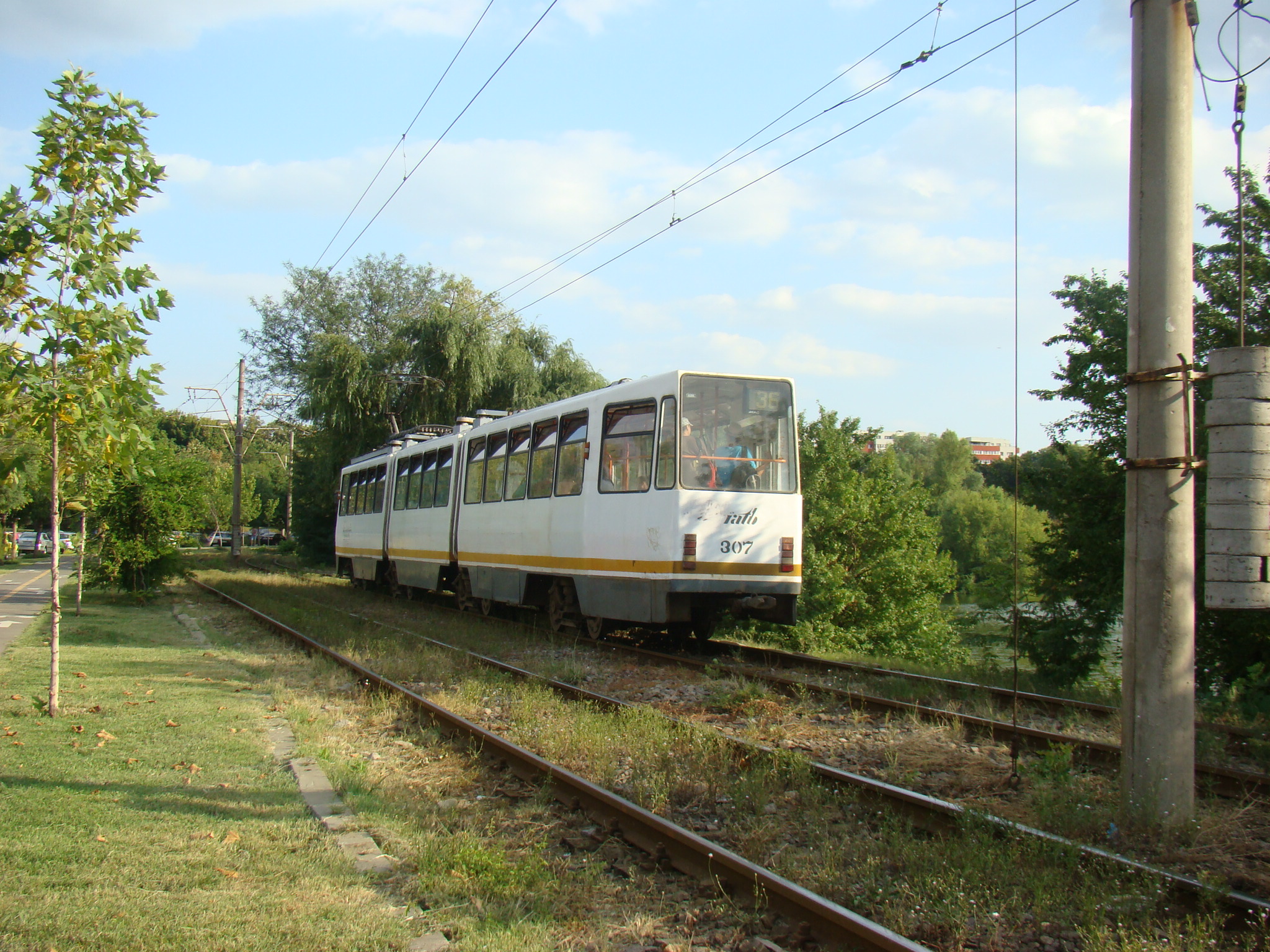

111 si 307 in verdeata
Fişiere ataşate
Nu poti sa arati ca esti drept in fata unei lumi intregi, daca nu esti drept cu tine insuti si cu persoanele din jurul tau.
http://www.transport-in-comun.ro
Avatar utilizator
Alexandru
Site Admin

Mesaje: 268
Membru din: Mar 23 Oct 2012, 14:41
Localitate: Bucuresti -Sector 2

Re: V3A-93

Mesajde adriank1997 » Dum 11 Aug 2013, 11:07

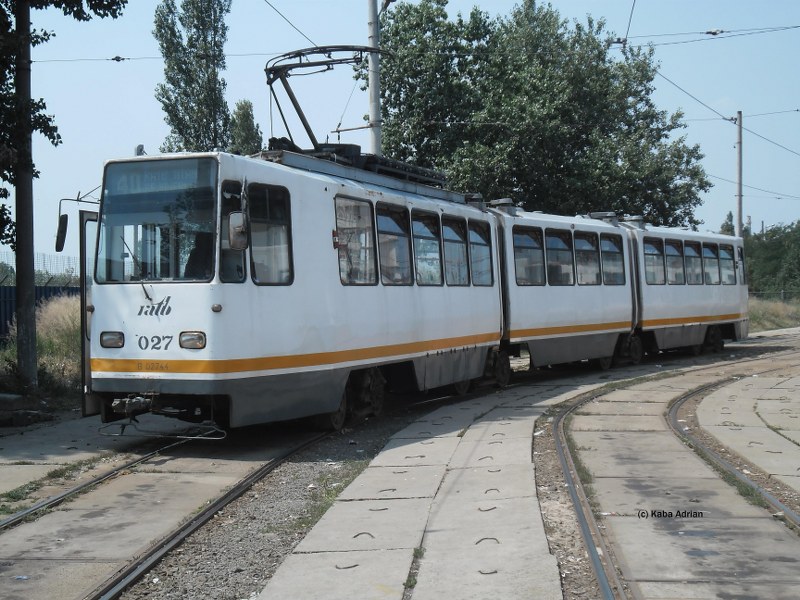

027 - 30 iulie:
027 - 30 iulie 2013_800x600.JPG

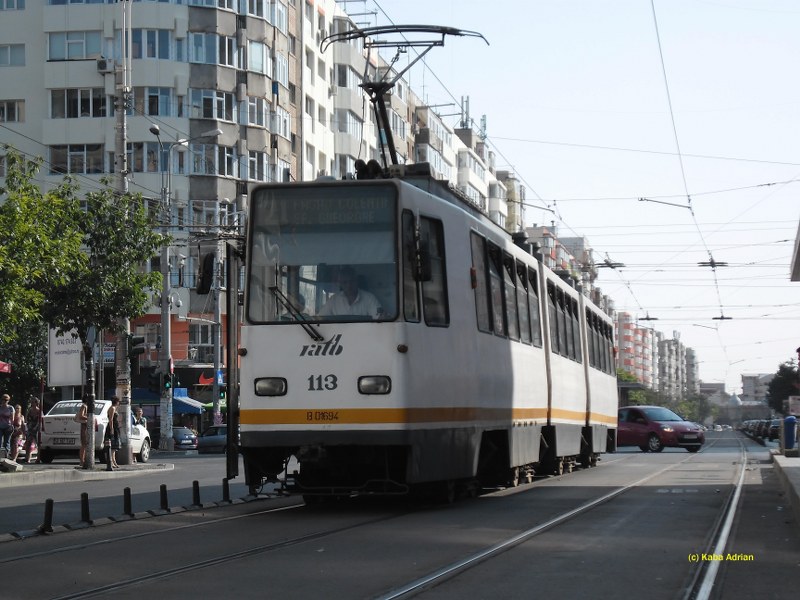

113 - 8 august:
113 - 8 august 2013_800x600.JPG

174 - 8 august:
174 - 8 august 2013_800x600.JPG

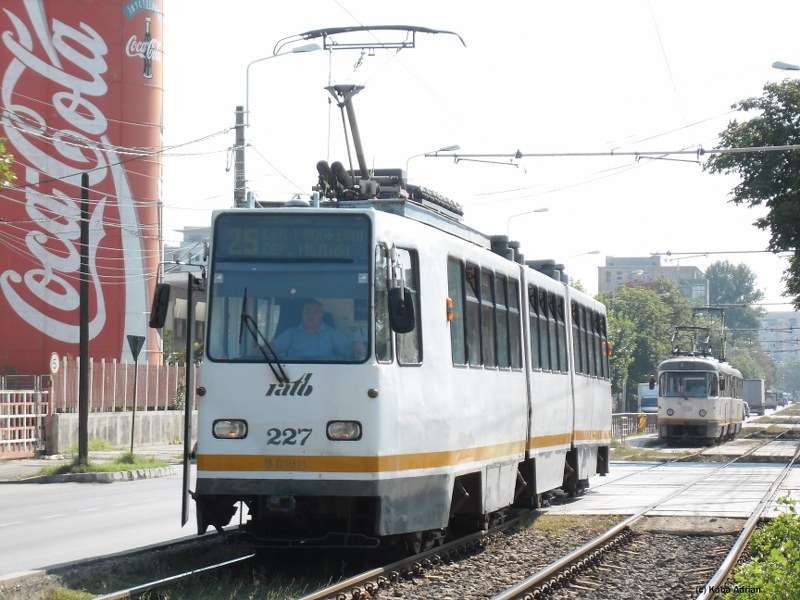

227 luna trecuta:

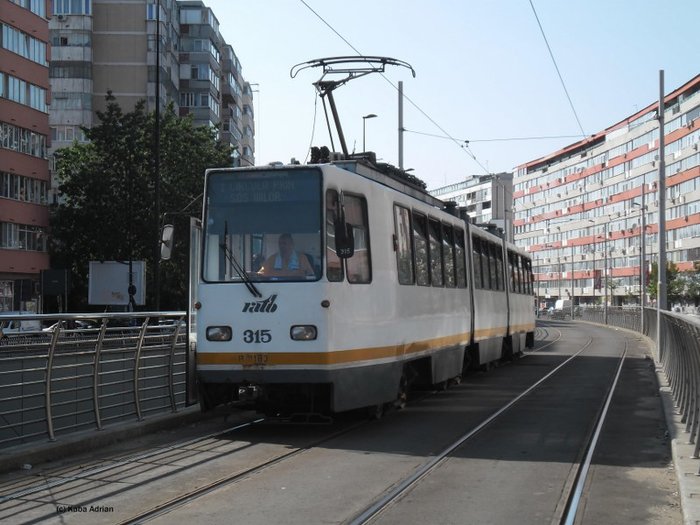

315 - 8 august:
315 - 8 august 2013_800x600.JPG

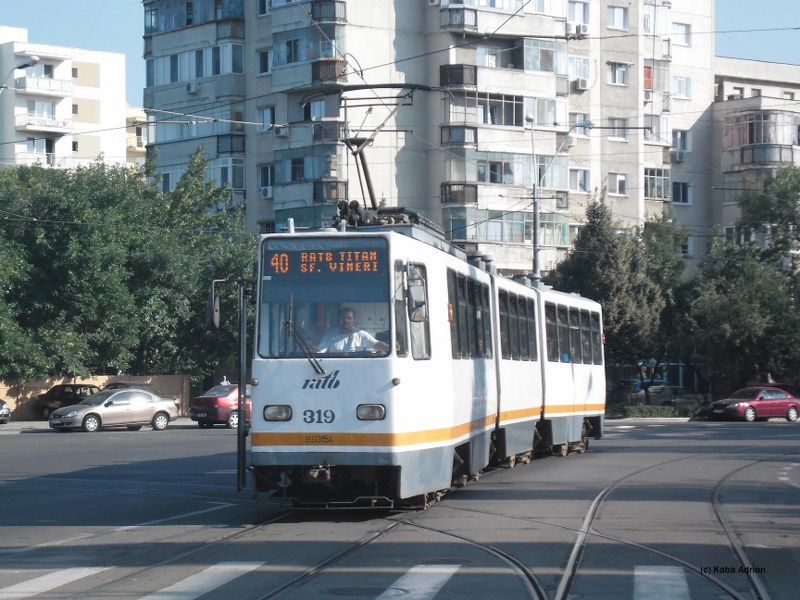

319 - 9 august:
319 - 9 august 2013_800x600.JPG
Avatar utilizator
adriank1997

Mesaje: 135
Membru din: Sâm 09 Dec 2017, 13:29
Localitate: Buzău

Re: V3A-93

Mesajde Andrey » Mar 17 Sep 2013, 07:18

12.09.2013

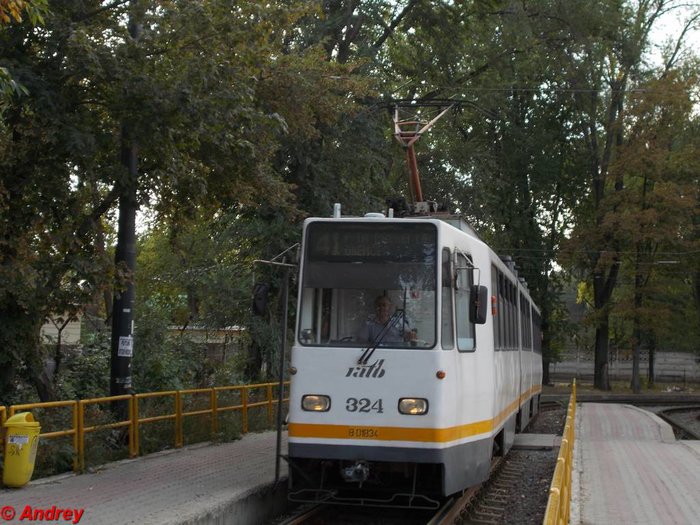

#324.

Andrey

Mesaje: 143
Membru din: Sâm 14 Sep 2013, 16:55
Localitate: Bucuresti - sector 4.

Re: V3A-93

Mesajde Matei » Joi 10 Oct 2013, 02:07

Repartizarea tramvaielor V3A-93

Depoul Colentina (64 bucati):
#015, #016, #017, #030, #039, #044, #045, #052, #053, #056, #063, #067, #069, #091, #092, #103, #104, #111, #113, #115, #116, #121, #123, #125, #128, #132, #138, #142, #148, #149, #162, #168, #171, #179, #182, #183, #187, #188, #193, #194, #202, #209, #210, #211, #230, #232, #242, #247, #250, #258, #274, #279, #283, #289, #307, #320, #325, #327, #337, #341, #347, #350, #355, #360

Depoul Titan (46 bucati):
#012, #027, #066, #095, #096, #100, #108, #117, #146, #155, #163, #166, #169, #177, #186, #189, #200, #216, #222, #235, #253, #257, #263, #265, #272, #276, #277, #281, #290, #291, #292, #294, #298, #302, #303, #310, #314, #319, #331, #334, #335, #338, #346, #348, #354, #356

Depoul Giurgiului (35 bucati):
#007, #010, #013, #026, #029, #064, #073, #083, #090, #093, #099, #102, #107, #124, #134, #135, #140, #145, #150, #153, #175, #184, #220, #227, #236, #249, #255, #271, #308, #313, #317, #328, #333, #342, #357

Depoul Victoria (29 bucati):
#120, #126, #141, #157, #159, #165, #170, #174, #191, #203, #214, #215, #225, #239, #259, #260, #261, #286, #287, #301, #309, #312, #315, #323, #330, #340, #343, #344, #353

Depoul Bucurestii Noi (12 bucati):
#050, #062, #110, #178, #207, #221, #256, #296, #305, #318, #351, #362

Depoul Dudesti (10 bucati):
#057, #112, #127, #152, #156, #161, #167, #185, #212, #254

Depoul Alexandria (2 bucati):
#280, #324


Am folosit culori pentru o vizualizare cat mai buna a repartizarii.
Matei

Mesaje: 59
Membru din: Vin 05 Iul 2013, 21:45
Localitate: Bucureşti

Re: V3A-93

Mesajde Dr2005 » Dum 20 Oct 2013, 23:41

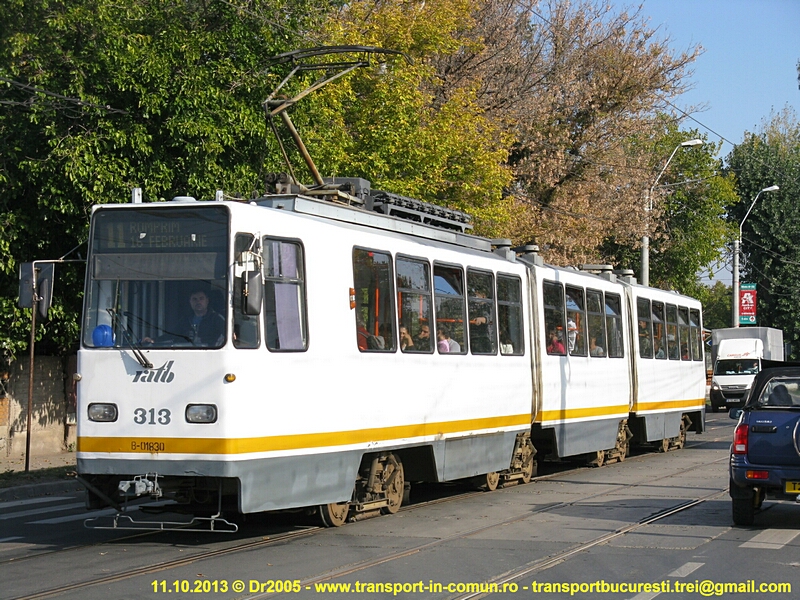

#313 pe linia 11, pe Cal. Giuleşti, mergând spre Cartier 16 Februarie:
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1885
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: V3A-93

Mesajde Dr2005 » Dum 03 Noi 2013, 21:27

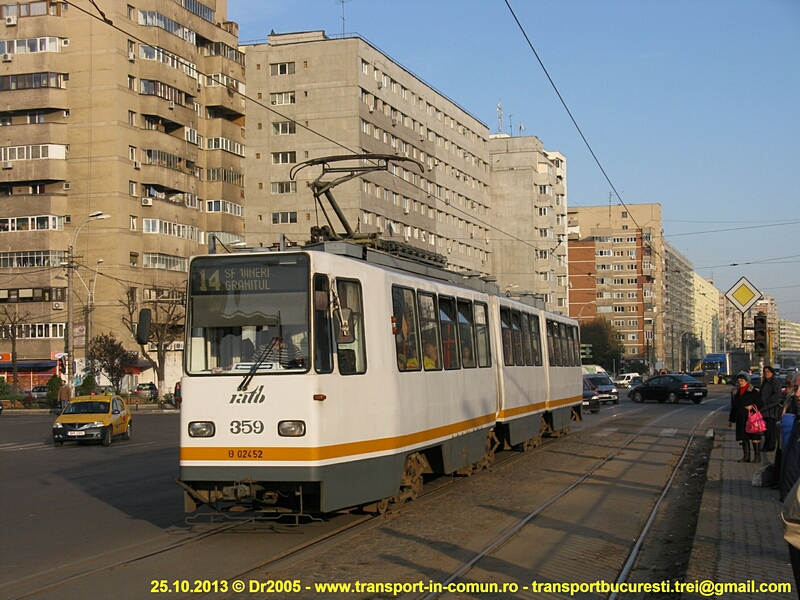

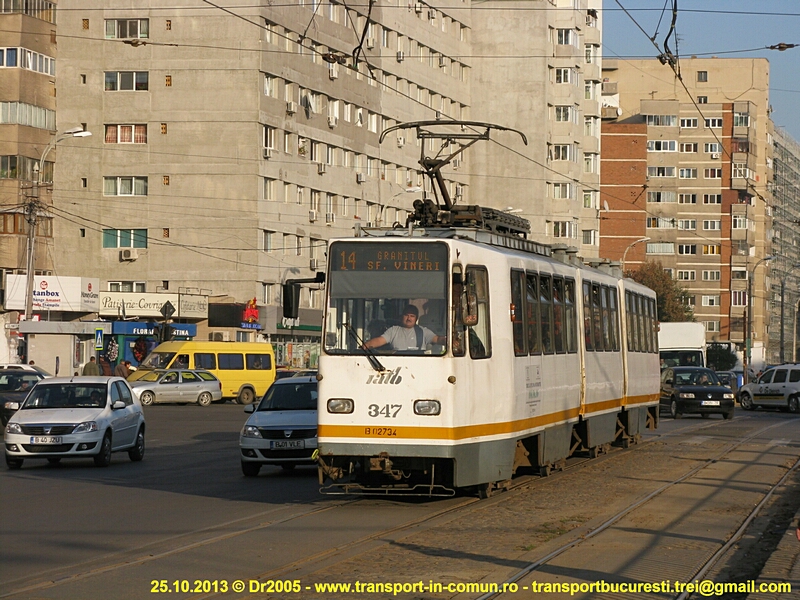

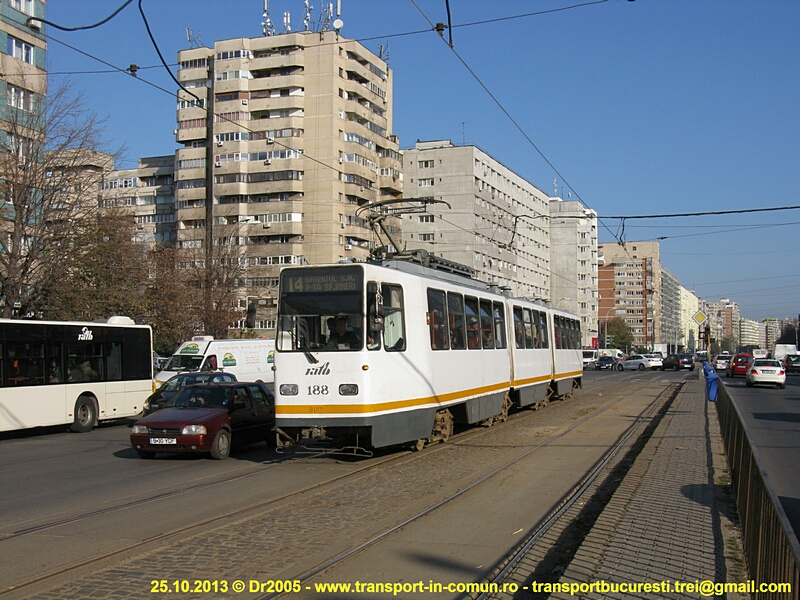

Câteva V3A-93 pe Şos. Pantelimon, în ultima zi cu şine de tip Oţelu Roşu şi copaci pe margine. Liniile urmează să fie înlocuite, dar locul copacilor va fi luat de parcări :(

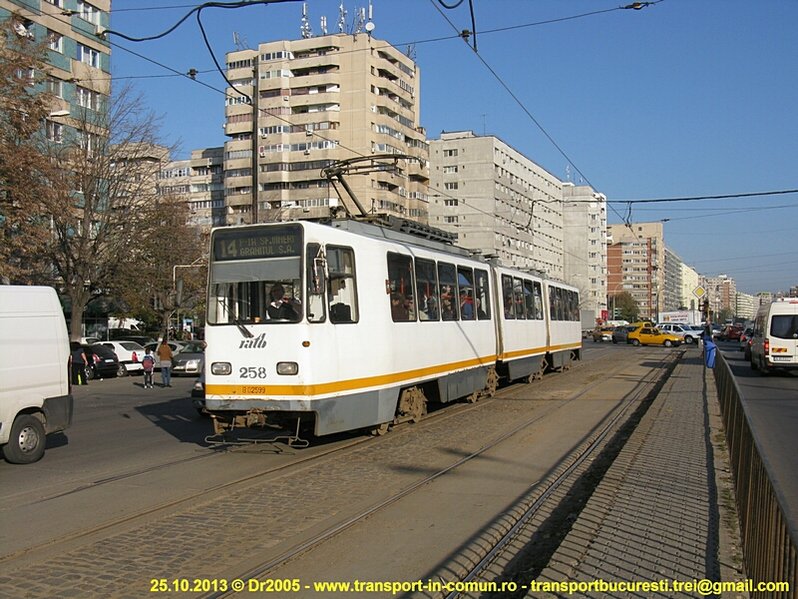

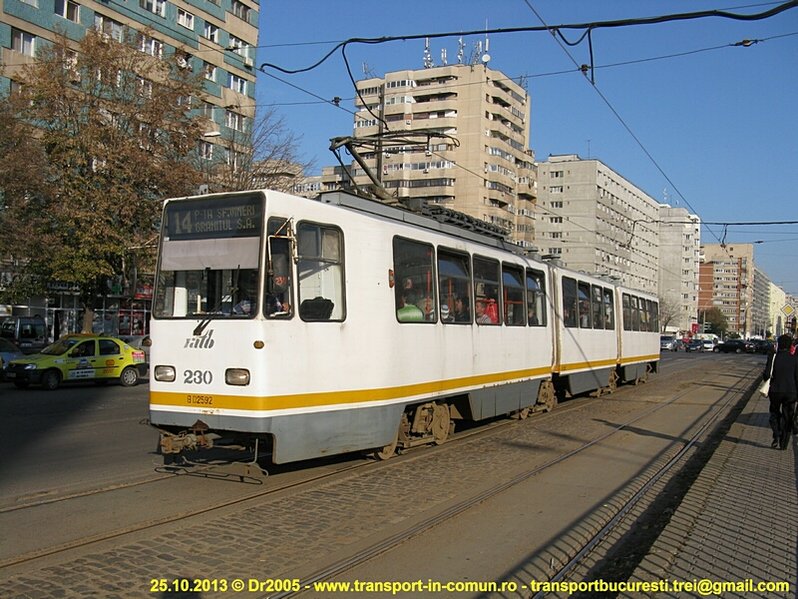

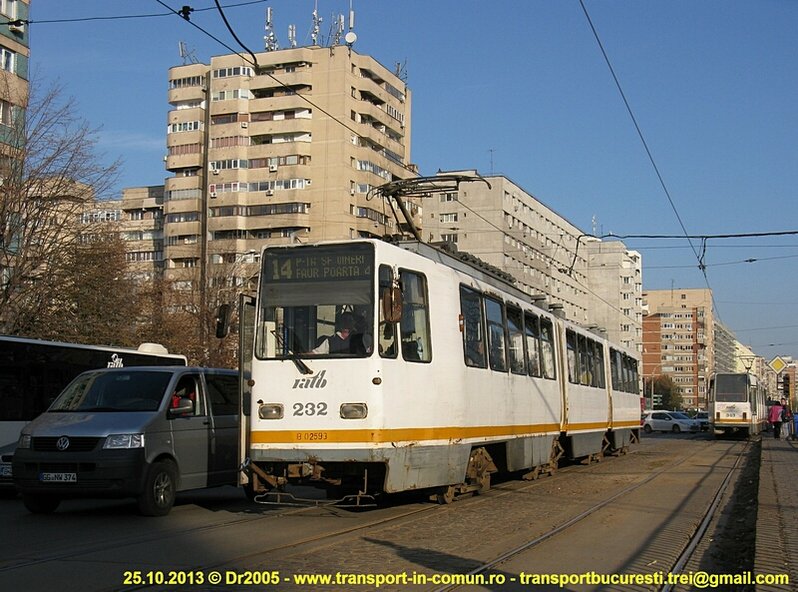

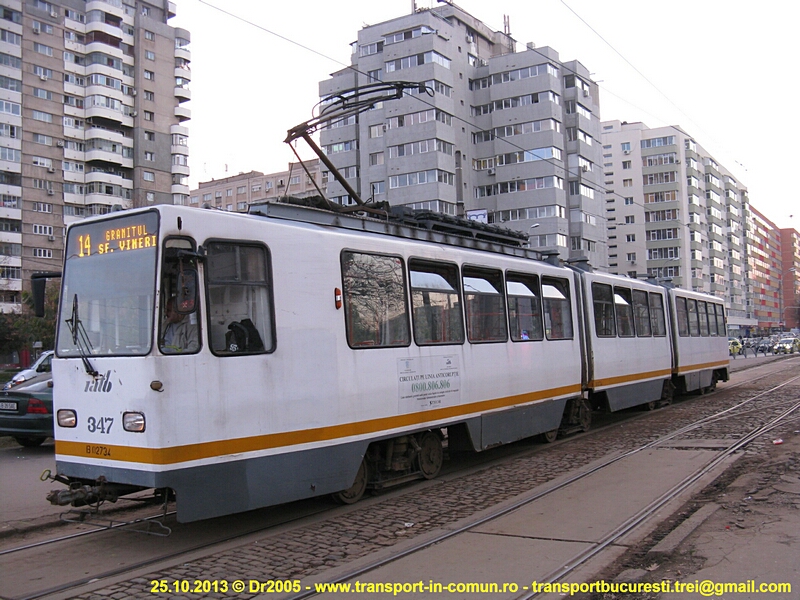

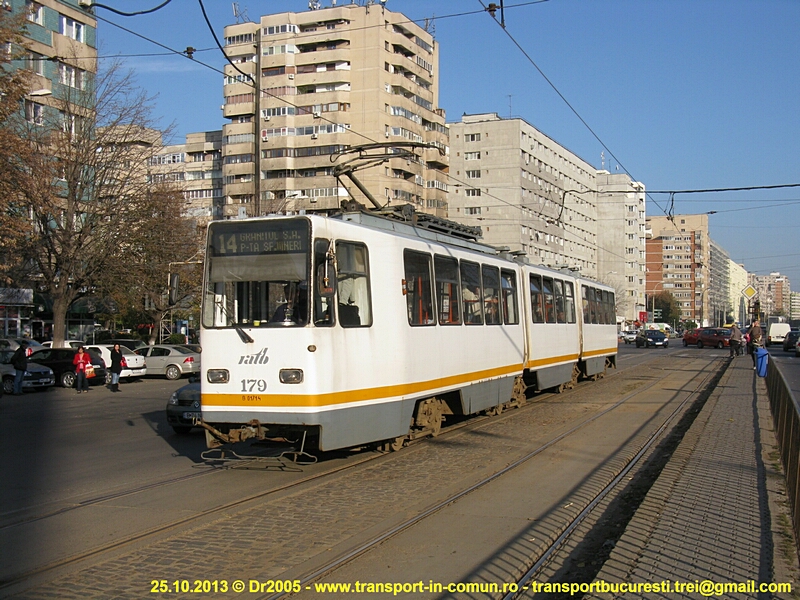

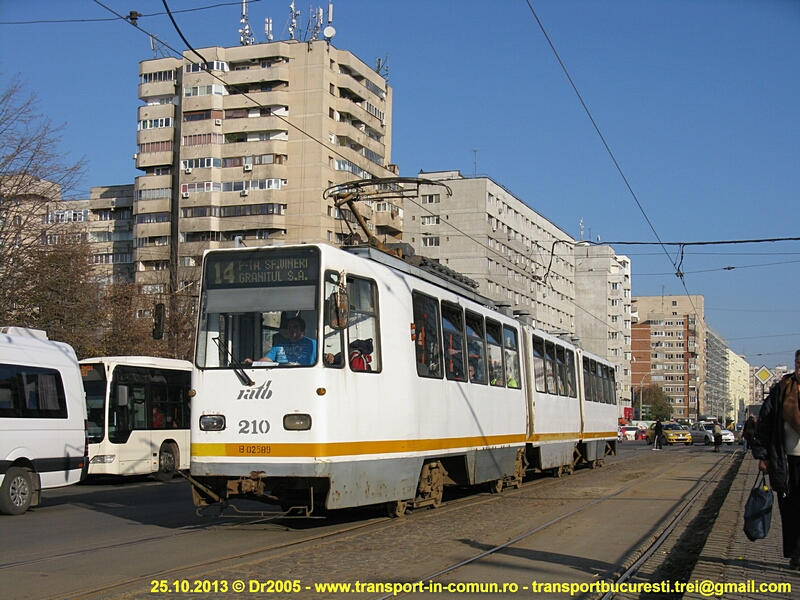

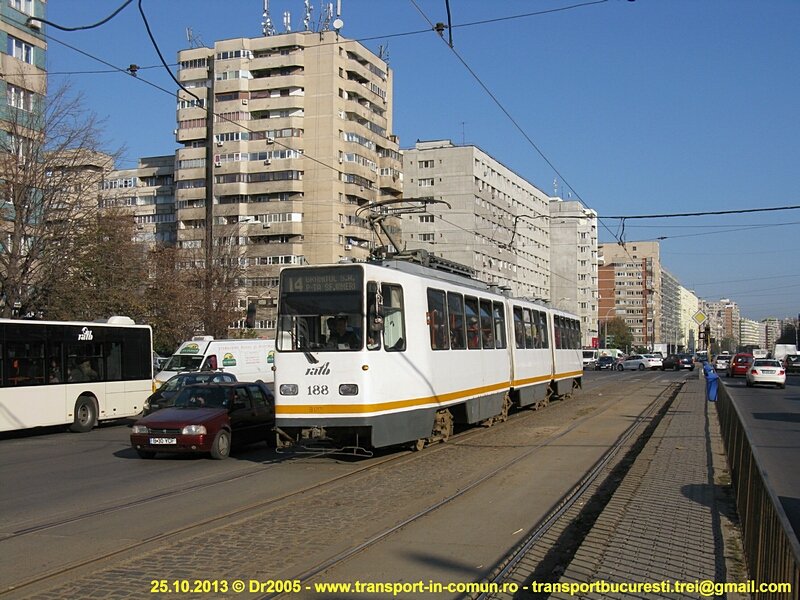

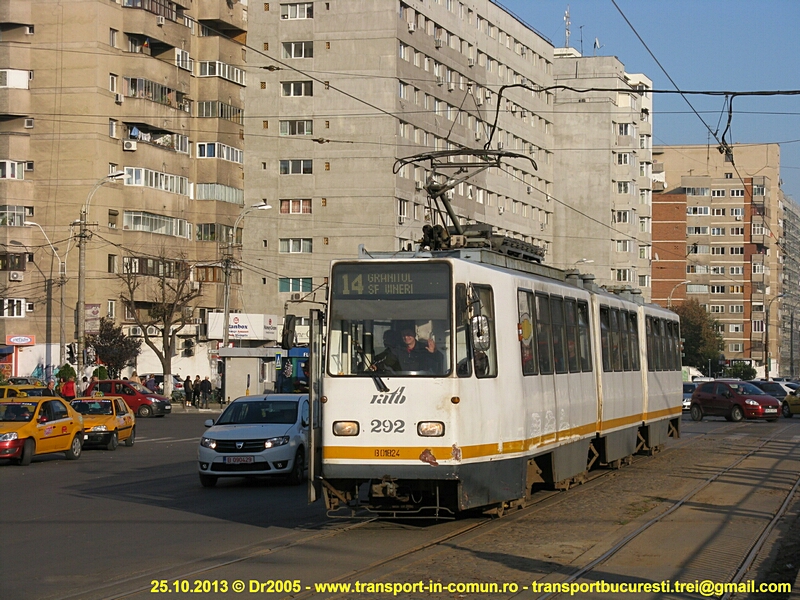

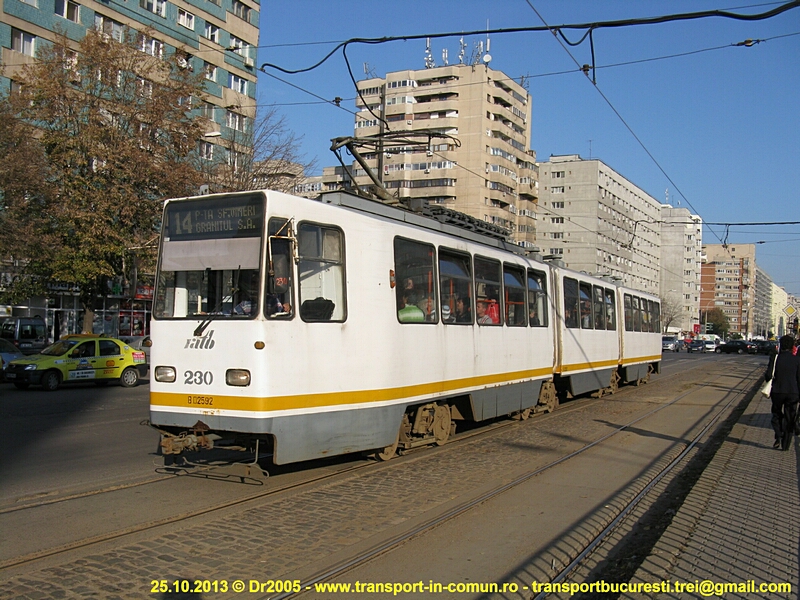

Linia 14: #179, #188, #210, #230, #232, #258, #292, #347, #359

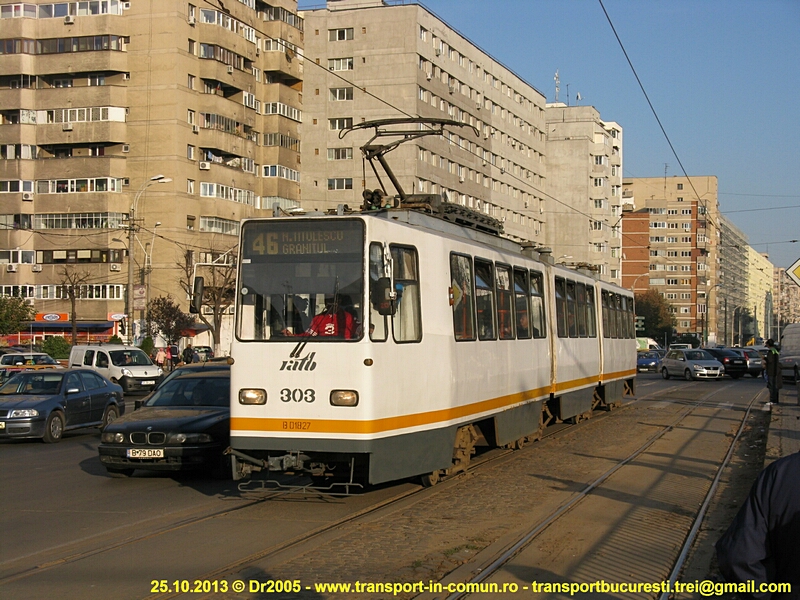

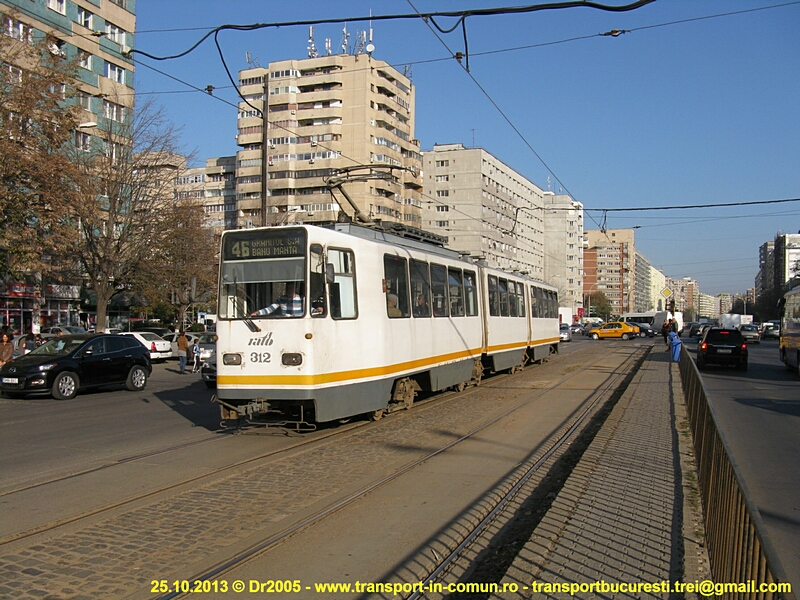

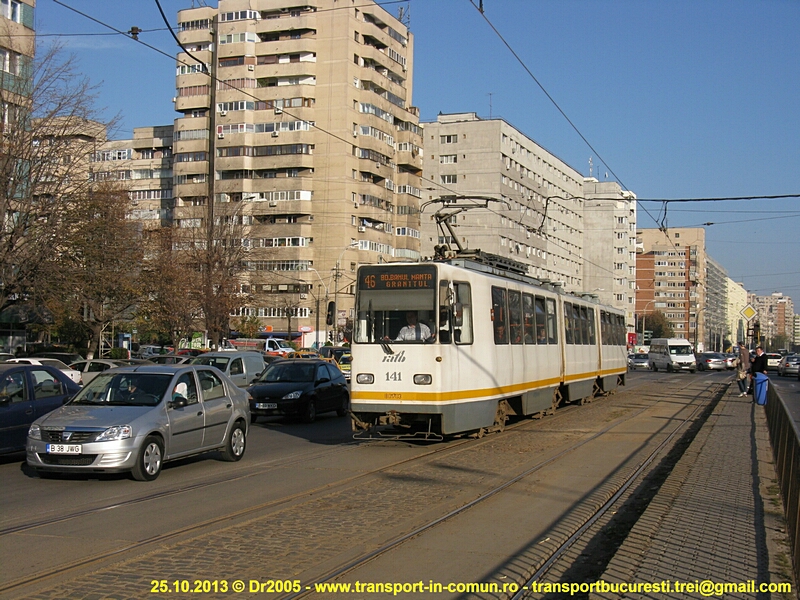

Linia 46: #141, #303, #312


Avatar utilizator
Dr2005
Site Admin

Mesaje: 1885
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: V3A-93

Mesajde Dr2005 » Dum 03 Noi 2013, 22:55

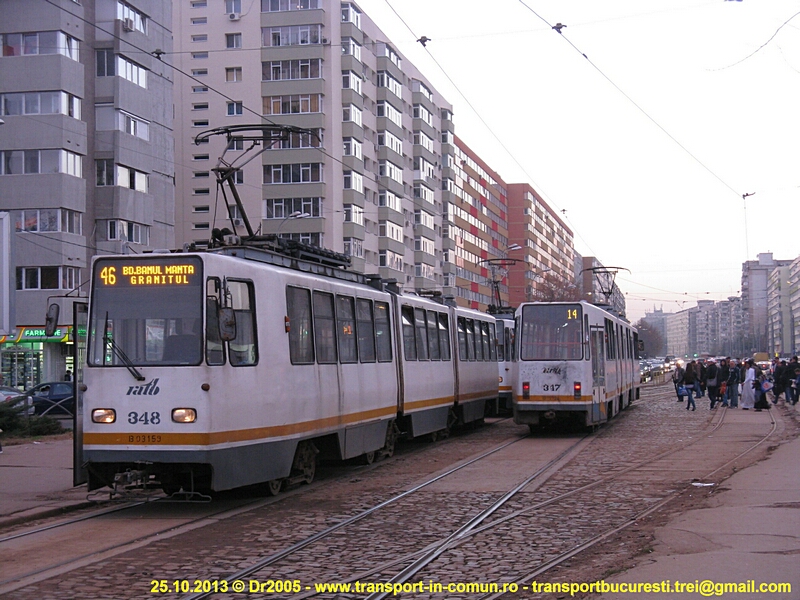

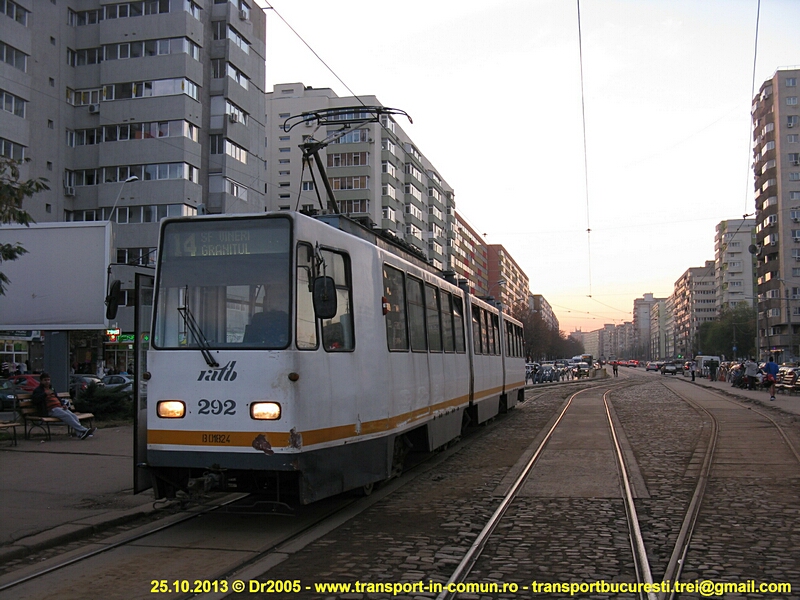

Ne mutăm la Granitul:

#091:

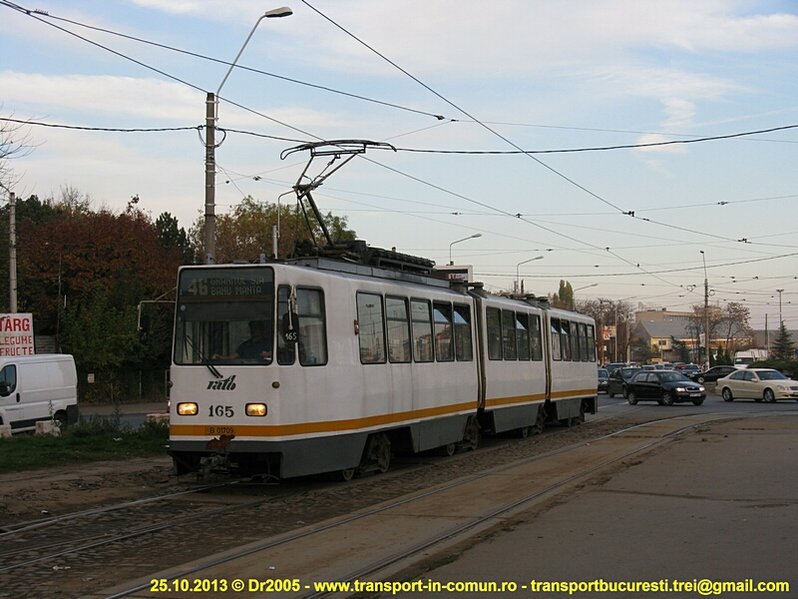

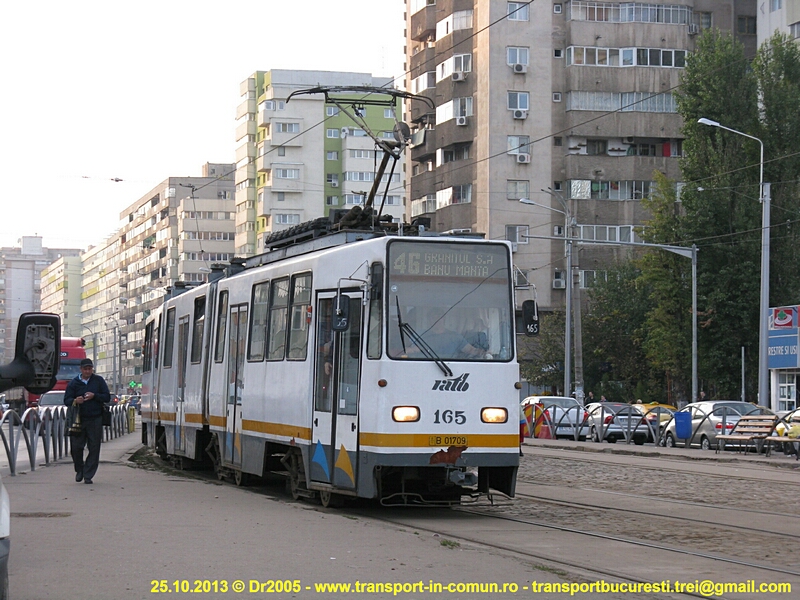

#165:

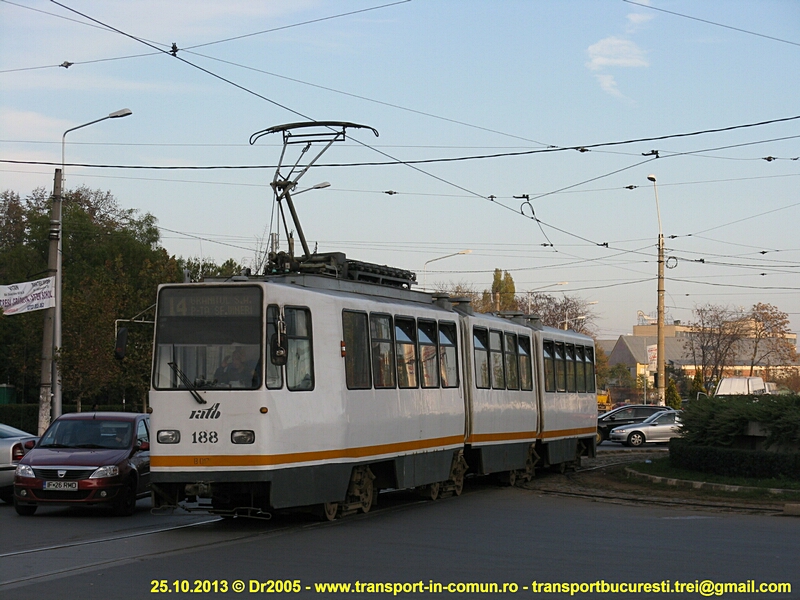

#188

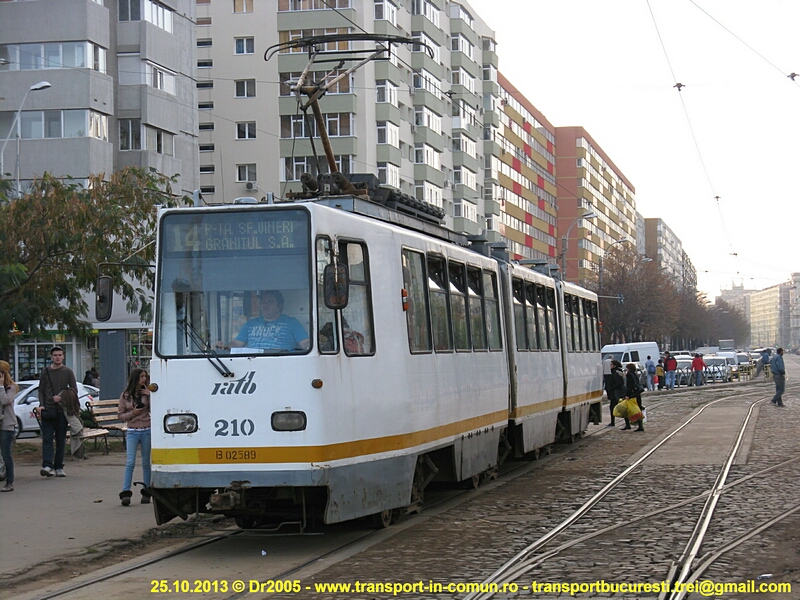

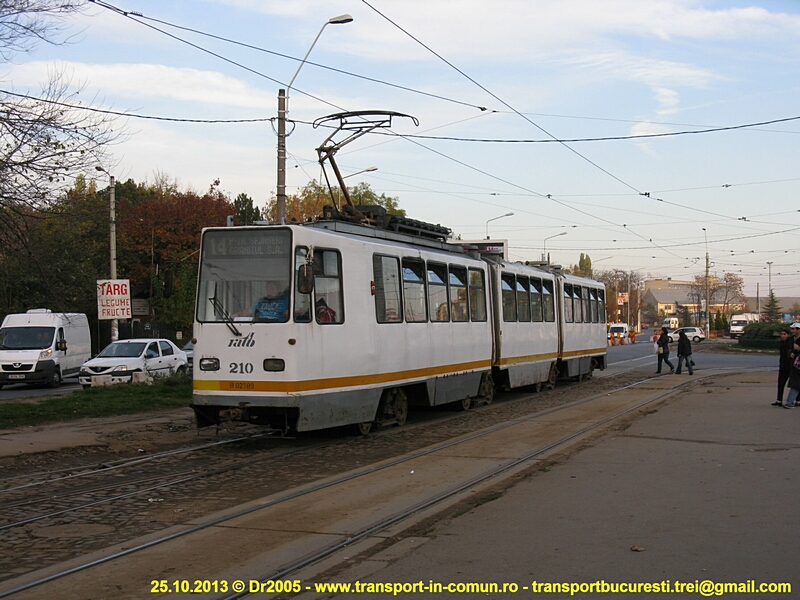

#210

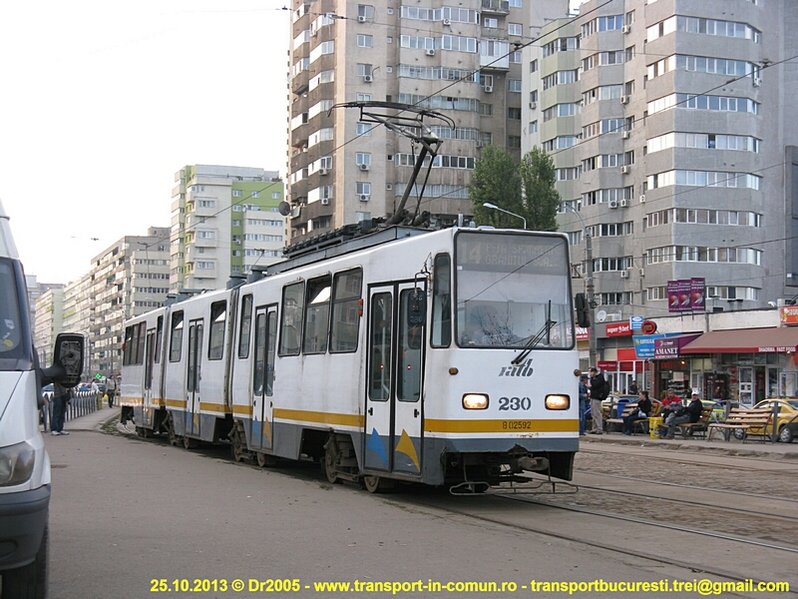

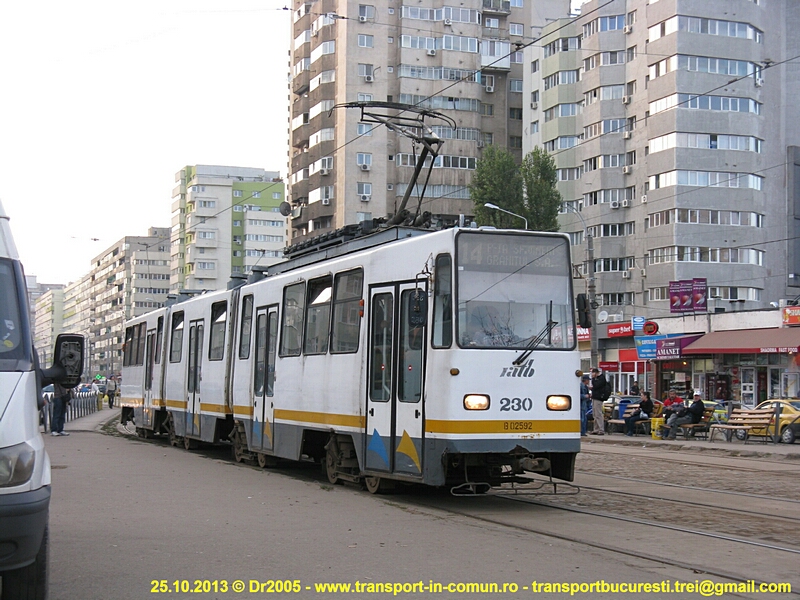

#230

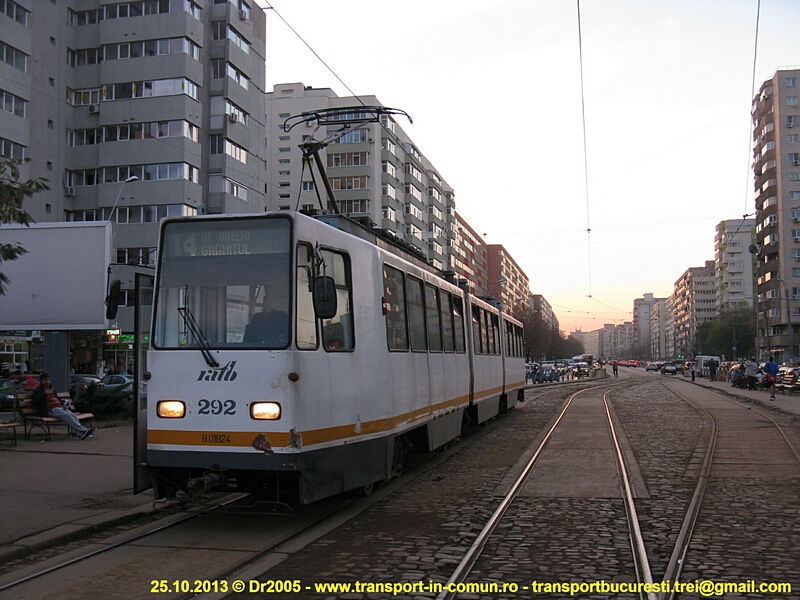

#292

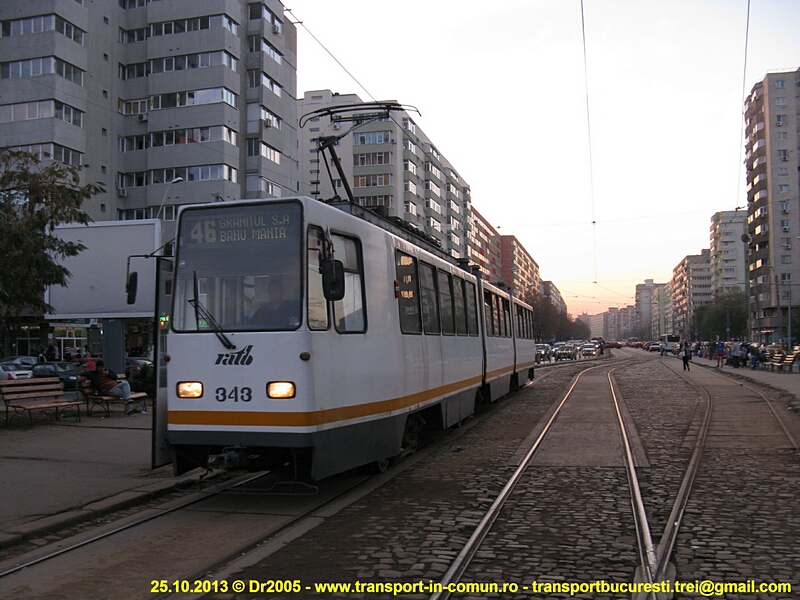

#343

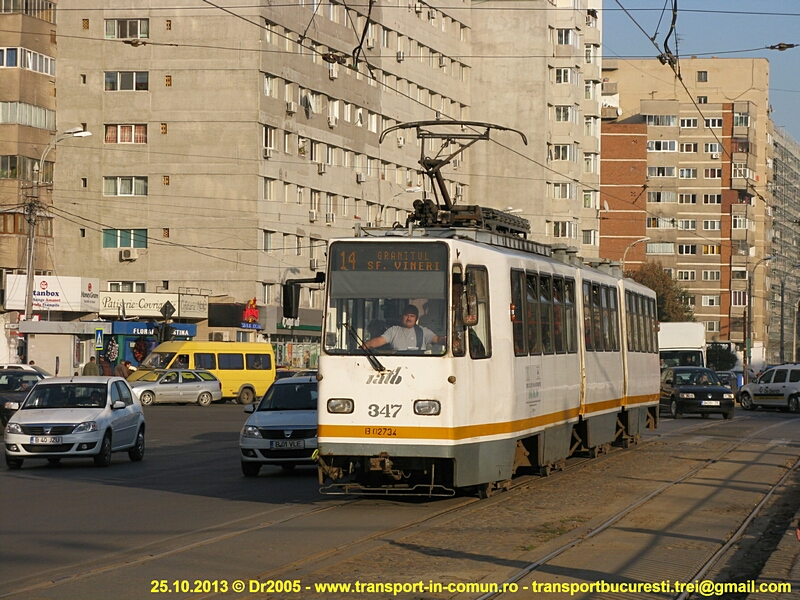

#347


#348
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1885
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: V3A-93

Mesajde Dr2005 » Lun 17 Feb 2014, 12:09

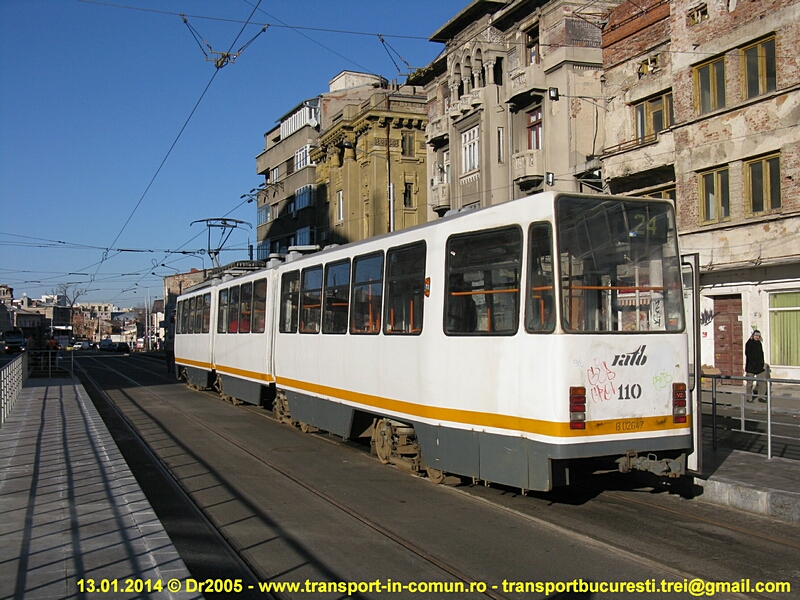

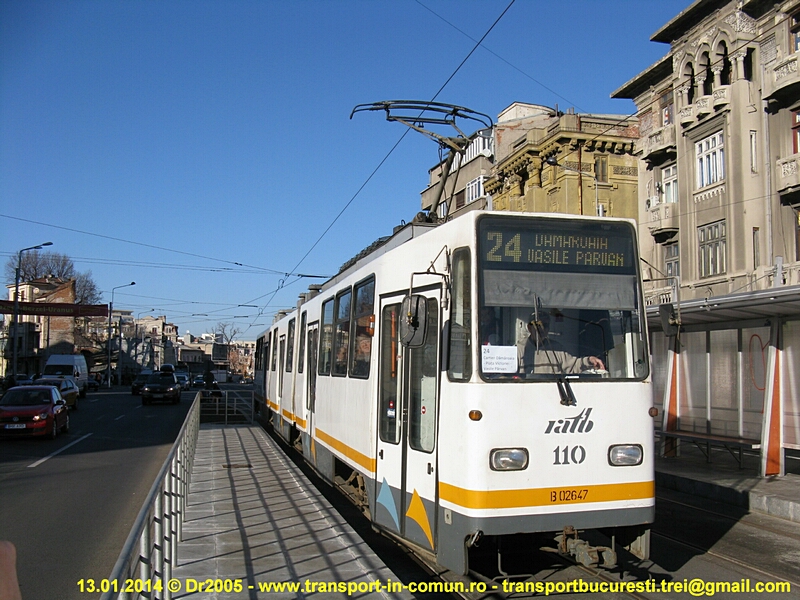

#110, linia 24, staţia ,,Piaţa Virgiliu", sensul spre Cal. Plevnei:


- sensul spre Cartier Dămăroaia:

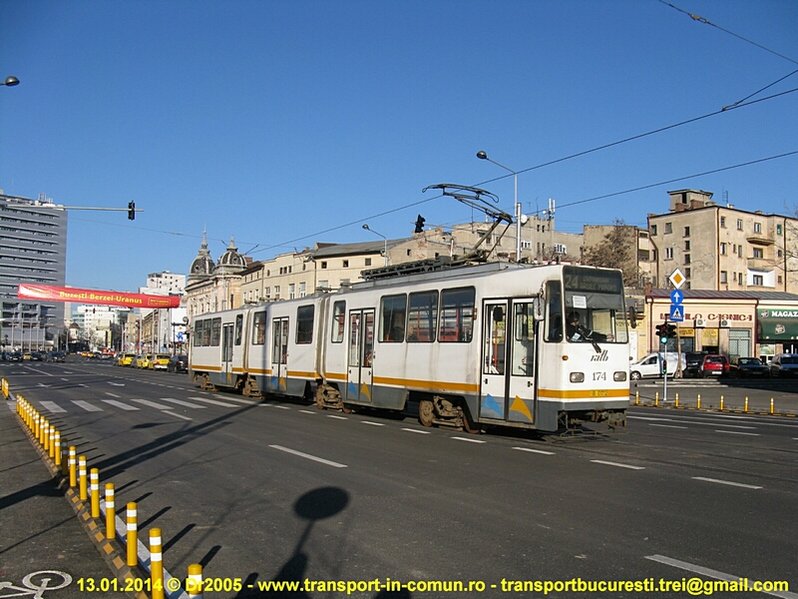

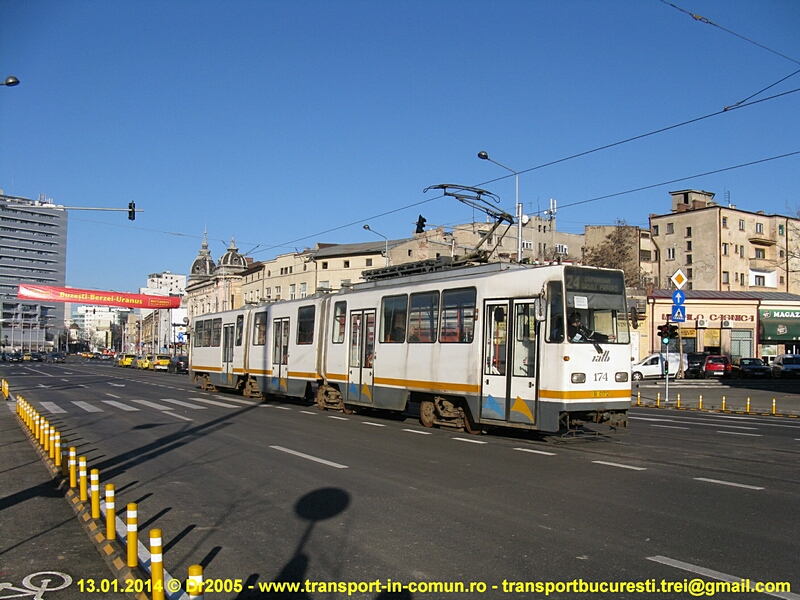

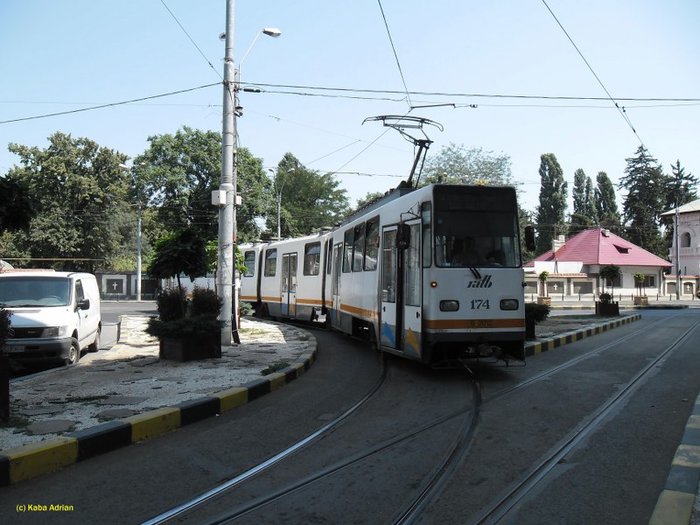

#174, linia 24, Str. Buzeşti, mergând spre Cal. Plevnei:

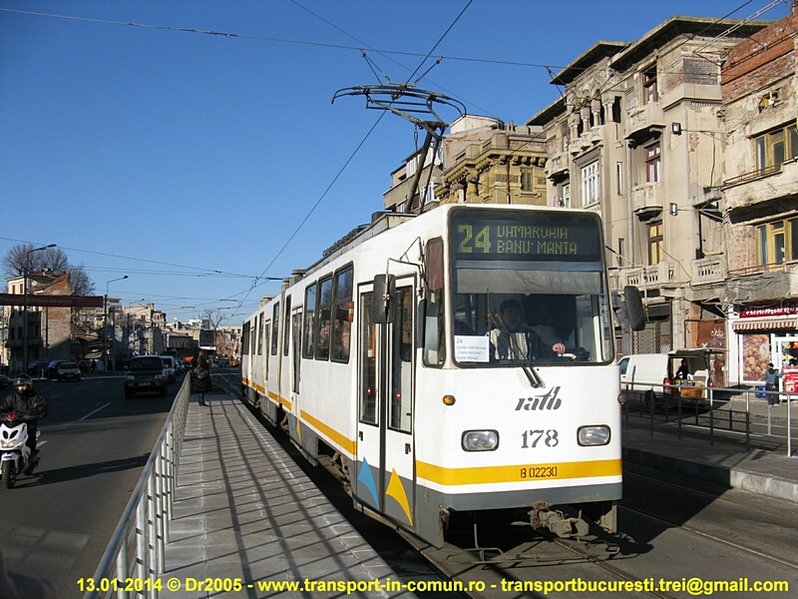

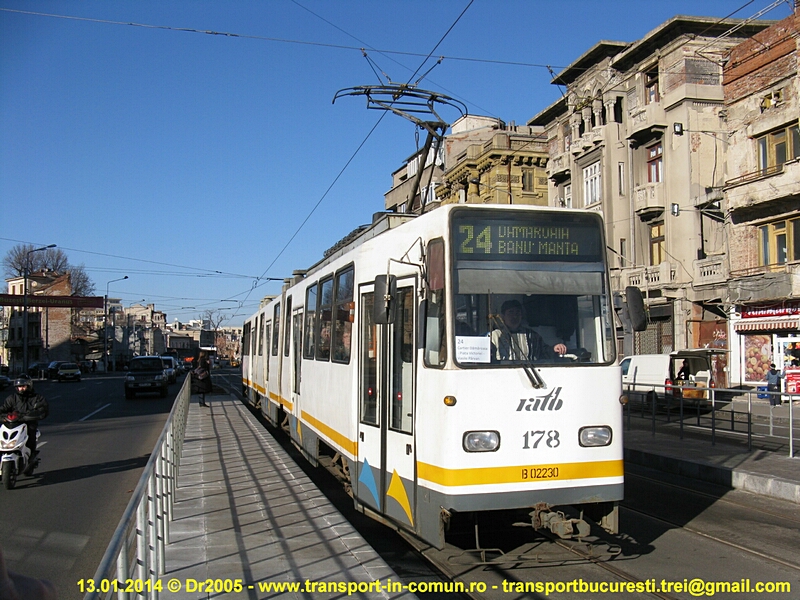

#178, linia 24, staţia ,,Piaţa Virgiliu", sensul spre Cal. Plevnei:

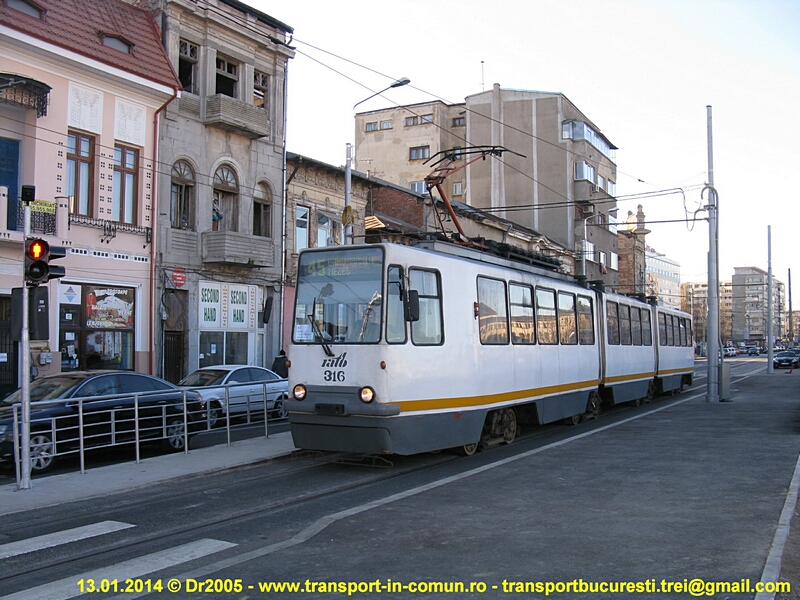

#316, linia 45, staţia ,,Buzeşti", sensul spre Mezeş:
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1885
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: V3A-93

Mesajde Dr2005 » Mar 01 Apr 2014, 00:08

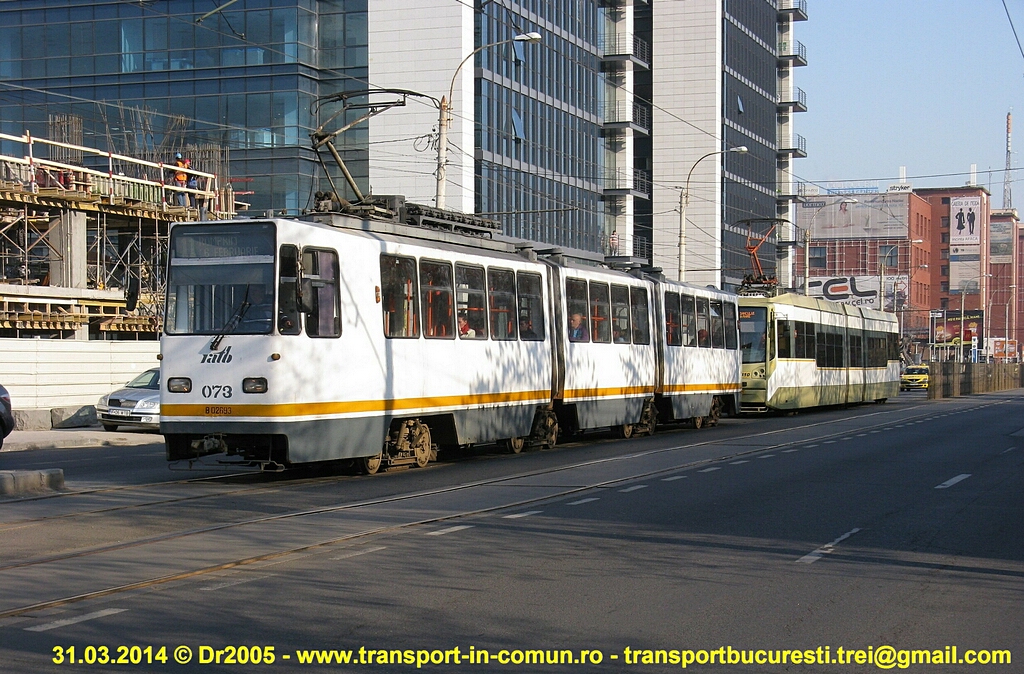

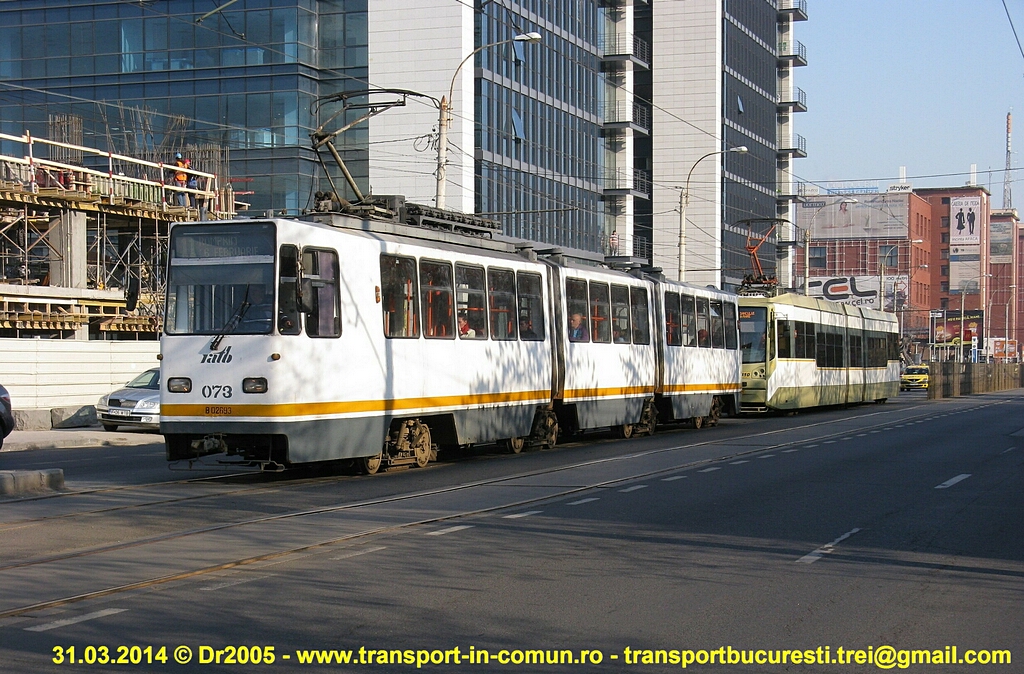

#073 - linia 11, Bd. G-ral. Vasile Milea (spre Romprim)
Avatar utilizator
Dr2005
Site Admin

Mesaje: 1885
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

V3A-M2000

Mesajde Kaba Adrian » Lun 07 Apr 2014, 21:02

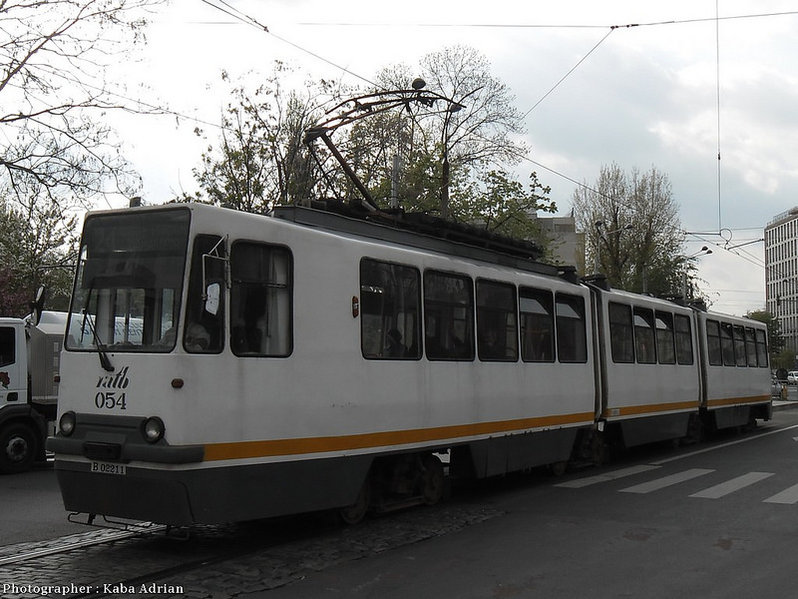

054
Kaba Adrian


V3A-93-M2000

Mesajde Kaba Adrian » Sâm 26 Apr 2014, 22:15

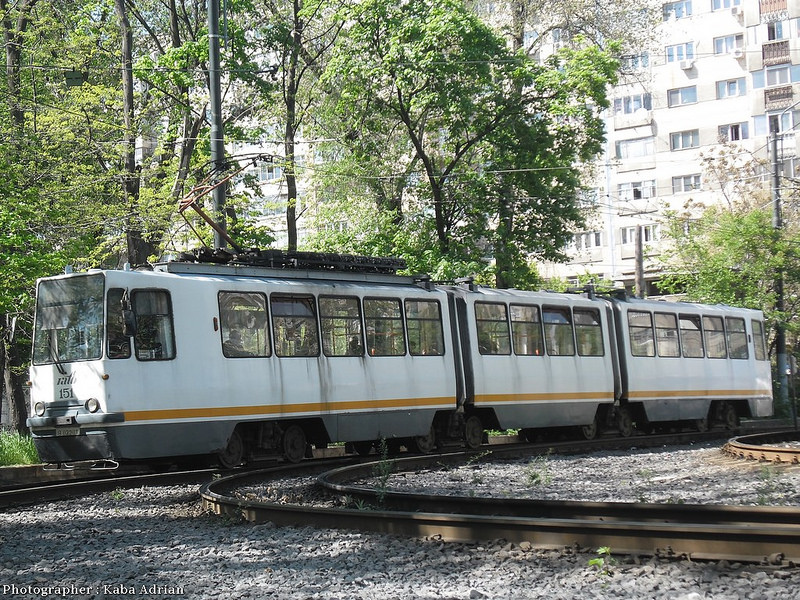

Apartin depoului Bucurestii Noi si pot fi vazute cel mai des pe linia 41
151
Fişiere ataşate
Kaba Adrian


Re: V3A-93

Mesajde Kaba Adrian » Mie 30 Apr 2014, 11:08

La Depoul Victoria.. imobilizare cu motoare sunt 225, 323, 330, 343 si ar mai fi cateva.
Kaba Adrian


Re: V3A-93

Mesajde Dr2005 » Mar 13 Mai 2014, 11:21

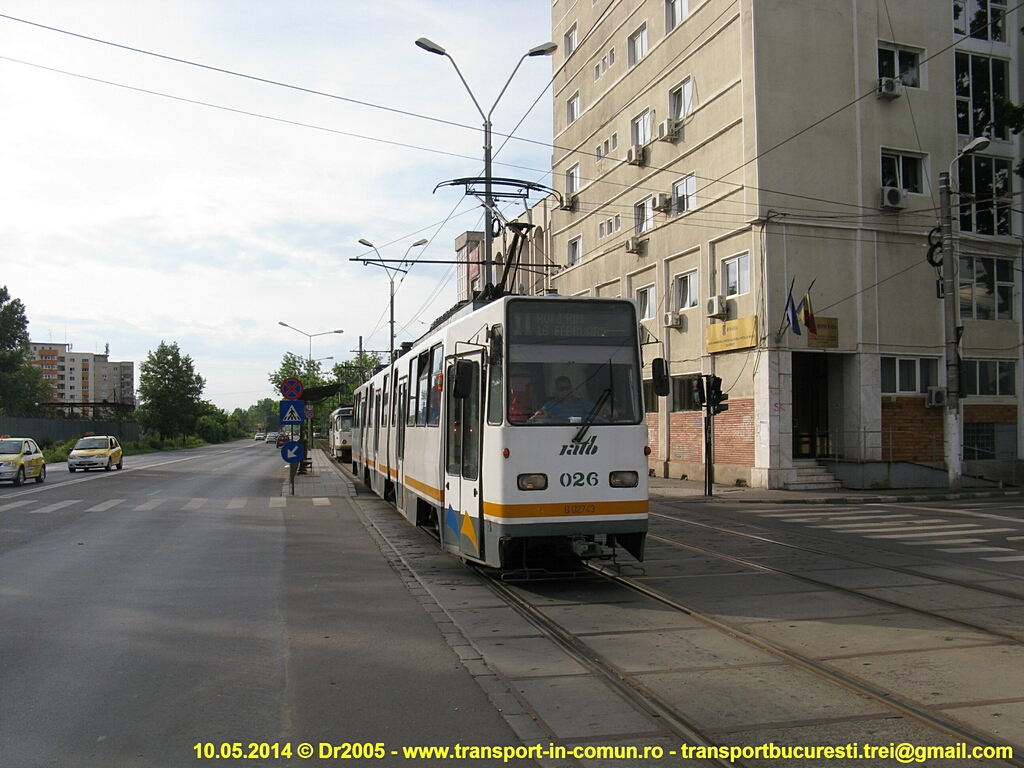

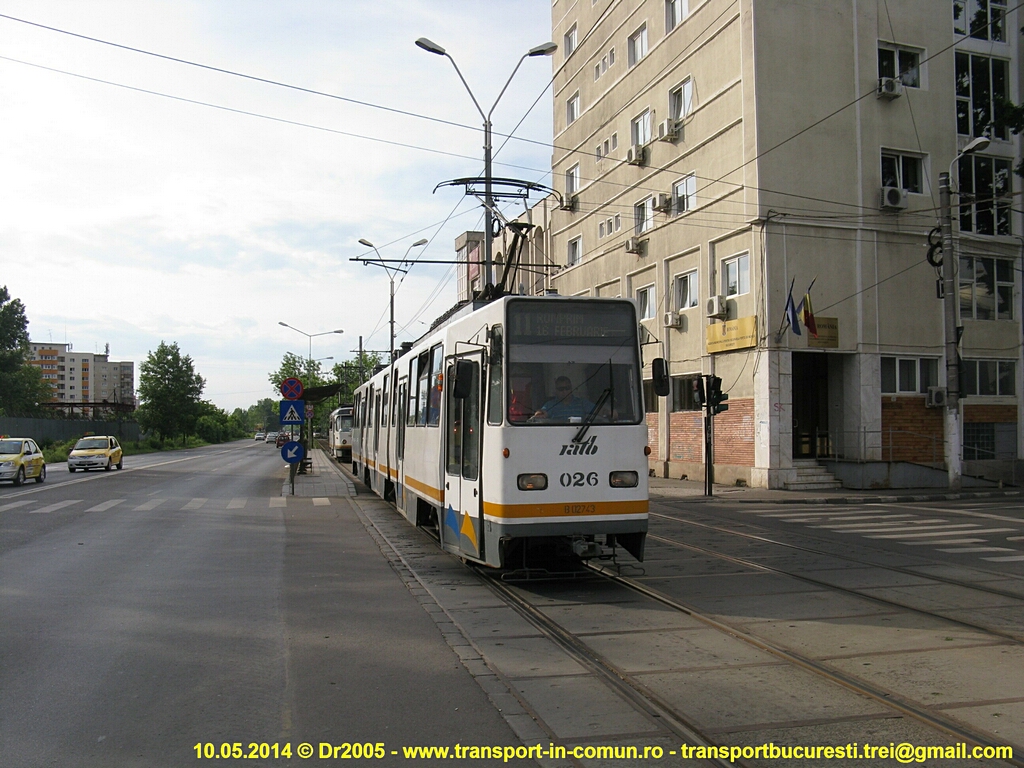

#026 - Şos. Progresului

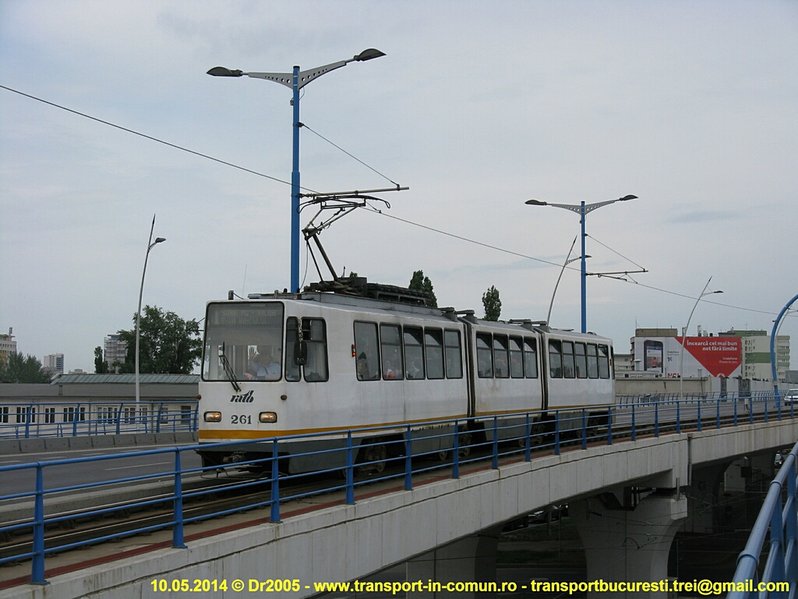

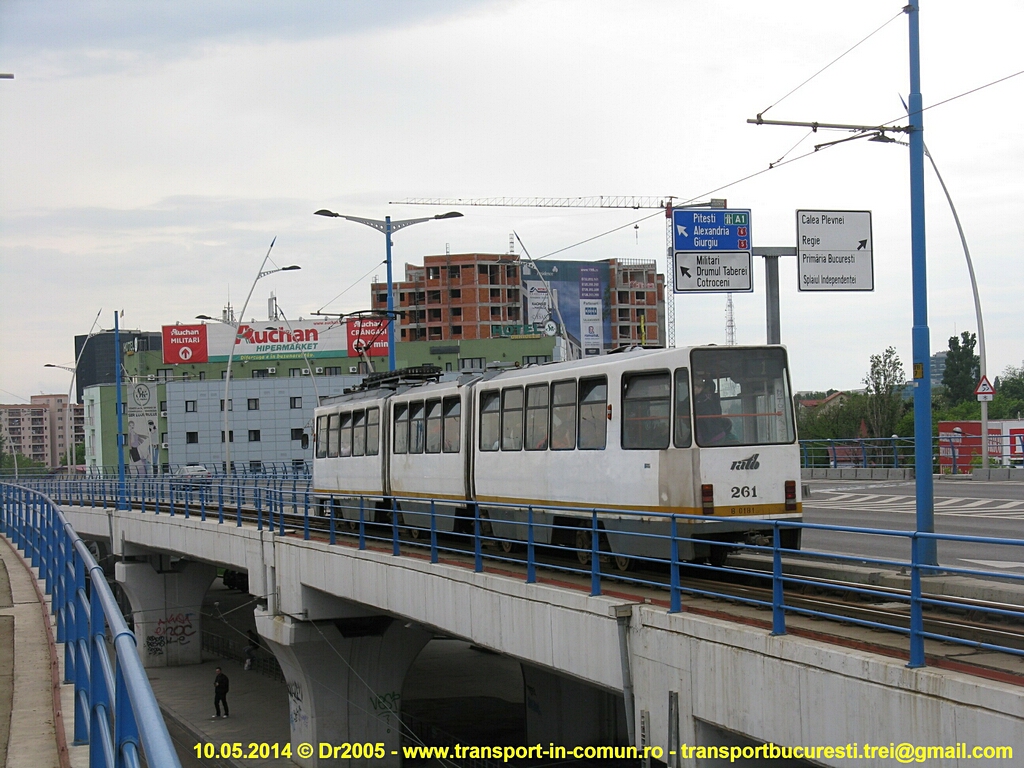

#261 - Pasajul Basarab

Avatar utilizator
Dr2005
Site Admin

Mesaje: 1885
Membru din: Dum 21 Oct 2012, 22:25
Localitate: Bucureşti, Sector 6, Drumul Taberei

Re: V3A-93

Mesajde Rathgeber2523 » Joi 15 Mai 2014, 21:03

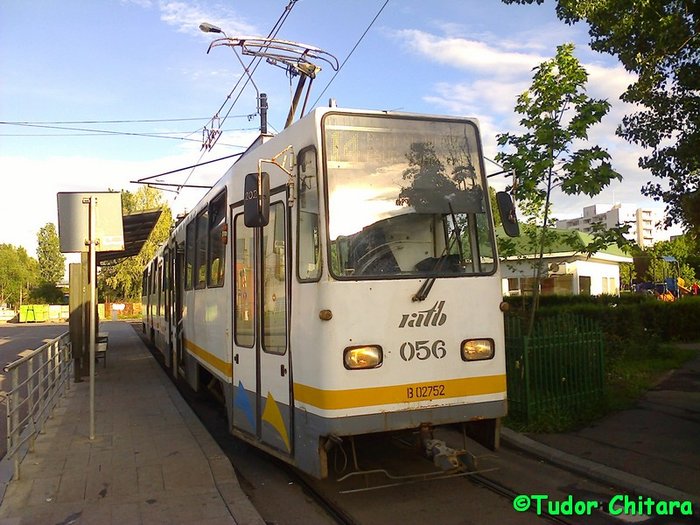

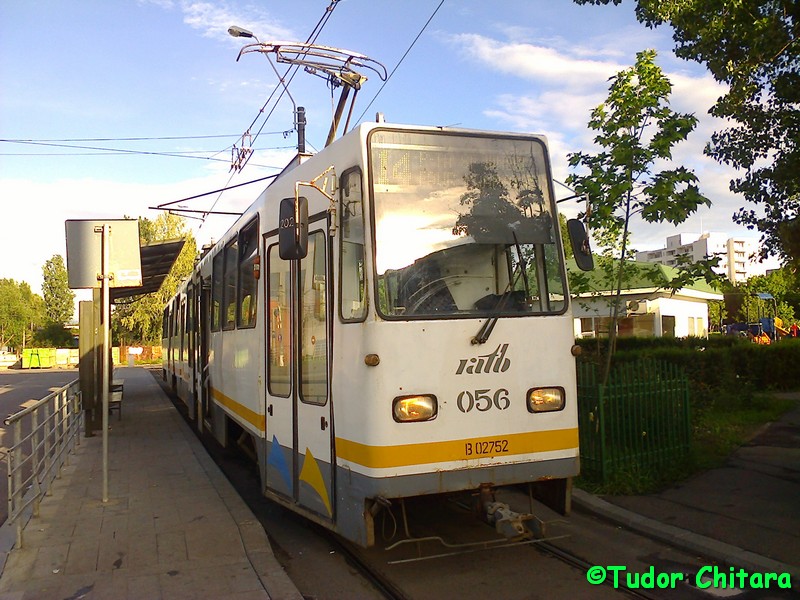

056

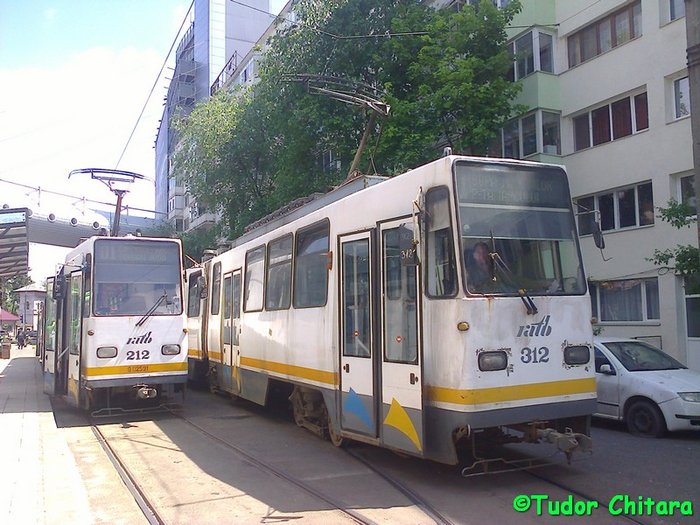

212 + 312

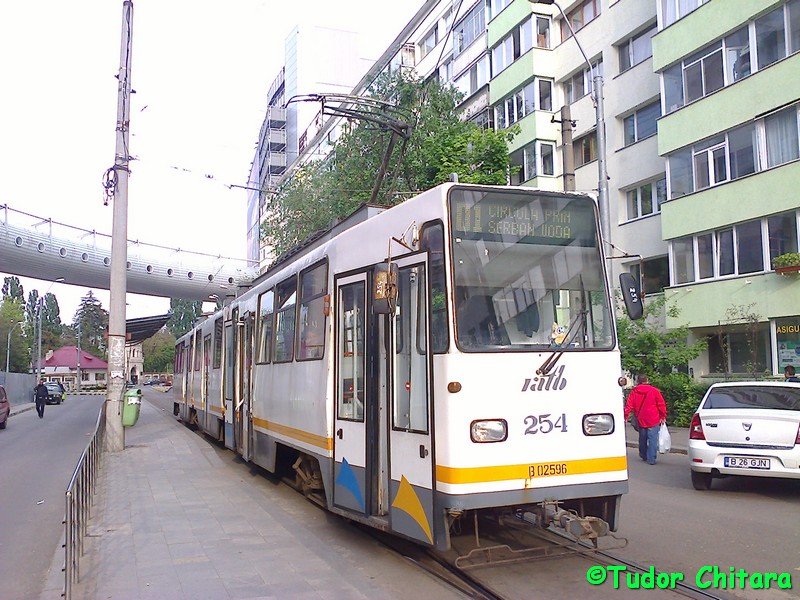

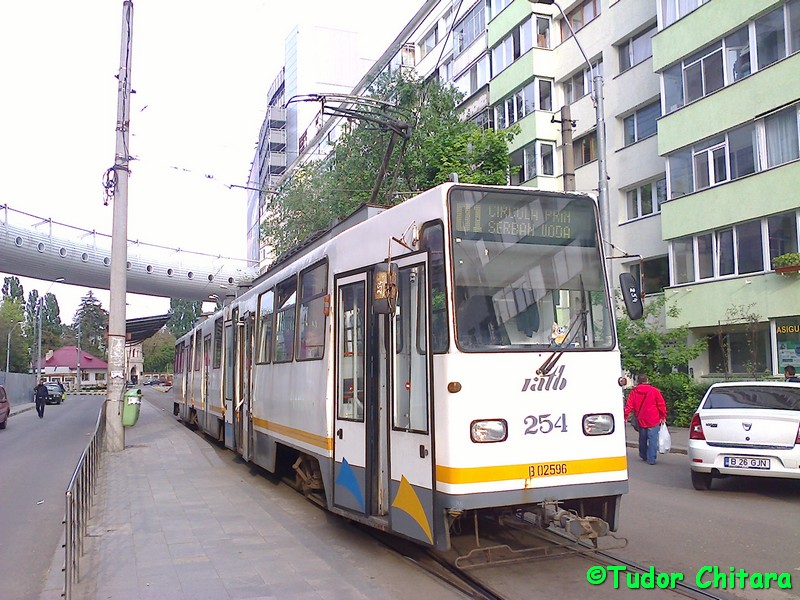

254

314
Rathgeber2523

Mesaje: 15
Membru din: Dum 04 Mai 2014, 08:29

Re: V3A-93

Mesajde Kaba Adrian » Dum 18 Mai 2014, 18:58

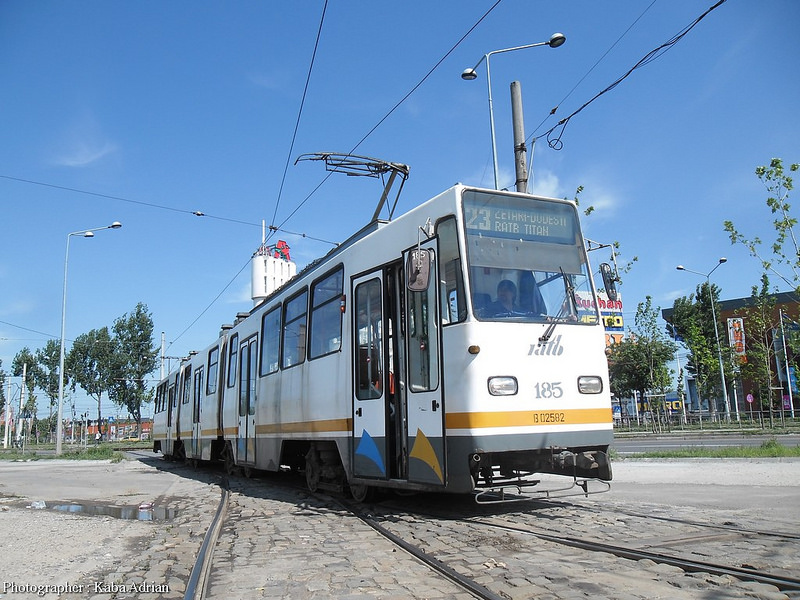

185
Fişiere ataşate
Kaba Adrian


Re: V3A-93

Mesajde Kaba Adrian » Dum 18 Mai 2014, 19:02

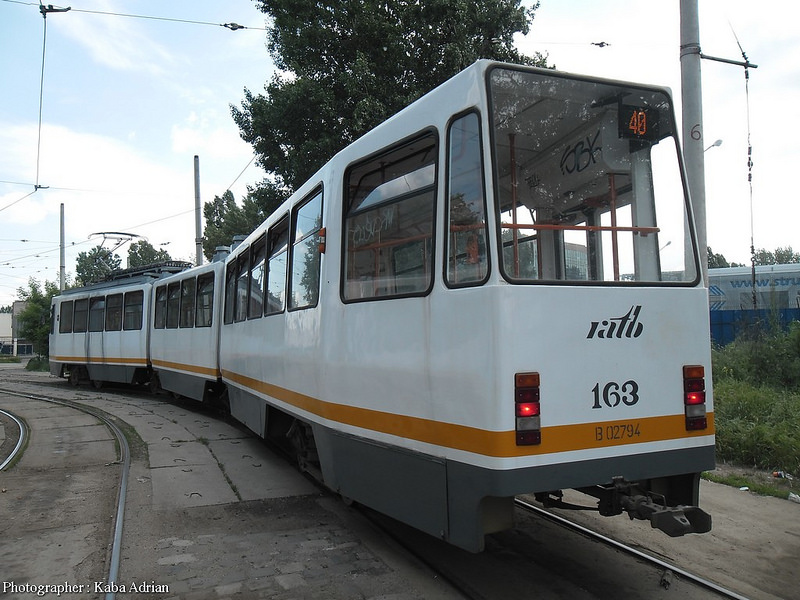

163
Fişiere ataşate
Kaba Adrian


Re: V3A-93

Mesajde Kaba Adrian » Sâm 24 Mai 2014, 20:36

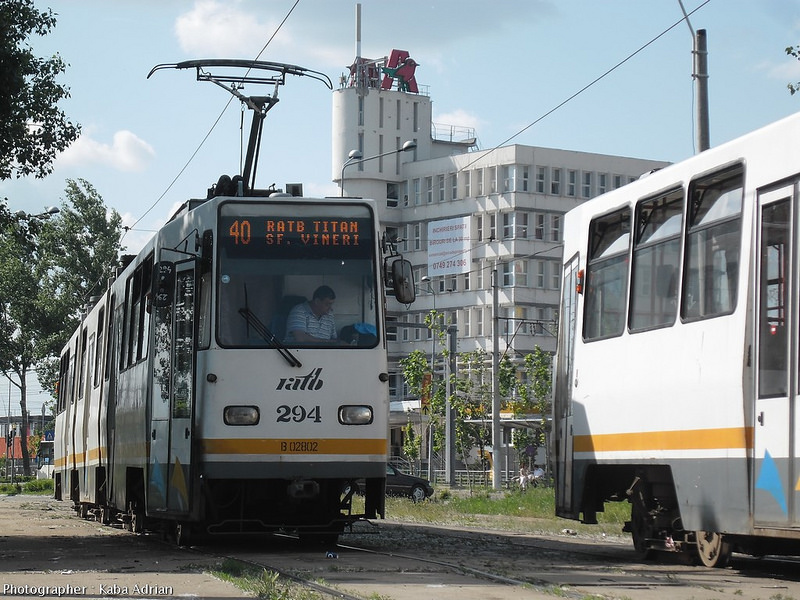

294
Fişiere ataşate
Kaba Adrian


Re: V3A-M2000

Mesajde Andrey » Lun 02 Iun 2014, 08:31

07.03.2014

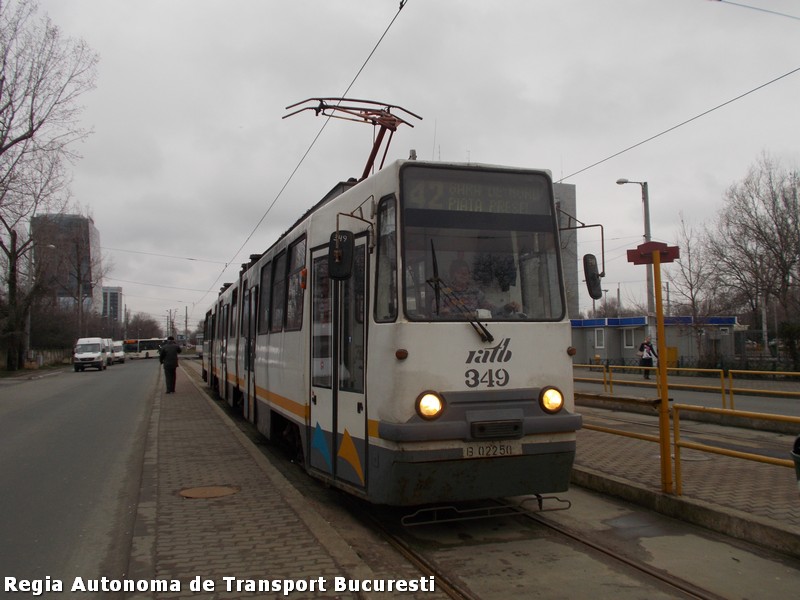

#349
Fişiere ataşate
Andrey

Mesaje: 143
Membru din: Sâm 14 Sep 2013, 16:55
Localitate: Bucuresti - sector 4.

Re: V3A-93

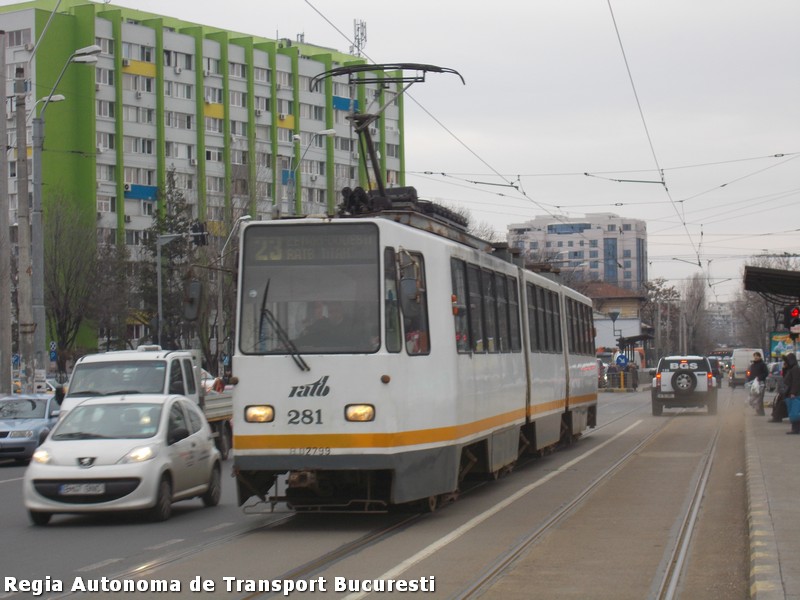

Mesajde Andrey » Lun 02 Iun 2014, 08:36

11.03.2014

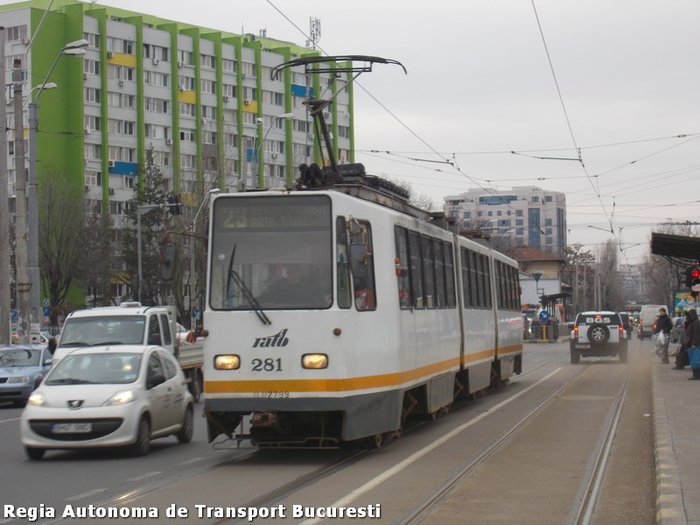

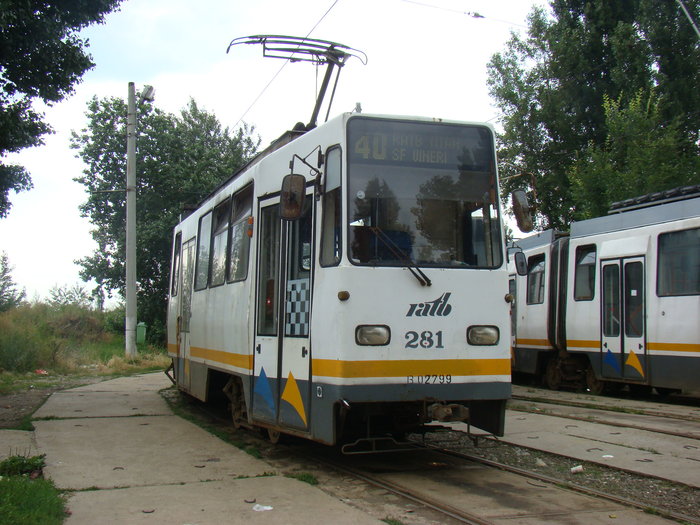

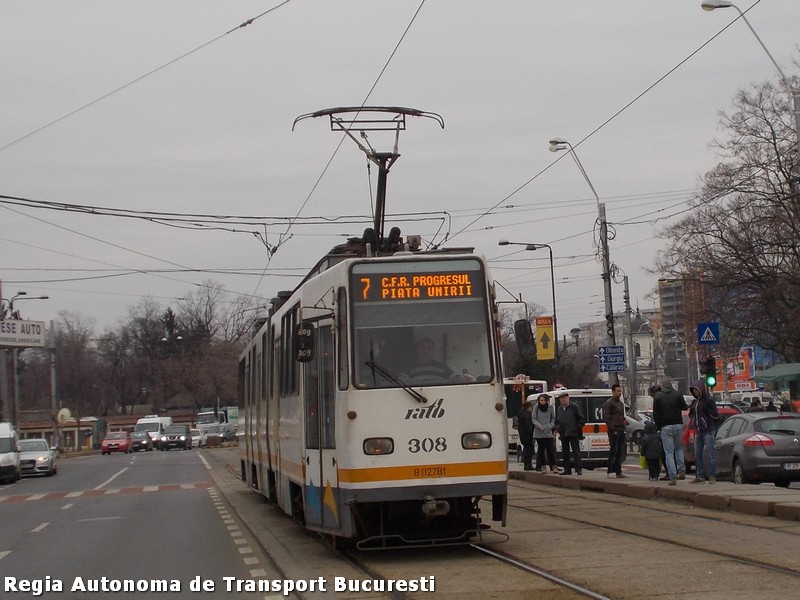

#281, #308.



Andrey

Mesaje: 143
Membru din: Sâm 14 Sep 2013, 16:55
Localitate: Bucuresti - sector 4.

Re: V3A-93

Mesajde Andrey » Lun 02 Iun 2014, 08:40

16.02.2014

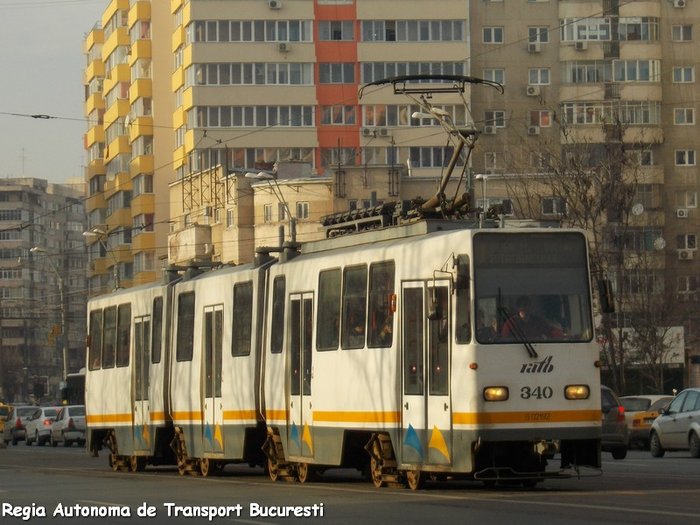

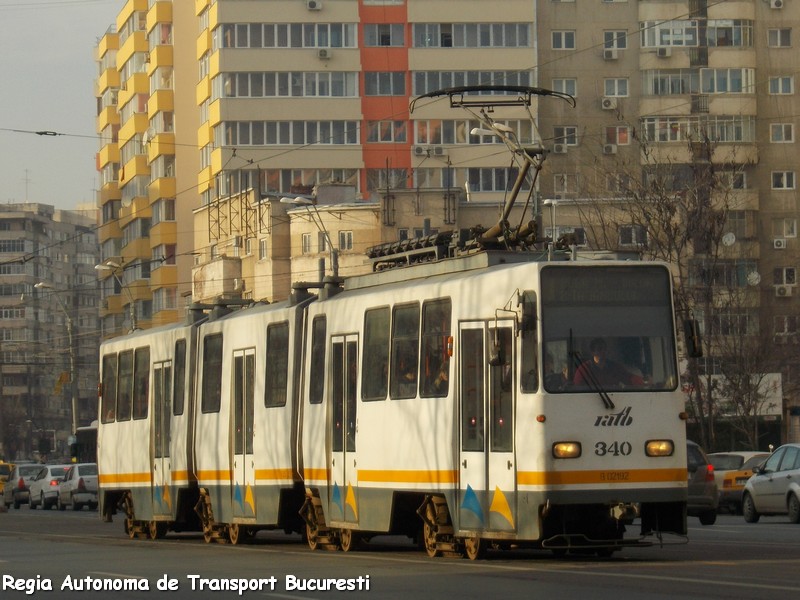

#340.

Andrey

Mesaje: 143
Membru din: Sâm 14 Sep 2013, 16:55
Localitate: Bucuresti - sector 4.

Re: V3A-93

Mesajde Andrey » Lun 02 Iun 2014, 08:43

28.12.2013

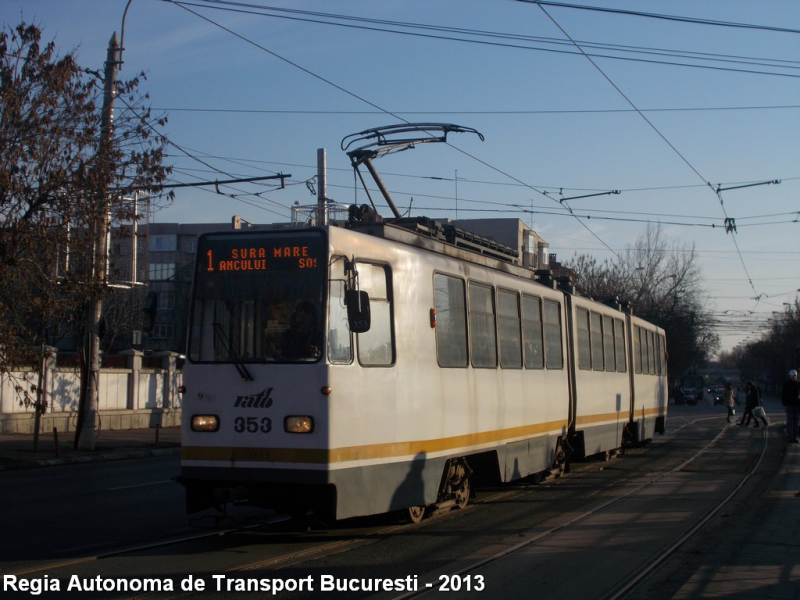

#353.

Andrey

Mesaje: 143
Membru din: Sâm 14 Sep 2013, 16:55
Localitate: Bucuresti - sector 4.

Re: V3A-93

Mesajde Andrey » Joi 05 Iun 2014, 21:29

05.06.2014

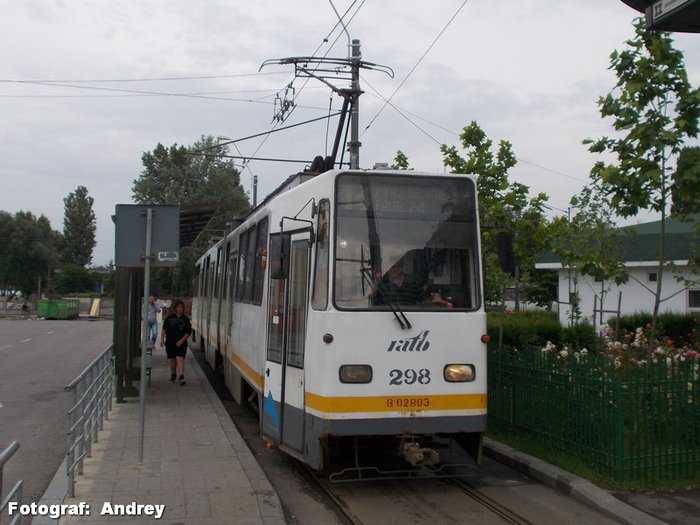

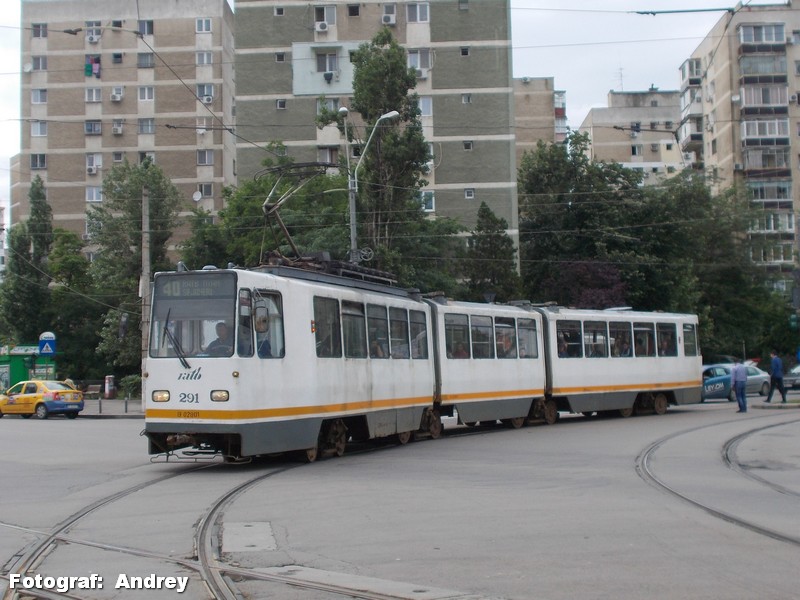

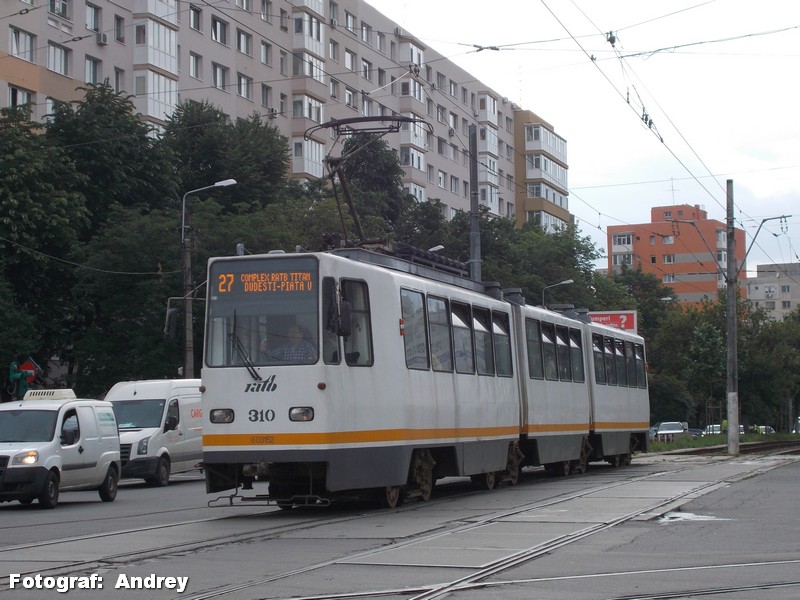

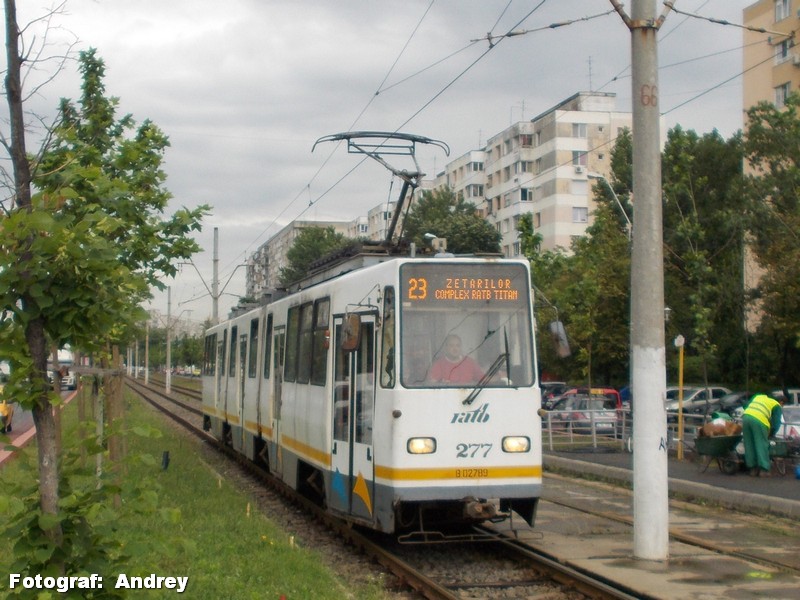

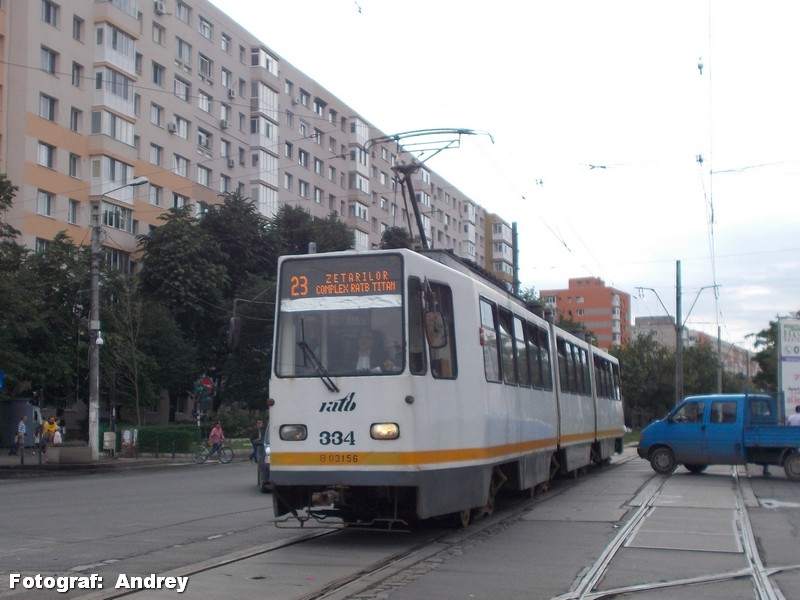

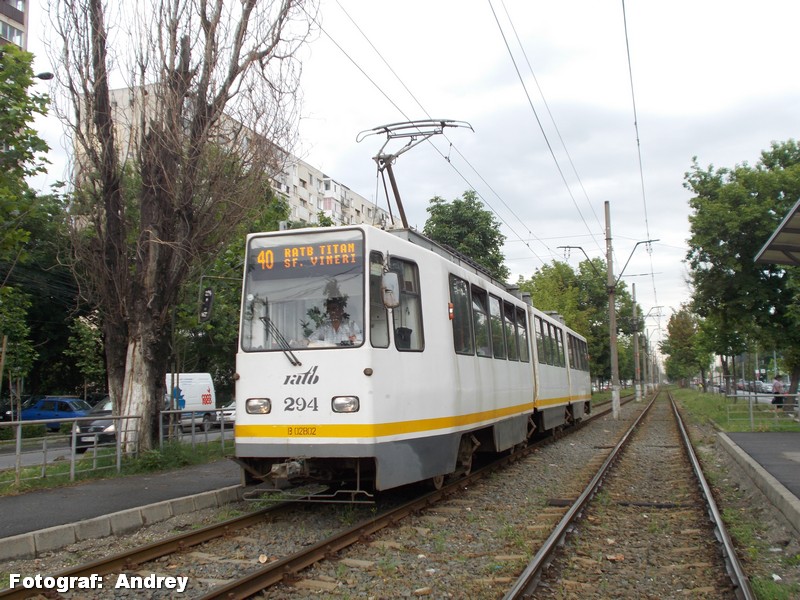

#277, #291, #294, #298, #310, #334.











Andrey

Mesaje: 143
Membru din: Sâm 14 Sep 2013, 16:55
Localitate: Bucuresti - sector 4.
